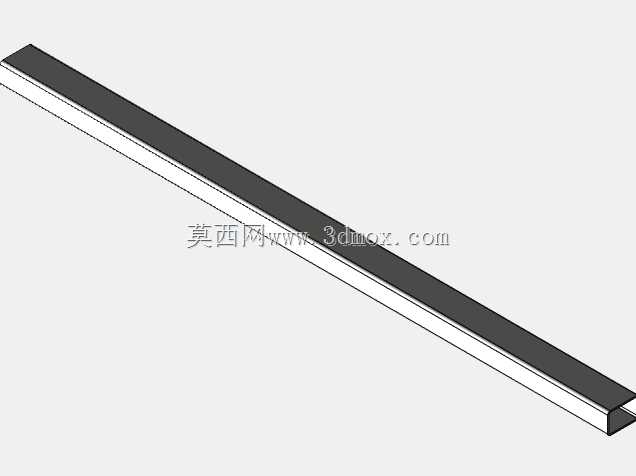

3×2规格热轧矩形截面钢管结构件

　　在数控加工设备的防护结构、自动化生产线的框架搭建、小型工装夹具的支撑构件设计中，小规格矩形热轧钢管是应用频次极高的基础型材，本次建模的3×2截面矩形热轧钢管，正是针对这类轻载结构场景完成的参数化三维模型。不同于冷拔成型的薄壁矩形管，热轧工艺生产的该类钢管边角过渡更平缓，管壁厚度均匀性更适配常规焊接、螺栓连接的装配需求，不存在冷拔型材常见的边角应力集中问题，在承受周期性小幅振动的设备框架上使用时，焊缝开裂的风险能得到有效控制。从实际选型角度看，该规格矩形管的截面长宽比为3:2，属于窄边矩形型材范畴，在需要单向抗弯的支撑场景中优势明显——比如数控设备的走线槽侧边支撑、防护门的横向导轨安装基座，将截面长边垂直于受力方向布置时，

　　同等单位重量下的抗弯截面模量比同截面积的方管高出近20%，能在满足结构刚度要求的前提下尽可能降低构件自重。建模过程中完全遵循热轧型钢的成型特征做细节处理：管体的内外边角均保留了热轧工艺自然形成的R角过渡，没有做尖锐直角的理想化处理，避免后续做有限元分析时出现边角应力奇异的问题；管体的端面做了热轧切边的平直处理，没有预留额外的坡口余量，方便设计人员根据实际焊接需求自行添加坡口特征，适配不同板厚的连接构件装配。从安装边界来看，该型材的外轮廓尺寸严格控制在3×2的公称尺寸公差范围内，建模时预留了热轧型材常规的尺寸偏差余量，在做框架装配时，相邻管段的对接、管件与连接板的贴合面不会出现干涉问题，不管是采用二氧化碳气体保护焊的满焊连接，

　　还是采用角码加螺栓的可拆卸连接，都能直接调用该模型完成装配校验，不需要额外调整型材的外形尺寸。在实际设备应用场景中，这类小规格热轧矩形管很少作为主承重梁使用，更多是作为辅助支撑、防护结构、走线载体的基础构件：比如在数控膜类加工设备中，这类矩形管常用来搭建防护围挡的框架，外侧覆盖亚克力板或者薄钢板，既能阻挡加工过程中的碎屑飞溅，又能通过型材的中空内腔布置设备的控制线缆、气路软管，将结构支撑与走线功能整合在一起，减少设备上额外的走线槽安装空间。不同于表面精度更高的冷轧型材，热轧钢管的表面存在自然的氧化皮层，建模时没有做镜面抛光的理想化表面处理，保留了热轧型材的表面质感，方便设计人员在做设备渲染时更贴近实际加工后的设备外观，

　　不会出现渲染效果与实际成品偏差过大的问题。在做结构设计调用该模型时，设计人员可以根据实际使用场景的载荷情况，直接在模型基础上调整管壁厚度参数，不需要重新绘制截面轮廓，因为建模时已经将截面轮廓、壁厚、长度做了参数化关联，调整参数后模型的边角R角、端面特征都会同步更新，能大幅缩短常规设备框架的建模周期。另外需要注意的是，该类热轧矩形管的直线度公差符合常规结构用型钢的标准要求，在做长跨度支撑使用时，需要根据实际长度预留合理的扰度补偿量，模型本身是按照理想直线状态建模的，设计人员在做装配时需要根据实际支撑间距添加对应的扰度变形校验，避免实际装配后出现支撑面不平的问题。在与其他标准件配合使用时，该矩形管的窄边尺寸刚好适配常规的M5、M6螺栓连接的角码尺寸，不需要额外在管体上焊接连接螺母板，可以直接采用自攻螺钉或者钻尾螺丝完成附件安装，在小型自动化设备的外围护结构搭建中，这种适配性能够大幅减少现场装配的加工工序，提升设备组装的效率。
