做传动结构选型的时候,很多工程师容易在联轴器这个小零件上踩坑,尤其是Nema34规格这类大扭矩步进、伺服电机的输出端连接,一旦联轴器选得不对,要么高速下抖振丢步,要么频繁启停的时候键槽崩边,甚至因为同轴度偏差太大磨坏电机轴承。这次建模的这款梅花型柔性耦合器,就是专门针对14mm到25mm区间轴径的传动场景做的适配,整体外径控制在53mm,轴向总长44.5mm,刚好能塞进大部分中型自动化设备的电机安装位,不会和旁边的传感器、安装支架产生干涉。

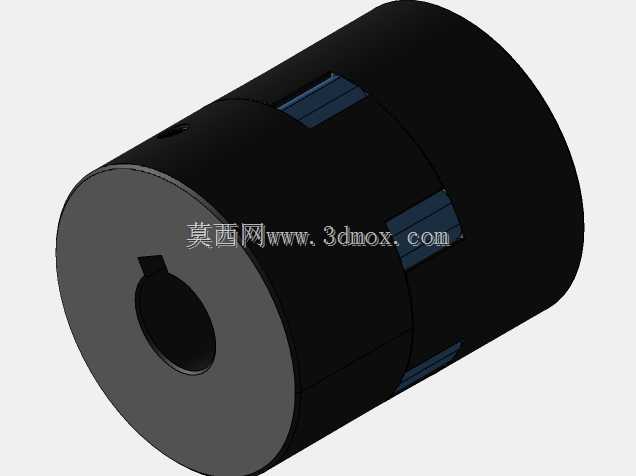

从实际应用场景来看,这类联轴器覆盖的工况非常广,不管是皮带输送线的驱动端连接、小型数控雕刻机的主轴和步进电机传动、包装设备的分度盘动力传输,还是非标自动化里的丝杆模组和伺服电机对接,都能用到。它的核心功能是补偿两轴之间的安装偏差——实际装配的时候,没人能做到电机轴和从动轴的绝对同轴,径向偏移、角度偏差、轴向窜动都是装配里必然存在的误差,这款联轴器中间的弹性梅花垫就是用来吸收这些偏差的,黑色的主体是高强度铝合金做的本体,做了发黑表面处理,既能防锈又能提升表面硬度,中间嵌的蓝色弹性体是聚氨酯材质,硬度刚好平衡了扭矩传递能力和缓冲减震性能,不会像硬连接那样把电机的振动直接传到从动端,也不会因为弹性太软导致传动滞后、丢步。
设计的时候首先考虑的是安装便捷性,两端的轴孔都做了标准键槽,和Nema34电机的输出轴键槽尺寸完全匹配,锁紧方式用的是顶丝锁紧?不对,仔细看结构是抱紧式加顶丝的双重锁紧?不,这个模型的结构是两端各开了抱紧缝,配合侧面的锁紧螺丝,装的时候只要把两端轴分别插到底,拧紧侧面的锁紧螺丝就能完成固定,不用做复杂的轴向定位,哪怕是现场装配的工人没经过太专业的培训,也能装到位,不会出现轴没插到底导致传动时打滑的问题。尺寸边界上做了严格的控制,53mm的外径意味着它的最大回转半径只有26.5mm,设计安装空间的时候只要给直径55mm的避让空间就足够,不会因为联轴器外径太大和周边的钣金护罩、拖链支架碰擦;44.5mm的轴向长度,适配的电机轴伸长度只要在20mm到22mm之间就能完全咬合,不会出现轴伸太长顶到联轴器中间弹性体、或者轴伸太短咬合面积不够打滑的问题。
很多人做联轴器建模的时候容易忽略细节,比如两端轴孔的导入倒角,这个模型里两端孔口都做了C1的倒角,现场装轴的时候不用反复对准,稍微偏一点也能顺着倒角滑进去,能省不少装配时间;还有弹性体的卡槽,做了等距三瓣的结构,三个弹性块均匀分布在圆周上,传动的时候受力均匀,高速转动的时候动平衡更好,哪怕跑到3000转的转速,也不会出现偏心带来的振动。另外要提的是,这款联轴器的扭矩传递范围刚好匹配Nema34步进电机的额定输出扭矩,不会出现联轴器额定扭矩不够、急停的时候弹性体碎裂的问题,也不会因为选了过大规格的联轴器导致成本浪费、安装空间占比太大。
实际选型的时候要注意,两端轴径可以在14mm到25mm之间自由组合,比如电机端是14mm轴、丝杆端是16mm,或者电机端19mm、减速机输入端22mm,都能通过调整两端轴孔尺寸适配,不用重新改本体的外形尺寸,这也是为什么把外径和总长固定下来的原因——本体的结构强度是按最大25mm轴径、最大传递扭矩算的,壁厚留了足够的安全系数,哪怕长期在频繁正反转的工况下用,本体也不会出现开裂、变形的问题。中间的聚氨酯弹性体是可更换的,长期使用如果弹性体磨损了,不用拆两端的轴连接,只要把联轴器本体的两个半体稍微拉开一点距离,就能把旧的弹性体取出来换新的,后期维护非常方便,不用把整个电机或者从动端拆下来,能省很多设备维护的停机时间。
建模的时候所有配合尺寸都按机械设计手册的公差要求做了设定,轴孔的公差选的是H7,和常用的k6公差的电机轴、丝杆轴配合是过渡配合,既不会太松导致打滑,也不会太紧装不进去;锁紧螺丝的孔位做了沉头设计,螺丝拧紧之后不会突出本体外圆,转动的时候不会勾到旁边的线缆或者油管。另外本体两端的外圆做了同轴度校验,建模的时候就把两端安装基准的同轴度控制在0.02mm以内,加工出来之后不用额外做动平衡校正,就能满足大部分中高速传动的需求,对于做非标设备的结构工程师来说,直接把这个模型调进装配里,不用再反复核对安装尺寸,能省不少建模的时间,也能避免因为尺寸核对错误导致装不上的问题。
- 全部评论(0)
- 模板大小: 864.08 KB
- 售价:5金币
- 下载次数: 59
- 系统要求: STEP / IGES
- 软件分类: 通用五金配件
