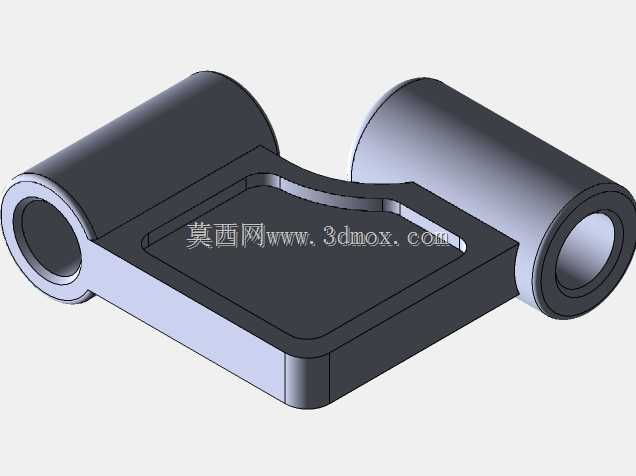

双筒铰接式连接支座结构设计

　　这类双筒铰接连接支座，在工业设备的铰接传动、活动连接场景中应用十分广泛，常见于工装夹具的活动铰接端、输送设备的连杆连接部位、小型机械设备的开合机构支撑处，核心作用是实现两个构件之间的铰接转动连接，同时承担连接部位的径向载荷与部分轴向载荷，保障铰接部位转动顺畅无卡滞，同时具备足够的结构强度避免受力变形。从结构设计逻辑来看，主体采用一体化铣削成型的结构思路，两侧对称布置的空心筒状结构是铰接销轴的安装位，筒体内孔为销轴配合面，设计时需要根据销轴的配合公差选择合适的孔位公差，一般间隙配合场景选用H7公差带即可满足转动需求，若需要定位精度稍高的场景可调整为H6公差，同时筒壁厚度需要根据额定载荷做受力校核，避免受径向力时筒壁出现胀裂变形。

　　中间的连接基板是承接两侧铰接筒的核心受力结构，基板上的内凹型腔并非减重设计的冗余结构，一方面是为了避让铰接机构运动过程中相邻构件的运动轨迹，避免运动干涉，另一方面内凹的型腔结构可以在不增加整体壁厚的前提下提升基板的抗弯曲刚度，相较于等厚度平板结构，带围边的内凹结构截面惯性矩更高，同等受力下形变量更小。两侧铰接筒的同轴度是这个零件设计的核心管控指标，若两筒内孔同轴度超差，安装销轴后会出现转动卡滞、局部磨损加剧的问题，建模时需要以两筒的公共轴线为基准，标注基板安装面与公共轴线的平行度公差，同时管控筒端面与轴线的垂直度，避免销轴安装后出现轴向窜动间隙不均的问题。从安装边界来看，零件的整体宽度由两侧铰接筒的外圆直径决定，

　　设计时需要预留足够的安装空间，保障相邻构件转动时不会与周边结构发生剐蹭，基板的底部平面为安装贴合面，表面粗糙度需要控制在Ra1.6以内，保障安装时贴合紧密无间隙，若需要通过螺栓固定基板，可在内凹型腔的底部加工对应的螺栓过孔，孔位需要避开内部的加强筋结构，避免钻孔时破坏结构强度。在实际选型应用时，需要根据铰接部位的最大工作载荷核算筒体内孔的接触应力，当载荷较大时可在筒体内孔镶嵌铜套或者自润滑轴承，降低转动过程中的磨损量，延长零件的使用寿命，同时需要根据工作环境选择对应的材质，常规室内工况选用普通45号钢做调质处理即可满足强度需求，若在腐蚀环境下使用可选用304不锈钢材质，若需要降低零件自重也可选用6061铝合金做硬质阳极氧化处理，

　　提升表面耐磨性能。建模过程中需要注意各部位的圆角过渡，尤其是铰接筒与基板连接的根部位置，不能做直角处理，需要根据壁厚设置合适的铸造圆角或者铣削圆角，避免应力集中导致受力时根部出现断裂，内凹型腔的边角处也需要做小圆角过渡，一方面是加工时刀具可以顺利走刀，避免出现清角困难的问题，另一方面也能减少边角处的应力集中。这类铰接支座的转动角度范围由基板的外形尺寸决定，设计时需要根据所需的最大摆角核算基板边缘与铰接构件的干涉位置，必要时可对基板边缘做切角处理，扩大摆动角度范围，同时两侧铰接筒的外圆长度需要与配套的连接耳片宽度匹配，避免安装后出现轴向窜动或者耳片无法装入的问题。
