球体移动自动化仿真教学演示装置

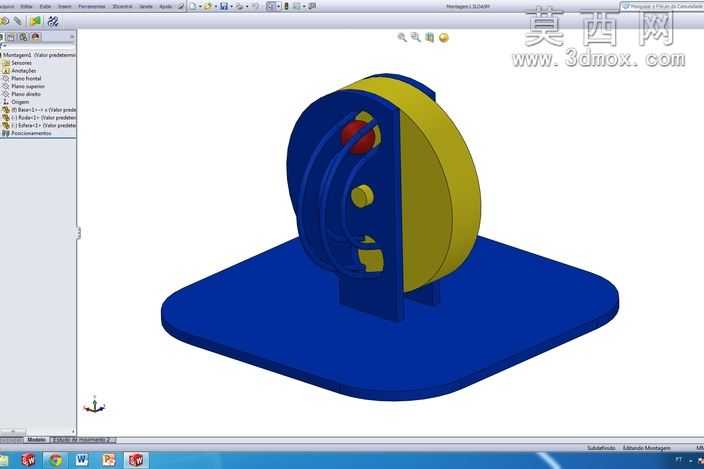

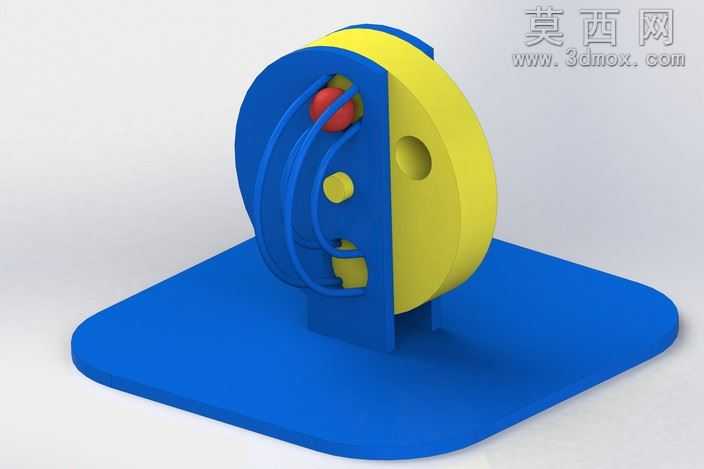

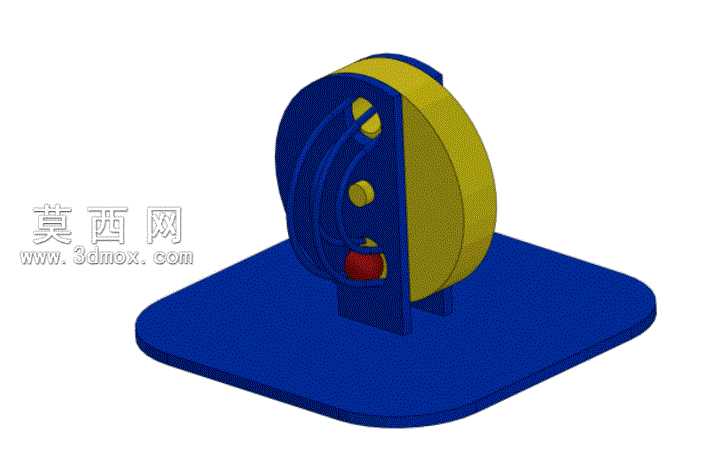

本作品是一款用于自动化原理演示的球体运动仿真装置，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计的装配逻辑，对每一处配合关系都做了精准定义，确保后续运动仿真能够还原真实的机械运行状态。模型整体分为底座支撑、立式导向盘、运动转轮、球体执行件四个核心部分，底座采用带圆角的方形平板结构，建模时通过草图绘制、拉伸凸台、圆角特征完成基础造型，赋予哑光深蓝色塑料材质，既保证视觉上的稳重感，也模拟了教学演示装置常用的工程塑料外壳质感。立式导向盘与底座采用垂直装配关系，盘体上开设了三段式曲线导向槽，导向槽的曲率经过反复推演，匹配球体的运动轨迹，建模时通过投影曲线、扫描切除完成槽体加工，槽边做了微小倒角处理，避免仿真过程中出现运动干涉，导向盘同样赋予深蓝色哑光材质，与底座保持视觉统一性。运动转轮为半圆盘式结构，与导向盘同轴装配，转轮侧面设置三个等距排布的圆形凸台作为拨动结构，转轮主体赋予明黄色哑光材质，与蓝色主体形成强烈的视觉对比，方便观察转轮的转动状态，凸台部分采用与主体一致的黄色材质，保证结构的视觉整体性。球体执行件采用亮红色材质，在蓝黄主色调的衬托下极为醒目，能够让观察者快速捕捉到球体的运动轨迹，球体与导向槽之间设置了相切配合，与转轮凸台之间设置了碰撞接触关系，在运动仿真模块中添加旋转马达驱动转轮匀速转动，凸台会依次推动红色球体沿着导向槽完成上升、停留、下落的循环运动，完整演示简单自动化机构的运动逻辑。整个模型的材质搭配遵循教学演示装置的设计思路，用高对比度色彩区分不同功能的结构件，降低原理理解的门槛；结构设计上尽可能简化冗余零件，仅保留实现运动逻辑的核心部件，既降低了模型的复杂度，也让运动原理的呈现更加直观清晰，适合作为自动化入门教学的演示案例，帮助初学者理解凸轮式拨动机构、轨迹导向结构的设计思路与运动逻辑，建模过程中所有特征均保留参数化编辑能力，可根据教学需求调整导向槽曲率、转轮转速、球体尺寸等参数，拓展不同的演示场景。
