冲压工装导柱导套式压合装配结构

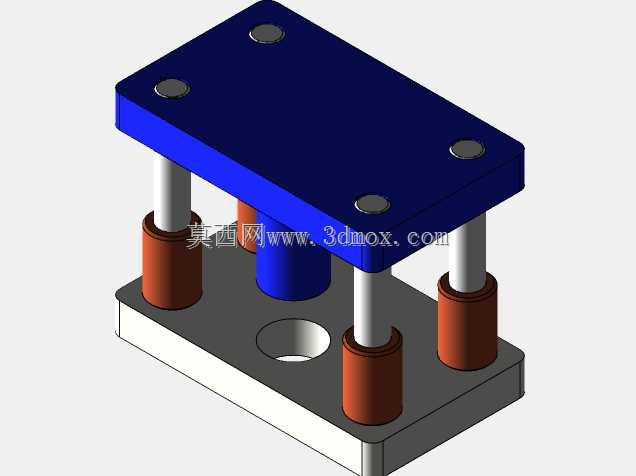

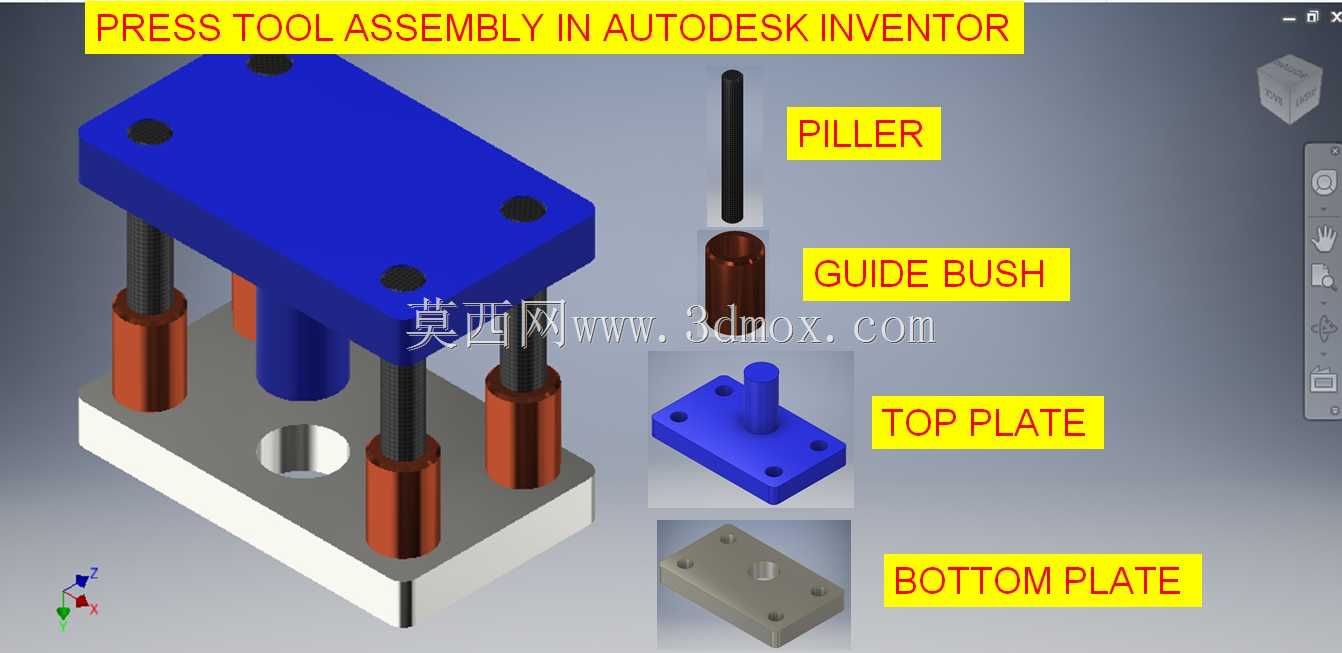

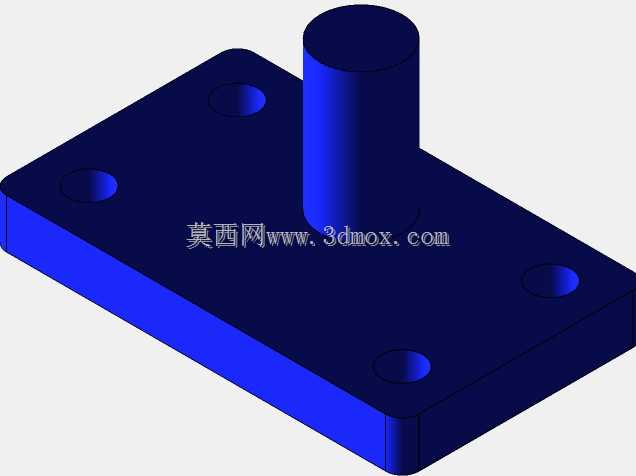

　　这套冲压工装结构主要面向薄板类零件的冲裁、浅压形工序，常见于小型五金件量产线的机台配套工位，适配小吨位开式压力机的安装接口，可直接固定在设备工作台面与滑块端完成配套作业。整套结构采用经典的后侧导柱？不对，是四角导柱导向布局，上下模座通过四根均匀分布的导柱配合铜基导套实现滑动导向，导向间隙控制在0.02-0.04mm区间，可有效抵消冲裁过程中的侧向力，避免上下模刃口出现啃伤、错位问题，保障连续冲压过程中的对位精度。上模座作为冲压力的承接载体，采用45号钢调质处理，表面预留模柄安装位与紧固螺纹孔，可直接与压力机滑块端的T型槽配合锁紧，模柄同轴度控制在0.01mm以内，避免冲压过程中出现偏载抖动。

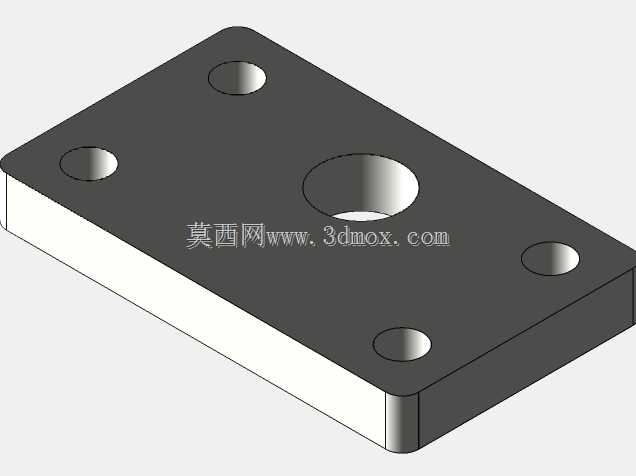

　　下模座对应工作台的T型槽位置预留长条形安装腰孔，可适配不同安装孔距的小吨位压力机，安装时可通过腰孔微调模座的前后左右位置，完成与上模的对中校准后再锁紧固定螺栓，无需额外加工适配孔位，缩短工装换型的调试周期。导柱与导套的配合段做了高频淬火处理，表面硬度达到HRC58-62，配合面粗糙度控制在Ra0.8以下，导套内部开有储油槽，日常维护时定期加注锂基润滑脂即可降低滑动磨损，整套导向组件的设计使用寿命可达到百万次冲次以上，满足中小批量五金件的量产需求。上下模座之间预留了足够的开模行程空间，可适配厚度0.5-3mm的冷轧钢板、铝板、不锈钢板等常见钣金材料的冲裁作业，模座工作区域的有效作业面覆盖常见小型五金件的外形尺寸，

　　可根据具体零件的冲裁需求更换对应的凸模、凹模镶块，无需更换整套模座基础结构，大幅降低多品种小批量生产的工装制造成本。设计过程中优先考虑了工装的拆装便捷性，导柱与下模座采用过盈配合压装固定，导套与上模座同样采用压装结构，当导向件出现磨损超差时，可直接通过压力机压出旧件更换新配件，无需对模座本体进行二次加工，降低后期维护成本。上下模座的边角位置均做了R3倒角处理，避免安装调试过程中尖锐边角划伤操作人员，模座非配合面做了发黑防锈处理，可在常规车间存储环境下避免锈蚀，延长工装的存储周期。整套结构的导向精度冗余量充足，除了常规的冲裁工序外，也可适配浅拉伸、压印、小角度折弯等轻型冲压工序，通过更换对应的工作镶块即可快速切换工序功能，

　　适配多工序小批量的柔性生产场景。在实际安装调试时，首先将下模座固定在压力机工作台面，通过百分表打表校准下模座上平面的水平度，控制在0.02mm/100mm以内，再将上模座通过模柄固定在滑块端，缓慢下降滑块让导柱缓慢导入导套，确认滑动顺畅无卡滞后，再锁紧上模座的紧固螺栓，随后通过薄纸试冲确认上下模刃口的间隙均匀性，微调下模座位置直到四周冲裁间隙一致后，完全锁紧所有安装螺栓即可投入生产。日常生产过程中，每次开班前需要检查导柱导套的润滑状态，及时清理模座表面堆积的冲压废料，避免废料卡入导向间隙造成导向件拉伤，当冲次达到维护周期后，需要拆解导向组件检查配合间隙，当间隙超过0.1mm时及时更换导套或导柱，避免导向精度不足造成零件冲裁面毛刺超差、刃口崩损等问题。这套结构没有采用复杂的卸料、顶料附加机构，属于冲压工装的基础装配载体，设计时优先保障了结构刚性与导向可靠性，模座的厚度经过受力校核，在额定冲压力下不会出现挠曲变形，保障冲压过程中受力均匀，避免因模座变形导致的零件精度超差问题。
