矿用管材弯制加工机架式弯管装置

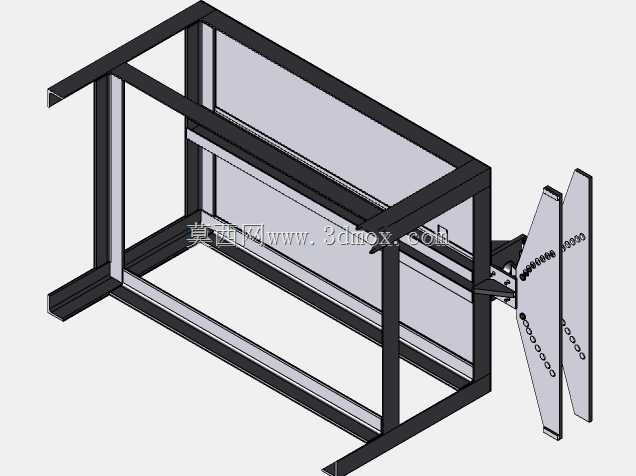

　　该装置主要面向矿山作业现场的金属管材弯制加工场景，适配井下支护管路、通风管路、输送管线铺设过程中的非标准角度弯管加工需求，区别于通用型商用弯管设备，其结构设计完全贴合矿山现场的作业环境特点，整体采用开放式方管焊接机架作为承载主体，机架底部采用双纵梁加横向支撑的焊接结构，纵梁选用标准热轧矩形管，横向支撑间隔均匀分布，保证机架在承受弯管反作用力时不会出现侧向形变，机架上部设置封闭的横梁框架，既可以作为弯管执行组件的安装基准，也能在作业时起到安全防护的作用，避免管材弹出伤及操作人员。装置的弯管执行端采用双夹板可调式模具安装结构，两块平行的安装夹板上预制了多组等距排列的安装孔位，可根据待加工管材的外径、弯曲半径快速更换对应的弯管模具，

　　调整模具的安装位置，无需对机架主体进行二次加工即可适配不同规格的管材加工需求，夹板与机架的连接部位采用加强筋焊接加固，抵消弯管过程中产生的径向扭矩，避免连接部位出现焊缝开裂的问题。从安装边界来看，该装置整体为落地式安装结构，机架底部预留了地脚螺栓安装孔，可直接固定在混凝土作业平台或者钢制工装平台上，安装时需要保证机架上平面的水平度误差控制在每米1毫米以内，避免弯管过程中因为机架倾斜导致管材弯曲角度出现偏差，装置的操作侧预留了足够的管材送进空间，可适配长度6米以内的整根管材直接上料加工，无需提前对管材进行截断处理，减少现场加工的工序步骤。设计过程中充分考虑了矿山现场的维护便利性，所有转动配合部位均采用可拆卸式轴套结构，

　　现场出现磨损时可直接更换轴套，无需对整体结构进行拆解维修，机架表面采用喷砂后喷涂防锈底漆加面漆的处理工艺，可适应井下高湿度、高粉尘的作业环境，减少结构锈蚀的概率。该装置的弯管动力适配端预留了标准的液压油缸安装位置，可根据现场的动力条件搭配手动液压泵或者电动液压站作为动力源，不需要额外加工连接法兰，降低现场改造的工作量，弯管作业时，管材穿过机架中部的导向限位槽，一端固定在弯管模具上，通过动力端推动模具转动即可完成管材的弯曲成型，导向槽内可更换不同内径的尼龙衬套，避免管材送进过程中表面出现划伤，影响管材的防腐性能。不同于便携型弯管工具，该机架式结构的刚性更强，可加工壁厚更大的矿用无缝钢管，

　　弯曲过程中管材的椭圆度可控制在行业标准允许的范围内，不会出现管材内壁起皱、外壁开裂的问题，适合矿山现场批量的管路预制加工作业，也可用于小型机加工车间的小批量管材弯制工序，结构没有复杂的电控组件，整体可靠性高，操作人员经过简单培训即可掌握操作要点，日常维护仅需要定期对转动轴部位加注润滑脂，检查连接螺栓的紧固状态即可，不需要专业的电控维修人员进行日常维保，适配作业现场人员技能水平参差不齐的实际情况。
