大跨度深槽式三重滑动钢闸结构

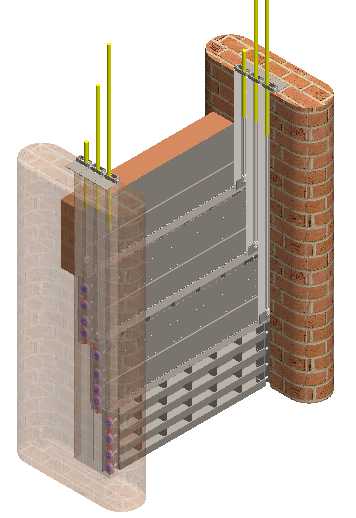

　　在水利枢纽、灌区渠系、城市防洪排涝以及小型水电站点的过水断面管控场景中，滑动式钢闸门是应用频次极高的挡水泄水构件，这类构件依靠闸槽内的导向结构完成垂直升降动作，相比翻转式、横拉式闸门，更适配中等水头、大跨度的过水断面，整体结构受力路径清晰，后期运维的拆换难度更低。本次呈现的三重滑动钢闸结构，针对8米净宽、7米设计水深的渠槽工况设计，整体结构总重约31吨，采用三扇独立闸板分层布置的形式，替代传统单扇大尺寸钢闸的设计方案，从根源上降低单扇构件的起吊荷载，适配中小型启闭设备的出力范围，同时也能根据实际水位调节需求，单独开启对应高度的闸板，实现更精准的下泄流量管控，避免单扇大闸小开度运行时出现的闸板振动、止水橡皮偏磨等常见工程问题。

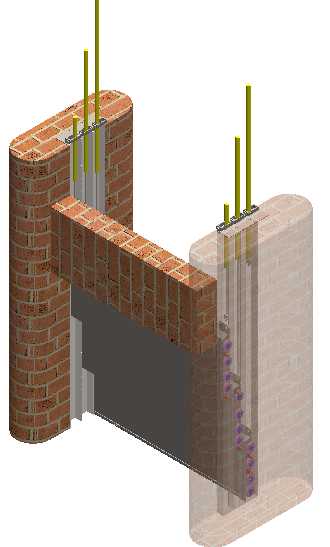

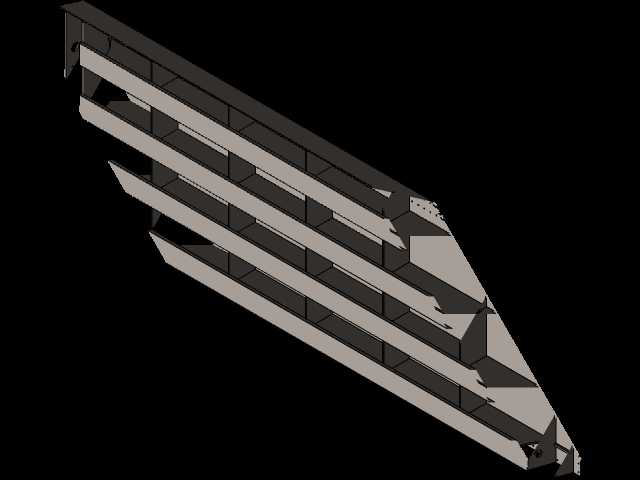

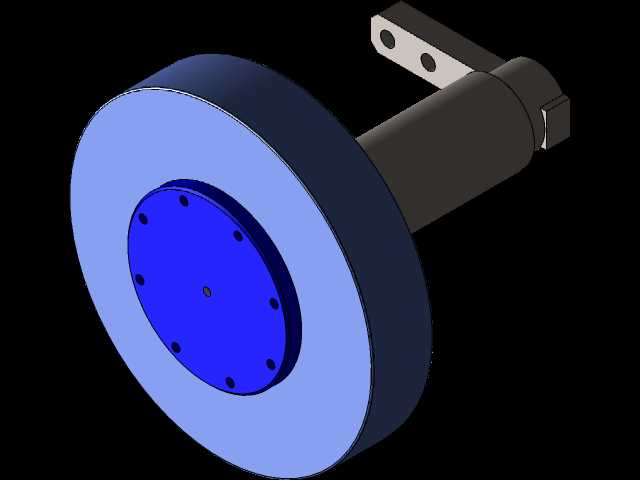

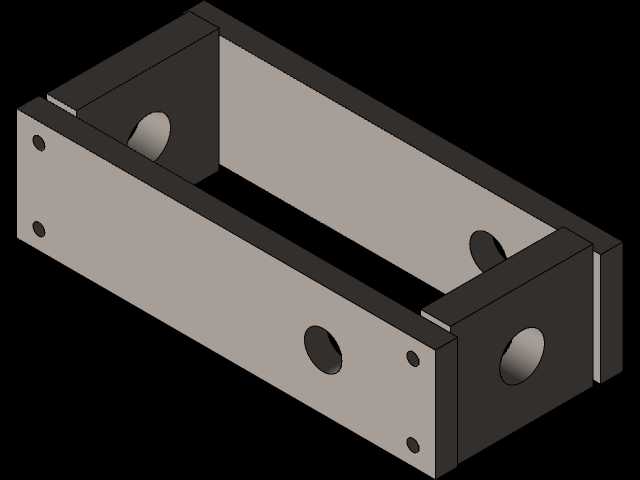

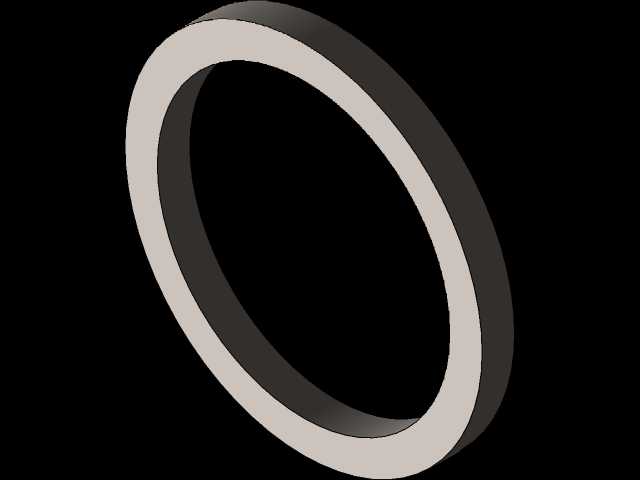

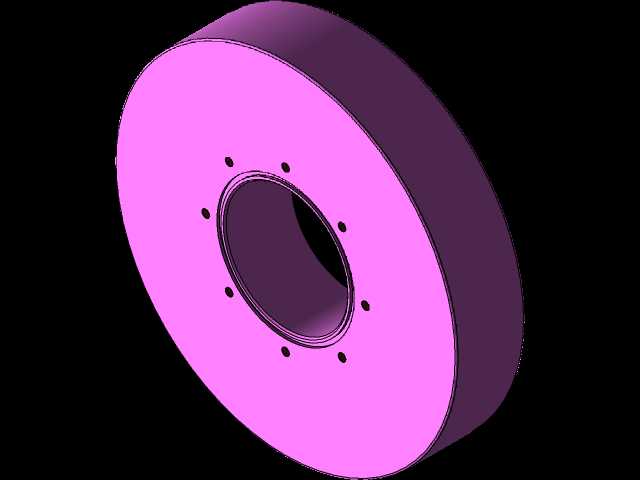

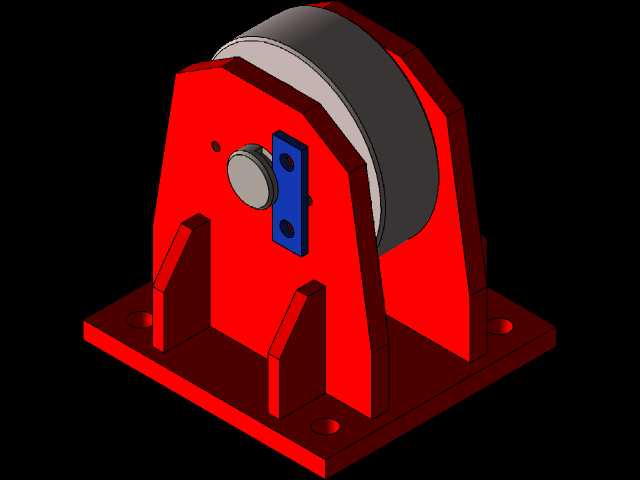

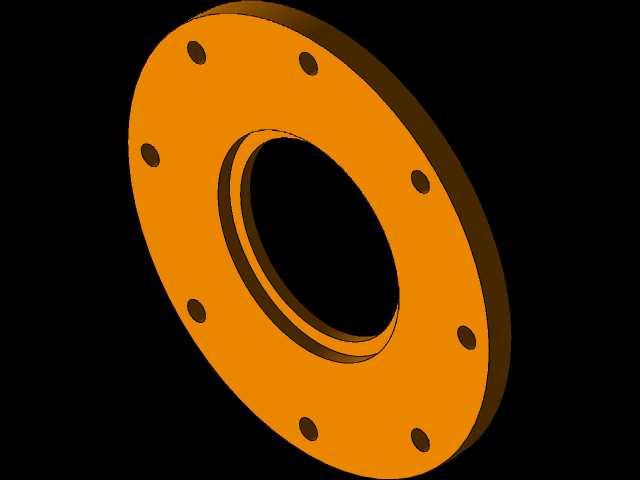

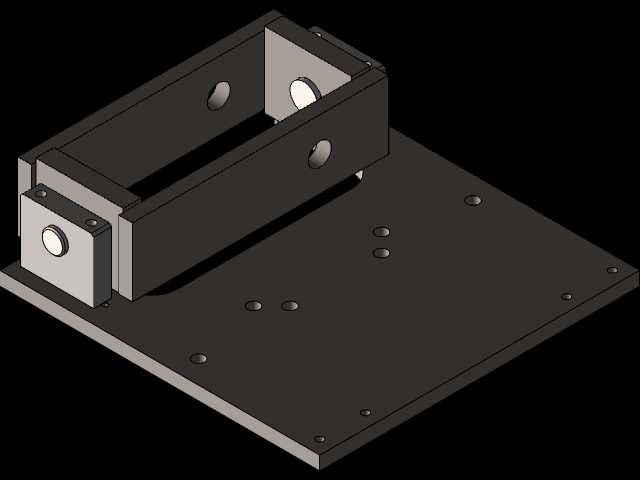

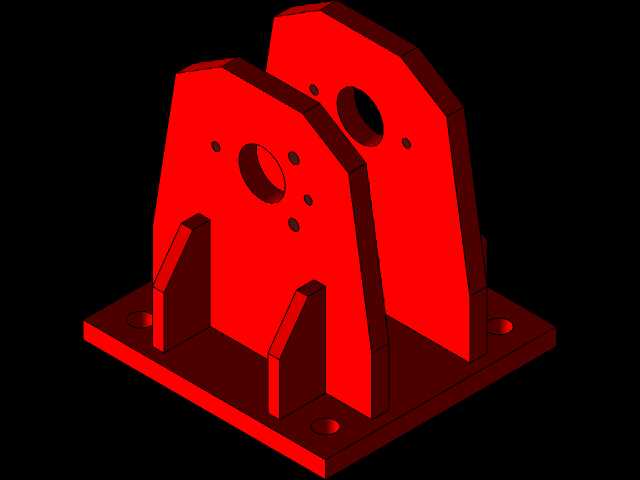

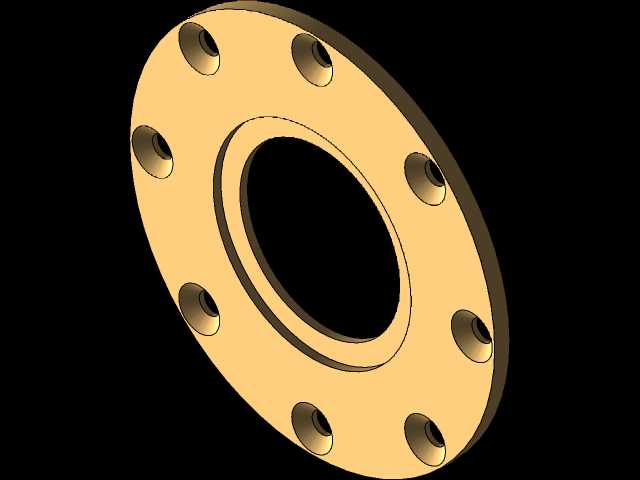

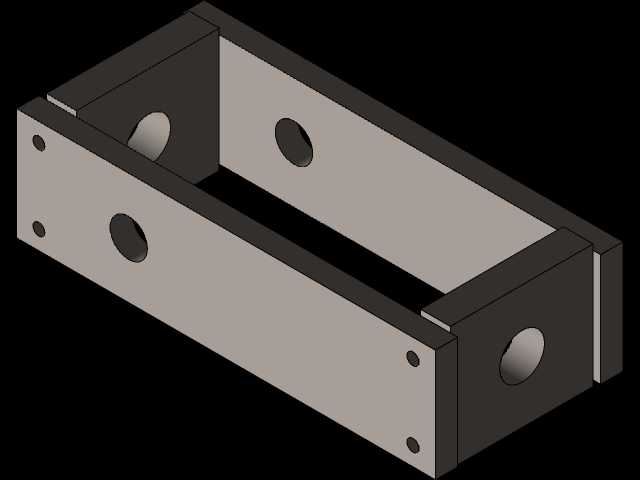

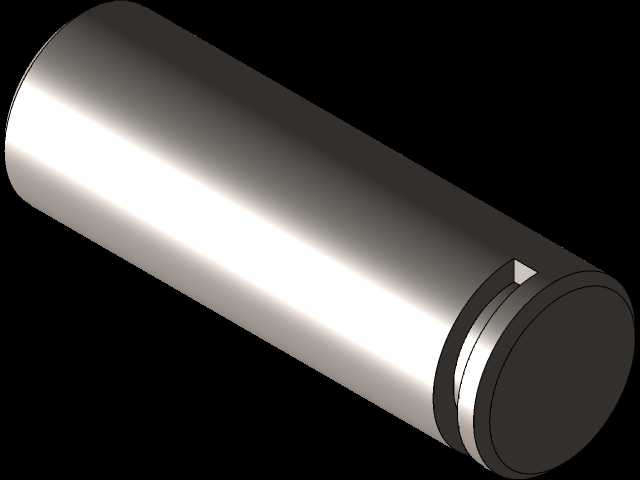

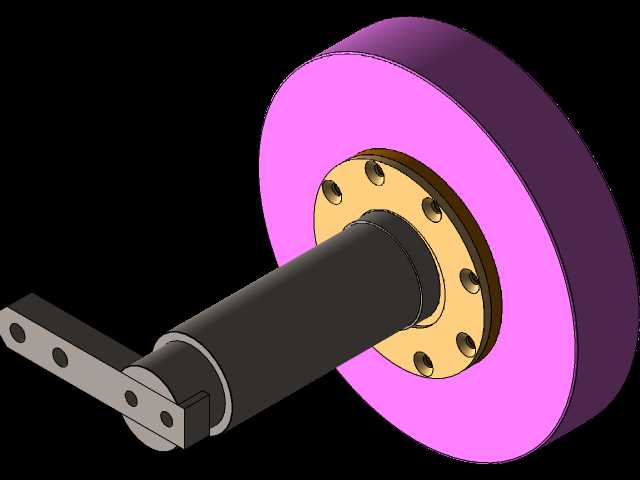

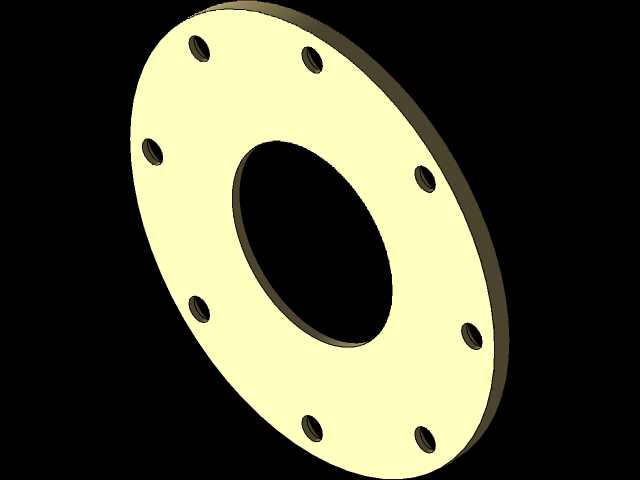

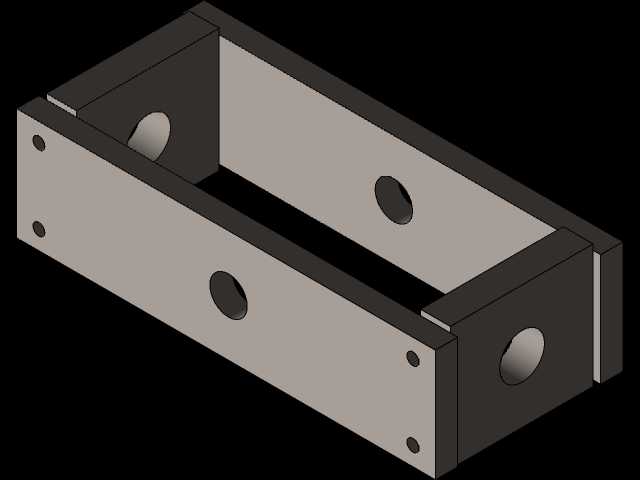

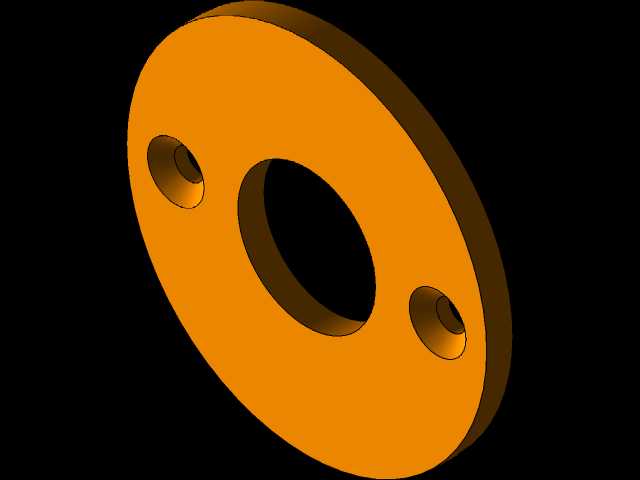

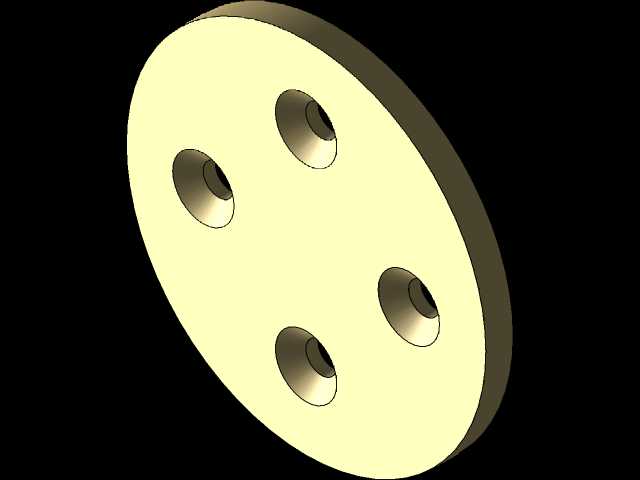

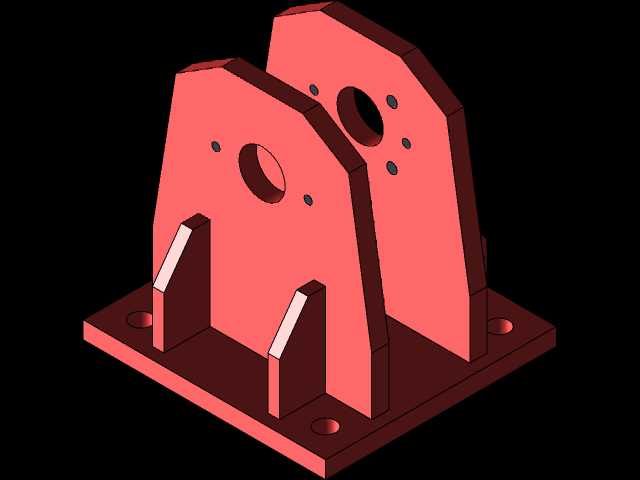

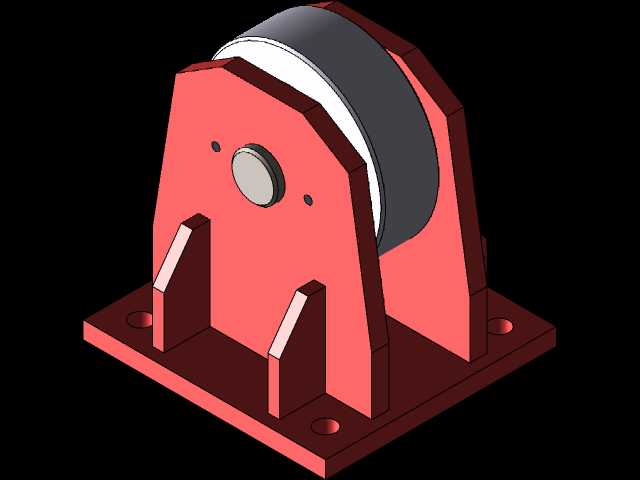

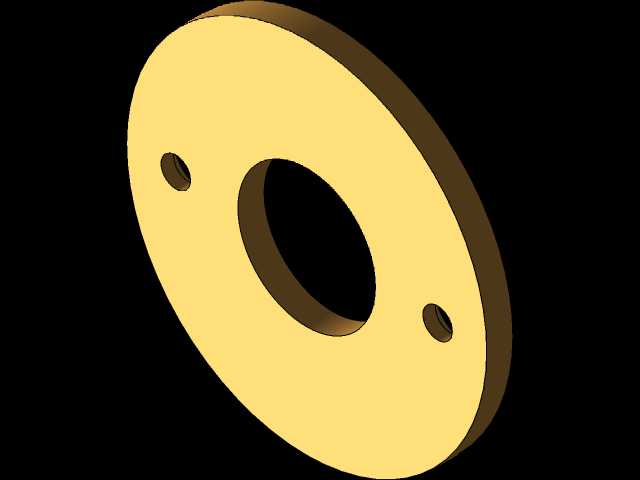

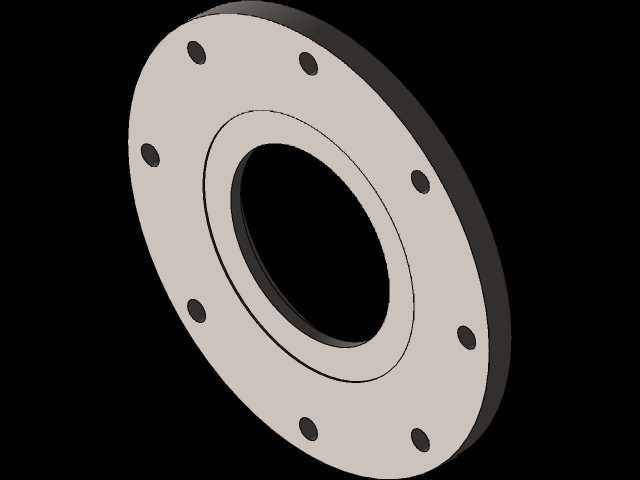

　　从结构受力逻辑来看，两侧闸墩采用圆弧化的墩头设计，迎水面做流线型过渡，减少过流时的局部水头损失，墩身内部预留闸板安装槽与启闭杆的预埋通道，三扇闸板对应的启闭杆沿闸墩顶部垂直布置，每根启闭杆独立对应一扇闸板，可单独控制升降行程。闸板主体采用实腹式钢梁焊接结构，面板直接承受迎水面的水压力，通过背部的纵横向肋板将荷载传递至两侧的滑动支承面，滑动面采用耐磨合金材料镶嵌，与闸槽内的不锈钢导轨形成低摩擦副，长期运行下的磨损量可控，降低启闭过程中的卡滞风险。闸板与闸槽的接触部位设置连续的止水橡皮，依靠水压力将止水件压紧在密封面上，实现各扇闸板之间、闸板与闸槽之间的无渗漏密封，三扇闸板的接缝处设置错位止水压板，避免分层布置带来的接缝漏水问题。

　　设计过程中首先需要明确安装边界的约束条件：渠槽的净过水宽度为8米，设计挡水深度为7米，闸室段的底板需要做平整的混凝土基础，预埋闸板底部的止水座板，两侧闸墩的闸槽安装面需要保证垂直偏差不超过千分之一，避免闸板升降过程中出现偏卡。三扇闸板沿高度方向分层排布，最下方的闸板承担底部高水头的挡水任务，结构肋板的布置密度更高，板材厚度也相应加大，中间与顶部的闸板承受的水压力随高度上升逐步降低，可适当优化肋板间距与板材厚度，在保证结构刚度满足要求的前提下控制整体重量。启闭杆的布置位置对应每扇闸板的重心垂线，保证起吊力沿闸板中心传递，避免升降过程中出现闸板倾斜、局部受力过大的问题，闸墩顶部预留启闭设备的安装平台，平台的承载能力需要匹配单扇闸板的最大起吊重量加上启闭过程的动载系数。

　　从实际应用的角度看，这种三重滑动钢闸的结构形式，尤其适合水位变幅较大、需要频繁调节下泄流量的渠系场景，相比单扇大闸门，分层启闭的模式能更灵活地匹配不同水位下的流量调节需求，比如汛期需要快速泄洪时可以同时提起三扇闸板，全断面过流；日常灌溉供水时可以只提起顶部或中间的闸板，精准控制下泄水量，避免小开度下高速水流对闸板和下游渠道的冲刷。结构的安装过程需要先完成两侧闸墩与底板的混凝土浇筑，预埋好闸槽导轨、止水座板以及启闭杆的导向套管，待混凝土强度达到设计值后，再逐扇吊装闸板入槽，调整滑动间隙与止水件的压缩量，最后连接启闭杆与顶部的启闭设备，全程需要反复校验闸板的垂直度与滑动顺畅度，避免后期运行出现卡阻。日常运维过程中，只需要定期清理闸槽内淤积的泥沙、杂物，检查滑动面的磨损情况与止水橡皮的老化程度，对磨损超标的零件进行局部更换即可，不需要整体拆解闸门结构，运维成本远低于同尺寸的其他类型闸门。

　　结构建模过程中，需要重点还原闸板与闸槽的配合间隙、肋板的布置间距、启闭杆与闸板的连接节点，以及闸墩内部的预留通道位置，这些细节直接影响后续结构受力验算与安装工艺的编制，尤其是三扇闸板之间的密封搭接位置，需要保证搭接面的平整度与止水件的安装空间，避免出现密封失效的问题。整体结构的受力路径从迎水面面板传递到纵横肋，再通过两侧滑动支承传递到闸墩混凝土结构，最终传递到基础底板，整个传力路径没有冗余构件，每一部分的结构尺寸都匹配对应位置的荷载大小，在满足工程安全要求的前提下，尽可能优化了材料用量，控制整体结构的重量与制造成本。
