桌面手动装订订书机结构设计方案

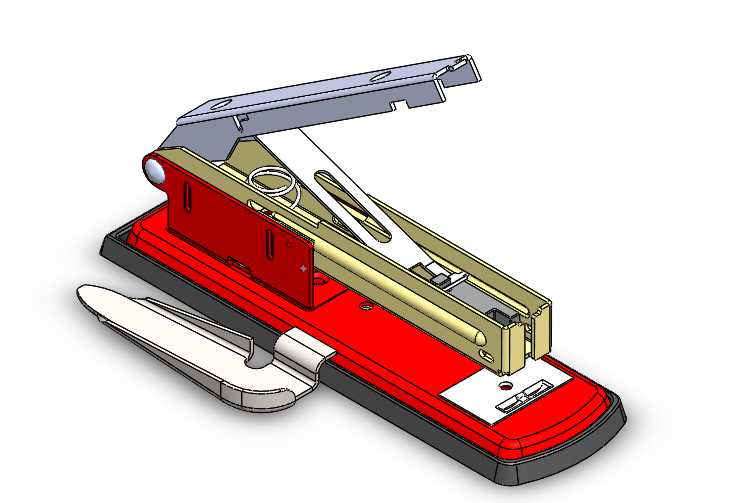

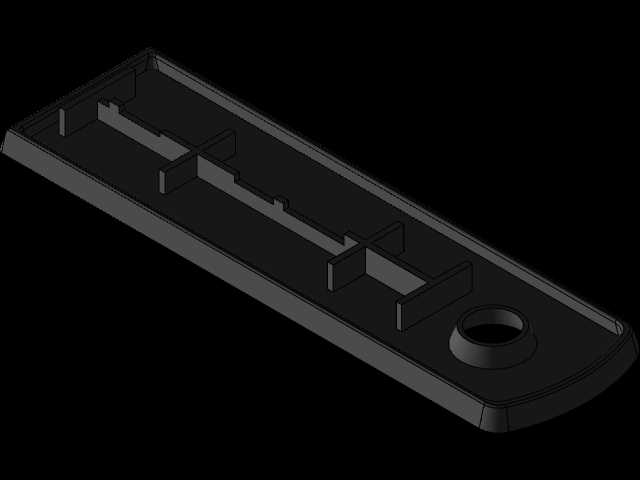

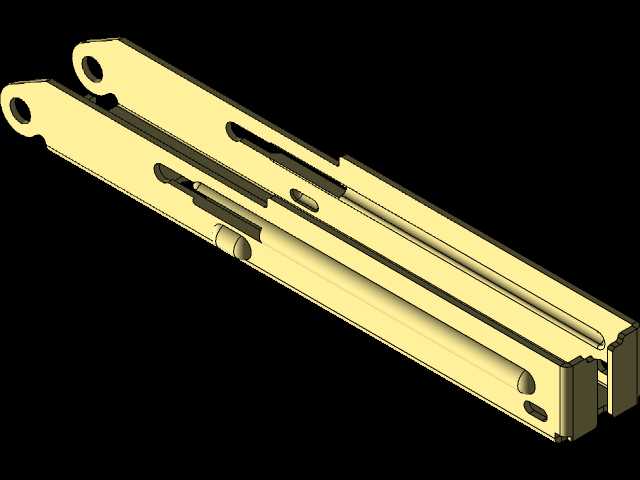

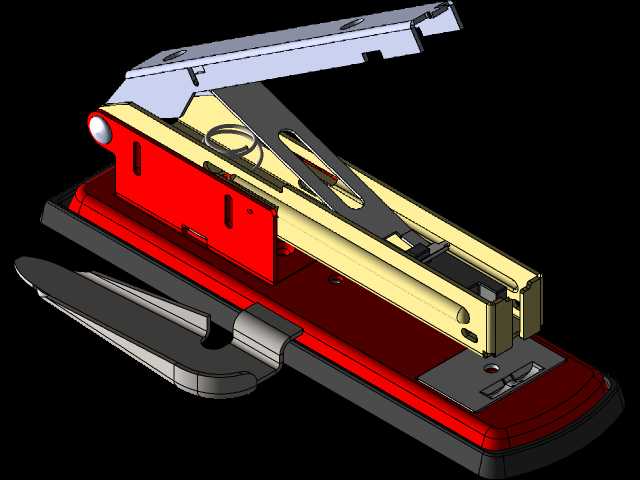

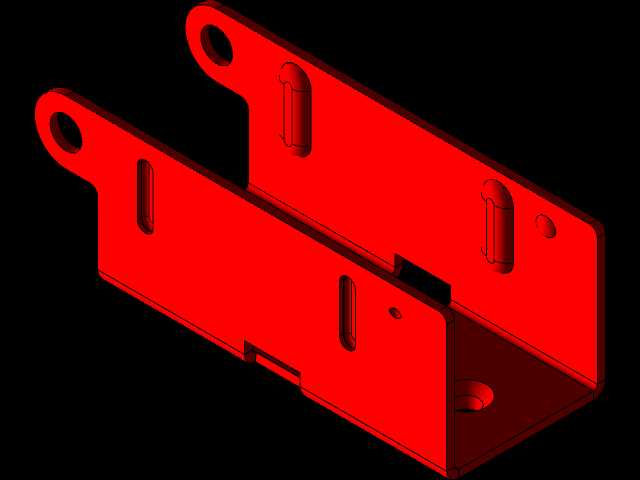

　　日常办公场景里，手动订书机是桌面端最常用的纸张装订器械，从行政部门的文件归集、财务凭证的整理装订，到设计部门的图纸册页固定，都需要这类小型装订工具完成单份多页纸张的快速装订作业，相比重型装订设备，它不需要外接动力源，单手即可操作，占用桌面空间极小，适配绝大多数常规办公桌面的摆放需求。这款订书机的整体结构采用分层式布局，底部为防滑承托基座，基座上表面设置装订对位槽，方便使用者快速对准纸张装订位置，避免订钉偏移、弯折错位的问题，基座底部预留防滑垫安装位，可粘贴橡胶防滑垫增大与桌面的摩擦力，按压施力时不会出现基座滑移的情况。中部为钉槽推送组件，采用钣金折弯成型的槽型结构，内部设置推钉滑块与复位弹簧，

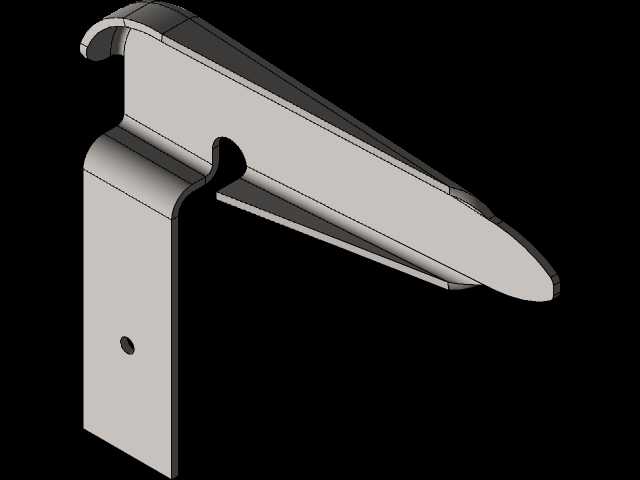

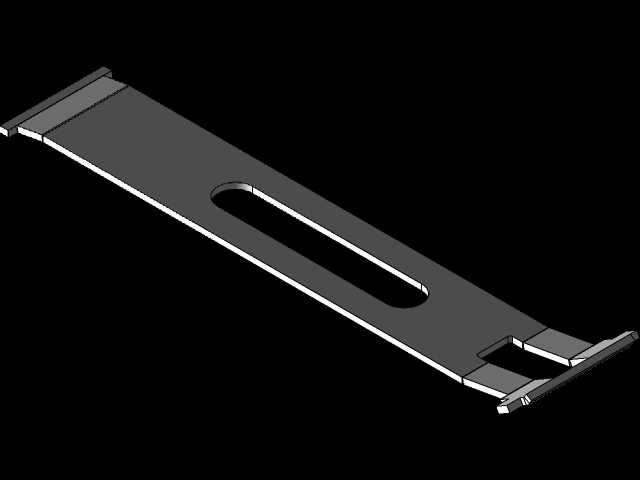

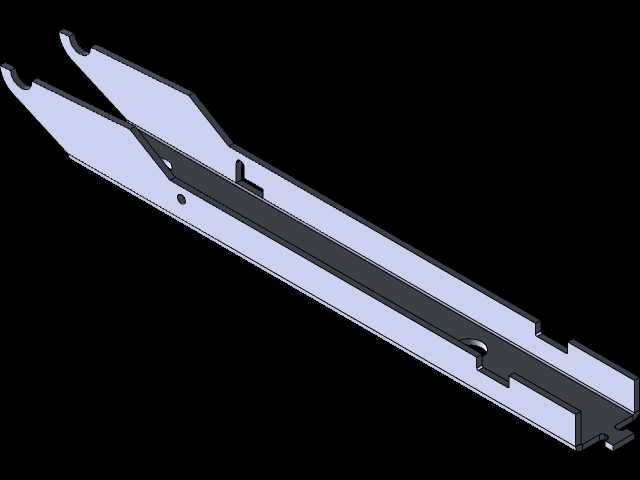

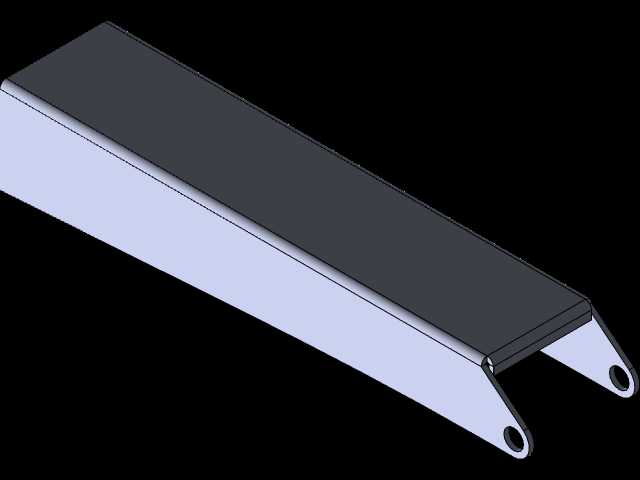

　　常规状态下弹簧持续推动滑块将钉排推送至出钉口位置，每次压合完成后自动补位，不需要手动调整钉排位置，钉槽侧壁设置限位卡点，可适配市面通用的统一规格订书钉，不需要定制专用钉材，降低日常使用的耗材成本。上部为压合施力臂，采用杠杆式结构设计，铰接点设置在设备尾端，通过力臂放大作用，使用者只需要在压臂前端施加较小的下压力，即可在出钉口位置获得足够的剪切力，让订书钉穿透叠放的纸张，配合基座底部的钉槽弯折结构，将钉脚向内弯折完成纸张固定。施力臂与钉槽组件之间设置联动压片，压合过程中压片先接触纸张表面，将叠放的纸张压实后再触发出钉动作，避免纸张层间存在间隙导致装订后纸张松散、钉脚固定不牢的问题。整个设备的铰接部位采用金属销轴连接，

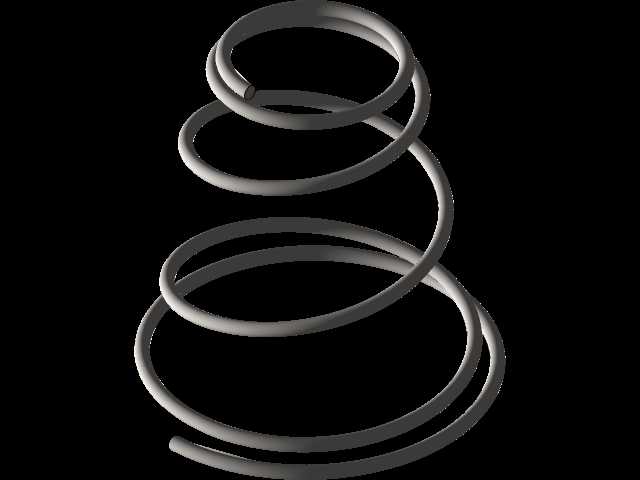

　　销轴两端做铆压固定，长期反复开合不会出现销轴脱出、结构松垮的问题，所有钣金构件的边缘都做了折边钝化处理，没有裸露的锐边毛刺，日常取放、操作过程中不会划伤使用者手部。从安装边界来看，这款订书机处于闭合状态时整体高度较低，可直接放入常规办公桌的抽屉内收纳，不需要预留额外的竖向收纳空间，展开压合状态时的最大开合角度经过限位结构约束，不会出现过度开合导致弹簧脱出、结构卡滞的问题，日常使用时只需要在基座前方预留出纸张伸入的空间即可，不需要额外预留操作避让位。结构设计过程中，针对易损耗的复位弹簧做了参数匹配，弹簧的线径、自由长度、劲度系数都经过反复校核，既保证推钉过程有足够的推力，不会出现卡钉、送钉不到位的情况，

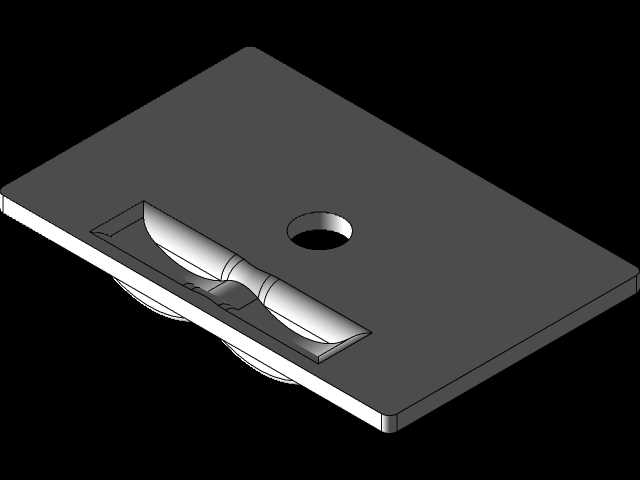

　　又不会因为弹簧弹力过大导致装钉时阻力过大，更换钉排时操作费力。压合臂的外形做了贴合手部轮廓的弧度处理，长时间按压操作不会出现硌手的问题，表面可做喷塑或者电镀处理，兼顾防锈性能与握持触感。出钉口的冲切刀口做了淬火处理，硬度满足长期反复冲压的耐磨要求，长期使用不会出现刀口卷刃、钉脚裁切不齐的问题。针对日常使用中常见的卡钉问题，钉槽组件采用快拆式结构设计，向上扳动压臂即可露出整个钉槽，不需要借助额外工具就能快速清理卡滞的残钉，降低日常维护的难度。基座上的装订对位槽设置了前后两个档位标记，可分别实现纸张边缘的常规边距装订与加宽边距装订，适配不同厚度文件的装订需求，比如较薄的文件册用窄边距装订更美观，较厚的凭证类文件用宽边距装订更牢固，翻阅过程中不容易出现钉孔撕裂纸张的问题。整个结构的所有钣金零件都可以通过常规钣金工艺完成加工，包括剪板、折弯、冲孔、铆接工序，不需要特殊的定制加工设备，量产阶段的加工成本可控，装配过程也以销轴铆接、卡扣连接为主，不需要复杂的工装夹具就能完成整机组装，适合批量生产制造。
