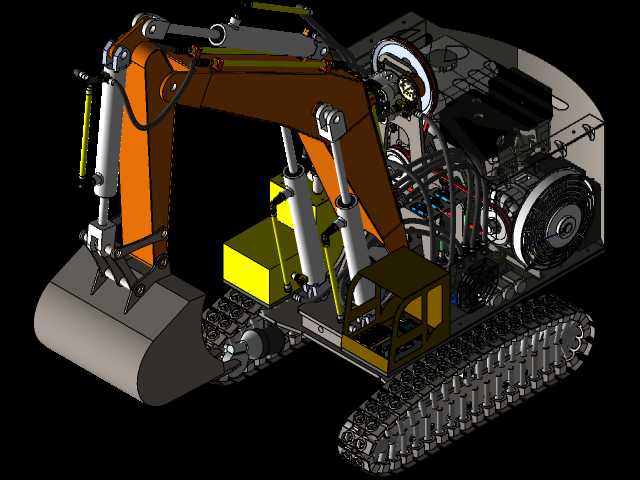

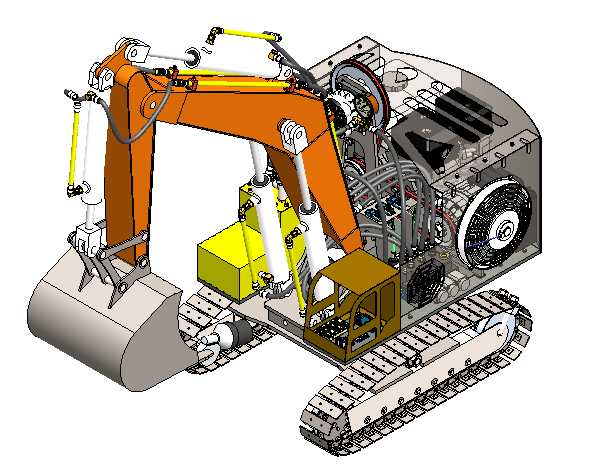

1比8比例钢筋混凝土挖掘机械结构

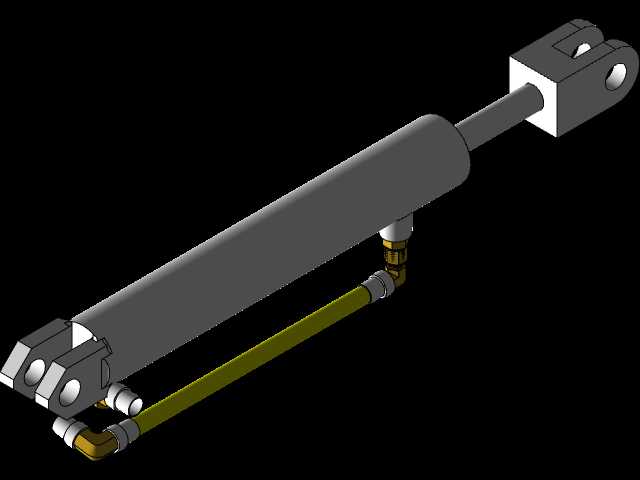

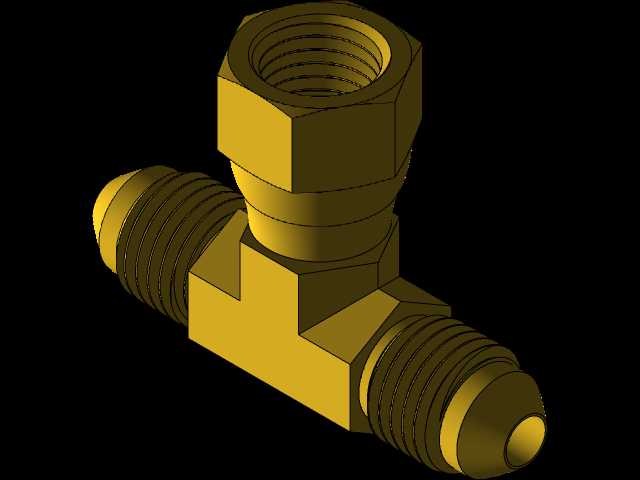

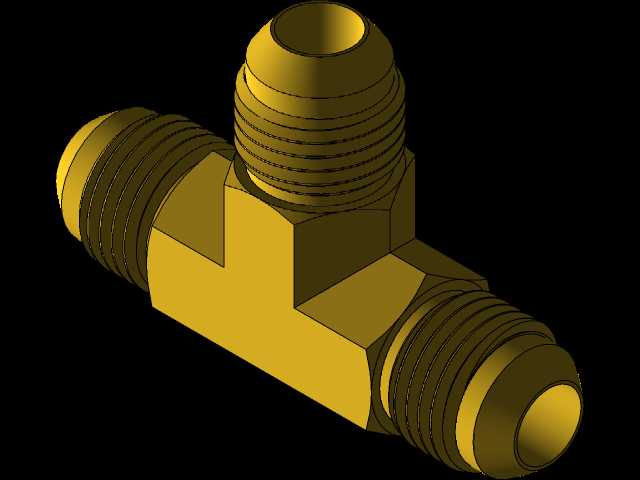

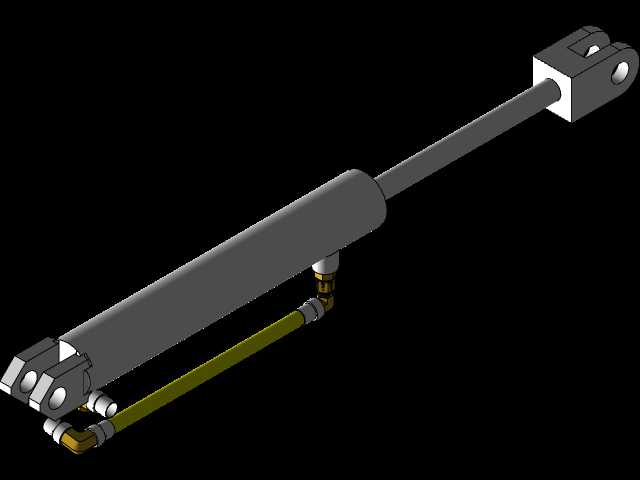

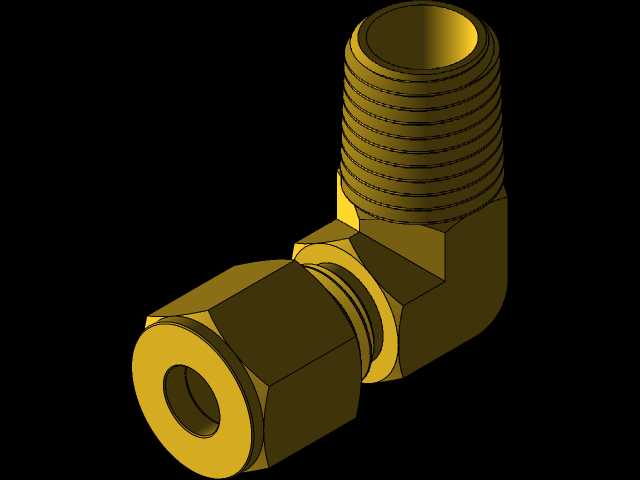

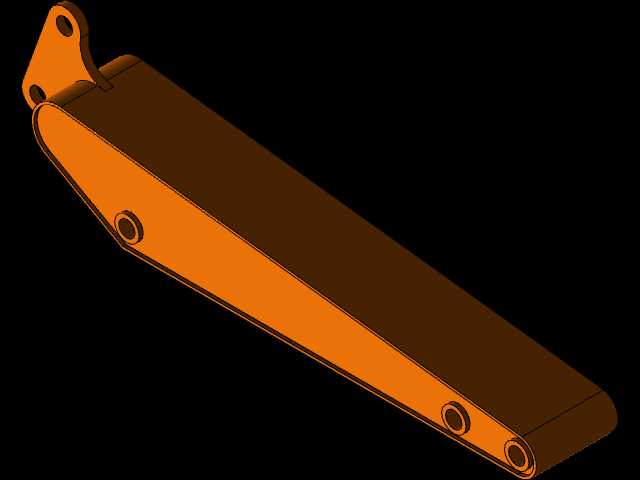

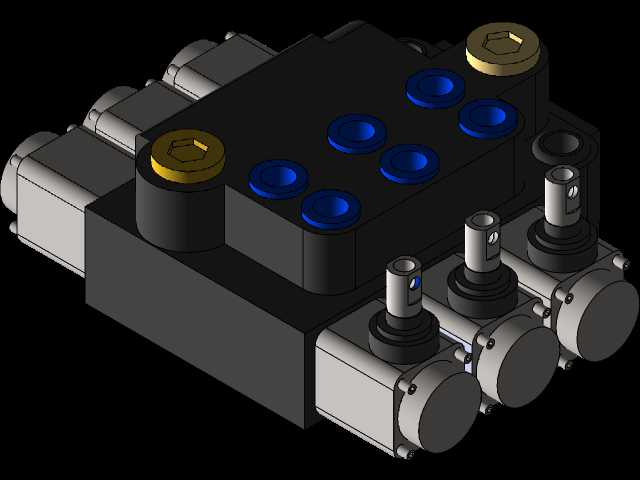

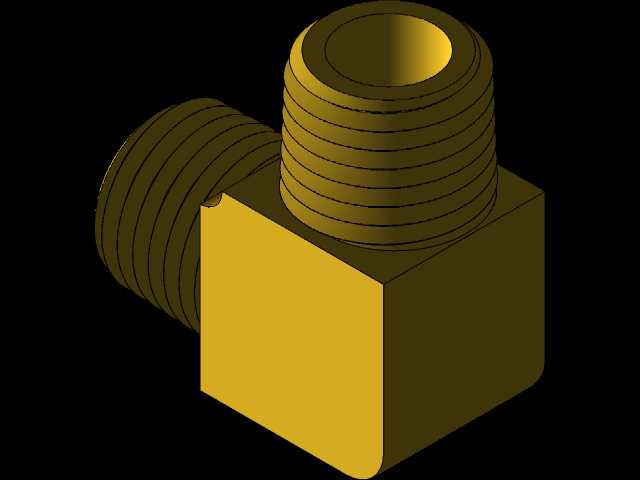

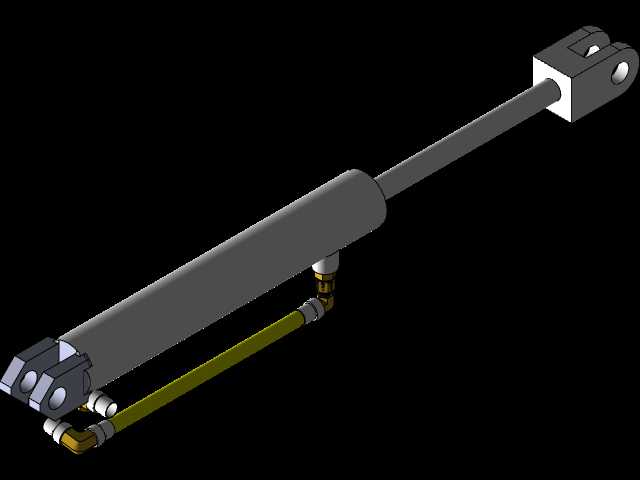

　　这套1:8比例的钢筋混凝土挖掘机结构模型，完整还原了实机在市政基建、房建基坑开挖、硬质地层破除作业场景下的核心结构逻辑，建模过程中完全参照300公斤级小型实机的重量分布做了配重匹配，各运动副的行程、干涉边界均按照实机缩放比例做了严格校核，可直接用于职业技能训练的结构演示、机构运动仿真验证。从结构设计逻辑来看，建模时优先梳理了挖掘机作业全流程的受力传递路径：斗杆挖掘时的切削阻力通过斗杆铰接点传递至动臂，再由动臂根部的回转支承传递至下车架，行走机构的接地比压参数按照钢筋混凝土作业面的承载特性做了适配，避免作业时出现沉陷风险。液压系统的管路走向在模型中做了完整还原，每条管路的弯曲半径、固定管夹的布置位置均参照实机装配规范设置，动臂举升、

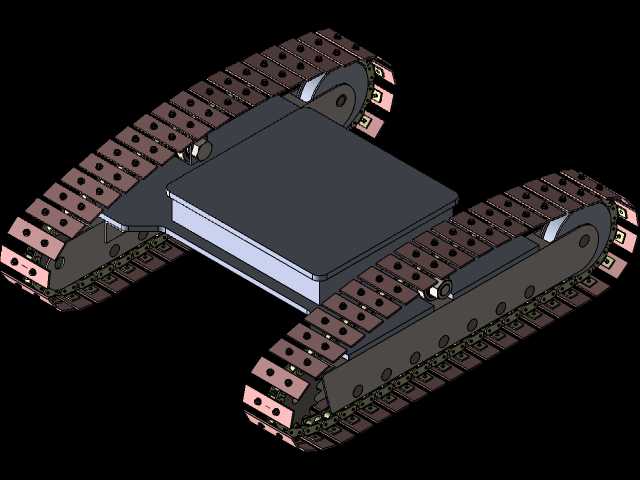

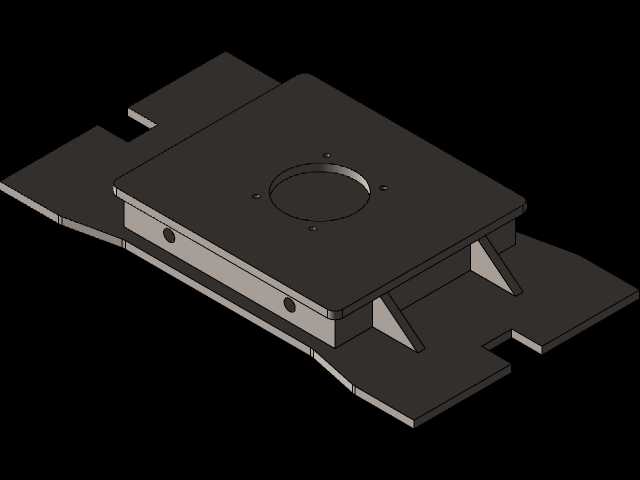

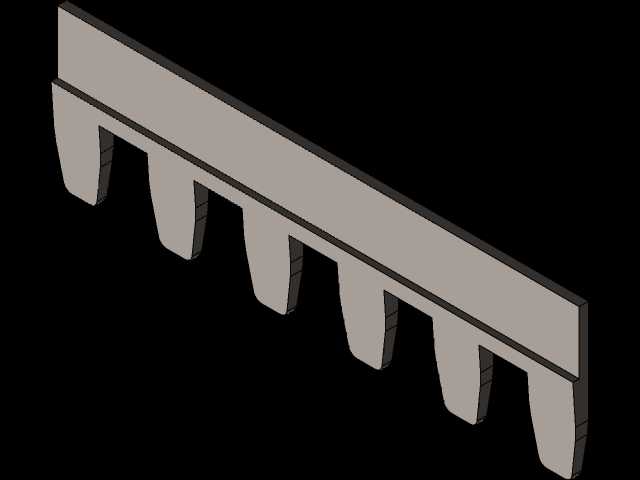

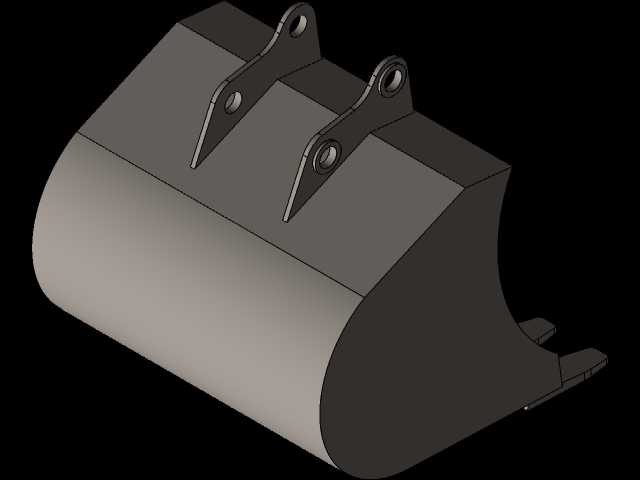

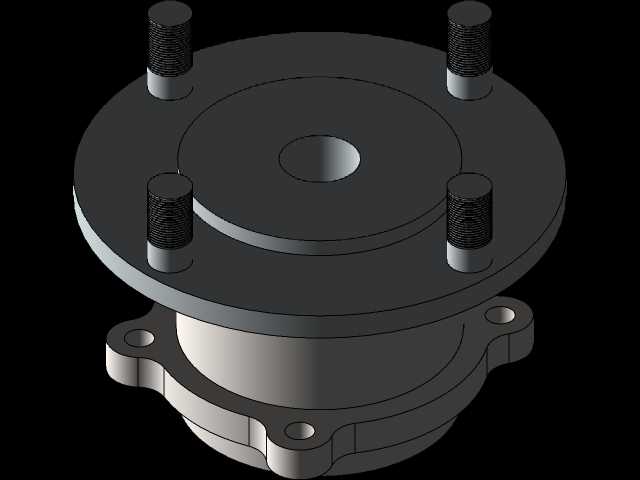

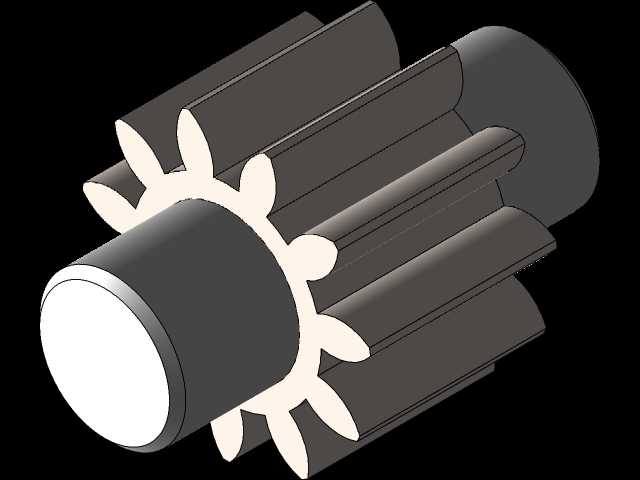

　　斗杆收放、铲斗翻转的三组液压缸铰接点位置经过反复调整，确保各动作在极限行程下不会出现管路剐蹭、结构干涉问题，同时保证挖掘力的输出曲线匹配硬质地层作业的需求。针对钢筋混凝土作业的特殊工况，铲斗部分的斗齿排布、斗唇耐磨板的厚度均做了针对性强化，模型中还原了斗齿与斗座的快换连接结构，可模拟实机作业中斗齿磨损后的快速更换流程；铲斗侧刃的倾角按照混凝土碎块剥离的作业需求设置，既能保证切入硬质混凝土层的切削角度，又能避免作业时侧刃过度磨损。回转机构的建模还原了回转支承的内外齿圈结构、回转减速器的安装定位边界，上车架与下车架的连接螺栓排布、密封结构均有体现，可直观展示回转动作的动力传递路径，以及360度回转作业时的周边安全边界。行走机构部分，

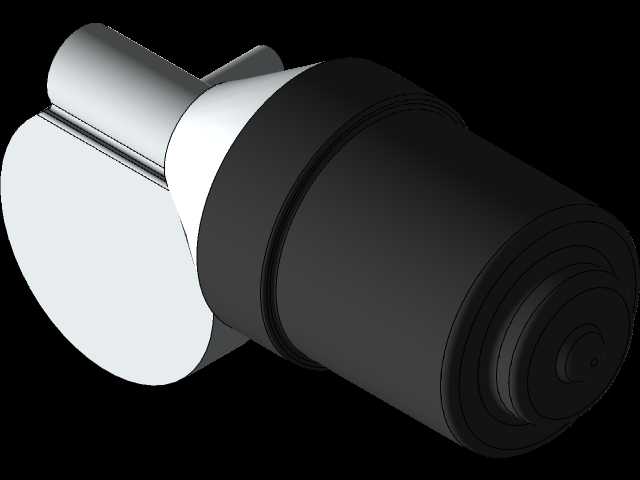

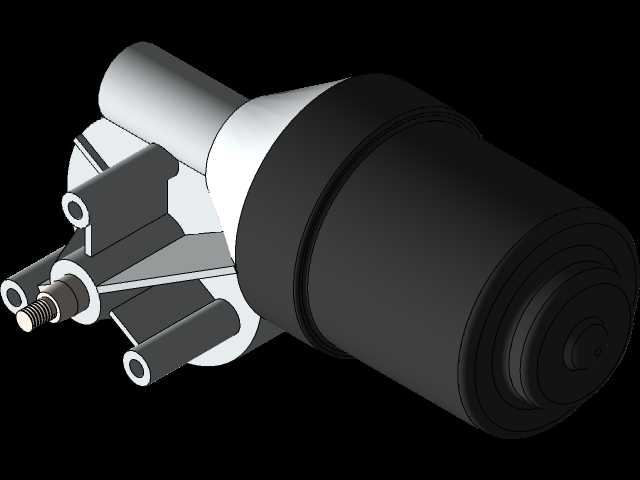

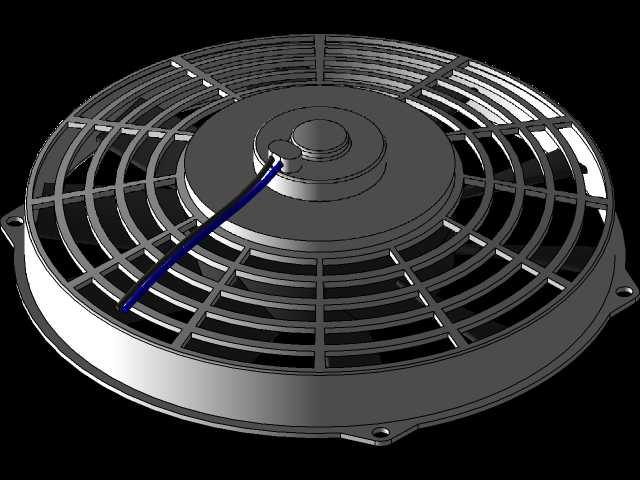

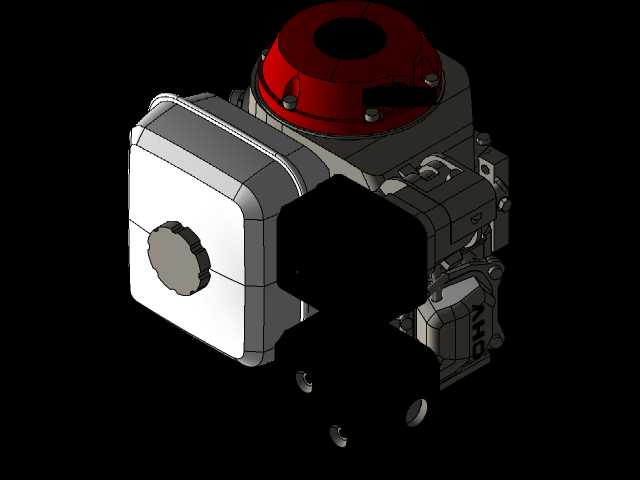

　　履带板的齿形按照钢筋混凝土硬质地面的附着需求设计，每个履带板的铰接销、支重轮、托链轮、引导轮的位置均严格匹配缩放比例，张紧装置的调节行程在模型中做了可动预留，可模拟实机履带张紧度调整的操作逻辑；行走马达的安装位置、管路连接方式均参照实机布局，确保行走动作的动力传递路径与实机完全一致。从安装边界来看，模型中各部件的装配间隙均按照实机的公差要求做了缩放预留，动臂与上车架的铰接点、斗杆与动臂的铰接点、铲斗与斗杆的铰接点均设置了标准的轴孔配合间隙，可直接用于3D打印后的实物装配验证；发动机舱的内部空间预留了散热系统、燃油系统、液压油箱的安装位置，各部件的检修口开启角度、维护操作空间均在建模时做了校核，确保模拟维护作业时不会出现空间干涉。

　　整个建模过程覆盖了机械系统设计的多个模块：从结构件的强度校核思路，到液压系统的管路布局，再到行走机构的接地性能匹配，以及作业装置的运动行程验证，完整复现了小型工程机械设备从方案布局到细节设计的全流程逻辑，每个结构细节都对应实机作业中的实际需求，没有冗余的装饰性结构，所有特征都服务于设备的作业功能与装配维护需求。
