矿用液压直动式控制阀结构设计

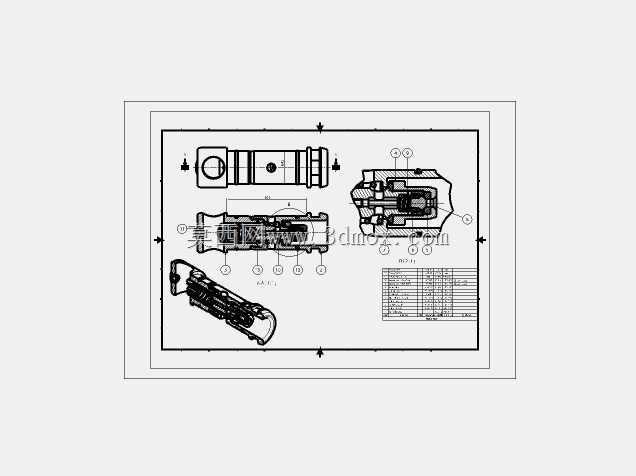

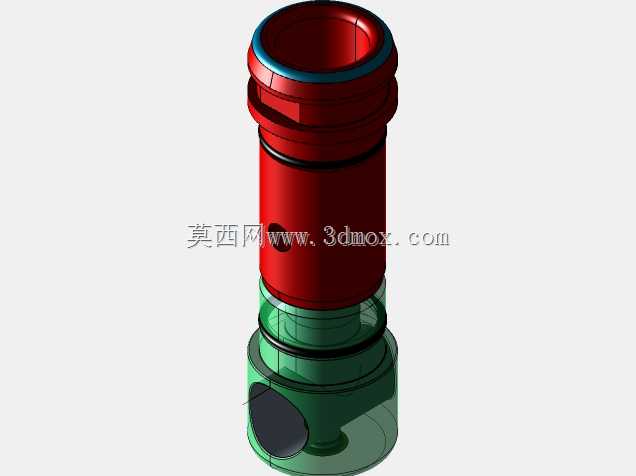

　　井下采掘工作面的液压支护系统、掘进设备的动作回路里，这类直动式液压阀是控制支路通断、压力调节的核心执行元件，直接决定单组液压支路的动作响应速度与负载保持能力，在高粉尘、高湿度、存在冲击载荷的井下工况里，阀件的结构可靠性直接影响整套设备的作业连续性。从结构上看，该阀采用上下分段式筒体设计，上部红色段为阀的进油端与阀芯导向腔，顶部的环形密封槽用于安装O型圈与挡圈组合密封，和阀块安装孔配合时可实现径向静密封，避免高压工况下的油液外泄漏，上部筒体外侧的环形卡槽用于安装轴向定位卡簧，装入阀块后可限制阀件的轴向窜动，适配井下设备持续振动的使用场景。下部绿色透明段为阀的出油腔与反馈腔，侧部开设的径向通油孔直接连接执行机构的进油口，

　　阀芯在腔体内做轴向直线运动时，可直接控制通油孔的通流面积，相比带先导级的液压阀，直动式结构的响应延迟更短，在需要瞬时动作的支护支路里，可将阀芯动作的响应时间控制在数十毫秒级别，满足顶板来压时的快速支护需求。设计阶段首先考虑的是井下安装空间的边界约束，这类阀通常采用插装式安装方式，整体外径控制在标准插装阀孔的公差范围内，安装时无需额外的法兰连接结构，直接插入阀块的预制安装孔，通过顶部的卡簧完成轴向固定，可大幅减小阀组的整体体积，在采掘设备有限的安装空间里，能在同一阀块上集成更多的控制支路。阀芯与阀套的配合间隙选取上，兼顾了加工经济性与内泄漏控制要求，配合面采用硬密封搭配软密封的组合形式，高压工况下软密封件可填补配合面的微观加工间隙，

　　低压待机状态下硬密封面可承受持续的压力冲击，避免软密封件长期受挤压产生永久变形。侧部通油孔的位置经过反复校核，当阀芯处于完全开启位置时，通油孔的过流面积与进油口的通流面积保持一致，避免阀口处产生节流损失，降低液压系统的无功发热，在连续作业的工况下，可减少油液温升对密封件寿命的影响。上部的阀芯导向段长度占整体阀芯长度的三分之二以上，可避免阀芯在高压油液的侧向力作用下出现卡滞，即使油液中存在少量金属磨屑等污染物，较长的导向面也可将磨屑引导至腔体内的沉渣槽，避免磨屑进入配合面造成阀芯拉伤。下部反馈腔的容积经过匹配设计，阀芯动作时的油液补充量与排出量控制在极小范围内，不会对系统的压力波动造成明显影响，在多支路同时动作时，

　　可避免单个阀件的动作干扰其他支路的压力稳定性。密封件的选型全部采用耐矿用液压油、耐高低温的材质，可适应井下-10℃到40℃的环境温度变化，即使在冬季低温启动时，密封件也不会因硬化失去密封性能。整体结构没有采用复杂的异形零件，全部采用回转体结构设计，加工时可通过数控车床一次装夹完成主要型面的加工，关键配合面的磨削工序也可通过外圆磨、内圆磨设备完成，无需复杂的五轴加工工序，适合批量生产时的成本控制。安装时只需保证阀块安装孔的同轴度与表面粗糙度符合设计要求，即可完成快速装配，后期维护时只需拔出卡簧即可将整个阀件从阀块中取出更换，无需拆解整个阀组，可大幅缩短井下设备的故障停机时间。在实际回路应用中，这类阀通常搭配单向阀、溢流阀组成完整的支路控制单元，可实现执行元件的升降、锁止、压力保持等功能，在液压支架的立柱控制、掘进机的铲板升降回路中都有广泛的适配场景，其直动式的结构特性也决定了它更适合流量不超过60L/min的中、小流量支路，在大流量回路中则可作为先导控制阀使用，为大流量主阀提供控制信号。
