卫浴黄铜镀铬推压式控水阀结构设计

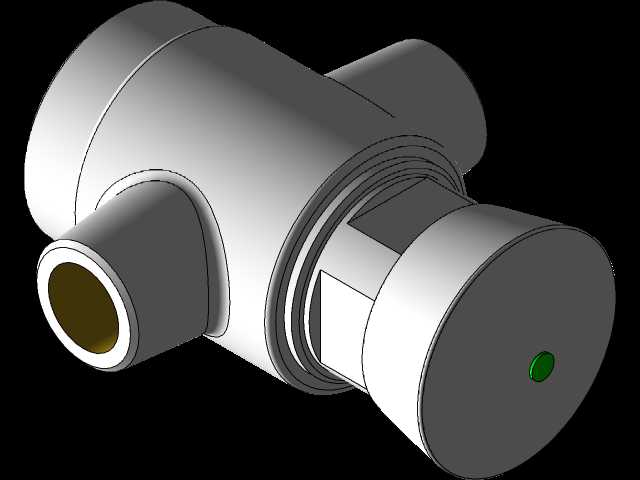

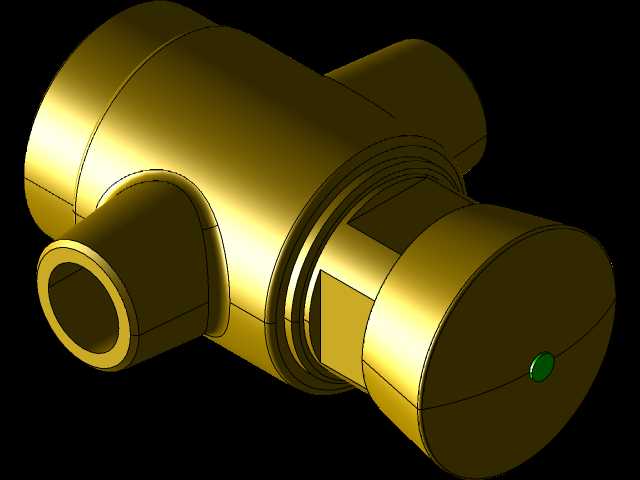

　　在商用公共卫浴、家装厨卫的供水管路末端，这类推压式控水阀是很常见的管路控制部件，和常规旋拧式水阀不同，它的启闭逻辑靠轴向推压动作完成，不用反复旋转手轮，使用者按压端部的操作端就能完成水路通断，很多公共洗手台、淋浴间的延时供水场景都会用到这类结构，能避免使用者忘记关阀造成的水资源浪费，也能降低旋拧结构长期使用后的密封磨损问题。从结构设计逻辑来看，这款阀体采用三通式的流道布局，两个同轴布置的接口是主水路的进出端，侧向伸出的接口用来对接出水终端，比如起泡器、淋浴喷头这类出水部件，内部的阀芯组件靠轴向位移改变流道通断面积，推压操作端的时候，阀芯上的密封件会脱离密封座，水流从进水端进入阀腔，从侧向接口流出，松开操作端后，内置的复位弹簧会推动阀芯回位，密封件重新压合在密封座上切断水路，部分同类型产品会在阀芯腔增设阻尼结构，实现松开后的延时供水，适配不同场景的用水时长需求。材质选择上，阀体基体采用黄铜锻造成型，黄铜的切削性能好，锻造后的阀体致密度高，能承受日常供水管路的静压，不会出现砂眼渗漏的问题，表层做镀铬处理，一方面是让阀体表面光洁度更高，日常使用中不容易沾附水垢、污渍，清洁起来更方便，另一方面镀铬层的硬度高，能抵抗日常使用中的磕碰、摩擦，避免黄铜基体长期接触水汽出现氧化锈蚀，延长阀体的整体使用寿命。做三维结构设计的时候，首先要明确安装边界的尺寸约束，这类卫浴阀的进水端通常是标准4分螺纹接口，也就是G1/2管螺纹，

　　接口的外螺纹长度要控制在12-15mm，保证和墙面预埋的内螺纹接头对接时，既能拧入足够的螺纹牙数保证密封，又不会因为拧入过深顶坏预埋接头的内部结构；侧向的出水接口同样采用标准管螺纹，对接出水配件的时候要保证接口的同轴度，螺纹的同轴度公差控制在0.1mm以内，避免安装出水配件后出现歪斜，影响外观和连接密封性。阀体的外形做了圆弧过渡处理，没有尖锐的棱角，一方面是卫浴场景使用时不容易磕碰划伤使用者，另一方面圆弧过渡的结构在锻造的时候更容易成型，不会出现应力集中的部位，降低长期受压后阀体开裂的风险；端部的操作端做了加大直径的设计，按压的时候接触面积更大，使用者不用施加太大的按压力就能完成启闭操作，操作端表面做了细微的防滑纹理，

　　手上沾有水或者沐浴露的时候也不会打滑。内部流道的设计要尽量减少直角转弯的结构，降低水流通过时的阻力，避免出现水流噪音过大、出水压力损失过多的问题，阀芯安装腔的尺寸要和选用的标准阀芯匹配，腔体内壁的粗糙度要控制在Ra1.6以下，保证阀芯移动的时候顺畅卡滞，密封件的安装槽尺寸要严格匹配密封件的线径，槽宽比密封件线径大0.2-0.3mm，槽深比密封件线径小0.5mm左右，保证密封件安装后有合适的压缩量，既能实现可靠密封，又不会因为压缩量过大导致阀芯移动阻力过大，操作手感变重。安装的时候要注意，阀体和墙面的安装间隙要控制在5mm以内，进水接口缠绕生料带的时候不要超过螺纹端部的第二牙，避免生料带被挤入阀腔内部，堵塞流道或者卡滞阀芯；

　　侧向出水接口安装出水配件的时候，不要用管钳过度拧动阀体本身，要使用扳手卡住阀体上的专用卡位，避免阀体受力变形导致内部阀芯卡滞。这类推压阀和常规的旋钮式水龙头相比，操作行程更短，启闭动作更快，很适合人流量大的公共卫浴场景，能减少使用者操作阀门的时间，也能降低阀门操作部件的磨损频率，黄铜镀铬的外观也能和常见的镀铬卫浴配件保持风格统一，不会出现外观不协调的问题。在建模过程中，要重点核对各个接口的螺纹尺寸、密封槽的尺寸公差、阀芯腔的同轴度，还要预留出复位弹簧的安装空间，保证弹簧压缩到最短位置的时候不会出现并圈卡死的问题，流道的壁厚要均匀，最薄处的壁厚不小于2.5mm，保证承受1.6MPa的供水静压时不会出现变形渗漏。
