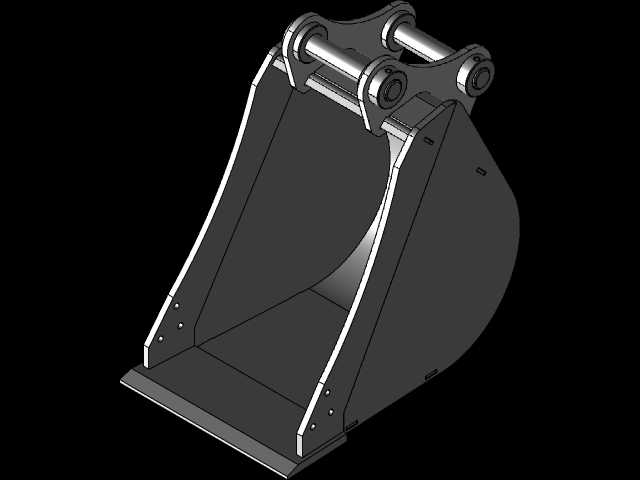

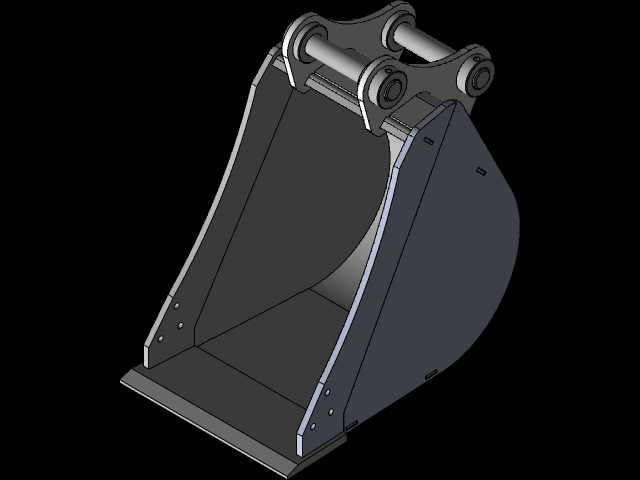

五吨级挖掘机用宽幅耐磨铲斗结构设计

　　在小型土方施工、市政管线开挖、农田水利改造、厂区零星土石方作业场景里，五吨级小型挖掘机是出场率最高的设备，而铲斗作为直接接触作业介质的终端属具，其结构合理性直接决定作业效率、设备损耗速度与施工适配性。这款适配五吨级挖机的铲斗，提供450mm与600mm两种斗宽规格，可覆盖不同作业面的宽度需求：窄幅450mm规格适合窄沟槽开挖、管线敷设作业，能减少多余土方开挖量，降低回填工作量；600mm宽幅规格适配常规土方转运、场地平整、松散物料装载作业，单次铲取容量更优，作业效率更高。

　　从结构设计逻辑来看，这款铲斗没有盲目追求轻量化或者极端耐磨的偏科设计，而是针对五吨级挖机的斗杆挖掘力、动臂举升载荷做了匹配性的强度分配。斗体主侧板采用渐变厚度设计，靠近斗底切削刃的区域承受物料冲击、摩擦最剧烈，板厚做了加厚处理，向上靠近铰接耳板的区域主要承受结构拉力，板厚适当收减，在保证整体结构强度的前提下控制斗体自重，避免额外增加动臂、斗杆的负载，减少液压系统的无效功率损耗。斗底采用圆弧过渡设计，没有生硬的折角结构，一方面能降低铲入物料时的阻力，让斗齿切入土层、砂石层时更顺滑，减少液压系统的冲击载荷；另一方面圆弧结构能避免物料在斗内死角残留，卸土时斗内物料可以依靠自重完全滑出，尤其是在粘性土作业场景下，能大幅减少粘斗带来的重复清理工作量。

　　安装铰接部分的设计充分考虑了五吨级挖机的安装边界，两个上铰接耳板的同轴度、销孔直径完全匹配对应吨位挖机的原厂连杆安装尺寸，不需要额外加工衬套或者修改销轴即可直接换装，耳板与斗体侧板之间设置了加强筋板，将挖掘时的载荷均匀分散到斗体主结构上，避免耳板根部出现应力集中导致的焊缝开裂、板件变形问题。斗唇部分采用分体式斗齿座设计，斗齿磨损后可以单独更换，不需要整体切割更换斗唇，大幅降低后期维护成本；侧刃部分突出斗体侧板，一方面在修坡、刮平作业时可以保证作业面的平整度，另一方面能避免侧板直接与岩壁、硬土层摩擦，保护斗体主结构不被过早磨穿。

　　针对不同作业场景的适配性，这款铲斗的斗容做了精准匹配，既不会因为斗容过大导致五吨级挖机举升时过载、翘尾，也不会因为斗容过小导致单次作业载荷不足，浪费设备的挖掘能力。在进行松散沙土、碎石装载作业时，600mm规格的斗体可以保证满斗率稳定在较高水平，不会出现物料撒漏；在进行硬土、风化岩剥离作业时，450mm规格的窄斗可以将挖掘力集中在较小的切削面上，更容易切入硬质介质，减少斗齿打滑、设备翘动的情况。斗体内部的加强筋布置没有采用满焊的密集筋板设计，而是沿着物料流动的方向布置纵向筋条，既提升了斗底的抗冲击能力，又不会因为筋板过多导致物料卡滞、粘黏，同时也控制了整体制造成本与自重。

　　从实际使用的细节来看，铲斗两侧的边板做了向上的翻边设计，一方面提升了边板的结构刚度，在侧方刮蹭作业时不容易出现变形，另一方面翻边结构可以在挖机进行回转卸料时，挡住斗内物料从侧边撒漏，尤其是在进行高位装载作业时，能减少物料掉落对履带、机身的砸损风险。铰接销孔处预留了润滑脂注油通道的安装位置，与原厂斗杆连杆的润滑系统完全适配，不需要额外改装润滑管路，日常保养时可以直接对铰接销轴进行注油润滑，减少销轴与衬套的磨损，延长铰接部件的使用寿命。整体结构没有冗余的装饰性设计，所有的板件、焊缝、加强结构都围绕实际作业的载荷分布设计，不管是用于园林绿化的树坑开挖、农村宅基地的基础施工，还是市政道路的管线抢修、厂区内的散料转运，这款铲斗都能匹配五吨级挖机的作业能力，在保证结构耐用性的同时兼顾作业效率与维护便捷性。
