钢珠滚轮万向传输球头结构

　　在物流分拣线、板材加工进料工位、工装板循环输送系统里，这类钢珠滚轮是很常见的承载传输元件，很多刚入行的结构工程师容易把它和普通脚轮混淆，实际上二者的受力方向、安装逻辑、适用场景完全不同。脚轮是绕轮轴转动实现平面位移，而这类万向传输球的核心是顶部钢珠可以实现任意方向的滚动，承载面始终是钢珠的顶部球面，不管工件从哪个方向推送，都能以极小的摩擦阻力滑动，不会出现卡滞、定向偏移的问题。

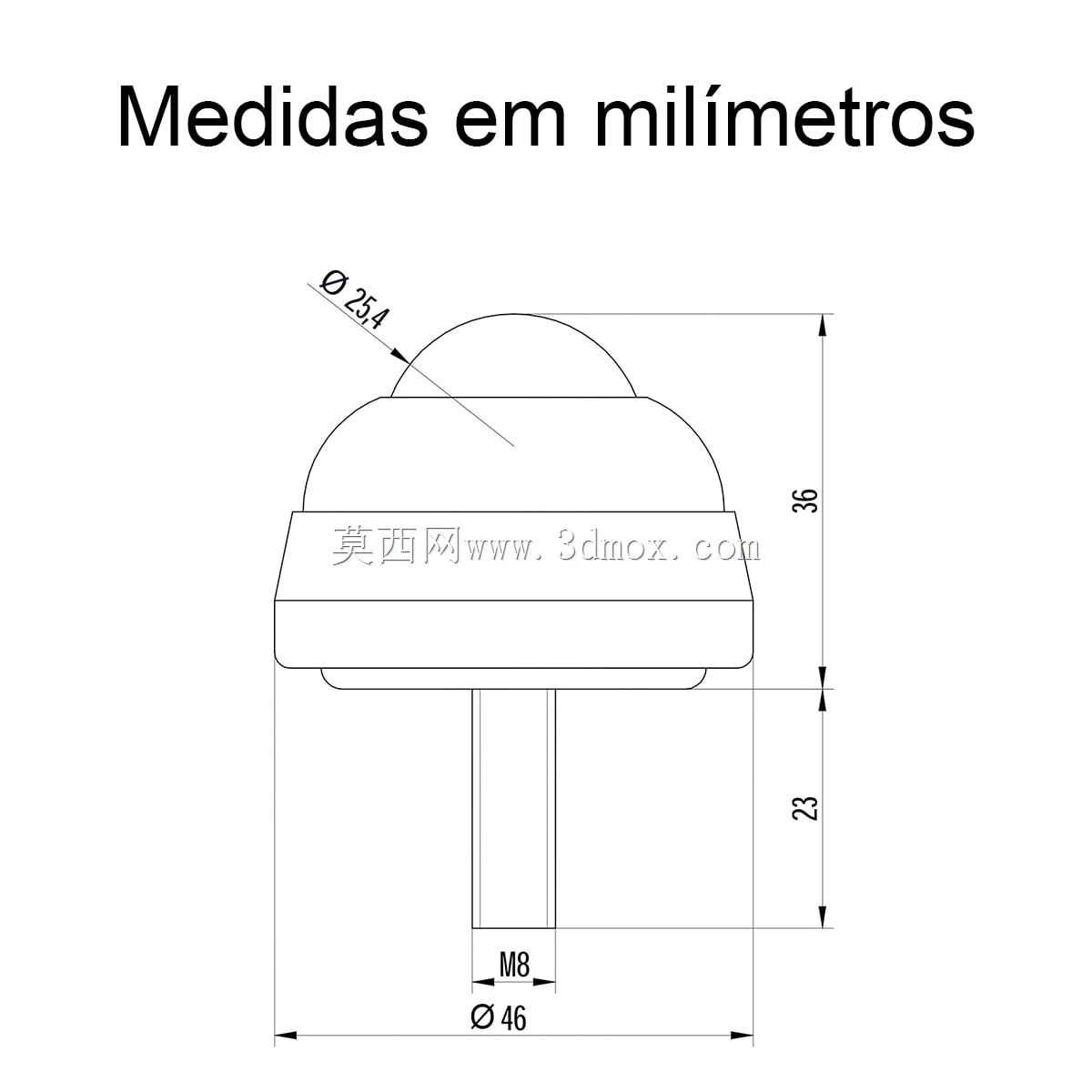

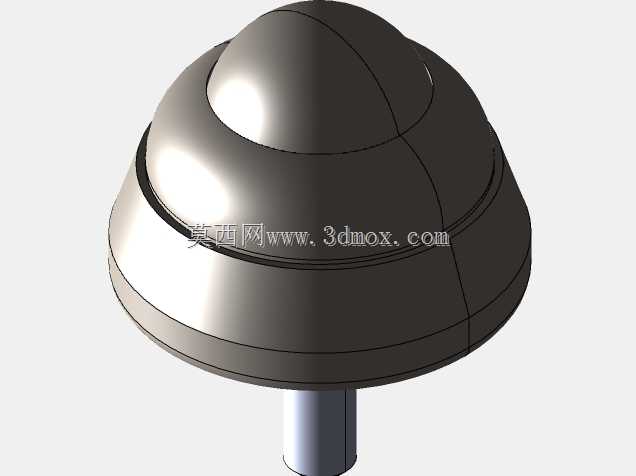

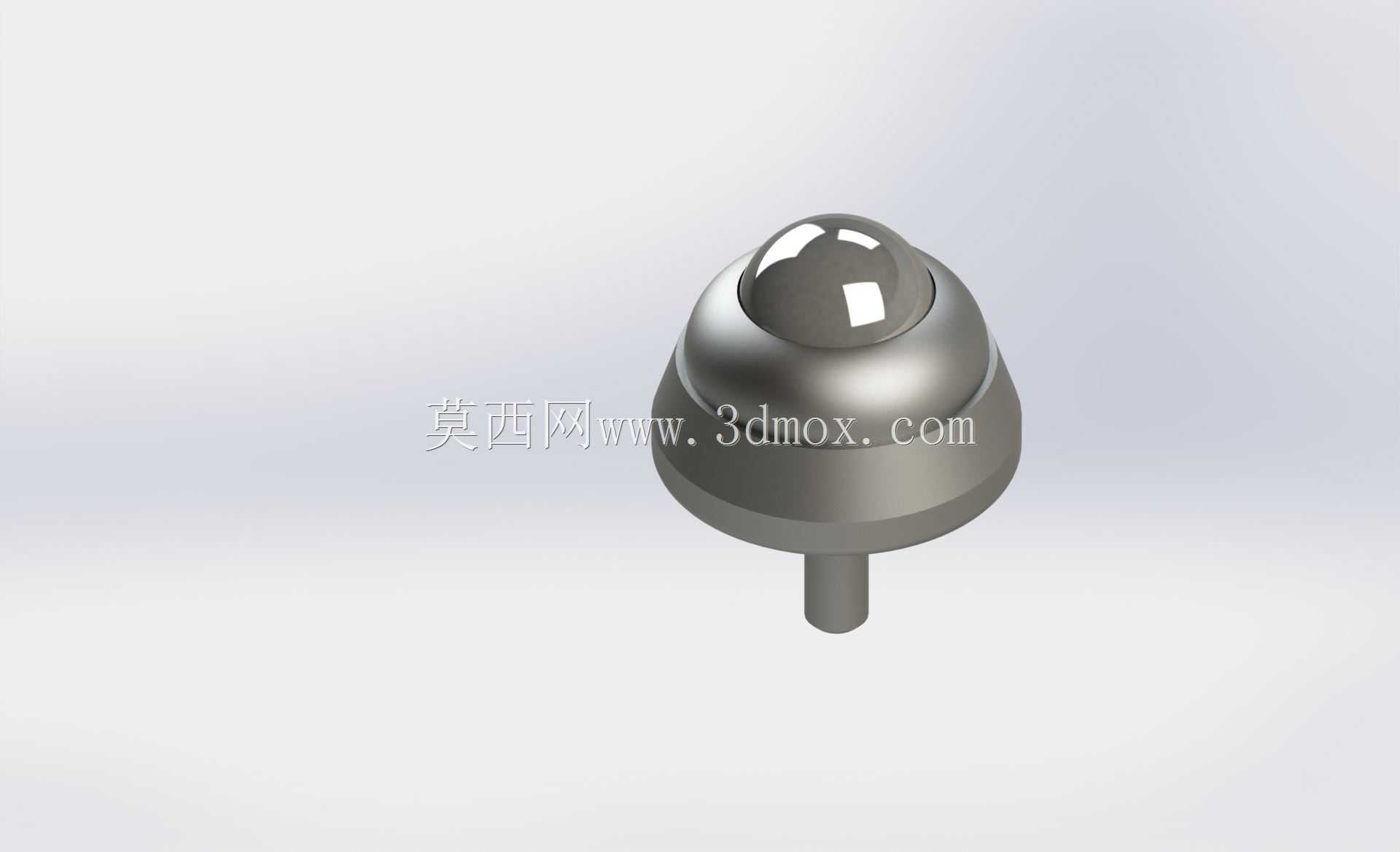

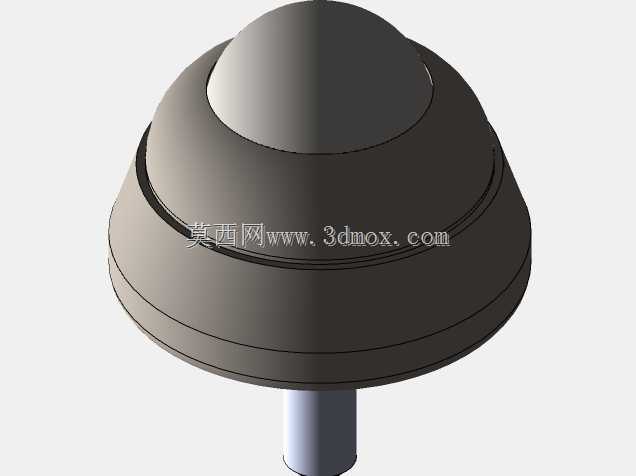

　　从结构设计来看，这款传输球采用冲压成型的碗状壳体作为承载基体，壳体内部包裹主承载钢珠，钢珠和壳体之间排布有细小的支撑滚珠，用来降低钢珠转动时的摩擦阻力，同时把顶部承载的载荷均匀分散到整个壳体上，避免钢珠局部受力过大出现卡滞或者壳体变形。底部伸出的圆柱定位销是安装基准，安装时直接插入安装板预先加工好的定位孔内，不需要额外做法兰固定或者螺纹锁紧，安装效率很高，适合在密集排布的传输台面上批量使用，比如玻璃加工生产线的进料台，往往会在台面上按矩阵排布几十上百个这类万向球，玻璃板材放在上面，工人只需要很小的力就能推动几百公斤的玻璃完成对位、转向、移送的操作，不会刮花玻璃表面。

　　设计这类零件的时候，首先要核算的是单颗球的额定承载能力，这款结构对应50公斤到120公斤的承载区间，选型的时候要根据工件总重量、排布的球头数量，预留至少1.5倍的安全系数，避免工件压上去之后钢珠下陷、转动不畅。壳体采用镀锌冲压工艺，一方面是冲压工艺适合批量生产，壳体的球面弧度一致性好，能保证内部钢珠的转动间隙均匀，不会出现个别球头过松或者过紧的问题；另一方面镀锌层可以应对车间里的切削液、潮气腐蚀，延长零件的使用寿命，不需要额外做表面防锈处理。

　　安装边界上需要注意，底部定位销的直径和安装板的开孔要采用间隙配合，公差控制在H8/h7区间即可，过盈配合会导致安装时壳体受挤压变形，卡住内部钢珠，间隙过大则会导致球头安装后歪斜，承载面不在同一平面，工件推送时会出现颠簸。安装板的厚度要和定位销的长度匹配，保证安装后球头的承载面高出安装板表面3-5mm，既不能太高导致工件放置不稳，也不能太低让工件和安装板表面发生摩擦。另外要注意使用温度区间，这款结构的密封和润滑适配零下20摄氏度到100摄氏度的工作环境，如果是在高温烘烤线或者低温冷链输送场景使用，需要更换对应的润滑脂和密封件，普通工况下采用常规锂基脂润滑即可，定期清理钢珠缝隙里的切屑、灰尘，就能保证长期顺畅转动。

　　在实际产线应用里，这类万向球除了用在水平输送台面上，也会用在转角过渡工位、顶升移栽机构的承载面上，比如工装板从主线体分流到支线体的时候，顶升机构顶起一排万向球，把工装板托离主线体的辊筒面，就可以横向推送到支线体上，不需要额外设置横向输送的皮带或者辊筒，能大幅简化机构结构，降低设备制造成本。还有在钣金折弯、冲压工位的出料台，排布这类万向球可以让工人轻松移动厚重的钣金件，不需要抬举搬运，降低劳动强度，同时避免钣金件表面被刮擦划伤。设计排布的时候，要保证工件的最小支撑边长范围内至少有3颗万向球同时接触承载，避免工件倾斜、卡料，对于重量分布不均匀的工件，要在重心位置加密排布万向球，防止局部载荷过大压坏球头。
