钣金折弯安装支架配套方形功能盒结构

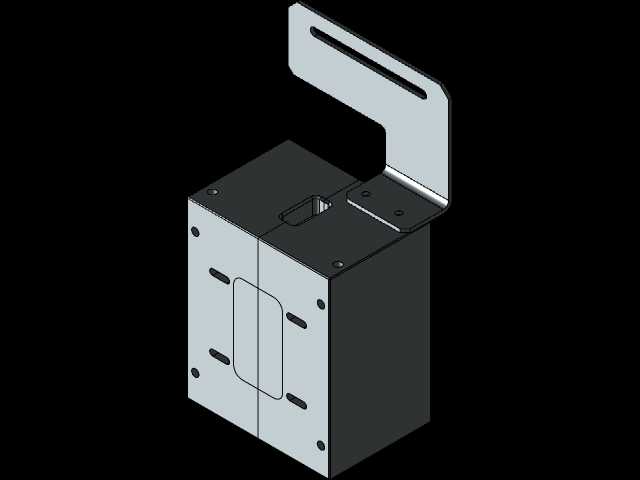

　　这套钣金组合结构在工业现场的小型功能模块安装场景中适配性极强，常见于生产线旁的传感信号中转、小型气动控制单元集成、工位辅助供电模块的承载安装，区别于标准型材搭建的安装架，这套结构完全针对特定安装空间做了定制化折弯设计，不需要额外搭配拼接件就能直接完成模块固定与走线避让。从结构拆分来看，主体方形盒体采用1.5mm厚冷轧钢板折弯拼焊而成，盒体正面预留了两组对称的长圆形安装腰孔，腰孔的长度方向预留了3mm的调节余量，方便内部功能模块安装时对位调整，不需要在安装现场重新扩孔；盒体侧面做了内凹的抠手位，深度刚好满足成年人手指施力的空间，日常维护拆卸时不需要额外借助工具就能掀开盒盖，抠手位边缘做了R2的圆角处理，避免钣金锐边划伤操作人员。

　　盒体顶部配套的L型折弯支架是整套结构的核心安装承载件，支架竖直段开了一条通长的腰型安装槽，槽宽适配M6的膨胀螺栓或设备安装螺丝，竖直方向的调节行程达到80mm，能适配不同高度的安装基面找平需求；支架水平段与盒体顶面通过两颗M4沉头螺丝固定，沉头孔做了锪平处理，螺丝安装后完全与板面齐平，不会突出表面干涉其他部件。设计阶段优先考虑了现场安装的容错性，所有安装孔位都预留了至少2mm的对位公差，避免因为基面加工误差导致无法装配；折弯处的内R角统一按照板材厚度的1倍设置，既保证折弯处的结构强度，不会因为应力集中出现开裂，也能控制折弯回弹量在公差允许范围内，不需要后续二次校形。盒体内部的净空间尺寸为120mm100mm80mm，

　　刚好能容纳常规的小型继电器组、接线端子排或者微型气阀组件，内部侧壁预留了M3的螺丝柱安装位，不需要额外焊接螺母就能直接固定内部的功能元件；盒体的拼接缝隙控制在0.3mm以内，既满足日常防尘的需求，也不会因为缝隙过小导致盒盖拆装卡滞。支架的水平段与竖直段折弯处做了加强压筋，压筋深度2mm，在不增加板材厚度的前提下，能将支架的承重能力提升40%以上，避免长期挂载后出现折弯变形；支架的外露边缘全部做了去毛刺处理，安装时不会割伤布线的线缆外皮。这套结构的安装边界也做了充分考量，整体安装后突出安装基面的总厚度为110mm，不会占用过多的工位侧向空间，在设备旁的狭窄安装位也能顺利布置；走线可以从盒体顶部与支架衔接的预留缺口穿出，

　　缺口处做了翻边处理，线缆穿过时不会被锐边割破绝缘层，同时也能对线缆起到一定的固定作用，避免长期拉扯导致接线松脱。不同于市面上通用的安装盒，这套结构把安装支架与功能盒做了一体化设计，减少了现场安装的配件数量，装配时只需要先将支架固定在安装基面，再把装好内部元件的盒体固定在支架上即可，整个安装过程不超过10分钟，大幅提升了现场施工的效率。盒体表面采用静电喷塑处理，涂层厚度控制在60-80μm，能适应车间内的轻度油污、粉尘环境，长期使用不会出现涂层脱落生锈的问题；所有钣金件的折弯公差控制在±0.2mm以内，装配时的互换性良好，批量更换时不需要重新配打孔位。在结构验证阶段，针对支架的承重做了静载荷测试，挂载2kg的功能模块持续72小时，支架的变形量小于0.1mm，完全满足工业现场长期使用的强度要求；盒体的开合测试做了超过500次，抠手位与盒盖的衔接处没有出现变形或卡滞的情况，能满足日常维护的频繁开合需求。
