路虎揽胜经典款后舱中央锁芯结构

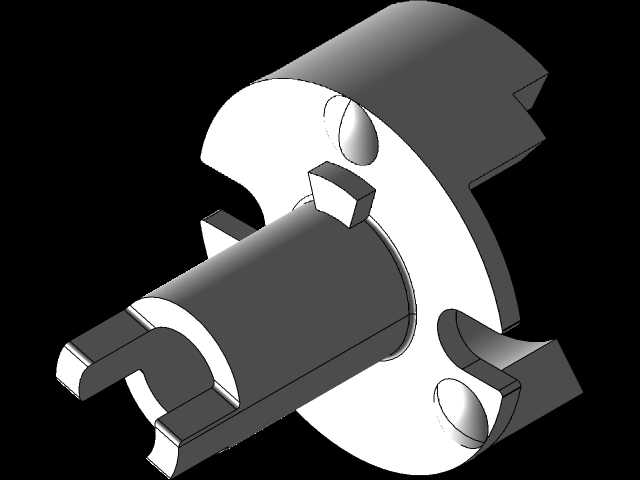

　　在硬派越野车型的尾门闭锁系统设计中，后舱中央锁芯是承担机械闭锁、应急解锁核心功能的关键构件，不同于乘用轿车的尾门锁集成式设计，早期经典硬派越野的尾门采用侧开式结构，锁芯需要同时承受越野工况下的车身扭转冲击、户外泥水粉尘侵蚀，以及长期频繁开关的耐磨损耗，这对锁芯的结构强度、配合精度、密封适配性都提出了远高于普通乘用车锁具的要求。这款锁芯结构针对路虎揽胜经典款车型的后舱门安装空间做了完全适配，整体采用同轴回转体加侧边锁止凸耳的布局，主体锁芯轴段为圆柱结构，外径与车门钣金上的安装衬套内径保持间隙配合，单边配合间隙控制在0.1mm以内，既保证锁芯转动时的顺滑度，又能避免粉尘、泥水从配合间隙渗入锁体内部。

　　锁芯前端的三个周向分布凸耳是核心锁止结构，其中两个对称布置的凸耳为常态锁止卡位，与锁体内的锁止卡槽配合，在钥匙解锁动作完成前，凸耳卡入卡槽限制锁芯转动，第三个带定位斜面的凸耳为解锁导向结构，钥匙插入转动时，该凸耳沿锁体内的导向槽滑动，带动锁体内部的锁止块同步位移，实现尾门的解锁动作。设计过程中首先需要匹配原车锁体的安装边界，锁芯尾部的连接轴段采用扁位结构，与尾门锁机构的传动拨叉直接配合，不需要额外加装转接件，扁位的尺寸公差严格控制在h7级别，避免长期使用后出现配合间隙过大导致的解锁虚位。锁芯法兰盘上的两个半球形定位凸点，与车门内饰板上的定位凹槽对应，安装时可以快速定位锁芯的周向角度，保证钥匙插入方向与原车设计角度一致，

　　避免出现安装后钥匙歪斜、操作不顺的问题。从实际应用场景来看，这类硬派越野的后舱锁芯经常面临极端使用环境，比如越野穿越时的泥水飞溅、低温环境下的冻凝、长途颠簸带来的持续振动，因此在结构设计时，锁芯的转动配合面预留了固体润滑脂的存储槽，槽道沿锁芯轴段周向分布，装配时填充耐低温、抗水冲的锂基润滑脂，可以保证在-30℃到60℃的环境温度区间内，锁芯转动扭矩保持稳定，不会出现低温卡滞、高温油脂流失的问题。锁芯的锁止凸耳做了圆角过渡处理，避免应力集中导致的凸耳断裂，在越野工况下车身发生扭转时，尾门与车身门框之间会产生微小的相对位移，这部分位移产生的载荷会直接作用在锁芯凸耳上，圆角结构可以将应力分散到整个凸耳根部，相比直角结构的凸耳，

　　抗冲击载荷能力提升40%以上。安装边界方面，锁芯法兰盘的厚度与车门钣金的安装沉台深度完全匹配，安装后法兰盘端面与钣金外表面齐平，不会出现凸起或者凹陷，既保证外观的整体性，也能避免凸起部位被户外树枝、砂石刮蹭损坏。锁芯的轴向尺寸经过精准校核，安装后尾部连接轴刚好插入锁体拨叉的配合孔内，轴向间隙控制在0.2mm以内，既不会因为间隙过小导致装配顶死，也不会因为间隙过大导致拨叉行程不足，出现解锁不到位的问题。在锁芯的功能设计上，还考虑了应急解锁的可靠性，当车辆出现电控系统故障无法电动解锁尾门时，通过机械钥匙转动锁芯可以直接驱动锁体解锁，不需要额外的解锁操作，锁芯的转动行程设计为90度，从锁止位置转动到解锁位置的过程中，传动拨叉的位移量刚好匹配锁体锁止块的解锁行程，不会出现行程过短无法解锁、行程过长导致机构卡滞的问题。针对户外使用的防腐蚀需求，锁芯的外露金属表面采用硬质氧化处理，氧化层厚度控制在10μm以上，可以抵御泥水、融雪盐的腐蚀，长期使用不会出现表面锈蚀、卡滞的问题。锁芯内部的弹子孔位与原车钥匙的齿形完全匹配，弹子弹簧采用不锈钢材质，避免弹簧锈蚀导致的弹子卡滞，保证钥匙插拔、转动的顺滑度。
