6mm不锈钢拨动式插销门锁结构

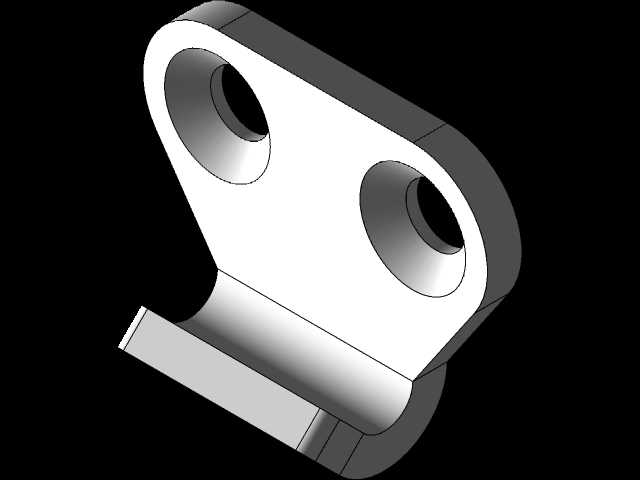

　　这款6mm规格的不锈钢拨动插销，属于工业场景中常用的压紧式锁闭构件，日常多被应用在设备检修门、小型机柜侧门、工装夹具防护盖板、户外箱体舱门这类需要频繁开合、同时要求闭合后具备一定防松压紧力的部位，和普通民用插销不同，它的锁闭过程不需要额外挂锁或者紧固件辅助，单靠手动扳动拨杆就能完成锁止与解锁，操作行程短，戴劳保手套也能顺利完成动作，很适合车间、户外设备这类操作环境不算精细的场景。从结构设计逻辑来看，整个构件分为三个核心安装单元：顶部的固定挂座、中部的联动拨杆组件、底部的锁扣基座，三个部件全部采用304不锈钢冲压+机加工成型，杆类零件做了圆角钝化处理，没有尖锐的冲切毛边，避免操作人员开合时刮擦受伤。顶部挂座设计了两个沉头安装孔，

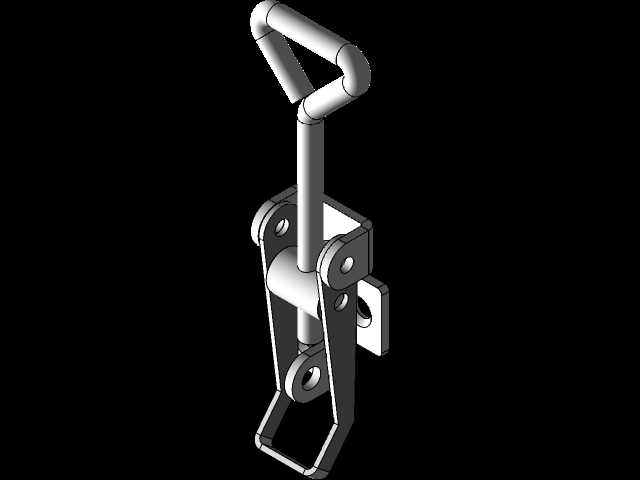

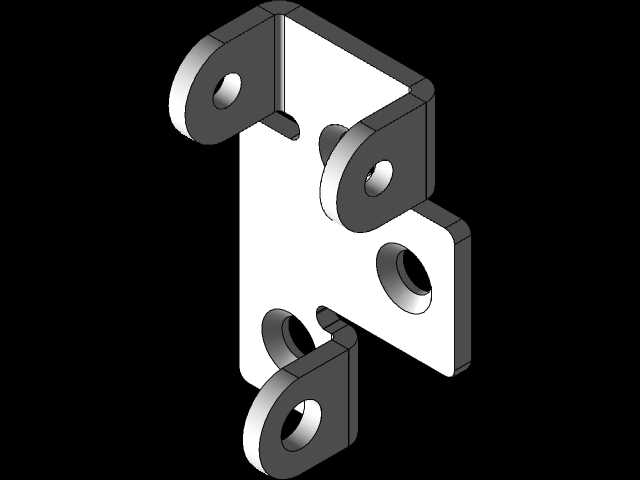

　　孔位间距适配常用的M5/M6紧固件，安装面做了0.5mm的下沉台阶，能让螺丝头完全埋入座体内部，不会突出表面勾挂线缆或者操作人员衣物；中部的拨杆采用弯折成型的环形握把，握把的弯折角度刚好贴合人手扳动时的施力方向，锁止状态下握把会自然贴合到安装面一侧，不会向外突出占用额外空间，避免设备搬运或者人员通行时被误碰解锁。底部的锁扣基座同样采用双孔安装设计，和顶部挂座的安装基准面保持共面，安装时只需要保证两个基座的中心距在设计公差范围内，拨杆组件就能顺畅卡入锁扣位置，锁止后整个构件会对门体施加一个沿杆身方向的拉紧力，能抵消门体密封胶条的反弹力，避免设备运行过程中因为振动出现门体松脱、缝隙变大的问题。从安装边界尺寸来看，

　　整个锁具完全锁闭后的总长度控制在120mm左右，最大宽度不超过35mm，突出安装面的最大高度为28mm，不管是安装在1.5-3mm厚度的钣金门边上，还是安装在厚度5mm以内的铝型材框架舱门上，都不需要额外做沉台或者避让结构，直接在安装面打孔固定即可。设计时特意在拨杆和锁扣的配合位置做了1.5mm的可调余量，就算两个安装座的固定位置出现小范围的装配偏差，也能通过拨杆的铰接间隙自动补偿，不会出现卡滞、锁不到位的情况；铰接位置的销轴采用铆接固定，装配完成后没有多余的可拆卸零件，避免设备长期振动后销轴脱落导致锁具失效，所有铰接转动位置都预留了微小的配合间隙，就算长期在潮湿、多粉尘的环境下使用，出现轻微浮锈或者积尘也不会出现拨杆扳不动的情况。

　　和普通的弹簧插销相比，这种拨动式结构的锁闭力完全由金属构件的刚性形变提供，没有内置弹簧这类易损件，使用寿命更长，抗疲劳性能更好，就算经过上万次的开合循环，锁止的压紧力也不会出现明显衰减；在一些需要快速开合的设备防护门场景下，这种结构不需要额外的工具，单手就能完成解锁开门的动作，比螺栓压紧、搭扣挂锁的结构操作效率高很多，同时锁止后具备明确的到位手感，操作人员不需要额外检查就能确认门体已经完全锁闭，能减少因为门体未锁好导致的设备运行安全隐患。针对户外使用的场景，整个构件的不锈钢材质本身具备不错的防锈能力，不需要额外做表面喷涂或者电镀处理，长期暴露在户外雨淋、温差变化的环境下也不会出现表层脱落、锈蚀卡滞的问题，很适合用在户外配电箱、工程车辆工具箱、环卫设备舱门这类维护频率不算高、但要求锁具可靠性高的部位。建模过程中所有的铰接配合位置都按照实际装配公差预留了间隙，安装孔位的尺寸、沉头深度都完全对应实际五金件的标准参数，不管是用来做设备的整机装配干涉检查，还是用来出加工件的工程图，都能直接调用，不需要再额外调整尺寸参数；整个结构的受力路径也做了对应优化，拨杆在锁止位置时刚好处于力学上的死点位置，就算门体受到向外的冲击力，也不会自行解锁，必须人工扳动拨杆才能完成解锁动作，安全冗余度足够应对大部分工业场景的使用需求。
