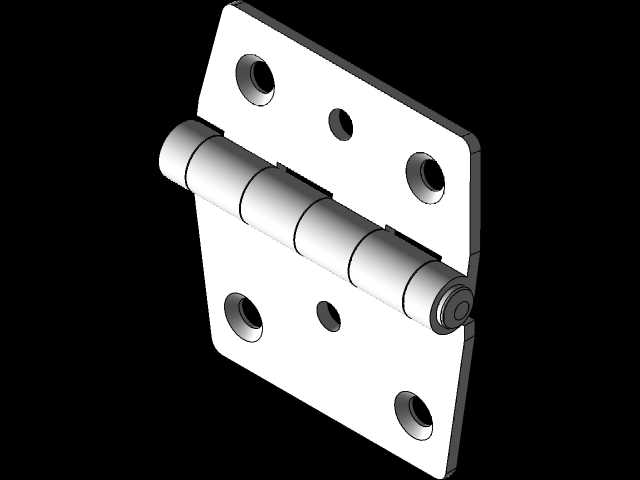

不锈钢合页铰链结构三维设计

　　日常设备运维、柜体装配、门窗安装场景里，铰链是实现转动开合的核心连接件，这款不锈钢材质的铰链，针对潮湿、高腐蚀的使用场景做了材质适配，在厨卫柜体、户外设备箱、工业防护门这类对防锈有要求的安装场景中适配性极强。从实际使用的角度看，这类铰链的核心功能是实现两个被连接件之间的定轴转动，同时承担开合过程中的径向与轴向载荷，避免门板或盖板出现下垂、错位、开合卡滞的问题。

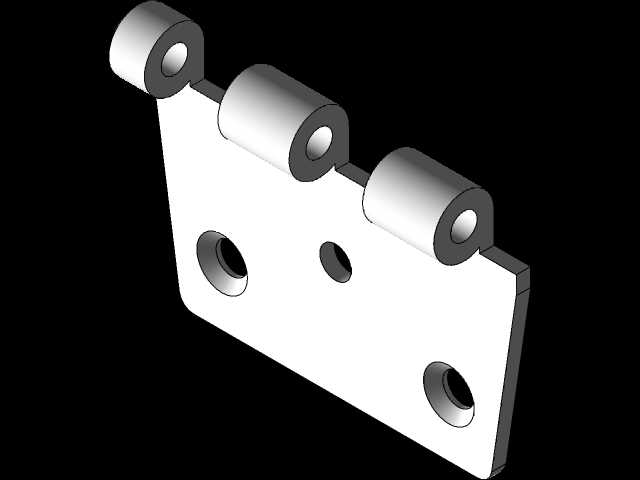

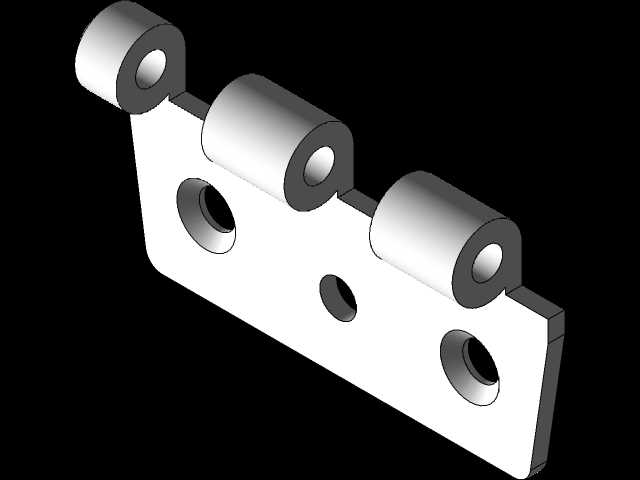

　　设计这款铰链时，首先要确定的是转动副的配合间隙，铰轴与卷圆筒之间的间隙不能过大，否则长期开合后会出现旷量，导致门板闭合错位；间隙也不能过小，否则不锈钢表面的摩擦阻力会让开合手感发涩，甚至在温差变化出现热胀冷缩时出现抱死的情况。两个页片的安装孔位采用了对称排布设计，大孔用于穿入主固定螺丝，小孔用于定位销或者辅助固定螺丝，安装时可以先通过小孔打入定位销确定页片位置，再锁紧主固定螺丝，避免安装过程中页片偏移导致的上下错位。页片与卷圆筒的连接位置做了圆弧过渡，没有尖锐的应力集中棱角，在承受门板自重带来的弯矩时，应力可以均匀分散到整个页片平面，不会在卷圆根部出现应力断裂的问题。

　　从安装边界来看，这款铰链的两个页片在完全闭合时处于同一平面，完全打开时可以实现180度的开合角度，安装时需要在两个被连接件的贴合位置预留出卷圆筒的避让空间，避免开合过程中卷圆部分与门板或门框发生干涉。页片的厚度经过载荷校核，能够匹配常规厚度的实木柜门、不锈钢设备箱门、户外配电箱门的自重需求，固定孔的沉头深度适配标准的沉头螺丝，安装后螺丝头不会突出页片表面，不会影响门板的闭合平整度。铰轴的两端做了铆压封边处理，不会在长期开合过程中出现轴销脱出的问题，卷圆筒的分段式设计，让两个页片的受力点均匀分布在整个铰轴长度上，不会出现单侧受力导致的轴销弯曲变形。

　　在实际选型应用中，这类不锈钢铰链不需要额外添加润滑结构，不锈钢本身的自润滑特性加上合理的配合间隙，即使在厨卫的高湿度、多油烟环境，或者户外的雨淋、粉尘环境下，也能长期保持顺畅的开合手感，不会像铁质铰链那样出现锈死、无法开合的问题。页片的平面平整度控制在合理公差范围内，安装后与门板、门框的贴合面不会出现缝隙，固定螺丝锁紧后不会出现页片翘曲的问题。针对不同的安装场景，页片上的孔位间距符合通用的五金安装孔位标准，可以直接替换同规格的旧铰链，不需要在门板上重新打孔，降低现场安装的改造工作量。

　　设计建模过程中，转动副的同轴度是核心控制要点，所有卷圆筒的内孔中心必须在同一条直线上，否则组装后会出现铰轴穿入困难、开合阻力大的问题。页片的边缘做了小倒角处理，安装和使用过程中不会划伤操作人员的手部，卷圆筒的外圆与页片平面的过渡位置做了圆滑处理，开合过程中不会与门框边缘发生剐蹭。这款铰链的结构没有多余的复杂零件，整体由两个冲压页片、一根铰轴组成，生产加工时可以通过冲压、卷圆、铆压的工序完成批量制造，零件数量少，装配工序简单，长期使用的故障率极低，即使出现损坏也可以快速整体替换，维护成本极低。在工业设备的防护门安装场景中，这类铰链还可以搭配限位结构使用，控制门板的最大开合角度，避免门板开合角度过大碰撞到周边的设备管线，在民用家具场景中，平整的页片表面可以直接做拉丝或者抛光处理，与不锈钢柜体、实木柜门的外观风格适配，不需要额外做装饰遮盖。
