铝制不可折叠助行行走架结构设计

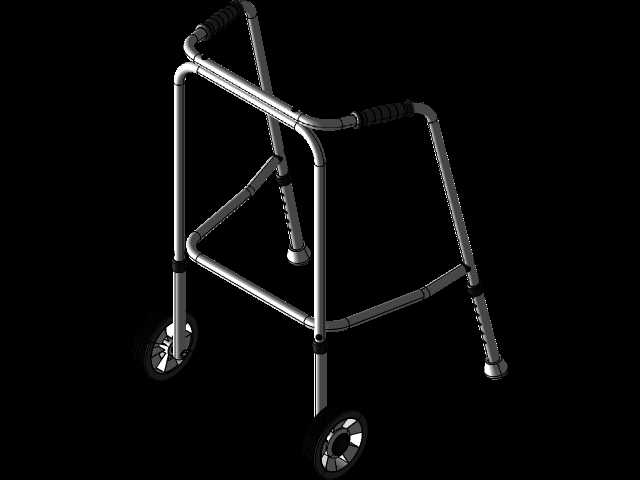

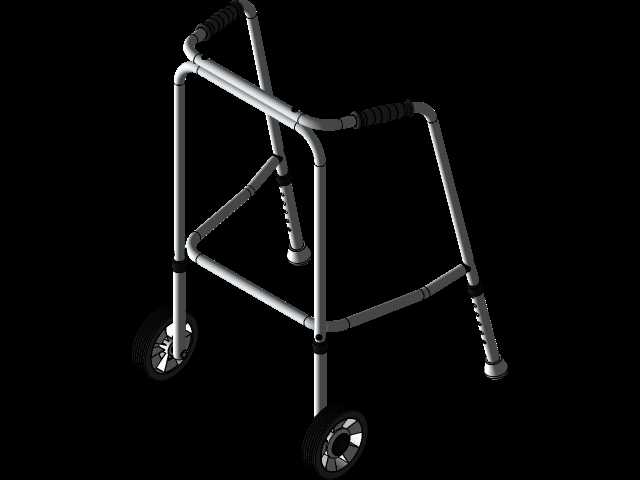

　　这款铝制行走架主要面向下肢行动障碍群体的日常移动辅助场景，常见于医院康复科、养老护理机构、家庭居家护理场景，也可用于术后康复阶段的步态训练支撑，替代传统陪护人员的人力搀扶，降低陪护人员的工作强度，同时给使用者提供稳定的自主移动支撑。从结构设计逻辑来看，整体采用无折叠的一体式焊接框架结构，相比折叠款助行架，一体式结构省去了折叠铰接节点，避免了铰接位置长期使用产生的间隙松动问题，整体框架的抗扭刚度更高，承重状态下的形变量更小，适合对支撑稳定性要求更高的使用场景，比如下肢肌力不足、平衡能力较差的使用者，不会因为架体铰接处的旷量产生晃动引发失衡风险。架体主体采用铝合金圆管弯折焊接成型，管材壁厚根据受力位置做差异化匹配，

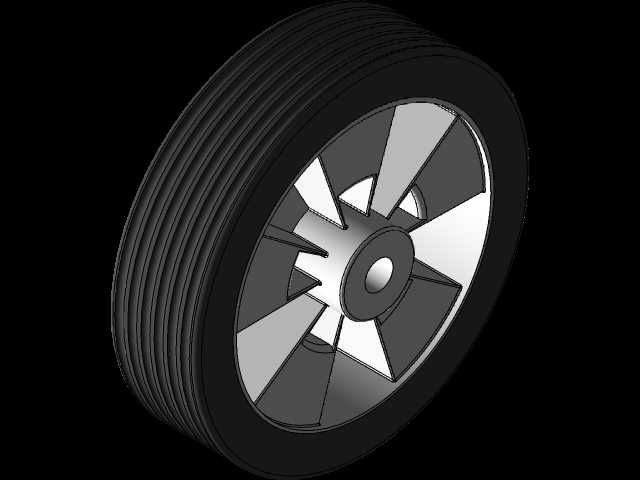

　　主承重竖管采用较厚的管壁规格，横向连接撑杆在满足抗扭要求的前提下适当减薄壁厚，在保证整体结构强度的同时控制整体自重，相比钢制同规格助行架重量降低40%以上，方便使用者自行挪动架体，也便于护理人员转移搬运。架体的扶手位置采用包覆式防滑泡棉设计，泡棉表面做防滑纹理处理，握持时的摩擦力足够，即使手部出汗也不会出现打滑问题，扶手的高度根据人体站立时的肘部自然弯曲角度设置，匹配多数成年使用者的握持高度，竖管下段设置多档高度调节孔位，通过弹性销钉实现档位锁定，可根据使用者的身高、下肢长度调整整体架体高度，调节范围覆盖150cm到185cm身高人群的使用需求，调节操作无需额外工具，手动按压销钉即可完成档位切换。架体前端设置两个定向脚轮，

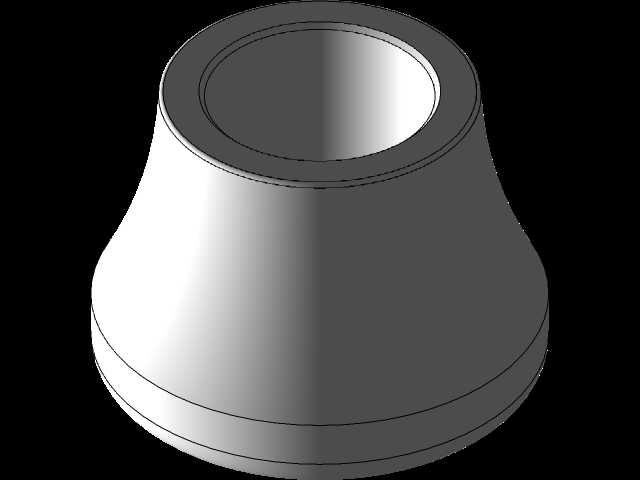

　　脚轮采用硬质耐磨橡胶材质，轮体内部配置滑动轴承，滚动阻力小，推行过程中无卡滞异响，脚轮的安装位置向前探出一定距离，保证架体向前挪动时的滚动顺畅性，同时避免轮体与竖管产生运动干涉；架体后端采用防滑橡胶脚垫，脚垫底部做大面积的防滑纹路设计，与地面接触时的静摩擦力足够，当使用者将体重倚靠在架体上时，后端脚垫不会出现滑移，保证支撑状态下的稳定性，脚垫采用插拔式安装结构，长期使用磨损后可直接更换，无需更换整根竖管，降低后期维护成本。整体框架的横向连接撑杆采用斜向布置的加强结构，在架体承受侧向推力时，斜撑杆可将侧向力分解传递到整个框架，避免单根竖管受力过大产生弯折，架体的所有焊接位置都做打磨圆滑处理，没有尖锐的焊渣凸起，

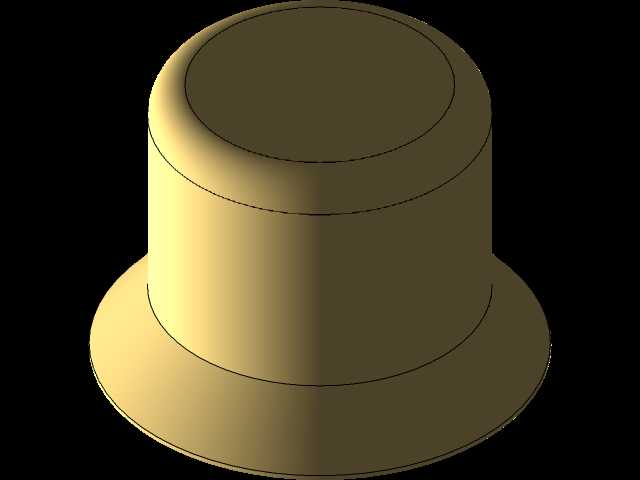

　　避免使用过程中剐蹭衣物或者划伤使用者皮肤，管材的端面都配置塑料封盖，防止管材内部进入灰尘积水，延长架体的使用寿命。从安装边界尺寸来看，架体的整体宽度控制在65cm以内，可顺利通过常规住宅的室内门洞、医院病房的走廊通道，不会出现宽度过大卡滞的问题，架体的纵深长度适配人体站立时的前后支撑距离，向前挪动时步幅控制在合理范围，不会因为纵深过大导致使用者需要过度前倾身体够握扶手，降低使用过程中的腰部负担。设计过程中针对架体的承重性能做了受力仿真验证，在单侧扶手施加100kg的垂直载荷时，架体的最大等效应力远低于铝合金材料的屈服强度，整体形变量控制在2mm以内，满足日常使用的承重要求，不会出现过载弯折的风险。脚轮的转动半径经过匹配计算，架体转向时不会出现轮体与架体管材碰撞的问题，推行转向顺畅，脚垫的接地面积经过优化，在瓷砖、木地板、水泥地面等不同材质的地面上都能保持足够的防滑性能，不会因为地面材质变化出现打滑失效。
