塑料管外螺纹加工专用机头结构

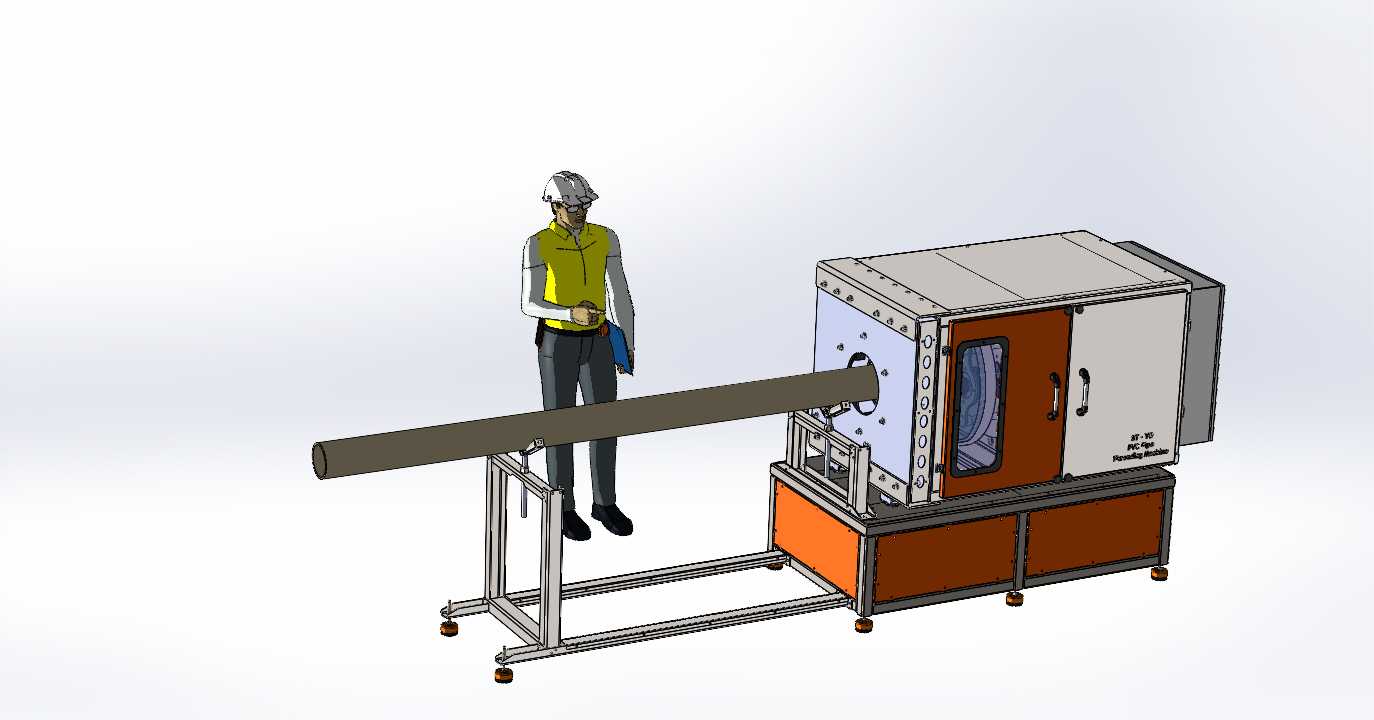

　　这套结构主要面向塑料管材生产线的在线螺纹加工工位，适配大口径PVC、PE类塑料管材的外螺纹成型工序，常见于建筑给排水管材、市政排污塑管、农用灌溉管材的生产车间，安装在管材挤出生产线的冷却定型段后端，与牵引机保持同步运行速率，避免管材输送过程中出现相对滑动划伤管壁。从结构布局来看，整体采用框架式安装背板作为承载基准，背板上预留多组等距安装孔位，可适配不同生产线的机架安装间距，不需要对原有产线的机架做大规模改造，安装时通过螺栓锁紧即可完成定位，安装边界可覆盖直径200mm至600mm区间的常规塑管加工需求，整体框架的轴向长度控制在800mm以内，不会过度占用产线的轴向排布空间，适配多数中小型塑管生产企业的车间场地条件。

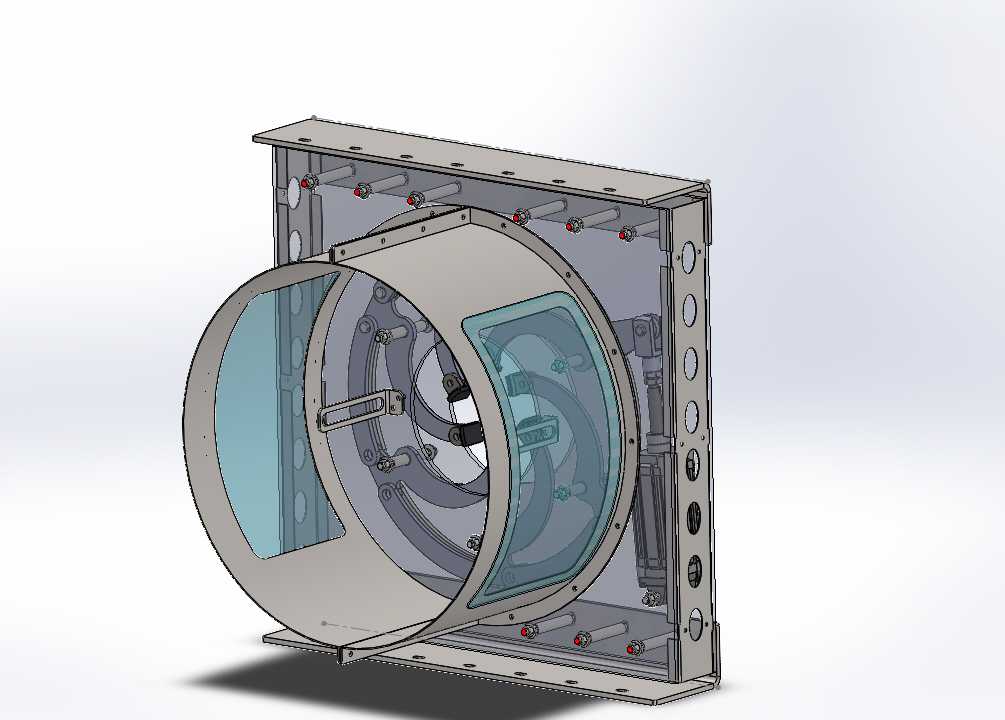

　　核心加工腔体采用圆筒式贯通设计，腔体两端设置透明防护视窗，视窗采用快拆式压条固定，日常清理加工碎屑、检查刀头磨损状态时不需要完全拆解腔体，松开压条即可掀开视窗操作，大幅降低日常维护的停机时长。腔体内环向均匀布置多组螺纹成型刀架，刀架通过线性导轨与背板上的驱动气缸连接，可根据待加工管材的实际外径做径向同步进给，进给行程通过机械限位块做硬限位，避免进给量过大导致管壁切削过度，也能保证不同批次管材加工出的螺纹牙型深度一致，螺纹配合公差控制在行业通用的密封配合范围内，加工完成的管材可直接与同规格的塑料管件旋合，不需要二次补加工。驱动部分采用气动进给方案，气源接口统一布置在背板侧方，与车间常规的0.6-0.8MPa压缩空气管网直接适配，

　　不需要额外配置专用液压站，减少车间的油路污染风险，也降低了设备的后期维护成本。每个刀架的进给路径都做了耐磨导向处理，导向面镶嵌自润滑铜套，长期往复运行也不会出现卡顿、进给偏移的问题，刀头采用标准可替换式机夹刀片，刀片磨损后松开锁紧螺钉即可快速更换，不需要重新做整套刀架的对刀校准，换刀时间可控制在十分钟以内。腔体下方预留碎屑导流槽，加工过程中产生的塑料切屑会顺着导流槽滑落到设备下方的收集盒内，不会堆积在腔体内卡滞刀架运动，也避免切屑被转动的管材带出污染后续的管材标识、包装工位。从设计逻辑上，这套结构没有采用复杂的数控伺服方案，所有动作逻辑都通过常规的气动阀组与行程开关实现，车间的普通设备维护人员即可完成故障排查与零件更换，

　　不需要掌握专业的数控系统调试技能，更适配国内多数中小型塑管生产企业的人员技术能力。结构的整体重心落在安装背板的中下部，安装后不会出现前倾晃动的问题，运行过程中的振动幅度控制在0.1mm以内，不会因为振动导致螺纹牙型出现乱扣、波纹等缺陷。贯通式的腔体设计也预留了足够的中心过料空间，即使管材存在轻微的弯曲变形，也能顺利通过腔体，不会出现卡管、堵料的问题，适配挤出生产线连续化生产的运行特性，不需要因为管材的轻微形位公差频繁调整设备参数。环向布置的刀架在进给时保持同步动作，加工出的螺纹与管材本体的同轴度误差可控制在0.2mm以内，保证后续管件连接时的同轴度要求，避免连接后出现渗漏、接口歪斜的问题。视窗采用高强度透明亚克力材质，既可以清晰观察内部的加工状态，也能阻挡加工过程中飞出的细碎切屑，保护现场操作人员的安全，视窗表面做了防刮涂层处理，长期接触塑料切屑也不会出现大面积划痕影响观察视线。背板上的所有气路管线都采用内置式走线槽布置，管线不会外露在设备外侧，避免车间内的管材搬运、人员走动过程中刮碰管线导致气路脱落，也让整体设备外观更整洁，减少卫生清理的死角。
