外螺纹连接式金属管路转接接头结构

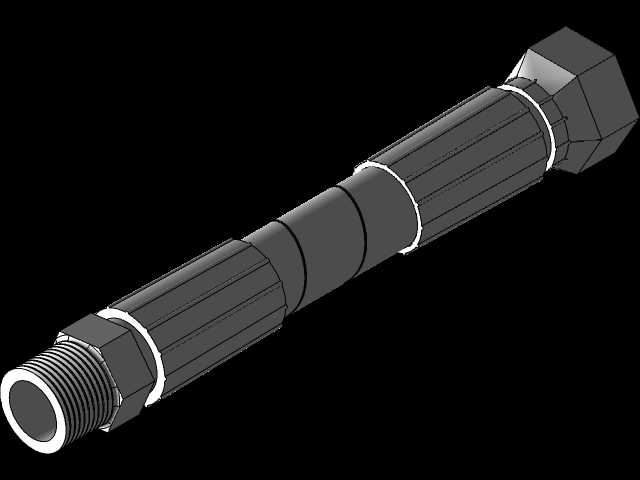

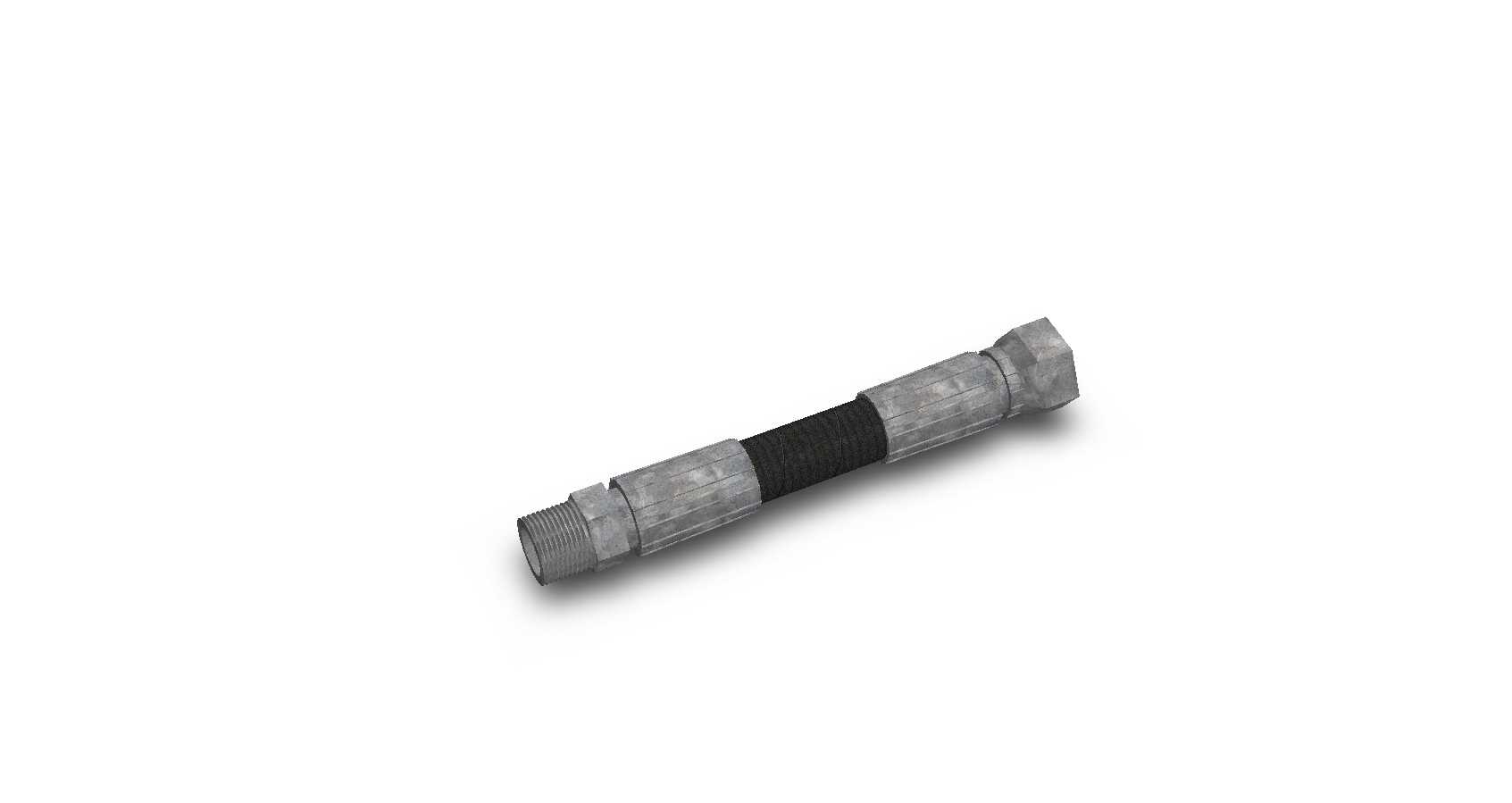

　　这类带外螺纹端的金属管路转接件，在低压流体输送、小型气动回路、设备润滑管路排布场景中应用十分广泛，日常做设备改造、小型液压站布管、车间气路支路延伸时经常会用到这类零件，它的核心作用是实现不同通径管路、不同连接形式管路之间的可靠对接，同时保证连接位置的密封性能，避免输送介质出现泄漏问题。从结构设计来看，零件一端加工有标准外螺纹，可直接拧入对应内螺纹的阀块、设备接口或者管路端接件上，中间段设计有六角拧动结构，方便安装时用扳手施加扭矩，不会出现打滑问题，另一端的结构可适配软管套接或者硬管卡套连接，中间的黑色段为密封包覆层，安装后可贴合对接端面，进一步提升密封可靠性，避免螺纹配合间隙出现渗漏。做这类零件的三维建模时，

　　首先要确认适配的螺纹规格，严格对应国标普通螺纹或者管螺纹的牙型参数，建模时要注意螺纹收尾段的退刀槽尺寸，退刀槽宽度要满足加工刀具的退刀需求，避免加工时出现撞刀问题，同时六角拧动段的对边尺寸要符合标准紧固件的尺寸规范，保证常规扳手可以顺利卡入，不会出现扳手打滑或者卡滞的问题。零件的整体长度要控制在合理范围，既要保证螺纹拧入深度满足连接强度要求，又要避免长度过长导致安装后占用过多管路空间，影响周边其他零部件的排布。安装边界方面，这类接头拧入端的螺纹有效啮合长度要保证不小于螺纹公称直径的1.2倍，才能满足常规压力下的连接强度要求，安装时六角段周边要预留至少1.5倍扳手厚度的操作空间，方便现场施工时扳手可以顺利转动，不会和周边的管路、

　　设备壳体发生干涉。中间密封段的外径要比对接端面的密封槽尺寸略大0.2到0.3毫米，保证装配后密封件可以产生足够的压缩量，实现端面密封，同时压缩量不能过大，避免密封件被过度挤压出现永久变形，缩短使用寿命。在气动回路应用场景中，这类接头可用于支路气路的快速转接，配合快插接头实现气管的快速插拔，在润滑系统中，可用于润滑油管路的对接，承受一定的管路压力，不会因为油压波动出现松动，在小型供水支路中，也可用于金属管路和塑料管路的过渡连接，避免不同材质管路热胀冷缩量不一致导致的连接失效。建模过程中还要注意各段的同轴度要求，外螺纹段和另一端的连接段要保证同轴度公差在0.05毫米以内，避免安装后管路出现偏斜，产生额外的安装应力，

　　长期使用后出现疲劳断裂。零件的边角位置都做了小倒角处理，既可以去除加工毛刺，避免安装时划伤操作人员，也可以引导管路顺利套接，提升装配效率。这类接头的材质一般选用铝合金或者碳钢做表面镀锌处理，兼顾强度和防腐蚀性能，铝合金材质的重量更轻，适合对重量有要求的移动设备管路连接，碳钢镀锌材质的强度更高，适合压力稍高的固定管路场景。实际选型时要根据输送介质的特性、工作压力、环境温度选择对应的材质和密封件材质，输送腐蚀性介质时要选用不锈钢材质，输送高温介质时密封件要选用耐温的氟橡胶材质，避免密封件提前老化失效。做管路排布设计时，要提前核算接头的安装空间，尤其是在密集布管的场景中，要提前预留接头的安装操作空间，避免后期装配时出现无法拧动扳手的问题，同时要考虑后期维护的便利性，接头位置不要布置在被其他零部件完全遮挡的区域，方便后期出现泄漏时可以快速拆卸更换。
