食品加工用巧克力精磨球磨设备结构

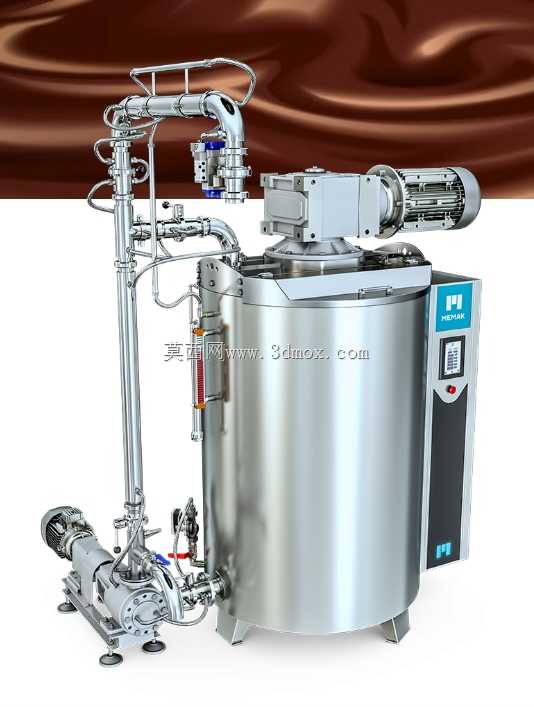

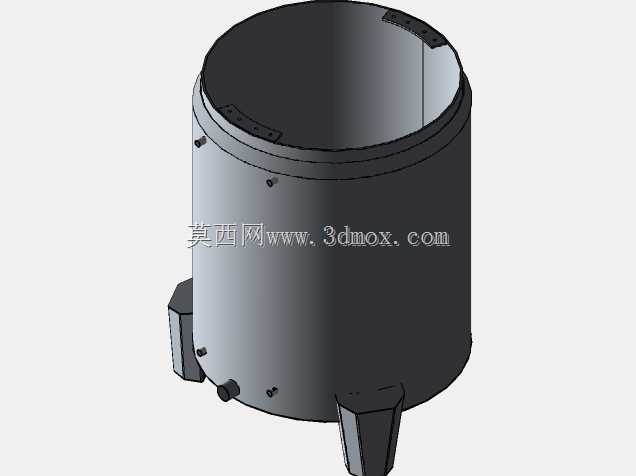

　　这套设备主要面向巧克力及可可制品加工产线设计，核心功能是完成巧克力浆料的超细研磨与均质处理，在实际生产场景中，通常衔接在粗混配料工序之后，将混合好的可可液块、可可脂、糖粉、乳粉等原料混合浆料，通过持续的研磨剪切作用，将浆料中的固体颗粒粒径细化到18-25μm的工艺要求区间，同时保证浆料体系的均匀度，避免后续调温、注模工序出现颗粒感、口感粗糙或者油脂析出分层的问题。设备整体采用立式罐体结构作为研磨主腔体，罐体采用卫生级不锈钢镜面抛光处理，内壁无卫生死角，符合食品接触材料的相关要求，罐体底部设置三个可调式支撑脚，可根据安装地面的平整度调整设备水平度，避免运行过程中因罐体倾斜导致内部研磨介质分布不均，影响研磨效率。主罐体顶部配置驱动单元，

　　采用卧式安装的减速电机直连搅拌研磨机构，传动路径短，传动效率高，运行过程中的振动控制更优，驱动单元旁集成了独立的电控柜，面板上设置触控操作屏与状态指示灯，可直接设定研磨转速、腔体温度、运行时长等参数，设备自带温度监测模块，可实时反馈腔体内浆料温度，避免研磨过程中剪切生温过高导致可可脂风味劣变。设备侧边独立配置螺杆输送泵单元，通过卫生级不锈钢管道与主罐体的上下出料口形成循环回路，在研磨过程中，输送泵可持续将罐体底部的浆料抽出，从罐体顶部回输到腔体内，形成强制循环，避免罐体内不同位置的浆料出现研磨粒度不均的问题，管道上配置了隔膜式压力表、手动截止阀与视镜结构，可实时观察管道内浆料的流动状态与压力参数，在设备维护或者换产清洗时，

　　可通过阀门切换直接将罐内浆料输送到下一道工序，无需额外配置转料泵。管道连接全部采用快装卡箍结构，拆卸方便，可快速完成管道拆解清洗，满足食品生产的CIP清洗要求，罐体侧面还设置了长条式玻璃液位计，可直观观察罐内浆料的液位高度，避免进料过多导致研磨过程中浆料溢出，或者进料不足导致设备空磨损伤内部结构。从安装边界来看，整套设备的主罐体直径约1.2米，包含侧边输送泵与管道的整体横向安装宽度约1.8米，设备总高度约2.2米，安装时需要在侧边预留不小于0.8米的操作维护空间，顶部预留0.5米的吊装维护空间，地面承重要求不小于2吨每平方米，设备的进料口、出料口、电控接口都做了标准化设计，可直接对接现有巧克力产线的上下游设备，无需做过多的管路改造。

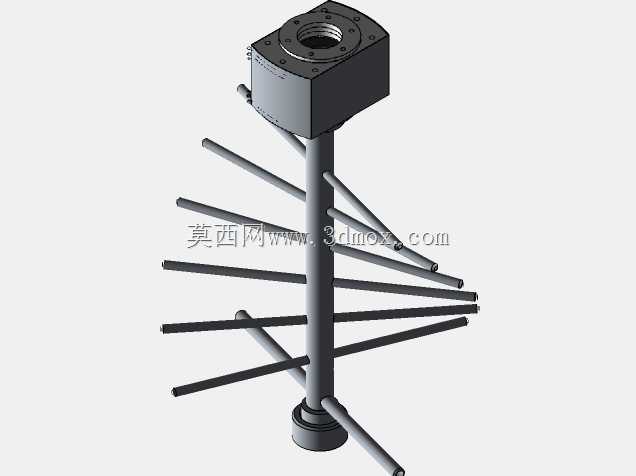

　　在设计思路上，这套设备优先考虑了食品生产的卫生要求与连续生产的稳定性，所有与浆料接触的部件都采用304及以上等级的不锈钢材质，密封件采用食品级氟橡胶材质，耐温耐油脂腐蚀，使用寿命更长；研磨机构采用搅拌臂搭配食品级研磨钢球的结构，通过搅拌臂带动钢球在腔体内产生碰撞、剪切、摩擦作用，持续对浆料中的固体颗粒进行细化，相比传统的卧式辊磨机，这套立式球磨设备的占地面积更小，连续运行的稳定性更高，研磨过程中的浆料温升更容易控制，适合中小型巧克力生产企业或者特种巧克力产品的小批量精细化生产场景。设备的输送泵采用容积式螺杆泵结构，输送过程中对巧克力浆料的剪切作用柔和，不会破坏浆料的晶型结构，输送流量可通过变频调节，匹配不同产能的生产需求，泵体同样采用快装结构，拆解清洗时无需工具即可完成转子与定子的拆卸，清理残留浆料十分方便。在实际选型应用中，可根据产线的产能需求选择对应容积的罐体规格，单批次处理量从50升到500升不等，对应的循环流量也可匹配调整，设备运行时的噪音控制在75分贝以内，无需额外做隔音防护，可直接安装在洁净生产车间内。
