双筒头戴式夜视观测仪结构设计

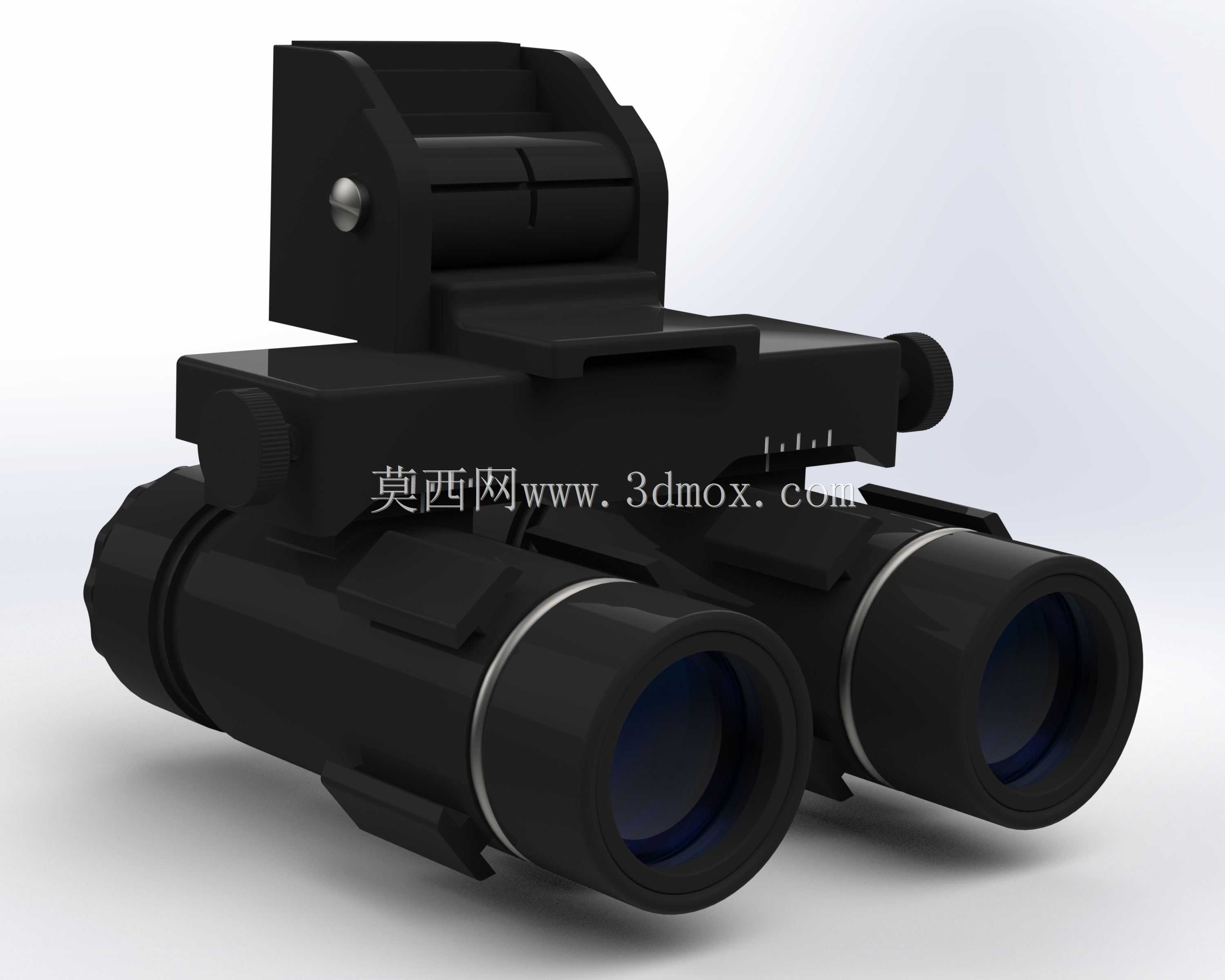

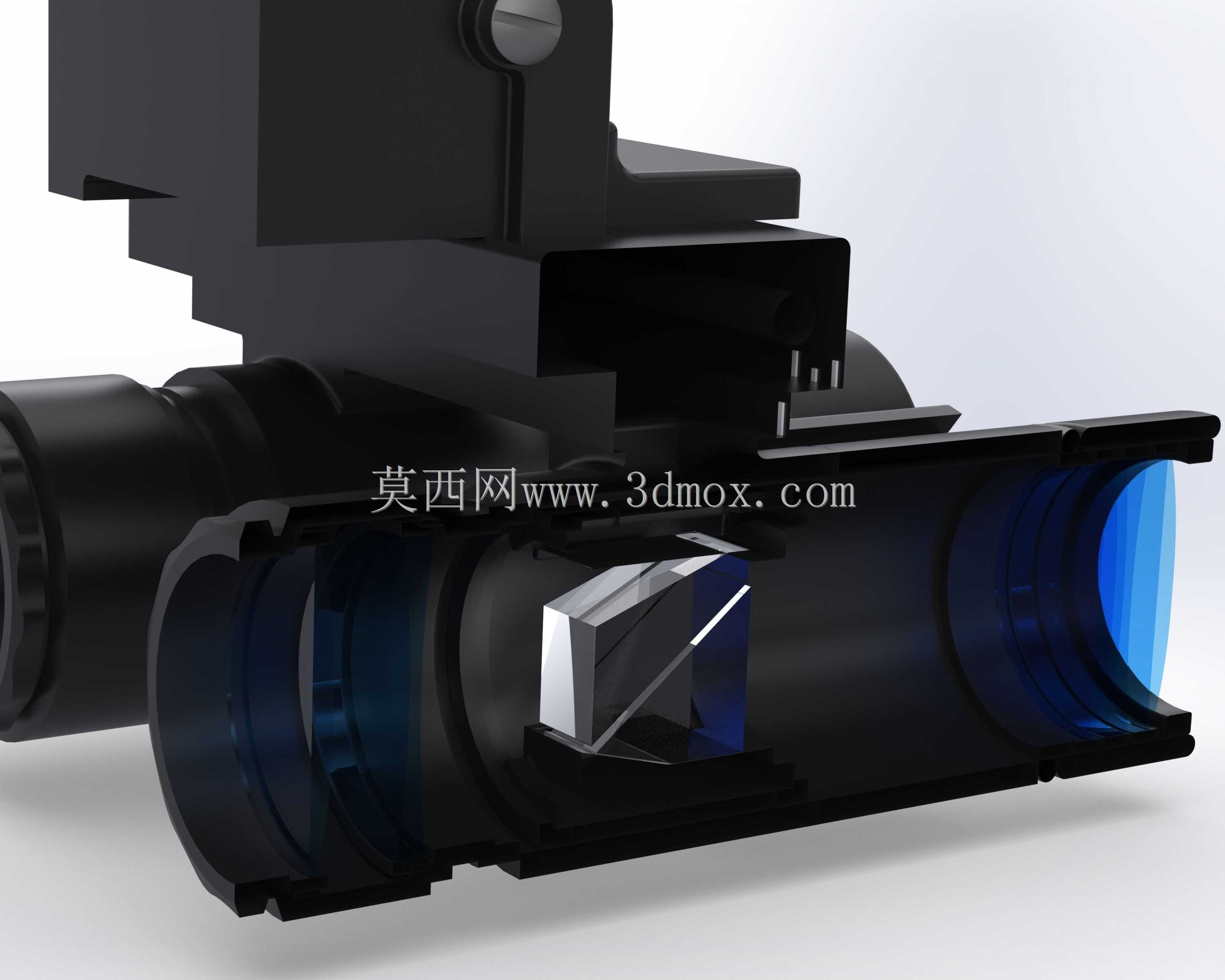

　　这款双筒夜视观测装备的结构设计，核心围绕低光照环境下的手持或头戴适配需求展开，在户外搜救、夜间野外作业、战术场景观测等领域都有明确的应用指向。从结构布局来看，整机采用对称式双镜筒排布，镜筒主体做了分段式结构设计，前端物镜区域预留了多层光学镜片的安装位，镜筒中部做了环形限位凸台，既可以作为物镜组调焦行程的机械限位，也能为外部橡胶防护套提供安装卡位，避免使用过程中防护套移位影响操作。镜身连接基座部分采用了快拆式卡扣结构，基座上方的翻转铰接组件做了阻尼转轴设计，转轴内置的碟形弹簧可以提供恒定的转动阻尼，使用者可以根据观测需求将镜组向上翻折收纳或者向下翻转至观测位置，翻折过程中不会出现松垮晃动的情况，同时铰接位置做了密封槽设计，可以加装O型密封圈满足户外雨天使用的防护要求。

　　从安装边界来看，整套镜组的基座适配标准的皮卡汀尼导轨接口，基座下方的锁紧扳手做了偏心凸轮结构，扳动扳手即可完成快速装拆，不需要额外工具辅助，锁紧后可以承受常规跑动、战术动作带来的冲击载荷，不会出现移位脱落的问题。镜筒的外径控制在42mm，单筒长度为78mm，整套镜组翻折收纳后的整体高度不超过95mm，不会因为尺寸过大干扰使用者佩戴头盔时的头部活动，也不会在俯身动作时碰撞到胸前装备。镜身外壳采用了增强尼龙加纤材质的结构设计，壁厚控制在2.5mm，在关键受力的铰接位置、导轨锁紧位置做了局部加厚到4mm，同时在筋位排布上做了网格状加强筋，既可以控制整体重量，也能保证1.5米高度跌落至硬质地面时结构不会出现开裂，光学组件不会发生偏移。

　　功能设计层面，两个镜筒独立做了视度调节环结构，调节环表面做了滚花纹理，戴薄手套操作时也能精准转动调节，调节行程对应±500度的视度调整范围，可以适配不同视力情况的使用者使用。镜组内部的红外补光模块集成在两个镜筒中间的基座位置，补光角度与物镜观测角度做了同轴校准，不会出现补光区域偏移导致的观测画面边缘暗角问题。电路仓设计在基座的后侧，仓盖做了旋转卡扣结构，更换电池时不需要借助工具，仓盖内侧同样预留了密封胶圈位置，可以避免户外使用时水汽、灰尘进入电路部分造成故障。

　　在结构建模过程中，所有转动配合位置都预留了合理的公差间隙，转轴与轴孔的配合间隙控制在0.02mm到0.03mm之间，既保证转动顺畅，也不会出现旷量。镜筒内部的光学镜片安装位做了台阶式定位结构，每一层镜片的安装槽都预留了点胶槽位，组装时可以通过点胶固定镜片位置，避免受冲击后镜片光轴偏移。整机的棱角位置都做了R2以上的圆角过渡，没有尖锐的棱角结构，避免使用过程中剐蹭装备或者划伤使用者。考虑到夜间使用的操作便利性，所有功能按键都做了凸起的触觉标识，使用者在完全黑暗的环境下通过触摸就能分辨按键功能，不需要借助光源查看。整套结构在设计时还做了重心配平，将重量较大的电池模块布置在靠近安装基座的位置，让整套镜组的重心尽量贴近安装导轨面，减少长时间佩戴时的前倾力矩，降低使用者的颈部负担。
