适用于3D打印的迷你便携LED照明手电结构

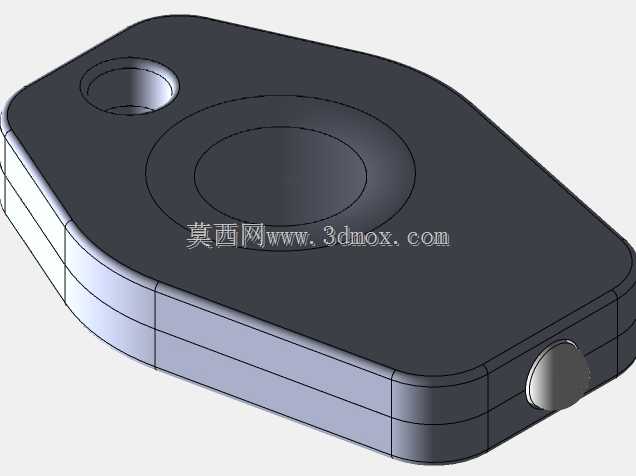

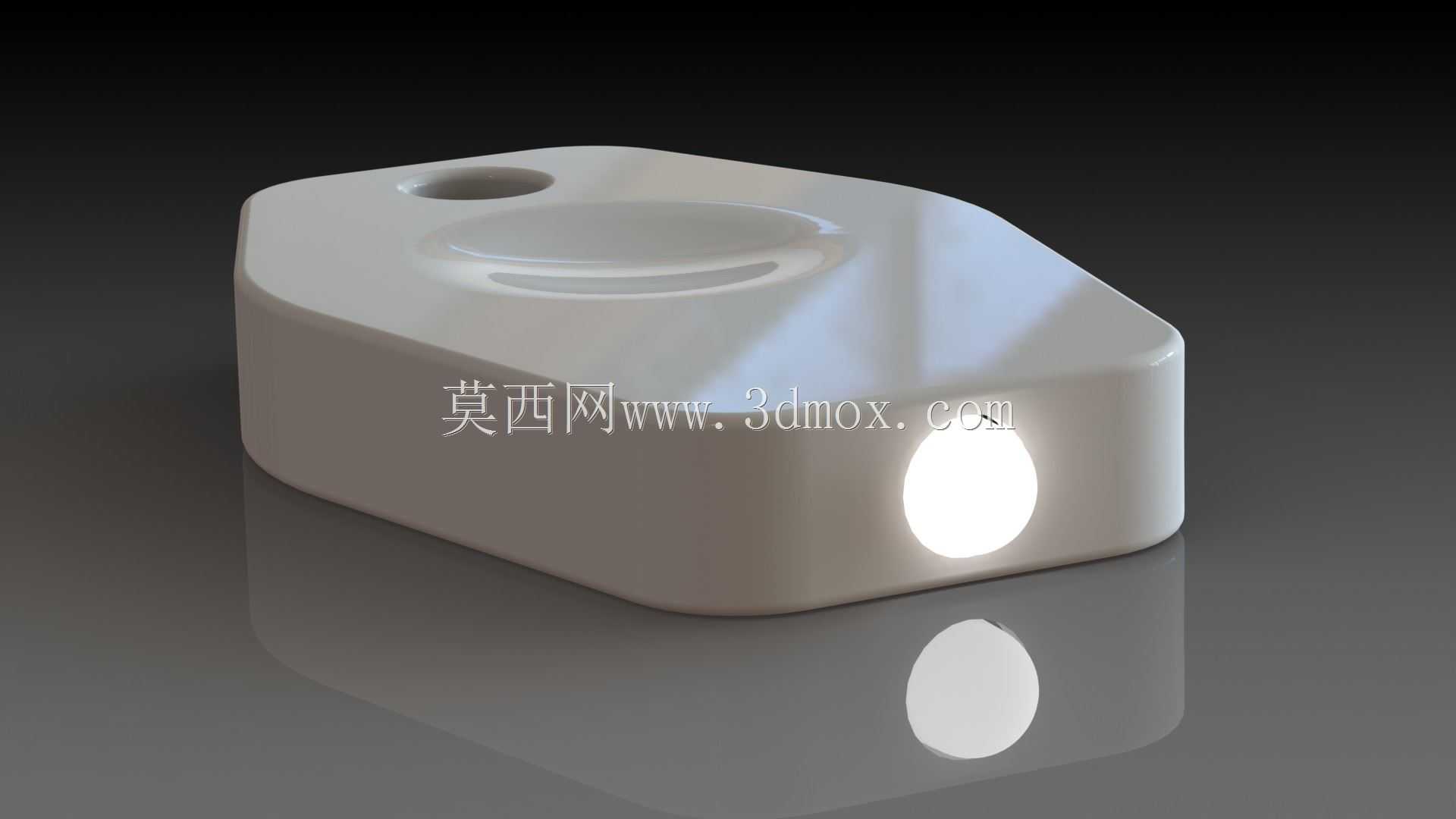

　　这款迷你手持照明装置的结构设计，核心围绕小空间内的功能集成与增材制造工艺适配展开，整体采用无额外紧固件的装配逻辑，所有结构限位、安装位均通过壳体自身的结构特征实现，无需额外螺丝、卡扣配件，适配桌面级FDM3D打印的成型精度要求，打印完成后仅需完成电子元件的嵌装即可正常使用。从实际应用场景来看，这类小型照明装置可覆盖日常随身应急照明、狭小设备检修局部补光、学生科创实践结构验证等多个场景，整体外形采用切角多边形扁平方正造型，边缘做了大圆角过渡处理，既避免3D打印过程中出现尖锐边角的层纹凸起问题，也能提升手持握持的贴合度，单手握持时不会出现硌手的情况，壳体顶部预留的挂孔可直接穿挂钥匙环、挂绳，方便随身携行，不会额外占用收纳空间。

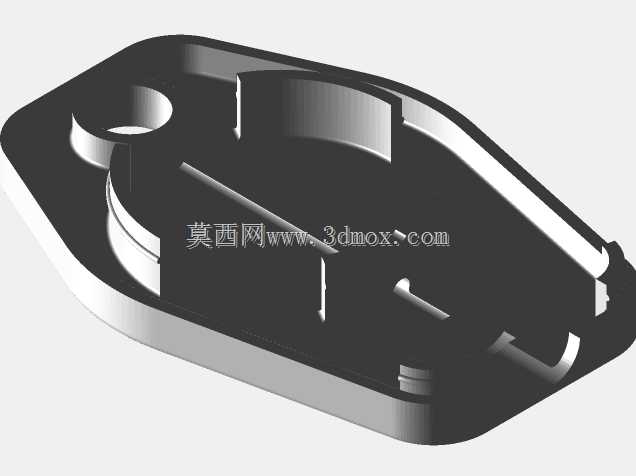

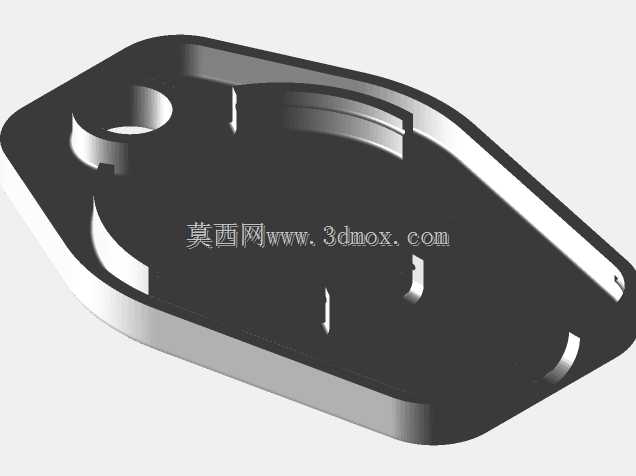

　　结构设计层面，壳体内部预留了标准纽扣电池的安装仓，仓体尺寸完全匹配常用CR20系列纽扣电池的外形公差，仓壁设置了微量的过盈配合筋位，电池装入后可依靠塑料自身的弹性实现固定，无需额外设置电池盖卡扣结构，同时仓体两端预留了金属导电片的嵌装槽，导电片可直接通过过盈压入的方式固定，焊接LED引脚后即可形成完整的供电回路，LED的安装位设置在壳体前端的出光孔处，出光孔做了内凹的沉台设计，既可以保护LED灯珠不受外力磕碰，也能对光线形成一定的聚拢效果，避免光线过度发散影响近距离照明的照度。壳体上表面设置的内凹弧形区域，对应内部的轻触开关安装位，该区域的壁厚做了减薄处理，按压时可产生足够的弹性形变触发开关，无需在壳体表面额外开设开关安装孔，

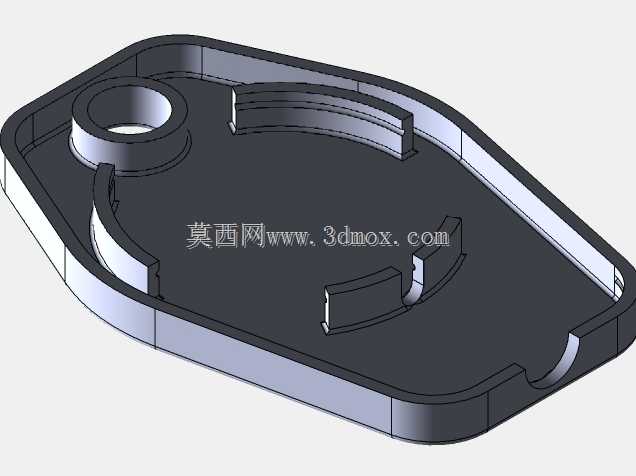

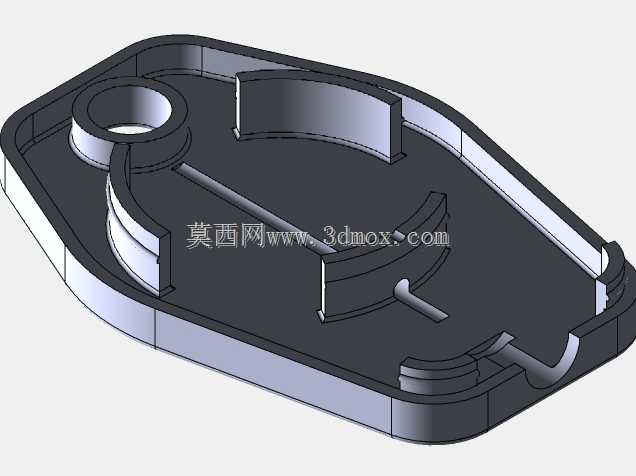

　　既提升了壳体的整体密封性，也减少了3D打印过程中需要处理的支撑结构，打印时可直接将壳体底面作为成型面，无需添加额外支撑即可完成整个壳体的打印，大幅降低后处理的工作量。从安装边界尺寸来看，整体壳体的长宽尺寸控制在50mm以内，厚度不超过20mm，属于典型的口袋级便携尺寸，内部的元件排布完全遵循最短布线原则，电池仓、开关位、LED灯位三者之间的走线槽直接在壳体内部一体成型，布线时可直接将导线嵌入槽内，不会出现导线挤压堆叠导致壳体无法合盖的问题，壳体的合盖面采用定位止口设计，上下壳对齐后可依靠止口实现精准定位，打印完成后可通过少量粘合剂直接粘合固定，也可根据使用需求在止口处设置可拆卸的卡扣结构，方便后续更换电池。功能特性上，

　　这款照明装置的电路结构极为精简，没有额外的调光、频闪模块，仅保留最基础的通断控制，可靠性更高，也能最大程度降低电路故障的概率，适合作为应急照明使用，LED的选型可根据实际照明需求匹配不同色温、不同功率的贴片灯珠，出光孔的尺寸也可根据所选灯珠的发光角度做对应调整，若需要提升聚光效果，还可在出光孔位置加装小型透镜，透镜的安装位可直接在壳体前端预留对应的沉台，无需额外修改整体结构。设计过程中充分考虑了3D打印的工艺特性，所有结构的拔模角度均设置为0度，适配FDM打印的层叠成型逻辑，所有内部筋位的厚度均控制在1.2mm以上，避免打印过程中出现结构断裂、填充不足的问题，外表面的所有转角均做了R2以上的圆角处理，既提升手持触感，也能避免打印过程中出现边角翘曲的问题，挂孔的位置设置在壳体尾部的重心延长线上，穿挂钥匙环后自然垂落时不会出现歪斜的情况，整体重心靠近手持位置，长时间握持也不会出现坠手的感觉。不同于常规商用手电的多零件装配结构，这款设计将结构件数量压缩到最少，仅需上下两个壳体件即可完成所有结构支撑，电子元件均采用市面通用的标准件，无需定制特殊配件，无论是用于科创教学的结构演示，还是个人自制随身照明工具，都能快速完成制作与装配，结构的容错空间充足，即使打印精度存在一定误差，也可通过简单的打磨调整完成装配，对打印设备的精度要求较低，普通入门级3D打印机即可制作出可用的成品。
