教学用卡通拼装玩具小火车结构设计

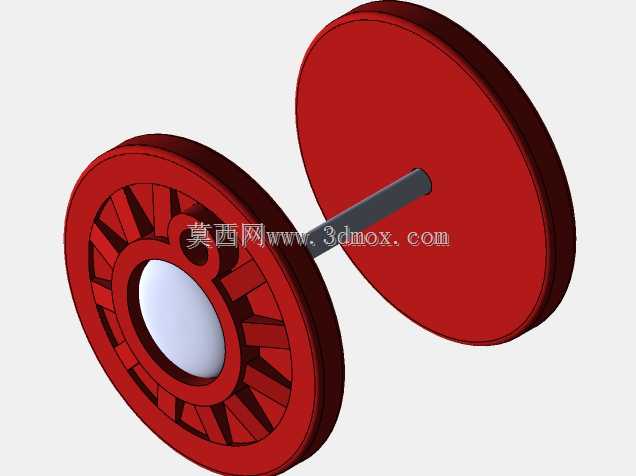

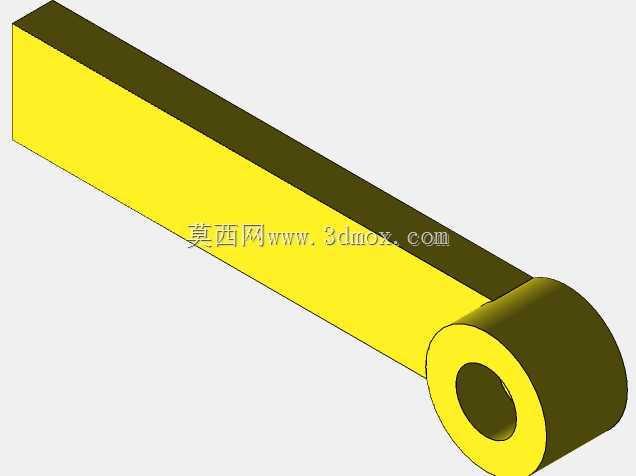

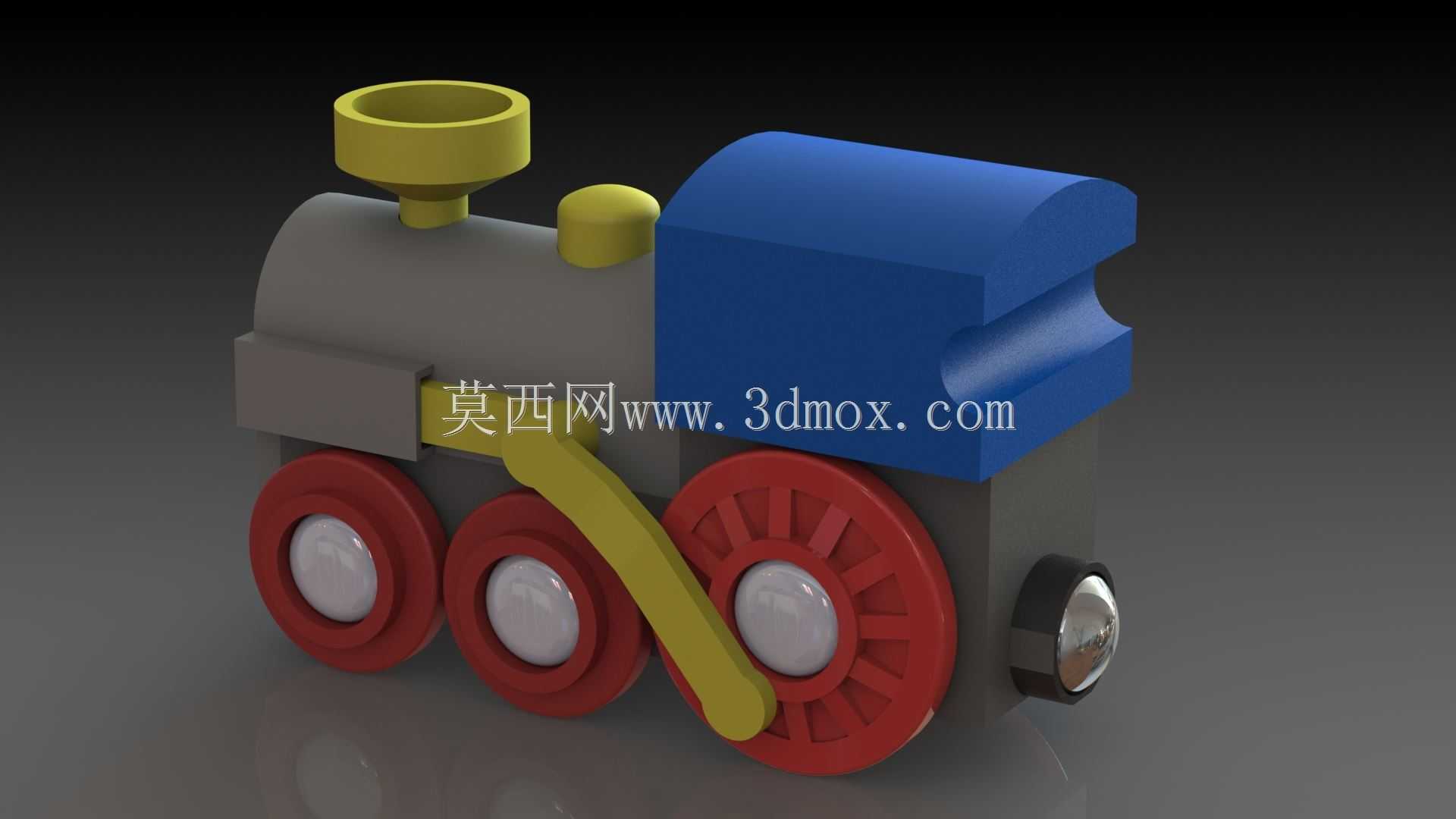

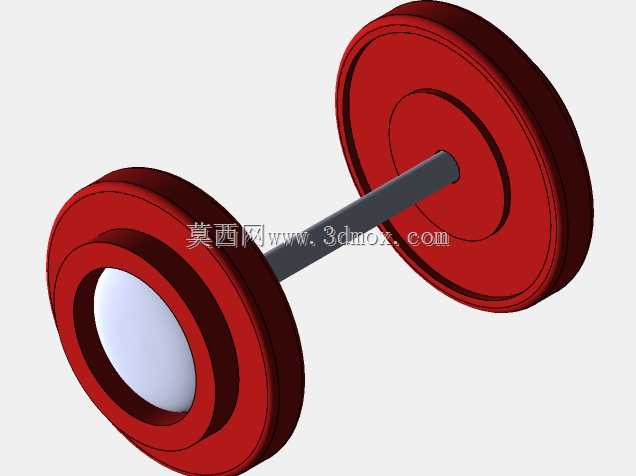

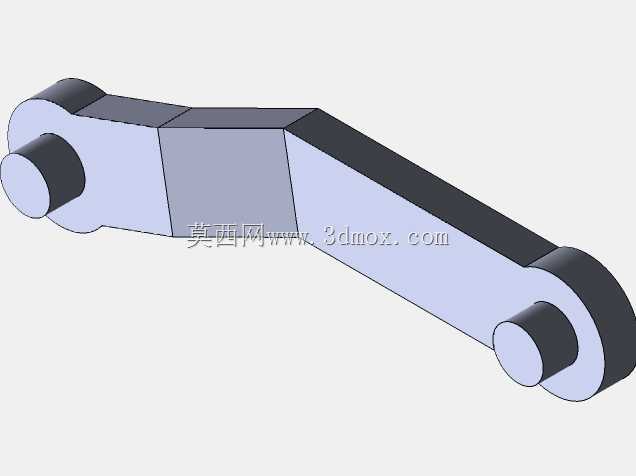

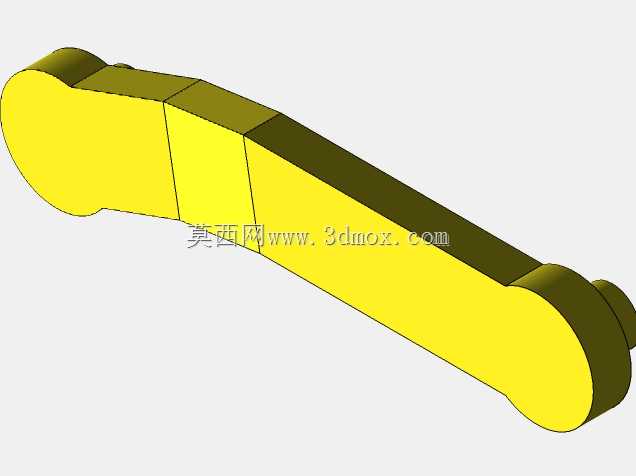

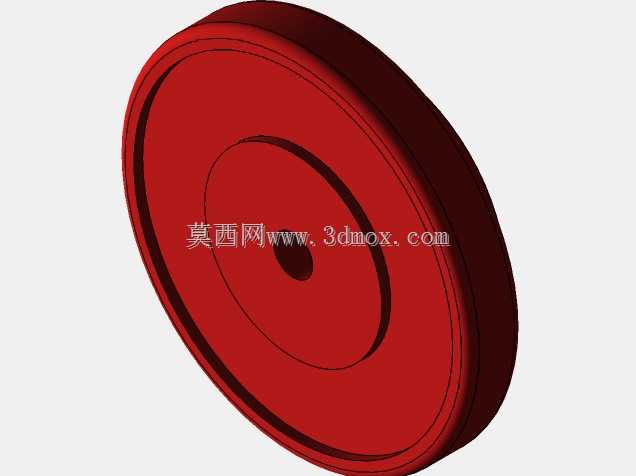

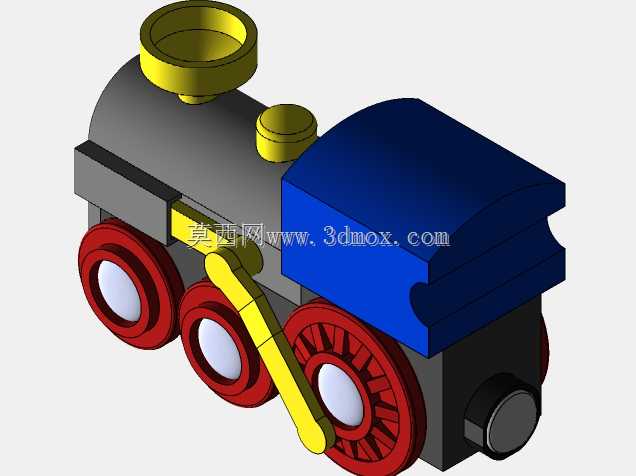

　　这款卡通风格小火车教具，核心应用场景为初中通用技术课程的结构认知教学，面向八年级学生的机械启蒙培训使用，可帮助学生直观理解轮轴传动、部件装配的基础机械原理，也可作为青少年创客活动的结构演示载体。从功能特性来看，整体采用大圆角无尖锐棱角的安全化设计，所有外露边缘均做R3以上的倒圆处理，避免教学使用过程中出现划伤风险；轮组采用红灰配色的分体式结构，红色轮辐与灰色轮毂为独立装配单元，可手动拆解后重新组合，方便演示过盈配合、轴孔定位的装配逻辑；侧面黄色连杆为简化版曲柄连杆结构，可模拟蒸汽机车的动力传递路径，推动车身时连杆随轮组同步转动，直观展示圆周运动与往复运动的转换关系；车头前部设置银色仿真缓冲器，还原真实机车的端部防护结构，

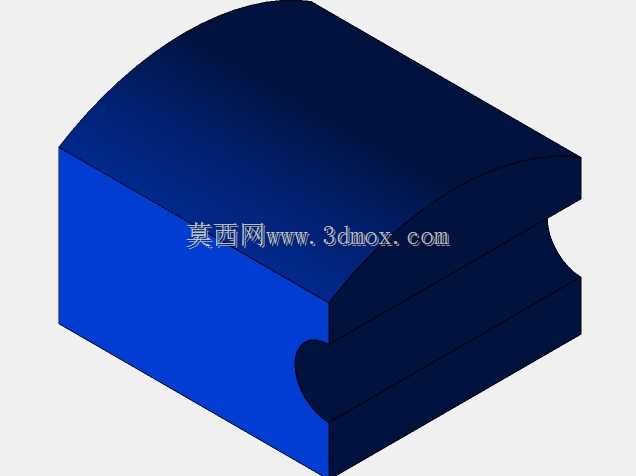

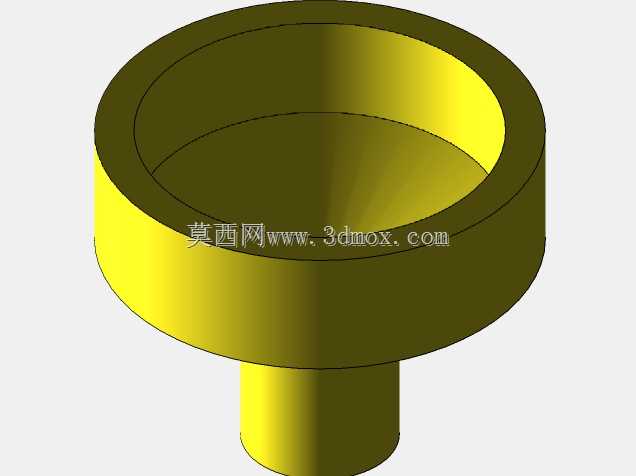

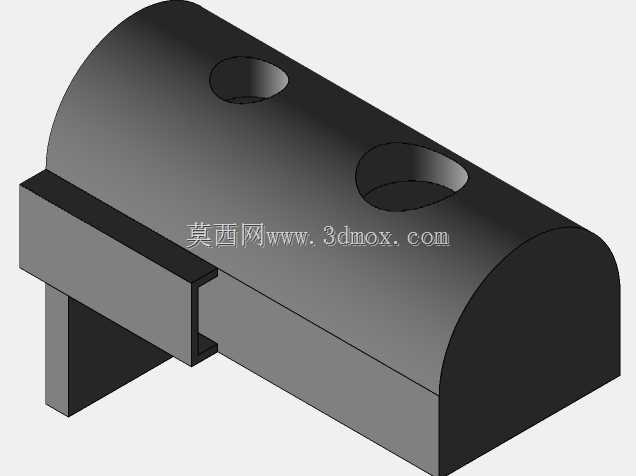

　　顶部黄色烟囱与汽笛为独立插接部件，可快速拆卸更换，拓展教学过程中的改装可能性。设计思路上优先考虑教学场景的易用性，所有部件的装配公差控制在0.2mm以内，既保证拼接后的结构稳定性，又能让学生无需借助工具即可完成徒手拆装，降低教学操作门槛；车身主体分为灰色锅炉段与蓝色驾驶室段两个大模块，模块之间采用卡扣式连接，定位销与卡扣的配合深度为5mm，拆装时无需施加过大外力，适配青少年的手部力量范围；配色上采用高饱和度的撞色设计，不同功能部件使用区分度较高的颜色，方便教学过程中快速指代对应结构，提升课堂讲解效率。外形尺寸与安装边界方面，整车长度控制在180mm以内，宽度为75mm，高度为100mm，适配常规课桌的摆放空间，

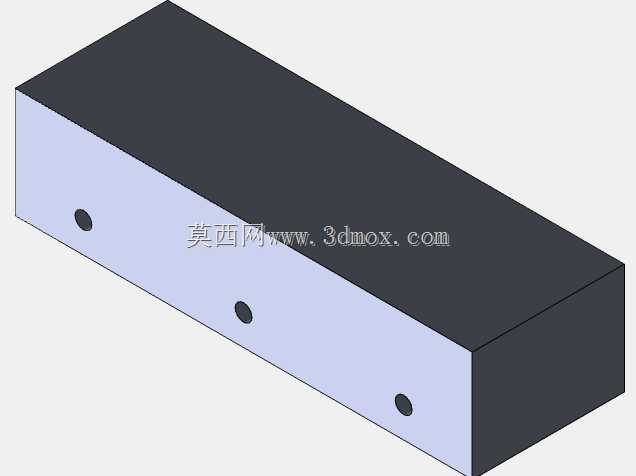

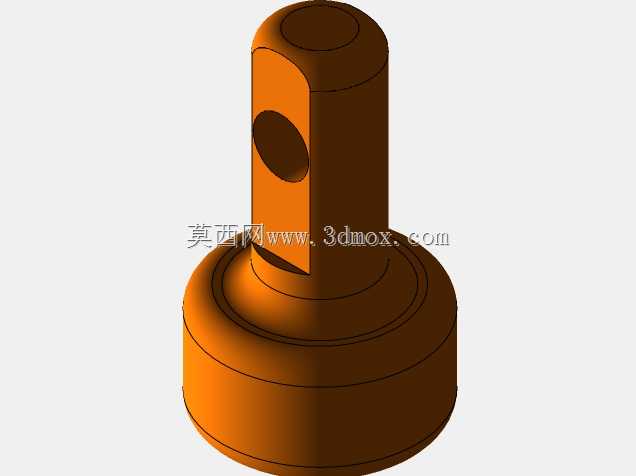

　　轮组的轴距设置为40mm，主动轮直径为50mm，从动轮直径为35mm，轮缘高度为3mm，可兼容市面常见的BRIO标准木质轨道，教学演示时可直接放置在轨道上推行，无需额外定制配套辅具；底部轴座的安装孔位采用标准化间距设计，可拓展加装其他功能模块，比如磁吸连接装置、小型发声组件等，满足不同教学场景的拓展需求；所有部件的壁厚统一设置为2.5mm，兼顾3D打印制作的结构强度与材料成本，打印时无需添加额外支撑即可完成成型，方便学校自行制作教具备件。结构细节上，连杆与轮组的连接采用销轴式结构，销轴端部做防脱限位设计，反复拆装也不会出现部件脱落的情况；驾驶室顶部做圆弧过渡处理，避免磕碰，内部预留10mm见方的空腔，可放置小型配重块调整车身重心，保证推行过程中的稳定性；烟囱与汽笛的插接柱直径为8mm，插接深度为6mm，插拔力度控制在10N以内，学生可轻松操作。
