旋转式便携U盘结构三维设计

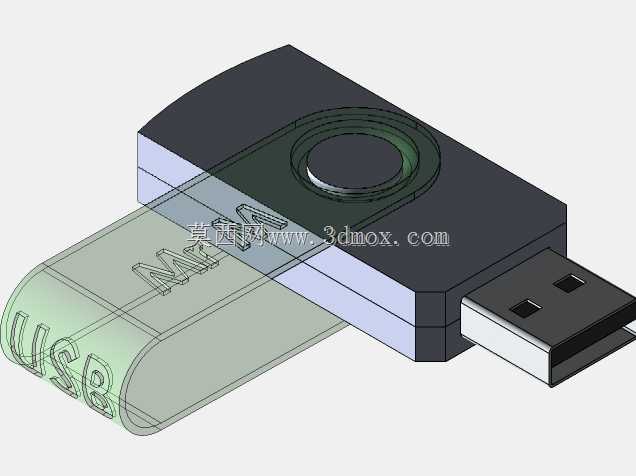

　　这款旋转式便携存储设备的结构设计，核心围绕日常高频使用场景下的可靠性与便携性展开，首先要考虑的是用户随身携带时的防护需求——传统盖帽式U盘经常出现盖帽丢失的问题，金属插头外露也容易被口袋里的钥匙、硬币刮擦损伤，旋转式的结构刚好能解决这个痛点，不用额外配置分离式盖帽，转动上半部分外壳就能实现插头的收纳与伸出，单手就能完成操作，适配通勤、办公、教学演示等多种需要快速插拔的场景。从结构设计逻辑来看，整体分为上下两个壳体部分，下半部分内置存储芯片与USB公头组件，上半部分是旋转防护壳，两者通过中心的旋转轴连接，旋转轴的阻尼设计是重点，阻尼太小会导致壳体随意转动，插头容易自行滑出被磕碰，阻尼太大又会让用户转动时费力，

　　甚至长期使用后出现转轴磨损松旷的问题，设计时需要在转轴位置设置微小的卡位凸点，当旋转到完全伸出、完全收纳两个极限位置时，能提供清晰的到位反馈，避免使用过程中壳体移位。外形尺寸上，整体控制在日常便携的合理区间，长度不超过60mm，宽度控制在20mm以内，厚度不超过10mm，刚好能适配大部分笔记本、台式机的USB接口安装边界，不会因为壳体尺寸过大，挡住相邻的接口位——很多多接口并排的轻薄本，相邻USB接口间距很小，如果U盘外壳宽度过大，插入后会挤占旁边接口的空间，导致其他设备无法同时插接，这个尺寸边界是设计时必须考量的安装适配点。外壳部分做了半透明与实色结合的设计，半透明的下壳可以隐约看到内部的结构轮廓，既兼顾了外观的层次感，

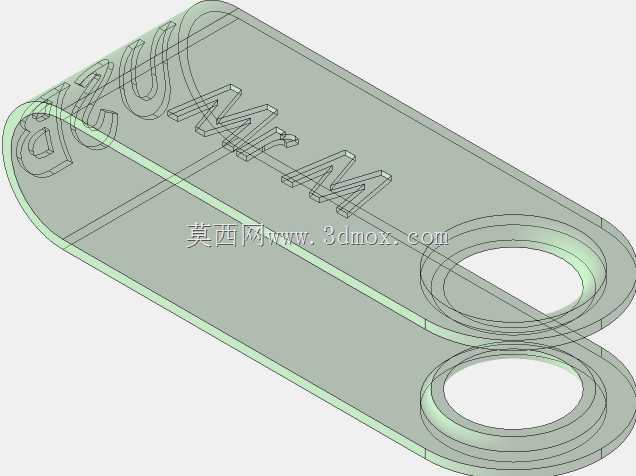

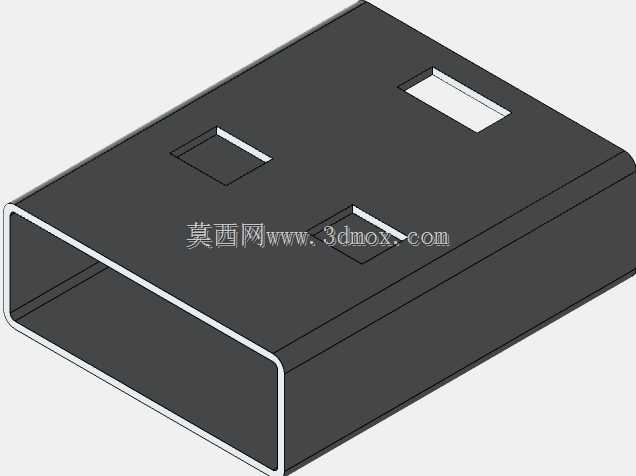

　　也能在生产装配时快速观察内部组件的安装到位情况，减少装配不良率；壳体边缘全部做了R角圆弧过渡，没有尖锐的棱角，放在口袋里不会勾刮衣物面料，握持插拔时的手感也更舒适。USB公头部分采用标准的Type-A接口尺寸，完全符合通用USB接口的插接公差要求，金属外壳的厚度控制在0.3mm，保证足够的结构强度，多次插拔后不会出现金属壳变形、引脚接触不良的问题；公头与内部PCB板的连接位置做了限位结构，避免插拔时的推力直接作用在芯片焊盘上，长期使用后出现焊盘脱焊、接触失效的问题。旋转壳体的内部做了避让槽，当旋转到收纳位置时，刚好能完全包裹住USB公头，金属插头不会外露，哪怕和钥匙、金属文具放在同一个包里，也不会出现插头被刮花、

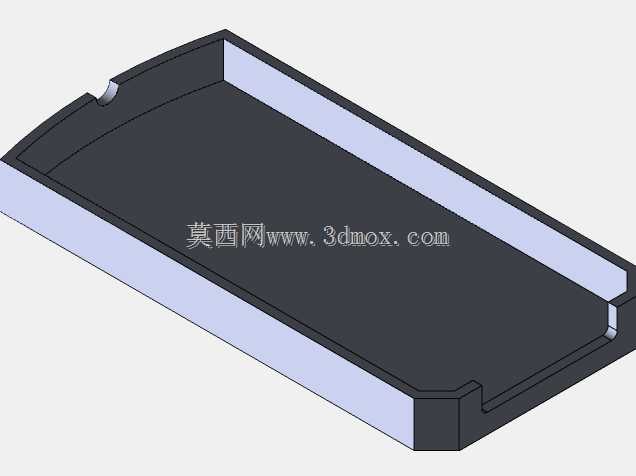

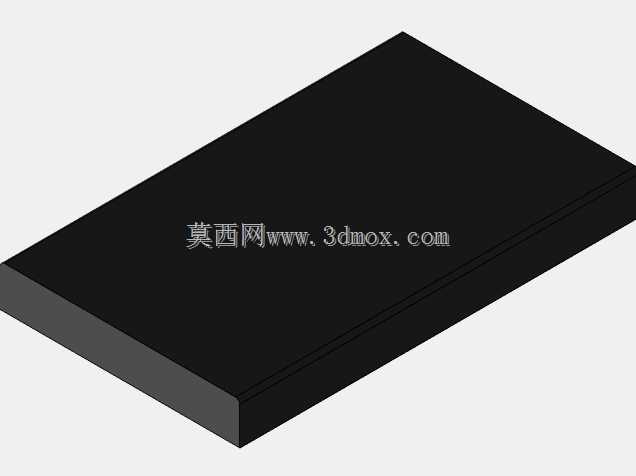

　　异物进入接口内部导致接触不良的情况；旋转到伸出位置时，防护壳会转到设备尾部，刚好作为插拔时的受力握持位，用户不用捏着纤细的金属插头部分发力，插拔时的受力更均匀，也能减少插头部分的受力变形风险。壳体的壁厚设计上，实色上壳壁厚取1.5mm，半透明下壳因为材料透光性的需求，壁厚控制在1.2mm，既保证注塑成型时的流动性，不会出现缺胶、缩水的成型缺陷，也能保证外壳的结构强度，从1.2米的日常桌面高度自由跌落到水泥地面时，壳体不会出现开裂、转轴断裂的问题。内部的PCB板安装位设置了三个定位柱，装配时PCB板可以直接卡入定位柱，不需要额外打螺丝固定，减少装配工序的同时，也能避免螺丝长期使用后松动脱落，刮伤内部存储芯片。另外在壳体的侧面预留了挂绳孔的位置，孔径2mm，可以穿入挂绳、钥匙扣，进一步提升便携性，用户可以把它直接挂在钥匙串上，减少丢失的概率。整个结构没有多余的复杂零件，全部零件可以通过注塑工艺批量生产，装配工序简单，适合规模化量产，同时所有的配合公差都按照通用注塑件的公差等级设定，旋转配合位的间隙控制在0.1mm，既保证转动顺畅，也不会出现晃动松旷的问题，兼顾了使用手感与结构耐用性。
