桌面双声道迷你音箱配套USB音频底座结构设计

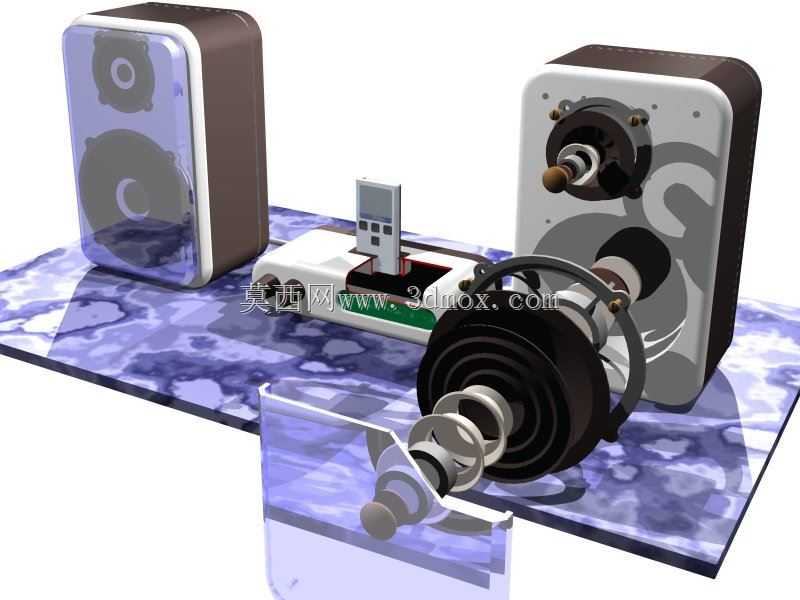

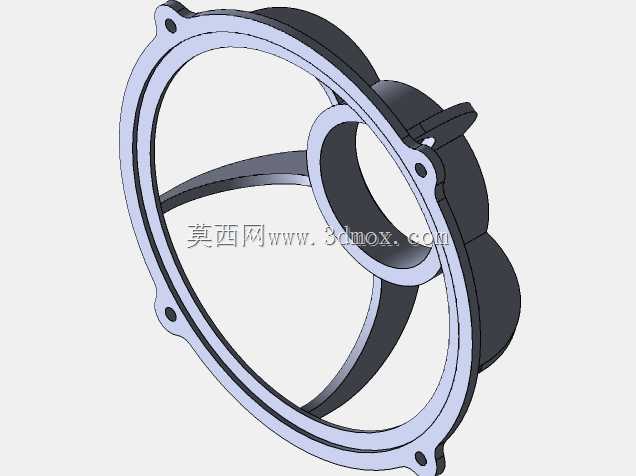

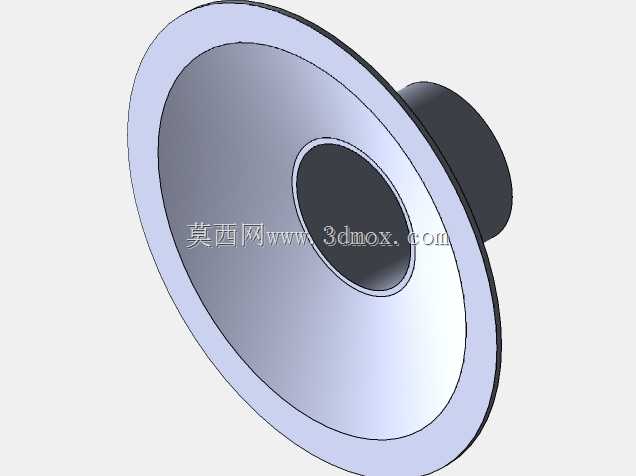

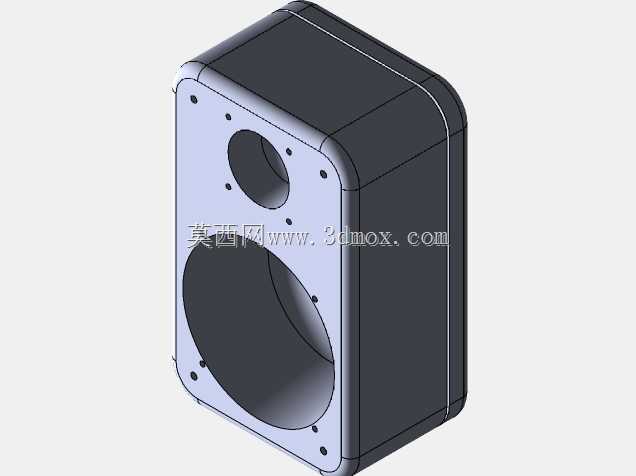

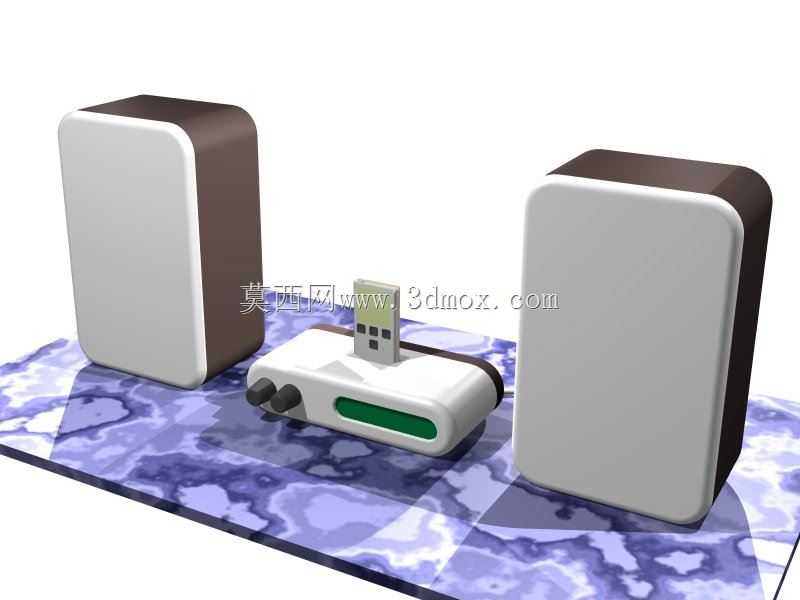

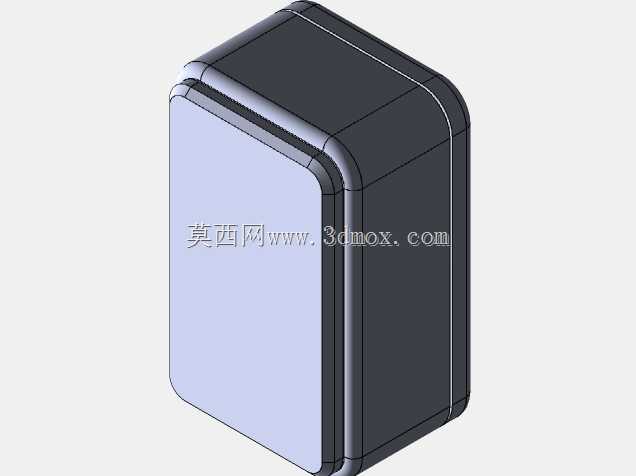

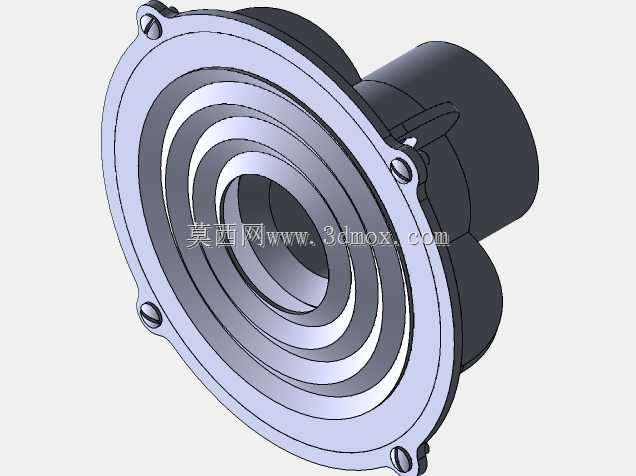

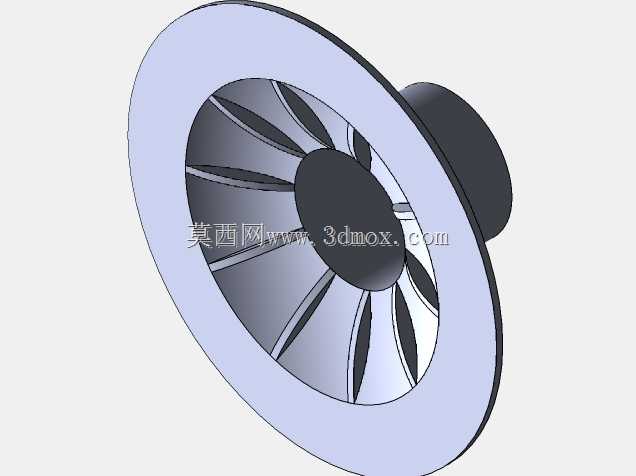

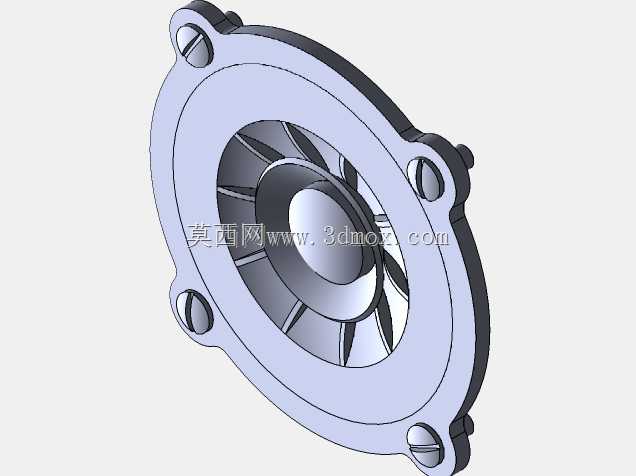

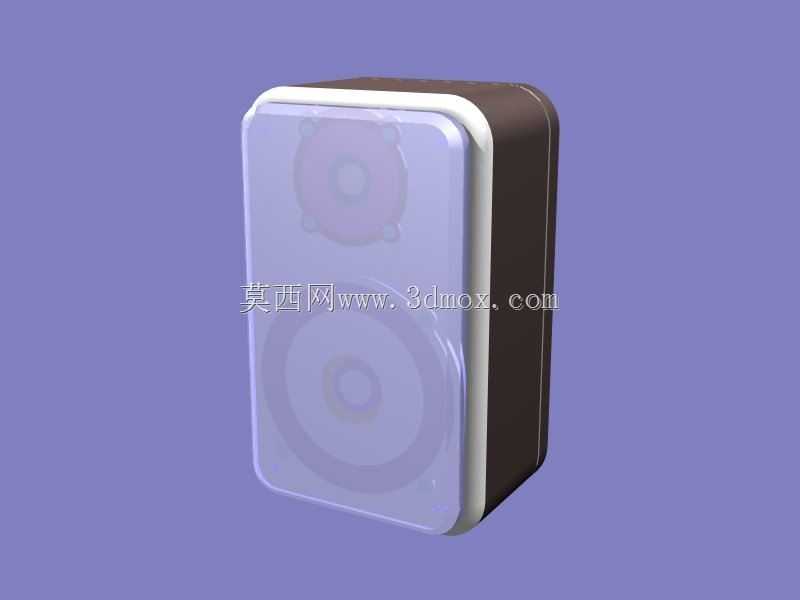

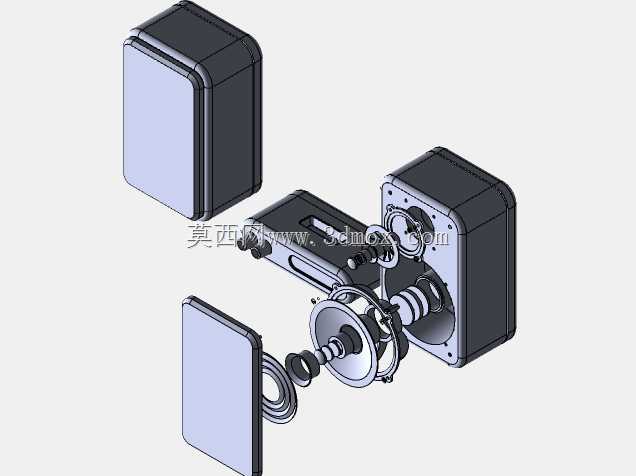

　　这套桌面音频设备的三维结构设计，核心围绕小空间桌面近场听音场景展开，适配办公工位、家用书桌这类摆放纵深有限的使用环境，整套设备由左右两个独立声道的无源卫星箱、一个集成USB音频解码与信号放大功能的底座组成，不需要额外布置独立声卡或者功放模块，仅通过单根USB线缆即可完成供电与音频信号传输，大幅减少桌面布线的冗余度。从结构设计逻辑来看，左右卫星箱采用对称式腔体结构，外壳做了大圆角过渡处理，没有尖锐棱角，避免日常挪动时磕碰划伤，同时圆角造型也能降低箱体边缘的声波衍射，优化近场听音的频响平直度。腔体内部预留了全频扬声器单元的安装位，单元固定采用嵌入式压合结构，不需要额外打螺丝固定，装配时直接将单元卡入腔体预设的卡槽即可，

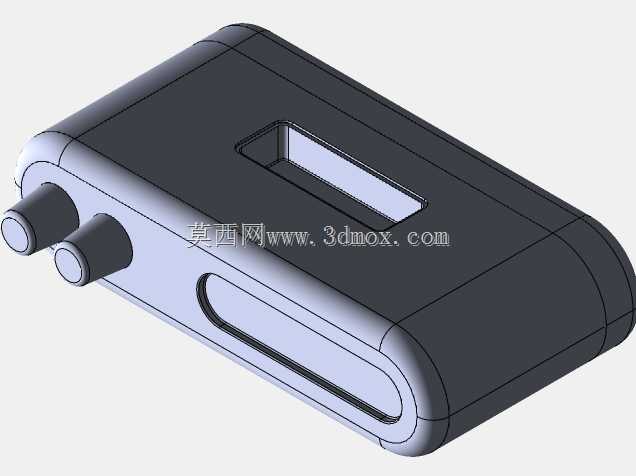

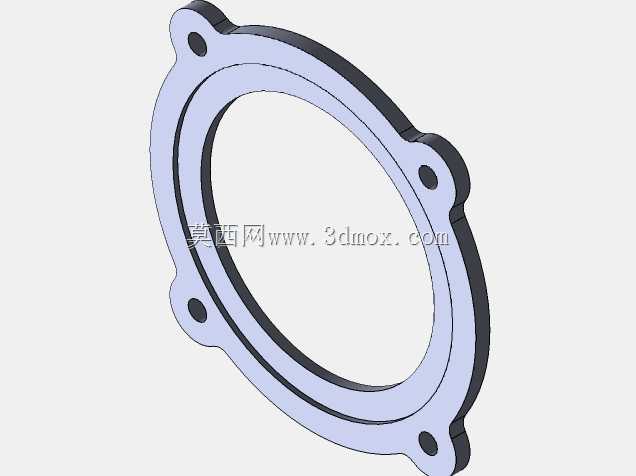

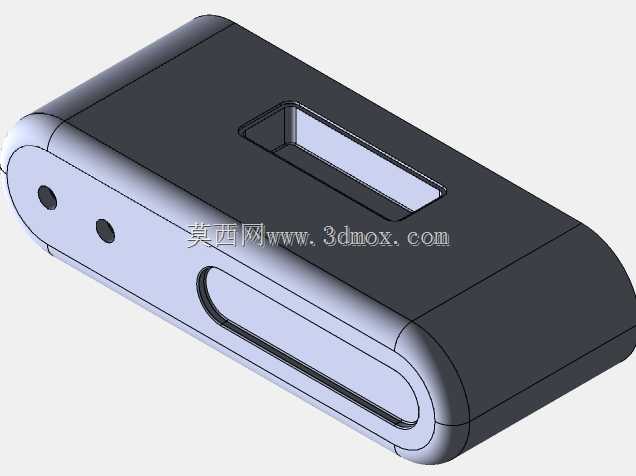

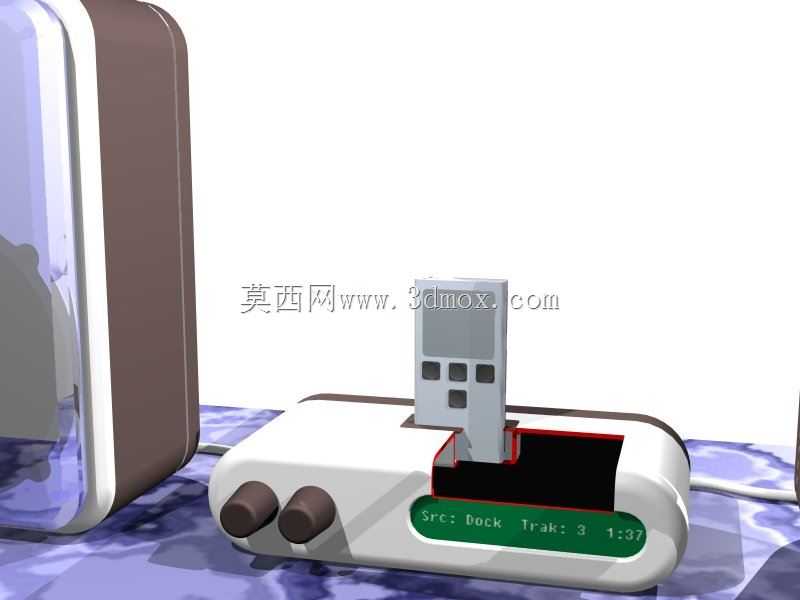

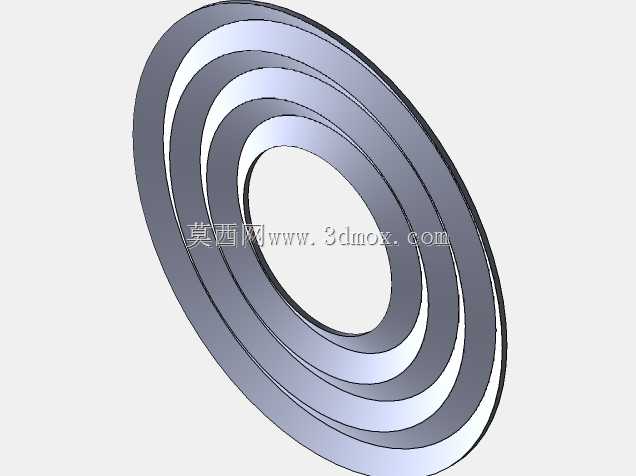

　　配合周圈的密封胶条预留槽，能保证腔体的气密性，减少低频段的声短路问题。卫星箱的底部设计了三个均匀分布的橡胶脚垫安装位，脚垫高度预留2mm，既可以隔绝桌面的振动传导，避免箱体与桌面产生共振杂音，也能让箱体底部留出空气流通间隙，长时间工作时不会因为桌面密闭导致热量堆积。配套的USB音频底座采用扁平式低重心设计，整体高度控制在20mm以内，放置在两个卫星箱中间位置不会遮挡视线，底座前端集成了两个调节旋钮，分别对应音量调节与声道平衡调节，旋钮的阻尼结构预留了标准电位器的安装位，旋钮帽做了防滑纹理设计，盲操作时也能精准调节。底座侧面预留了USB公头的收纳槽，不使用时可以将USB插头推入收纳槽内，避免插头突出磕碰损坏，

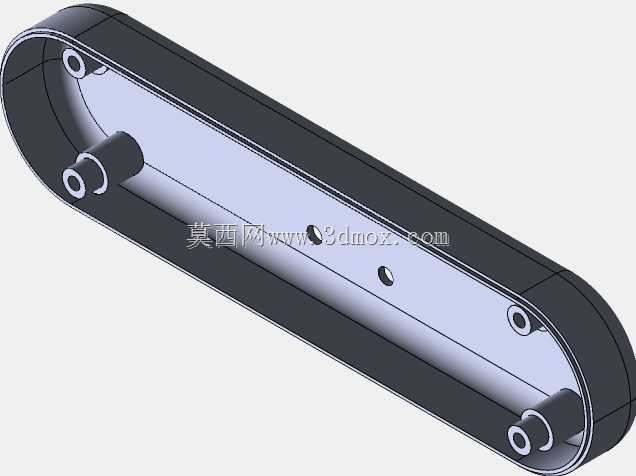

　　底座内部的PCB板安装位做了定位柱设计，四个角预留了螺丝柱，装配时PCB板可以直接卡在定位柱上再打螺丝固定，能避免PCB板在壳体内晃动导致的接触不良问题。底座正面设计了一条长条形的状态指示灯透光槽，槽内预留了导光条的安装位，工作时指示灯的光线通过导光条均匀散出，不会出现局部亮斑刺眼的问题。从安装边界尺寸来看，单个卫星箱的长宽高控制在80mm70mm150mm，底座的长宽高为120mm60mm18mm，整套设备摆放所需的最小桌面面积仅为280mm*150mm，即使是宽度不足600mm的小型书桌也能轻松放下，不会占用键盘、鼠标的操作空间。结构设计时充分考虑了注塑生产的工艺要求，所有外壳件的拔模斜度统一设置为1.5度，

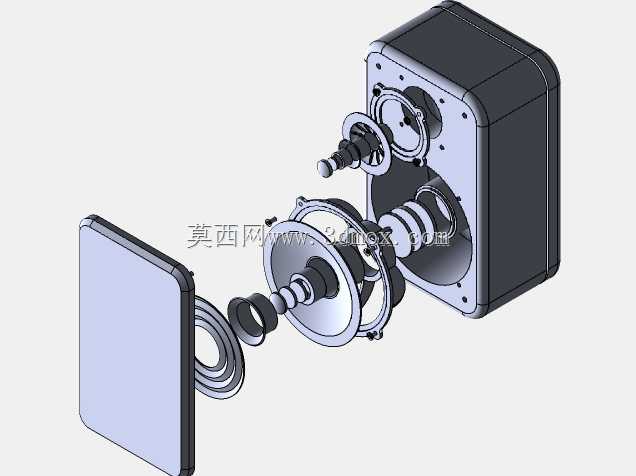

　　壳体壁厚均匀控制在2mm，没有出现壁厚突变的位置，能有效避免注塑成型时出现缩痕、缺胶等缺陷，所有卡扣结构的卡合量设置为0.8mm，既保证装配后的连接强度，又不会因为卡合量过大导致拆卸时损坏卡扣。在声学结构的细节处理上，卫星箱的腔体内部预留了吸音棉的粘贴位置，厚度预留5mm，可以根据实际调音需求粘贴不同密度的吸音棉，吸收腔体内部的驻波，优化中频段的听感。底座与卫星箱之间的音频信号连接采用隐藏式走线设计，连接线可以从底座背部的出线槽引出，沿着桌面边缘走线，不会出现线材凌乱的问题。整套结构的装配逻辑遵循从内到外的顺序，先将扬声器单元、电位器、PCB板等内部元器件固定在对应的壳体结构上，再通过卡扣配合少量螺丝完成上下壳的组装，整体装配工序简单，不需要复杂的工装夹具就能完成组装，适合小规模批量生产。针对日常使用中可能出现的跌落场景，所有壳体的边角位置都做了加厚处理，厚度达到2.5mm，即使从1米高度的桌面跌落至木质地面，也不会出现壳体开裂的问题，内部元器件的固定位置都预留了缓冲泡棉的安装位，跌落时能吸收冲击能量，避免元器件脱焊损坏。底座的底部同样设计了四个橡胶脚垫，与卫星箱的脚垫高度保持一致，保证整套设备放置在桌面上时处于同一水平面，不会出现倾斜晃动的情况。
