多功能折叠式瑞士钳结构设计方案

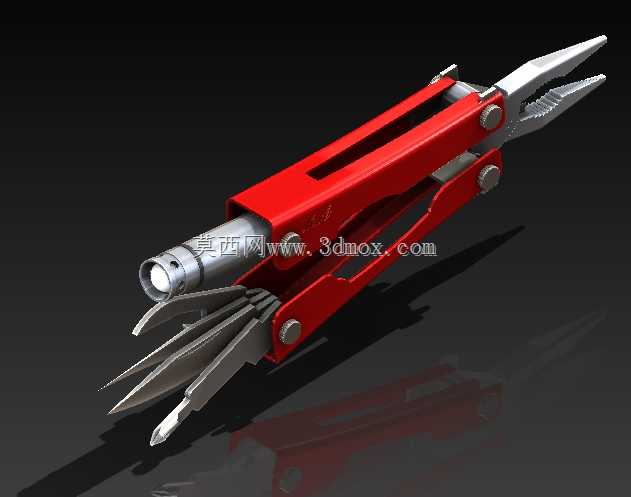

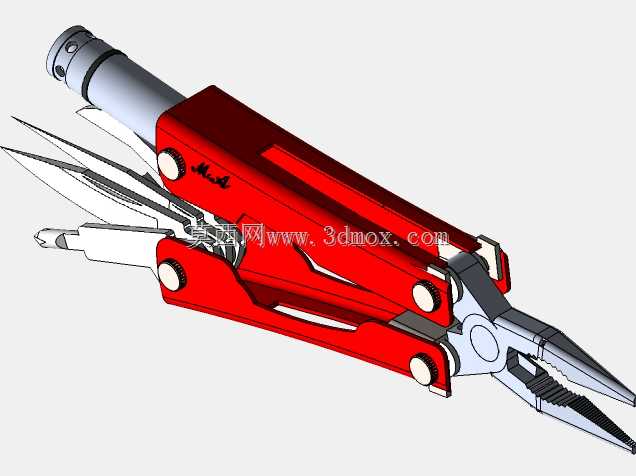

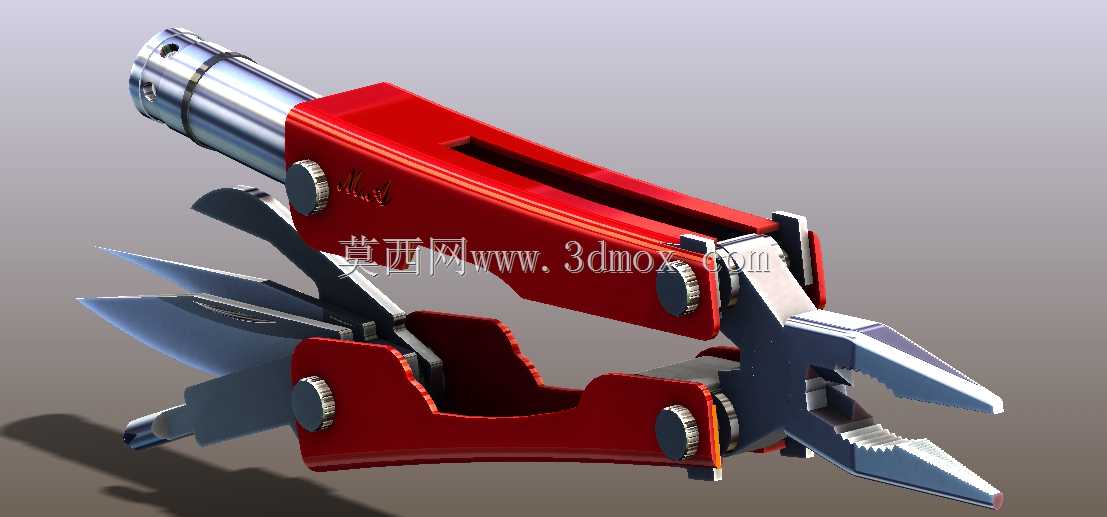

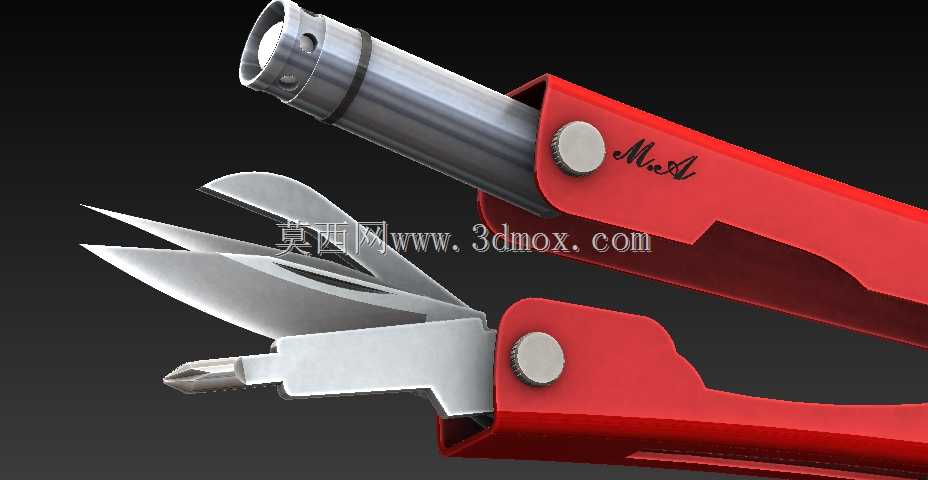

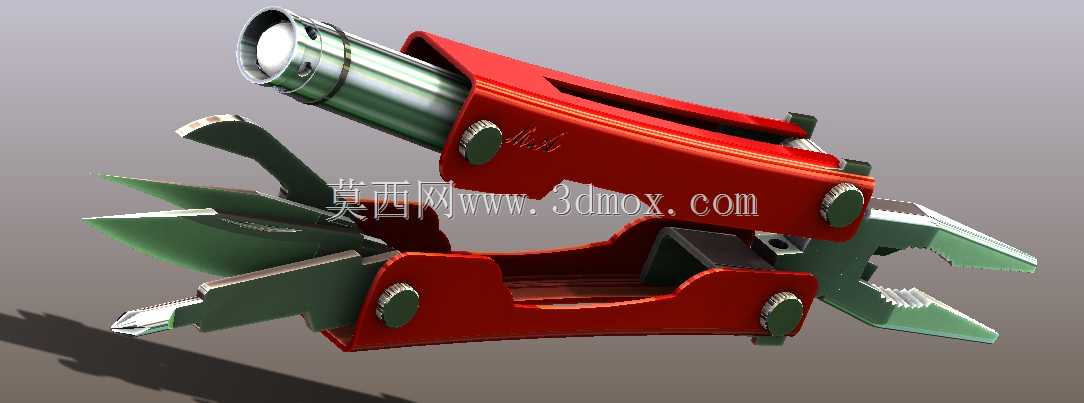

　　日常户外作业、设备应急检修场景中，便携多功能手动工具的需求始终存在，这类工具需要在极小的收纳体积内集成多种作业功能，同时保证各功能模块的结构强度与操作便利性，本次设计的折叠式多功能钳正是针对这类场景开发的手动作业工具。从实际使用场景出发，这类工具常被用于户外探险的临时装备维修、生产线设备的应急小故障排查、家用零散物件的拆装调整，不需要携带整套专用工具，单只工具即可覆盖剪、拧、戳、夹等多种基础作业需求，大幅降低零散工具的携带负担。设计过程中首先要解决的是多模块的折叠收纳逻辑，所有功能刀头、作业端头都通过转轴铰接在两片钳身手柄内部，收纳状态下所有功能件完全隐藏在红色工程塑料手柄的型腔内部，不会出现尖锐部分外露刮蹭携带物品的问题，

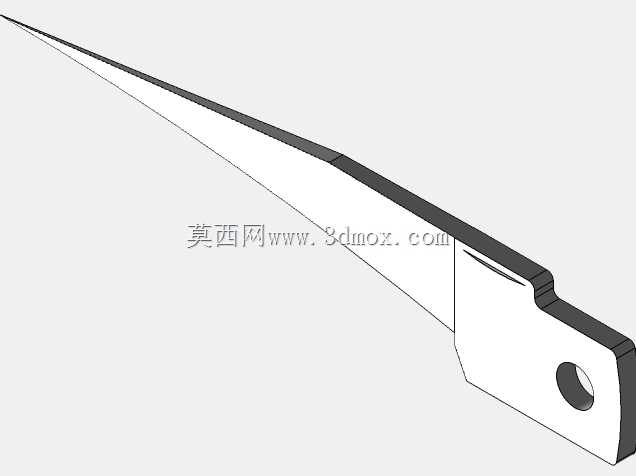

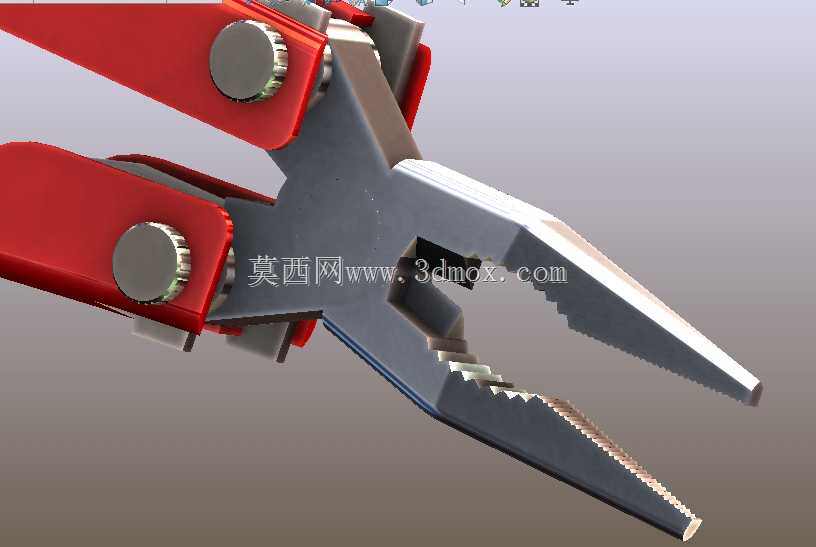

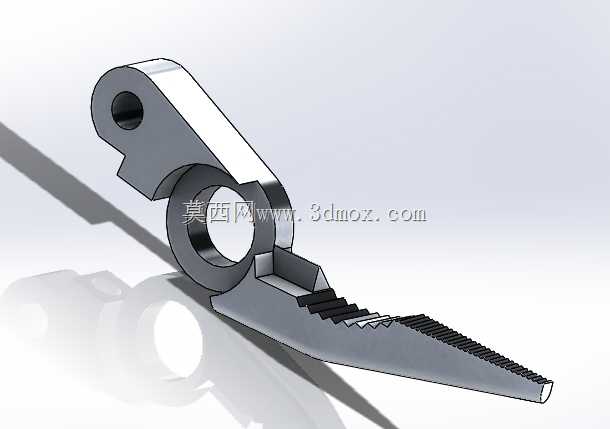

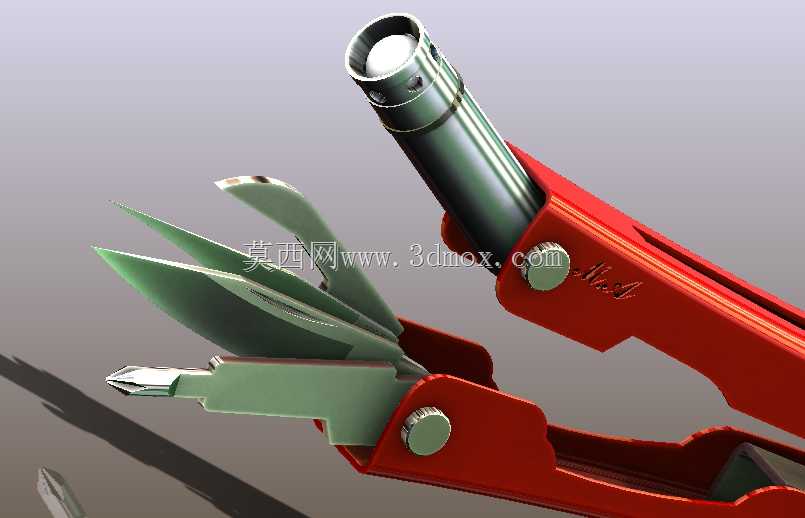

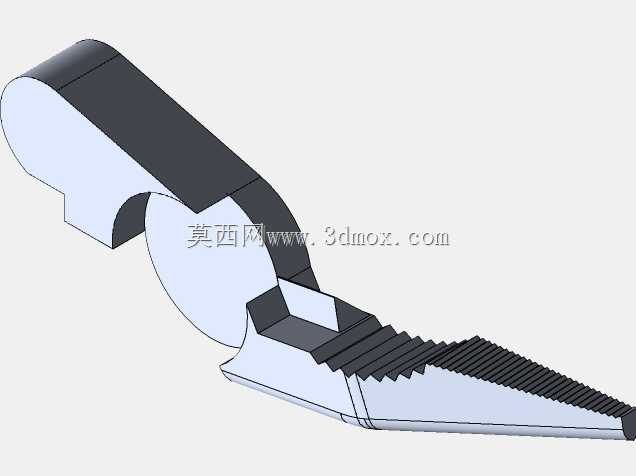

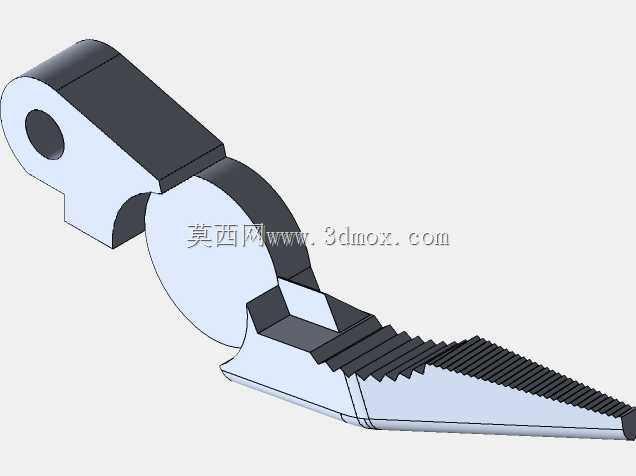

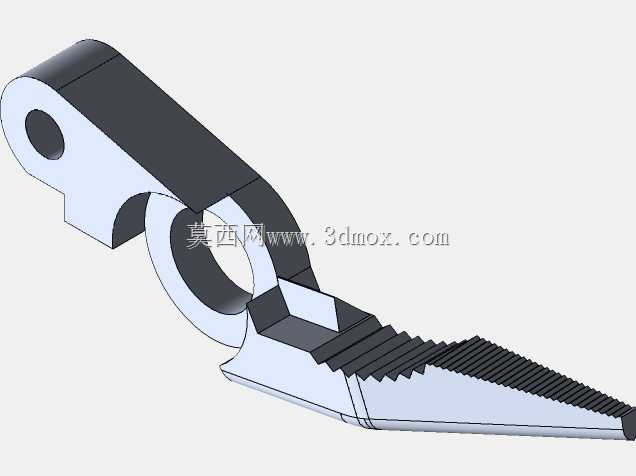

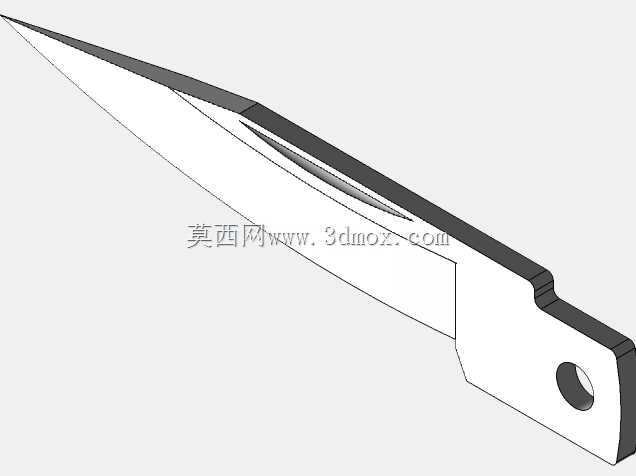

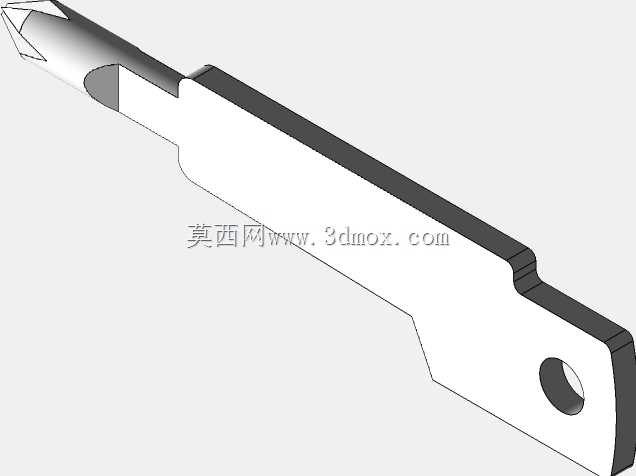

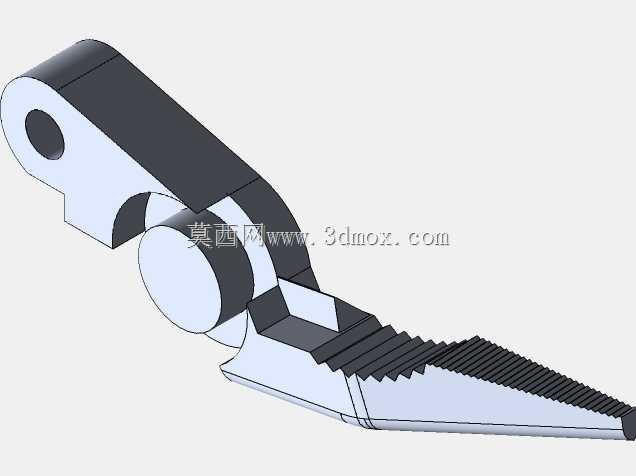

　　展开时各功能件可绕转轴旋转至工作位置，通过手柄上的弹性定位卡珠实现工作位置的锁止，避免作业过程中刀头意外回折造成操作危险。钳身主体的夹钳部分采用高碳钢材质刃口，闭合状态下刃口贴合间隙控制在0.02mm以内，既可以完成细导线的剪切作业，也可以夹持直径1mm到8mm的圆柱形零件，夹持面设计有交叉网纹，增大夹持摩擦力，避免零件滑脱。集成的一字螺丝刀头突出长度设计为12mm，刀头厚度1.2mm，可适配常规M2到M5规格的一字螺钉，刀头根部做了R0.5的圆角过渡，避免长期受力出现应力断裂。剪刀模块采用两片式铰接结构，刃口做了微锯齿处理，剪切薄铜片、塑料扎带、纺织物时不会出现打滑偏移，剪刀展开后与手柄呈120度夹角，符合人手握持施力的角度，

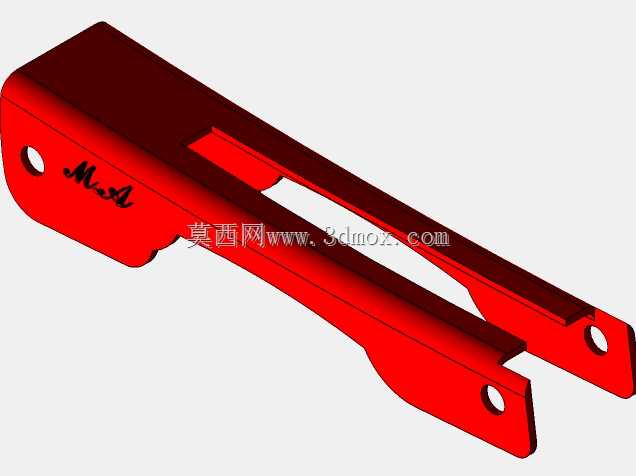

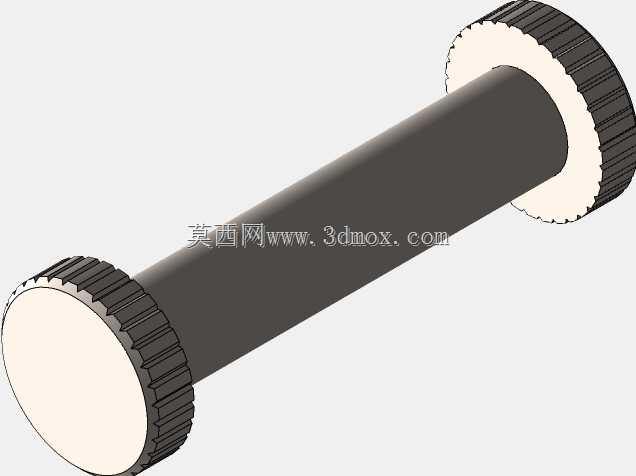

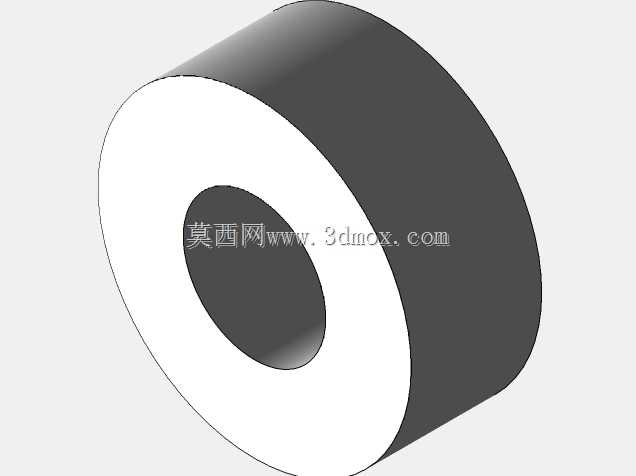

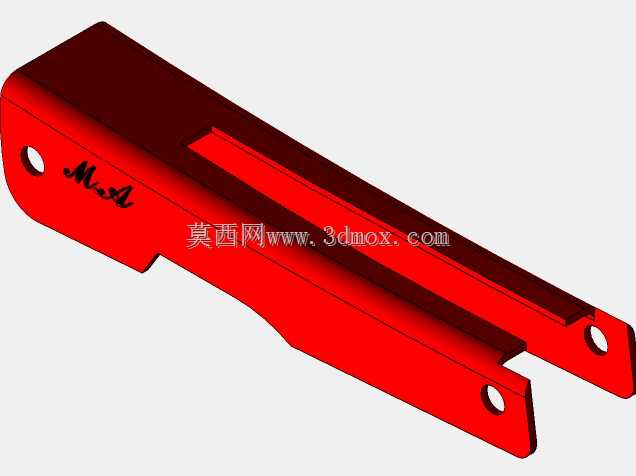

　　长时间剪切作业也不会出现明显的手部疲劳。手柄部分采用玻璃纤维增强尼龙材质，表面做了细微的磨砂纹理，握持时的摩擦系数足够，即使手上沾有少量油污也能稳定握持，手柄外形按照人手握持的轮廓做了曲面过渡，没有尖锐的棱角，收纳状态下整体外形为圆柱形，直径22mm，长度95mm，可以轻松放入牛仔裤口袋或者小型工具包中，不会占用过多收纳空间。转轴部分采用不锈钢铆钉铆接，铆接后的转动阻尼控制在0.2N·m，既可以保证功能件转动时不会松旷，也不需要过大的力就能展开功能模块，铆钉两端做了平磨处理，不会突出手柄表面影响握持手感。设计过程中特意做了各功能件的干涉检查，当任意一个功能模块处于展开工作状态时，其余收纳在手柄内的模块都不会与展开件发生运动干涉，

　　同时手柄的壁厚设计为3mm，在跌落测试中从1.5米高度自由落体到水泥地面，手柄不会出现开裂，内部功能件不会出现错位变形。考虑到实际使用中可能遇到的潮湿环境，所有金属部件都做了镀镍防锈处理，长期在高湿度环境下存放也不会出现锈迹卡滞的问题，各转动配合面预留了0.05mm的间隙，即使有少量灰尘进入配合缝隙，也不会出现功能件无法转动的情况。钳身尾部还设计了一个小型的圆柱形附件仓，可以收纳两根备用的小型十字螺丝刀头，进一步拓展工具的适用场景，附件仓采用旋转卡扣式结构，不需要额外工具就能打开，仓盖与手柄之间设计有橡胶密封圈，具备基础的防水能力，避免仓内的备用刀头受潮生锈。在结构强度校核阶段，针对夹钳夹持工况做了受力仿真，当夹持力达到150N时，钳身的最大应力出现在转轴位置，数值为280MPa，低于高碳钢的屈服强度，满足手动工具的强度要求；剪刀刃口剪切0.5mm厚的铁皮时，刃口的最大变形量为0.03mm，不会出现刃口崩缺的问题。整个设计完全遵循手动工具的人体工程学逻辑，没有多余的装饰性结构，所有外形设计都服务于功能实现与握持舒适度，各功能模块的操作逻辑符合普通人的使用习惯，不需要额外的学习成本就能快速上手使用。
