卧式承压储罐结构设计与承压性能分析方案

　　在石油化工、精细化工、食品加工、市政水处理等多个工业领域，承压卧式储罐都是核心的静设备单元，承担着带压介质存储、工艺缓冲、物料暂存的关键作用，其结构设计的合理性直接决定了设备运行的安全性、服役寿命以及厂区工艺布局的适配性。本次呈现的储罐结构方案，核心围绕不同结构形式对罐体承压强度、长期服役耐久性的影响展开，从结构选型到细节设计均贴合工业现场的实际安装与使用需求。

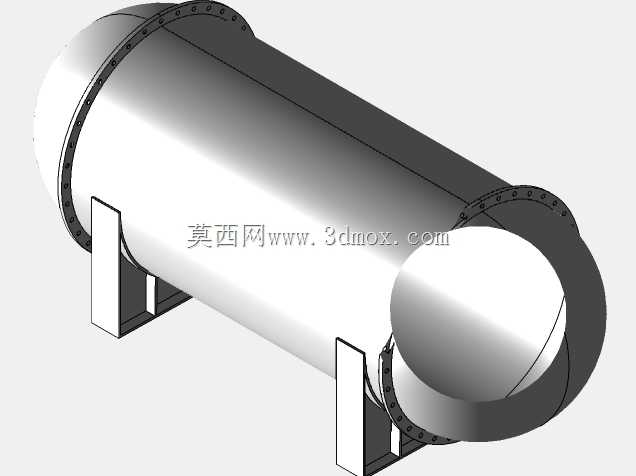

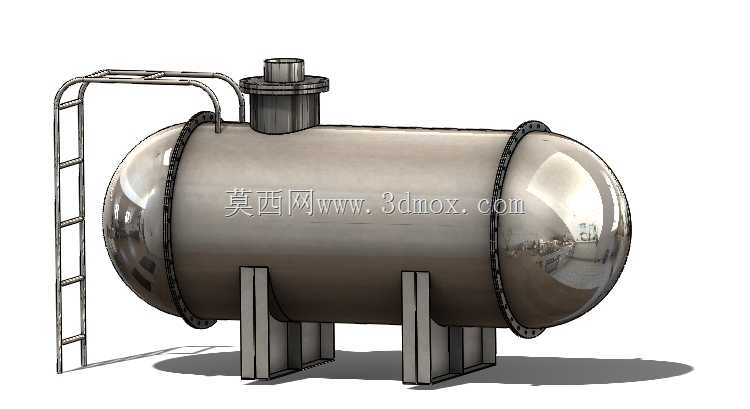

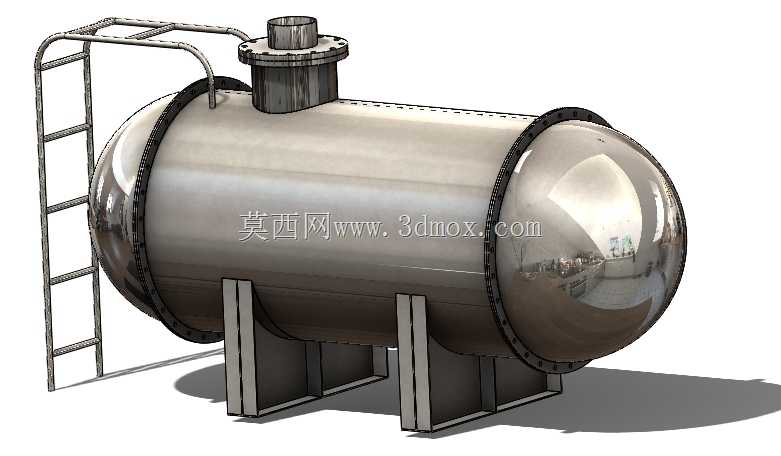

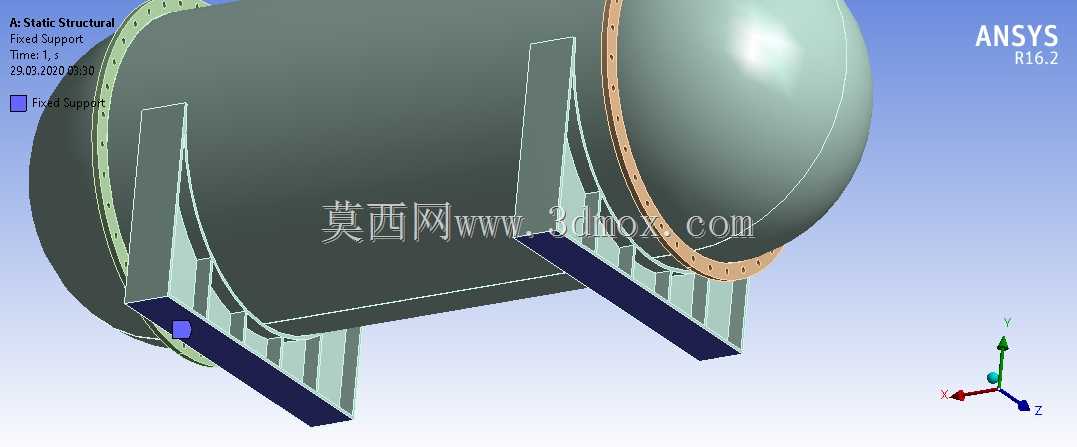

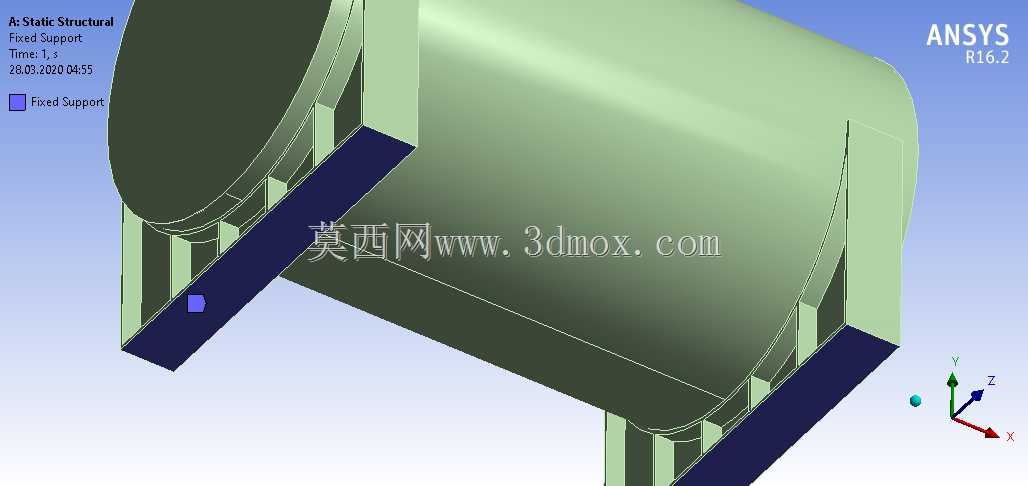

　　从现场安装边界来看，该卧式储罐采用双鞍式支座作为支撑结构，鞍座的弧度与罐体外径完全贴合，支座底板预留了地脚螺栓安装孔位，可直接与混凝土基础或钢结构平台的预埋板配合固定，安装时需保证两个鞍座的同轴度偏差控制在千分之一以内，避免罐体安装后产生附加装配应力。罐体整体采用标准椭圆形封头与圆柱形筒身对接的结构形式，筒身与封头的连接位置采用全焊透对接接头，接头处设置了加厚的补强圈结构，抵消开孔与焊接带来的应力集中影响，这一位置也是承压工况下最容易出现应力疲劳的区域，设计时针对该区域做了网格加密的应力校核，确保在额定工作压力下，焊缝区域的应力值低于材料许用应力的70%，预留足够的安全裕度。

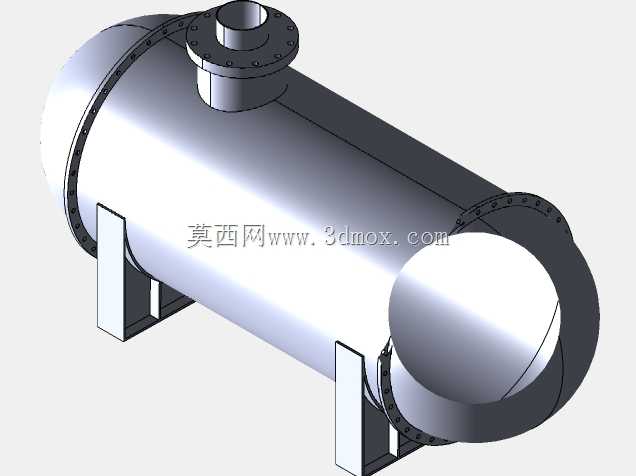

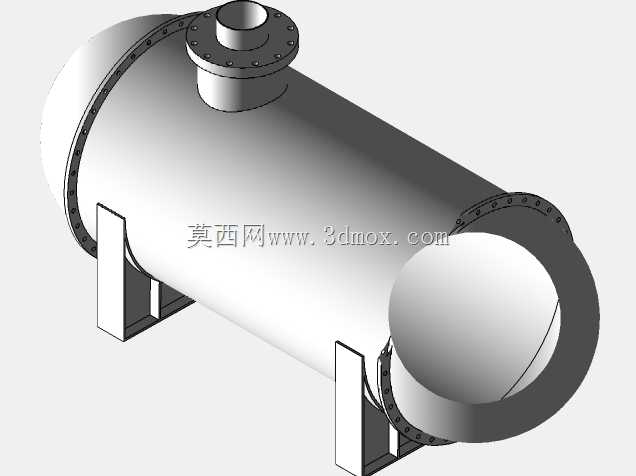

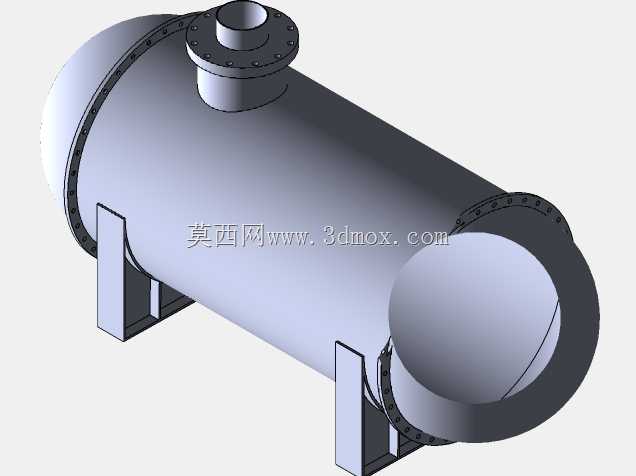

　　罐体顶部设置了带法兰的人孔结构，人孔法兰采用凸凹面密封形式，配套的法兰盖通过均布螺栓压紧密封垫片，既满足设备检修时人员进出罐体内部的需求，也能保证带压工况下的密封可靠性，人孔的高度设置充分考虑了日常巡检时的操作便利性，操作人员站在罐顶平台即可完成人孔螺栓的拆装作业。罐体侧面配套设置了直爬梯结构，爬梯采用圆钢弯折成型，梯步间距控制在300mm，符合工业操作平台的安全规范要求，爬梯与罐壁之间通过连接板焊接固定，爬梯顶部延伸至罐顶操作面以上1.2米，设置了安全扶手，方便操作人员上下罐顶时抓扶，避免高空坠落风险。

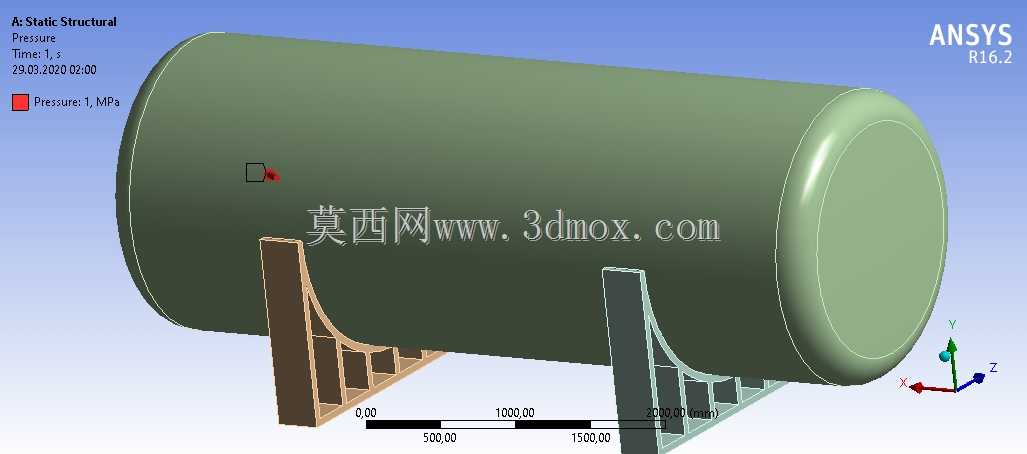

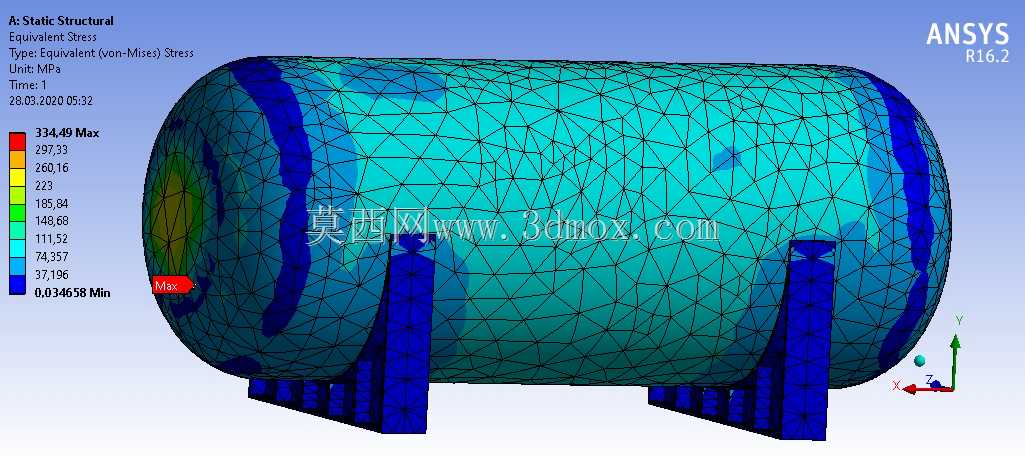

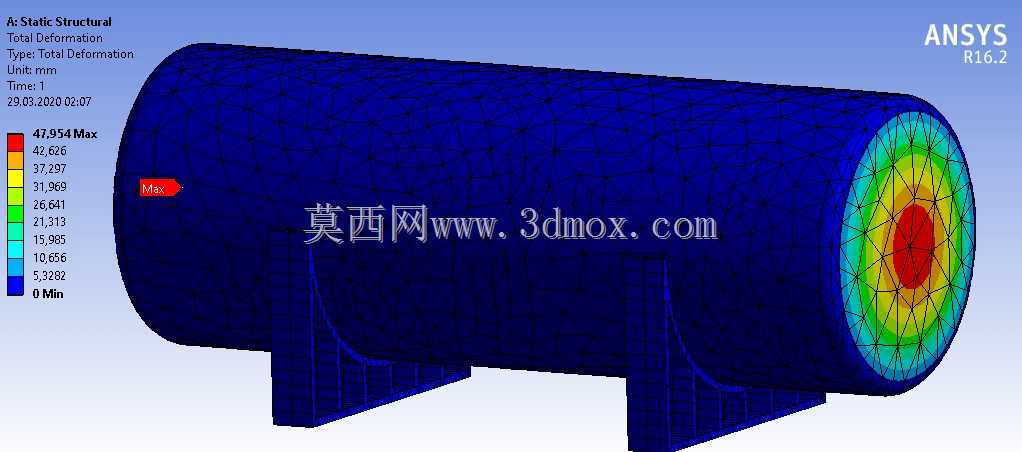

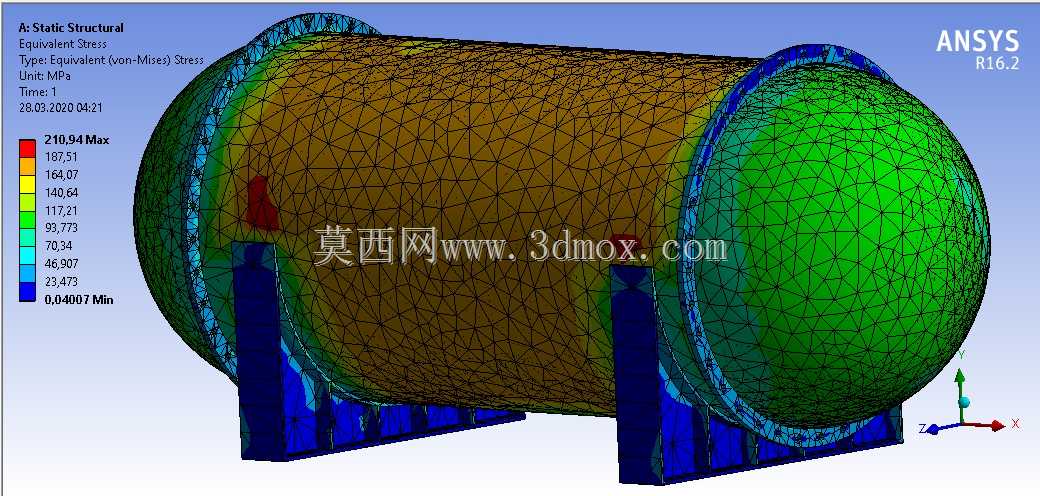

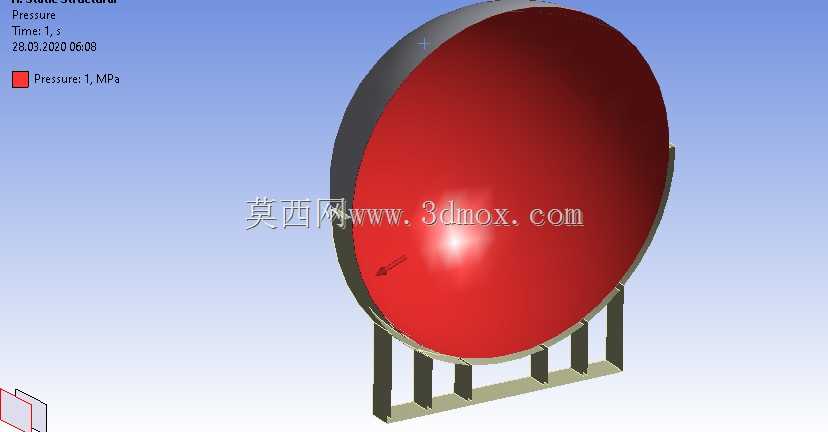

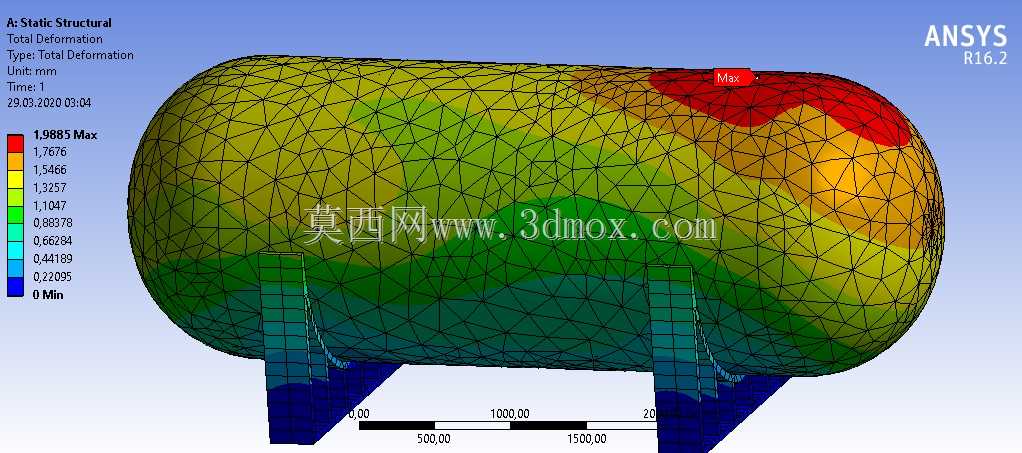

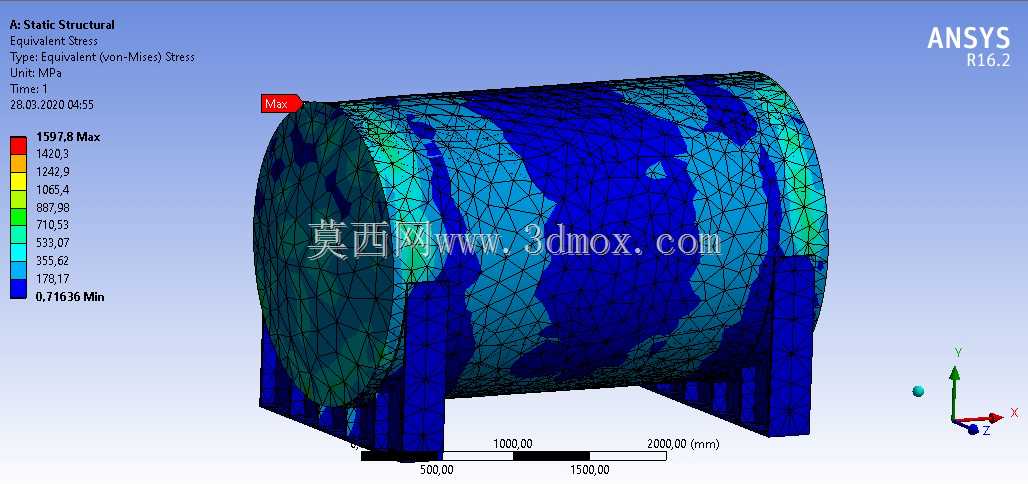

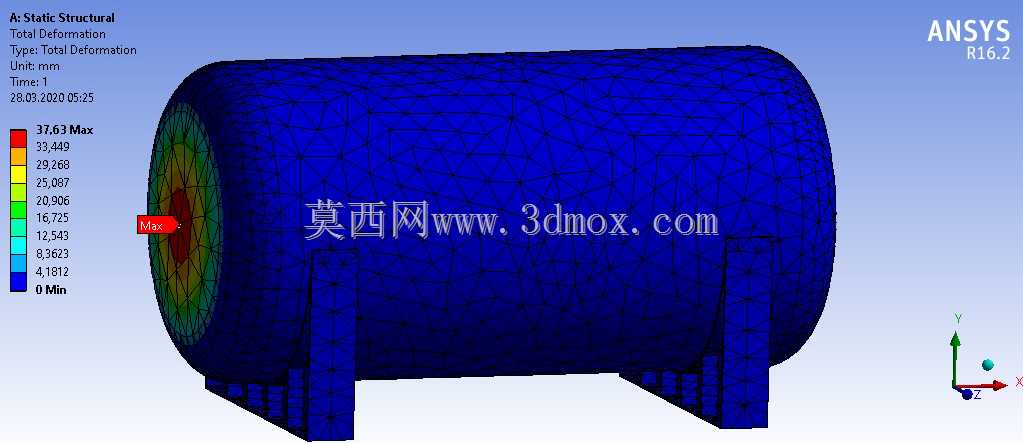

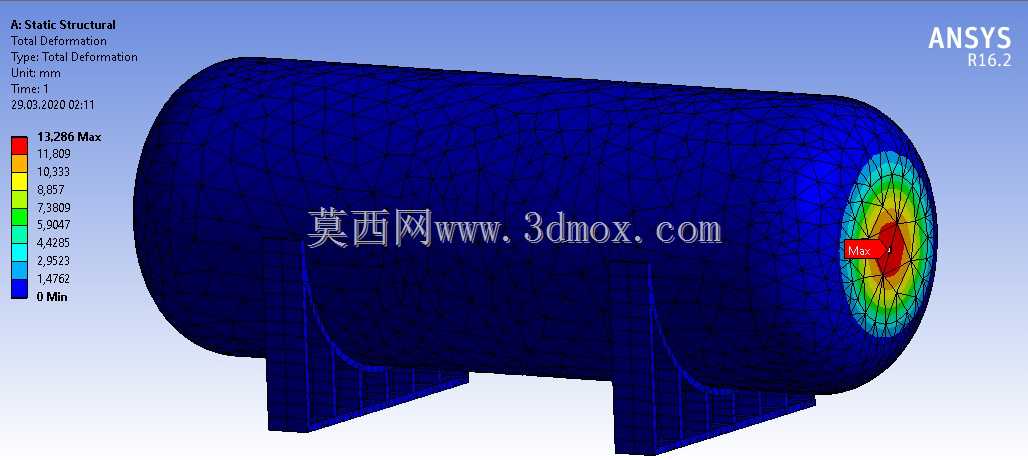

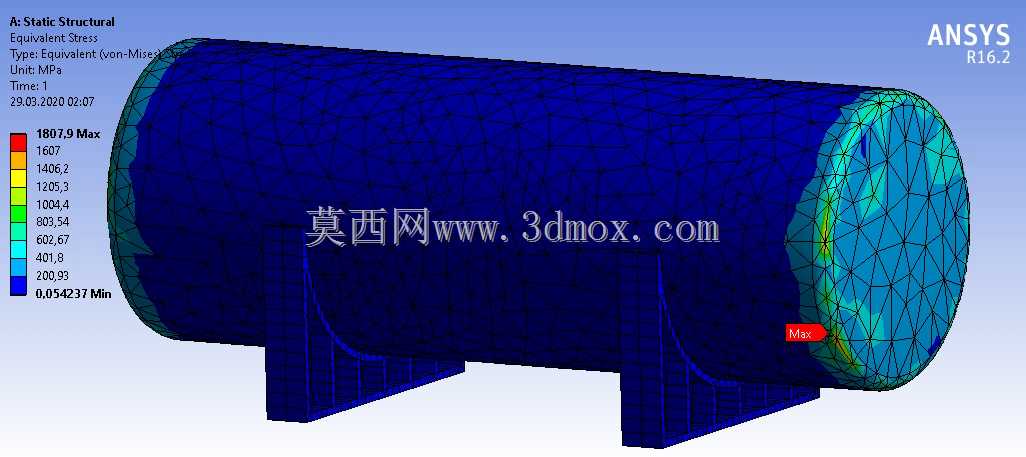

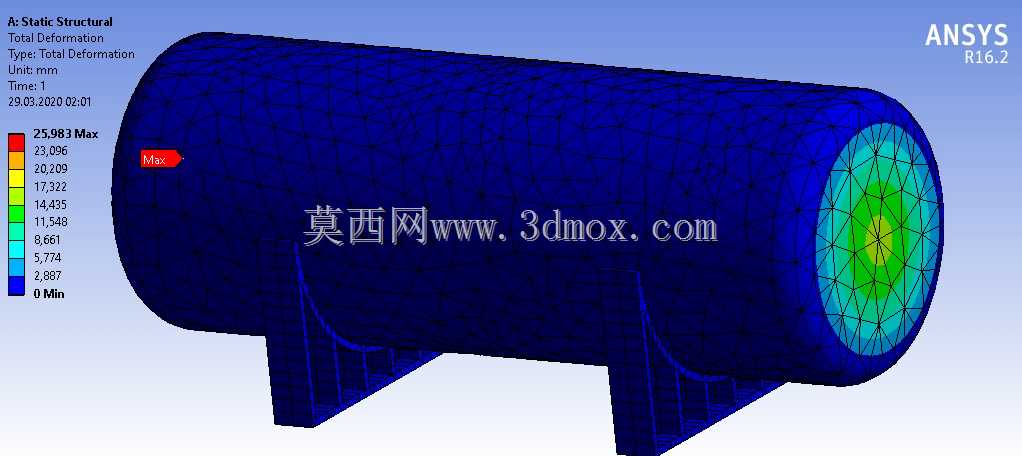

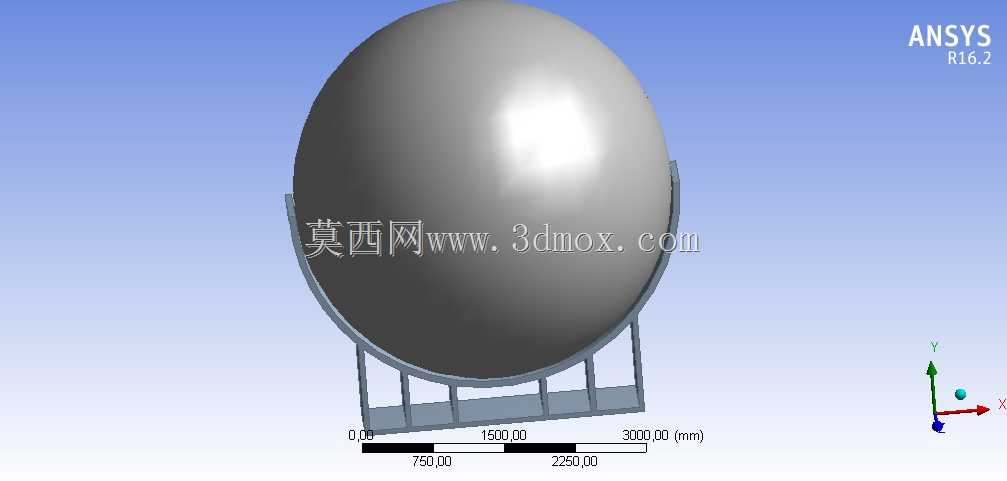

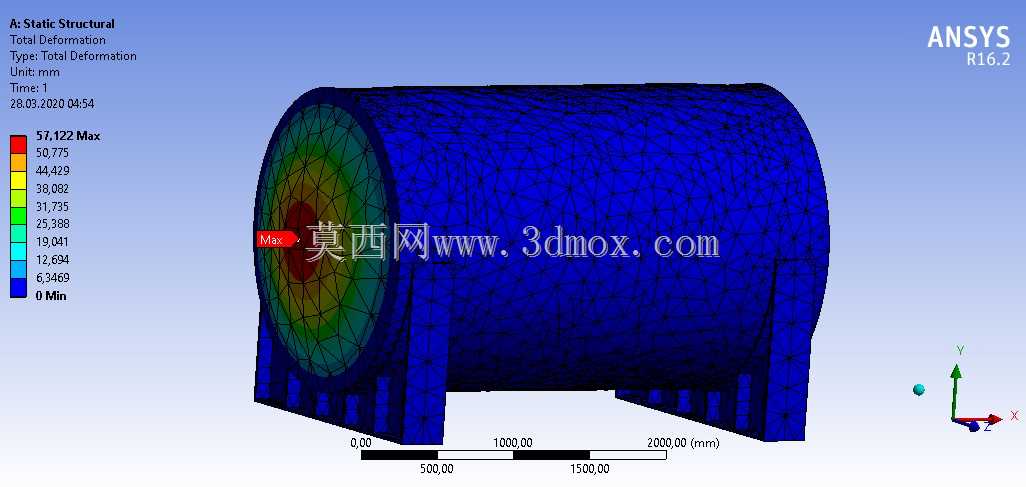

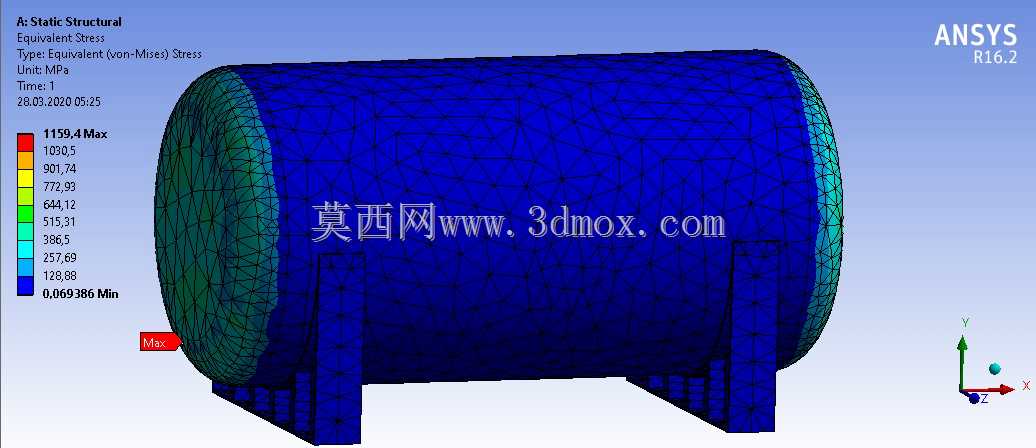

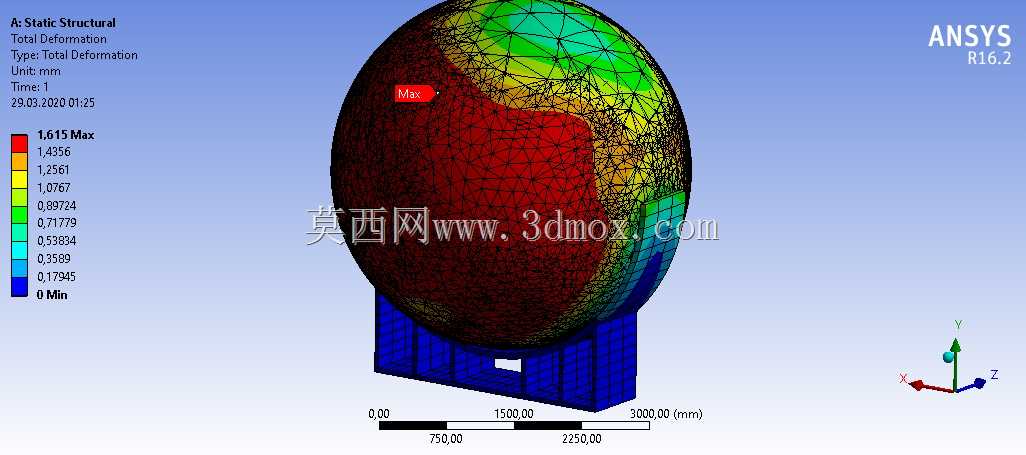

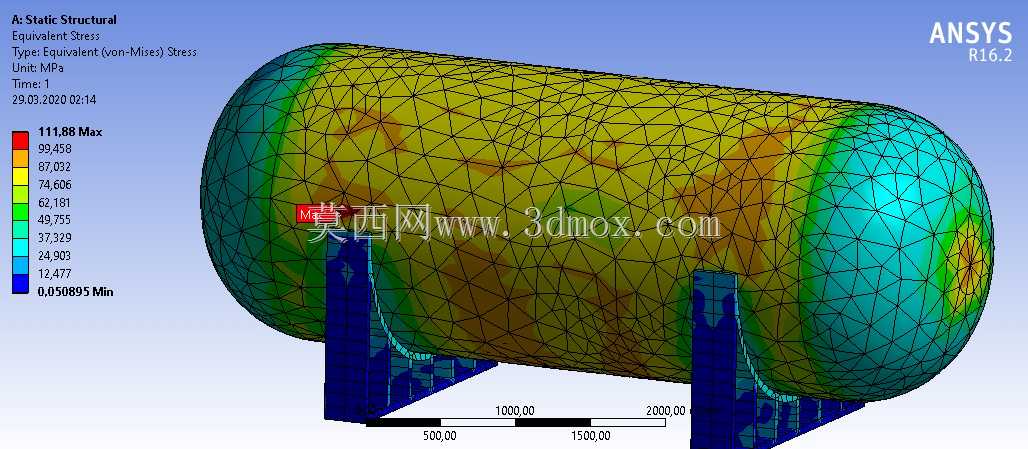

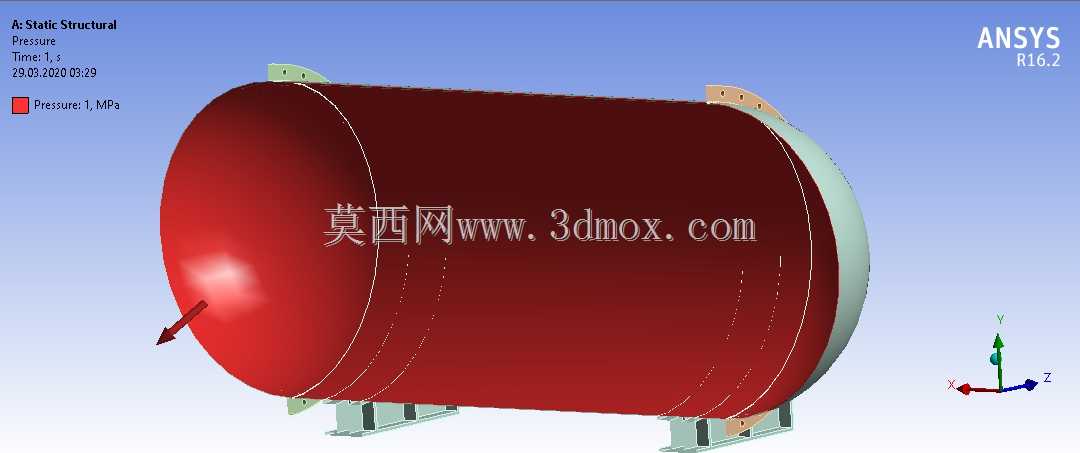

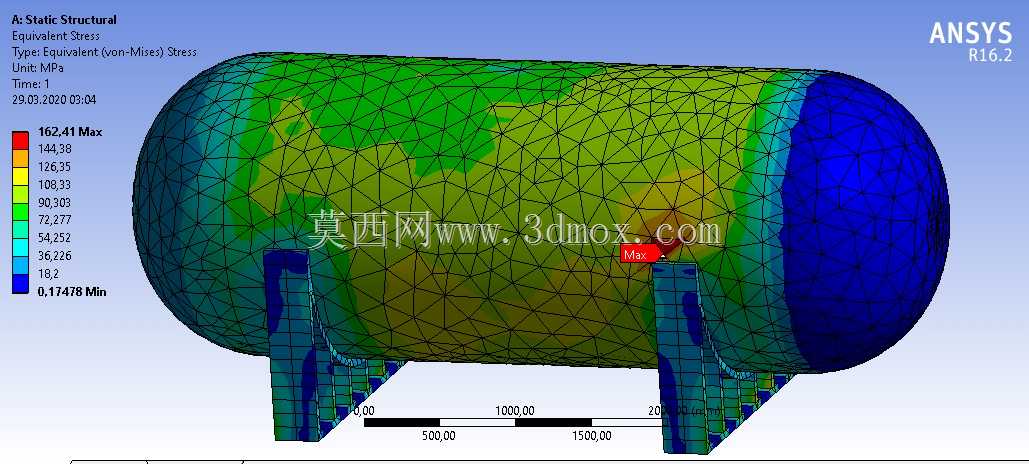

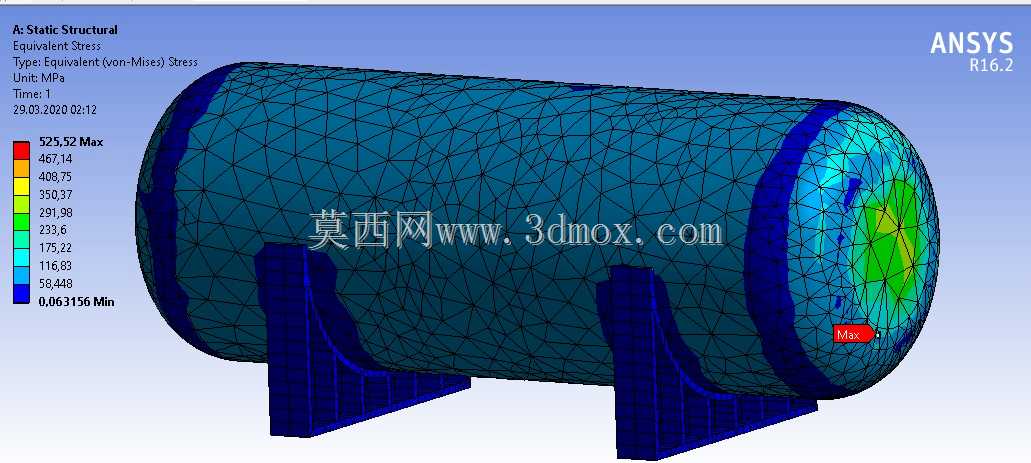

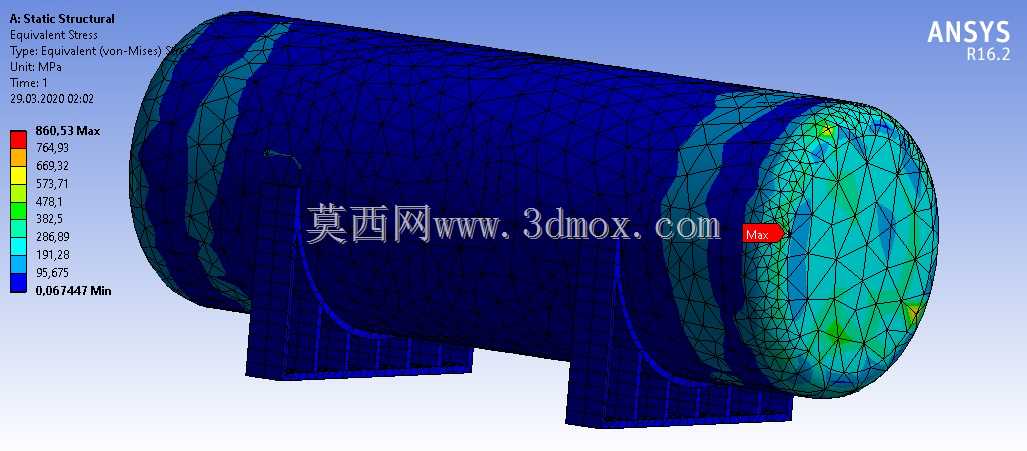

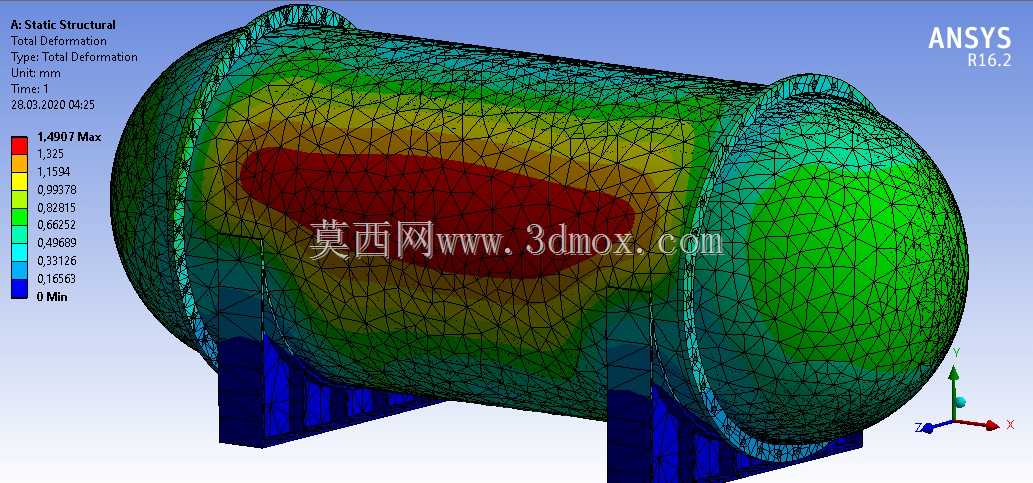

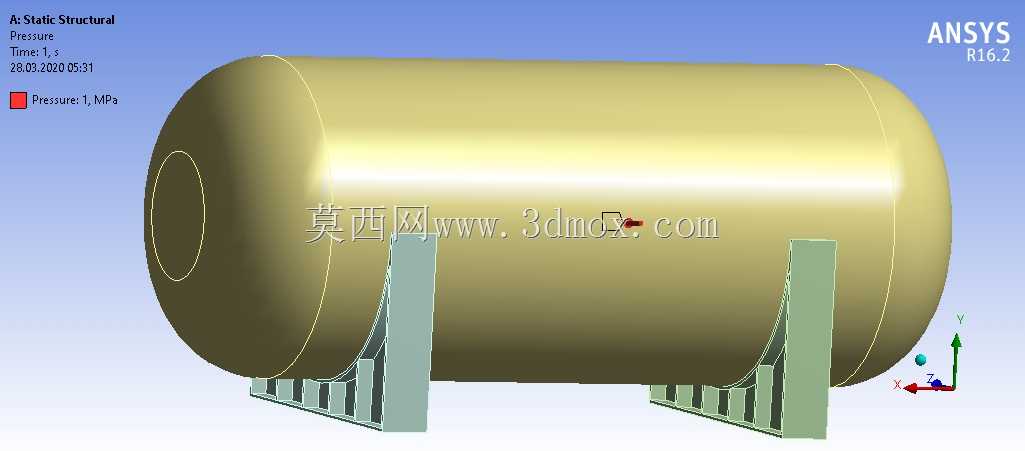

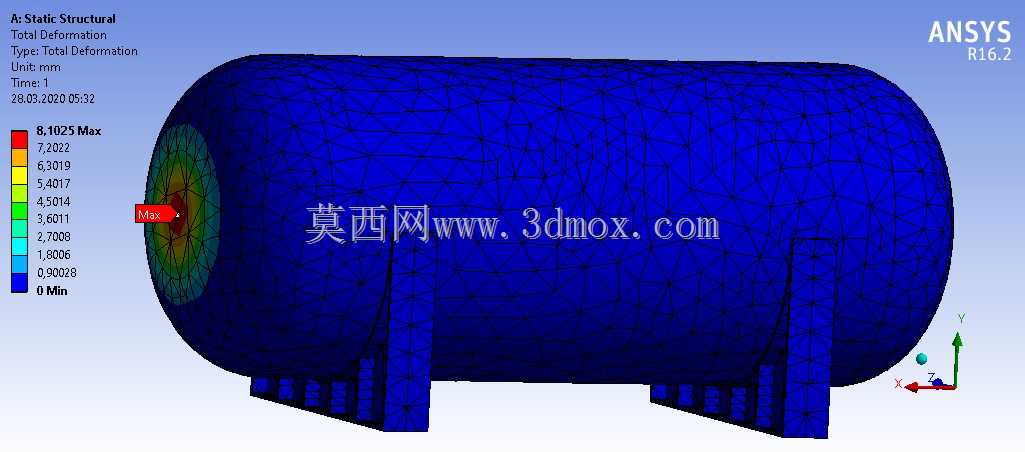

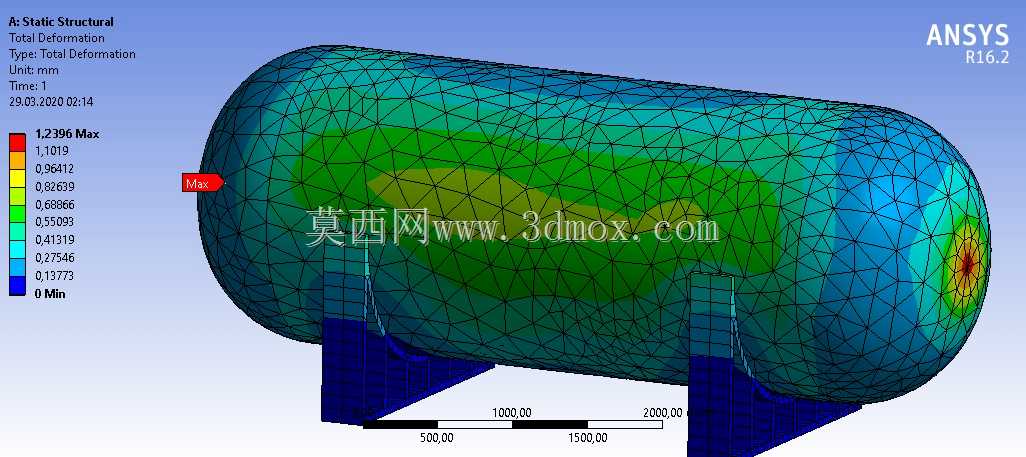

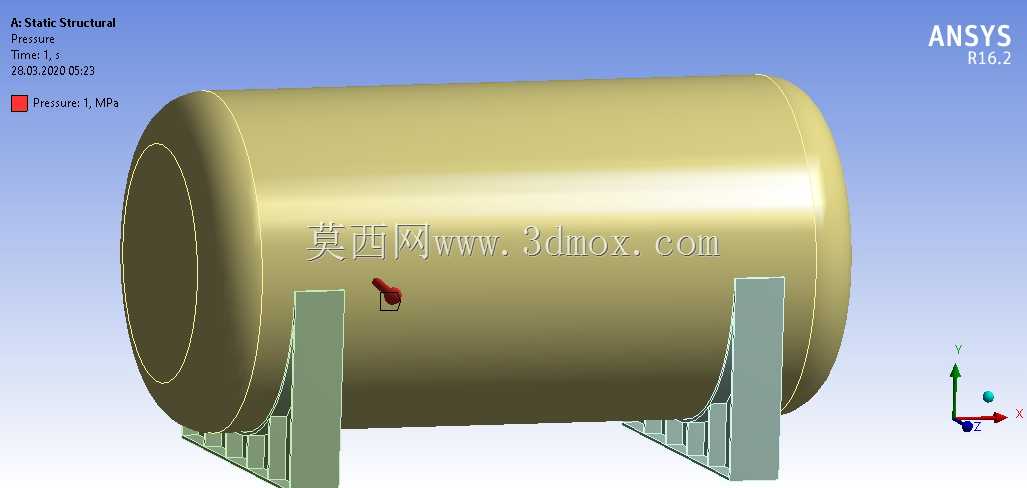

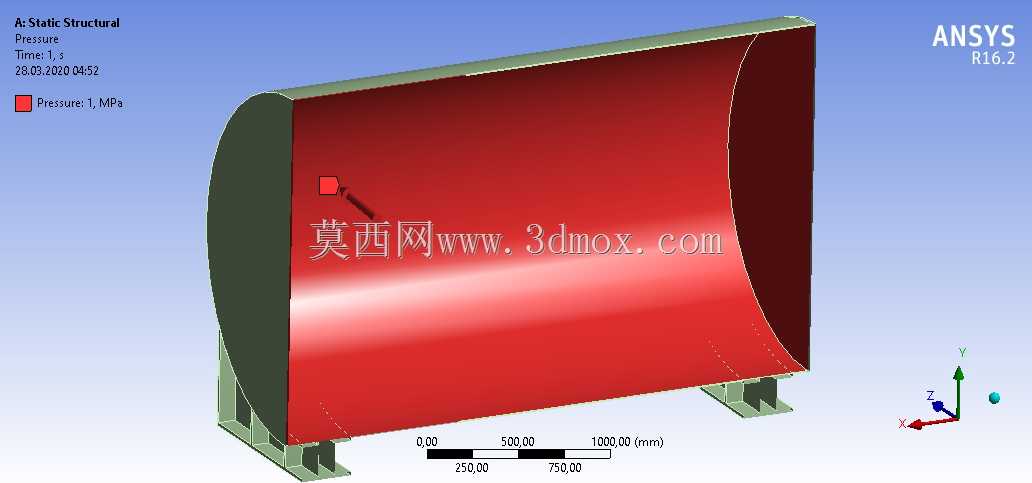

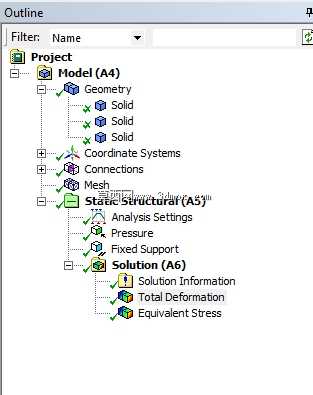

　　从功能特性来看，该储罐可适配气体、液体等多种带压介质的存储需求，筒身壁厚根据承压等级做了匹配设计，内壁可根据存储介质的腐蚀特性选择衬里、抛光等不同处理方式，比如存储食品级介质时内壁做镜面抛光处理，粗糙度达到Ra0.8以下，避免介质残留滋生细菌；存储腐蚀性化工介质时，内壁可衬四氟或涂刷防腐涂层，延长罐体的腐蚀裕量。设计过程中针对不同封头形式、不同壁厚、不同支座间距的方案做了多组对比分析，通过有限元仿真模拟不同内压工况下罐体的应力分布、变形量，筛选出应力分布最均匀、材料利用率最高的结构方案，避免局部应力过高导致的罐体开裂、变形泄漏等问题。

　　在外形尺寸的适配性上，该储罐的筒身长度、直径可根据厂区的安装空间、存储容积需求做参数化调整，鞍座的间距根据罐体长度做对应匹配，保证罐体在充液满载状态下，筒身的挠度控制在允许范围内，避免长期满载运行导致筒身弯曲变形。罐顶除了人孔之外，还预留了多个工艺接管的接口位置，可根据工艺需求安装进料管、出料管、放空管、压力表、安全阀、液位计等附件，所有接管与罐体的连接位置均做了补强处理，避免开孔削弱罐体的整体强度。安全阀的设置位置选在罐顶最高处，确保超压时能及时泄放罐内压力，保障设备运行安全；液位计接口设置在罐体侧面的上下两端，可直观观测罐内的介质液位，方便生产过程中的物料调度。

　　从结构细节的设计思路来看，罐体的所有焊接接头均做了圆角过渡处理，避免直角结构带来的应力集中，爬梯、支座等附件与罐体的焊接位置均避开了罐体的主焊缝，减少焊接应力对主承压结构的影响。罐体外部可根据使用场景做保温层安装预留，保温层支撑件焊接在罐壁外侧，方便后续安装岩棉、聚氨酯等保温材料，满足介质恒温存储的需求。针对户外安装的场景，罐体外部可配套设置防雨、防雷结构，爬梯位置可设置安全护笼，符合户外高空作业的安全规范。整个结构方案既满足了承压存储的核心功能需求，也充分考虑了加工制造、现场安装、日常操作、后期维护的全流程便利性，可作为同类型承压储罐设计的参考方案，帮助结构设计人员快速掌握储罐结构参数对承压性能的影响规律，优化自身的设计方案。
