废旧塑料回收破碎专用设备结构设计

　　做再生塑料加工线的选型和结构设计快十年，经手的破碎设备方案不下二十套，眼前这台塑料破碎机的结构，刚好踩中了中小型回收站点最核心的使用需求。先从应用场景说，这类设备主要对接的是注塑厂边角料回收、生活废塑料分拣后破碎、废旧塑料管材/型材预处理这几类场景，进料尺寸覆盖从几毫米的注塑浇口料，到边长300毫米以内的硬塑料块，不需要额外的预切割工序，单台设备就能完成从整料破碎到均匀粒料输出的全流程，适配日处理量3到8吨的中小型回收产线，也可以单独放在注塑车间边角，直接处理生产线上产生的不良品和浇口废料，减少废塑料堆存的空间占用。

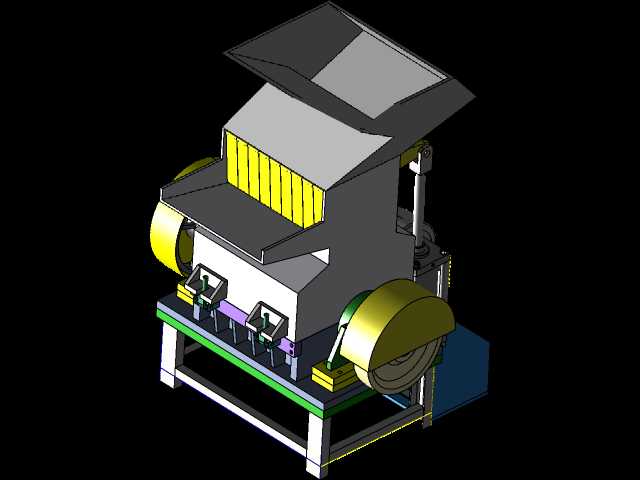

　　从结构设计逻辑来看，这台设备采用了卧式破碎腔体的布局，进料斗做了倾斜扩口设计，进料口的悬挑长度刚好适配人工上料或者皮带机上料的作业高度，不会出现上料时物料回溅的问题，进料斗内侧的衬板做了加厚处理，应对硬塑料进料时的冲击磨损，避免长期使用后腔体变形。动刀轴采用偏心安装结构，动刀和定刀的间隙可以通过外侧的调节螺栓快速调整，不需要拆开腔体就能完成间隙校准，这点对现场运维来说非常实用，毕竟塑料破碎过程中刀具磨损是常态，频繁拆机调刀会耽误不少生产时间。腔体下方的筛网采用快拆式压条固定，需要更换不同孔径筛网调整出料粒度的时候，松开压条就能抽出筛网，整个更换过程不超过十分钟，适配不同下游造粒工序对破碎料粒径的要求。

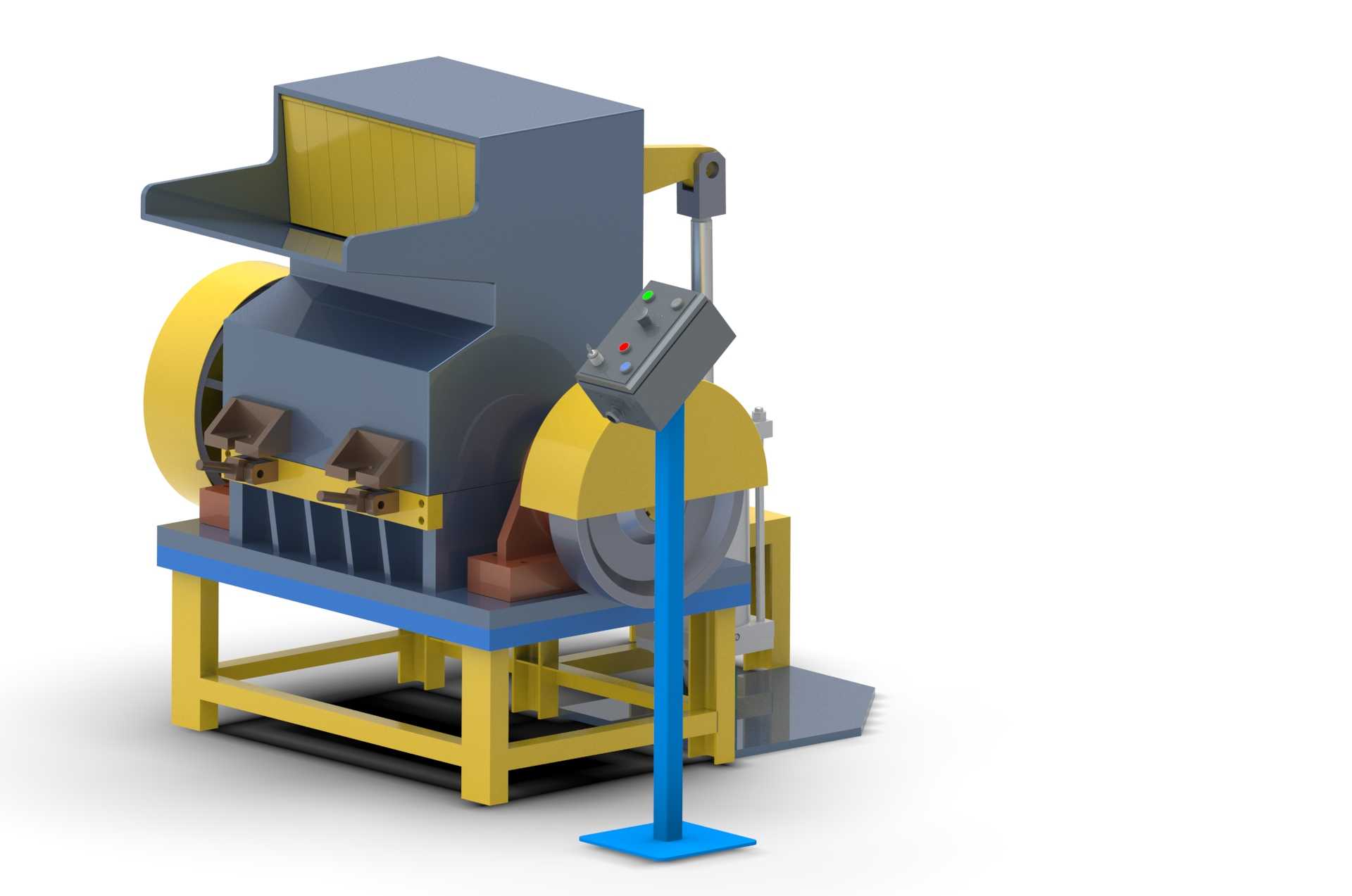

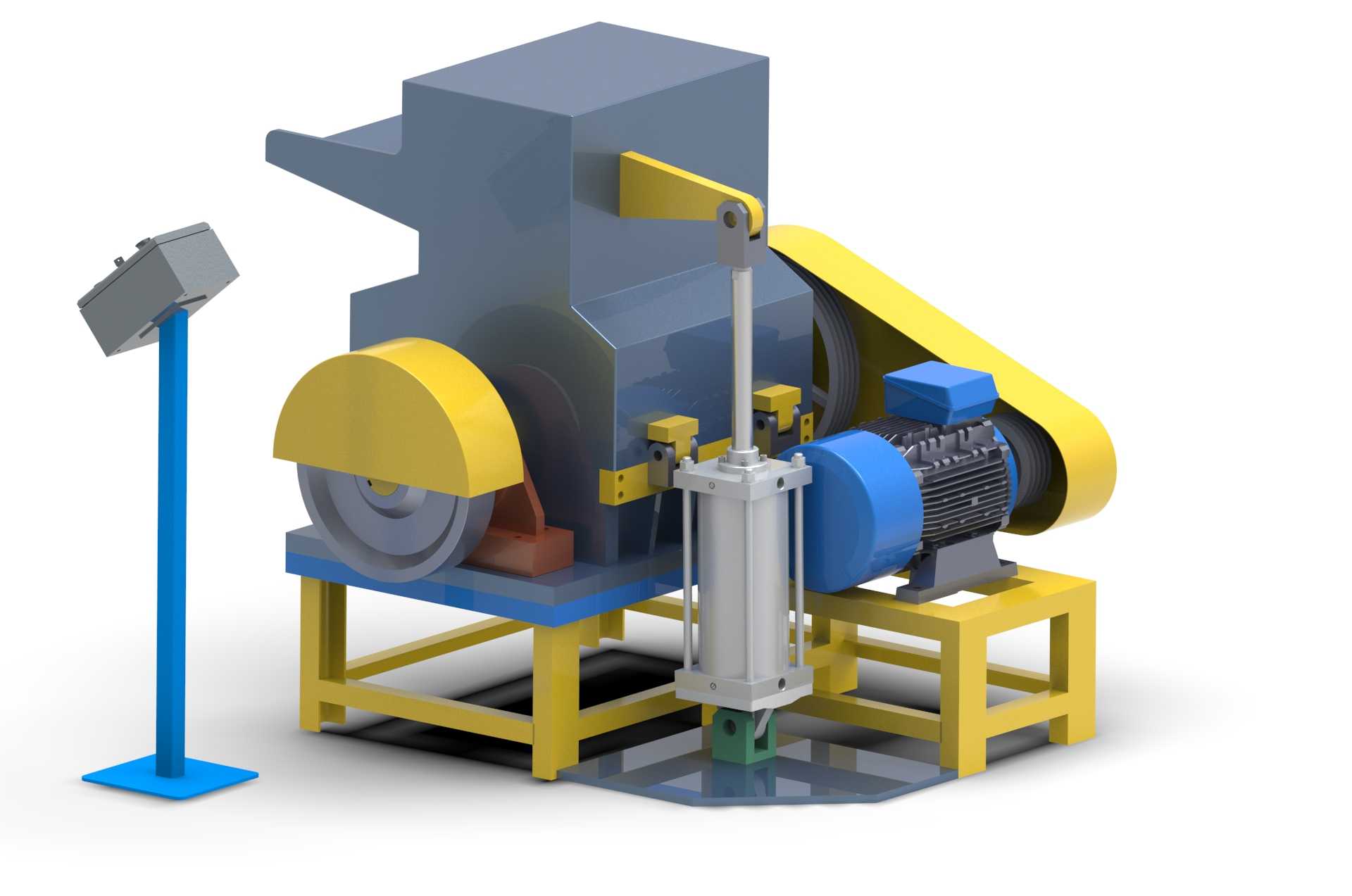

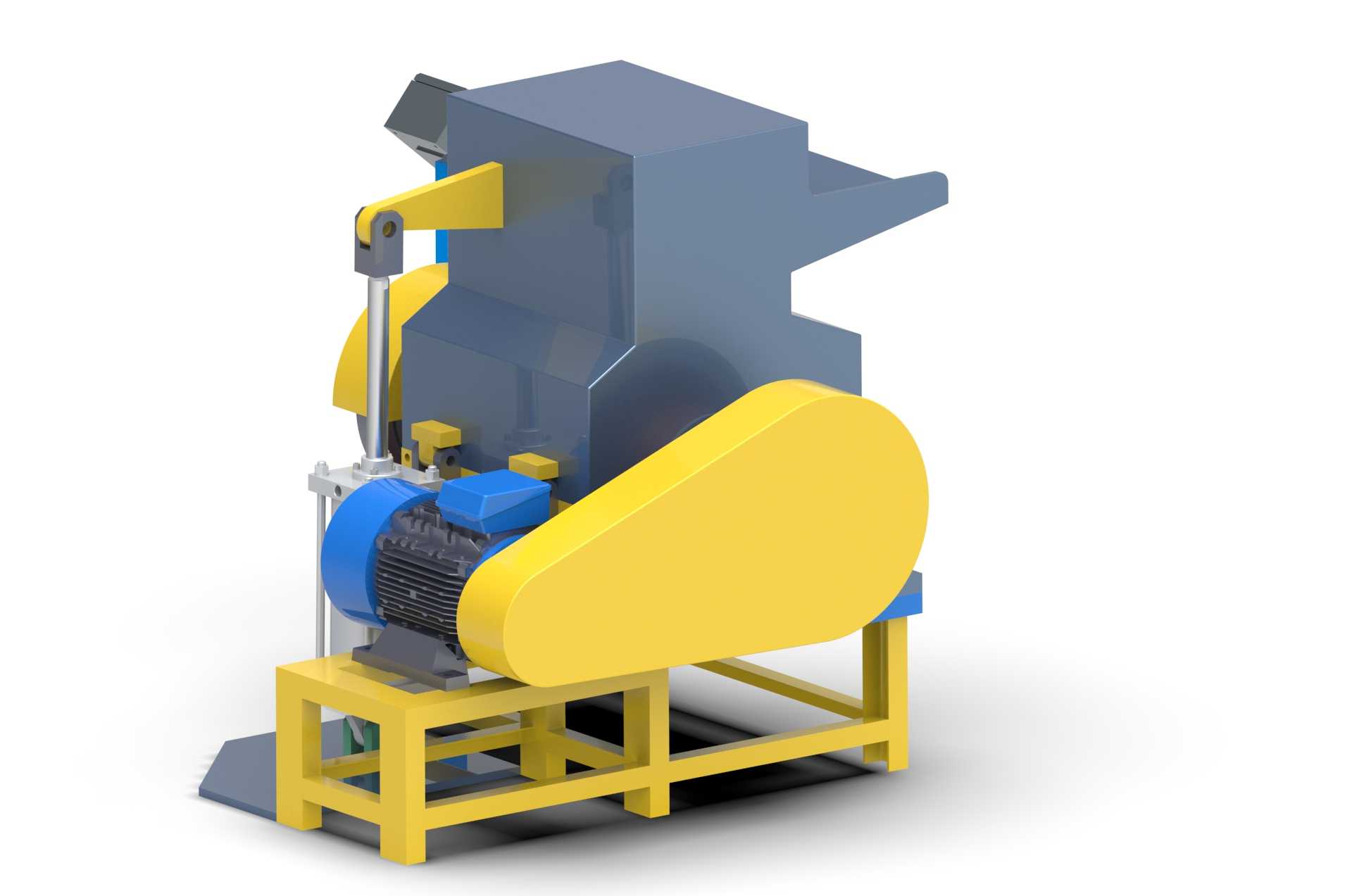

　　设备的传动侧采用了皮带轮减速传动，大直径的飞轮结构做了半封闭护罩防护，既可以储存转动惯量，降低硬塑料卡料时的电机负载冲击，又能避免传动部件外露带来的安全隐患，护罩上预留了散热缝隙，长时间连续作业时皮带和轴承的热量可以及时散出，不会出现过热烧损的问题。独立的操作控制盒通过立式支架安装在设备侧方，操作高度刚好适配站立作业的人员视线，急停按钮布置在控制盒最外侧，遇到卡料或者异常情况时可以一键停机，控制盒的走线全部藏在支架方管内部，避免破碎作业时飞溅的塑料碎块刮伤线缆。

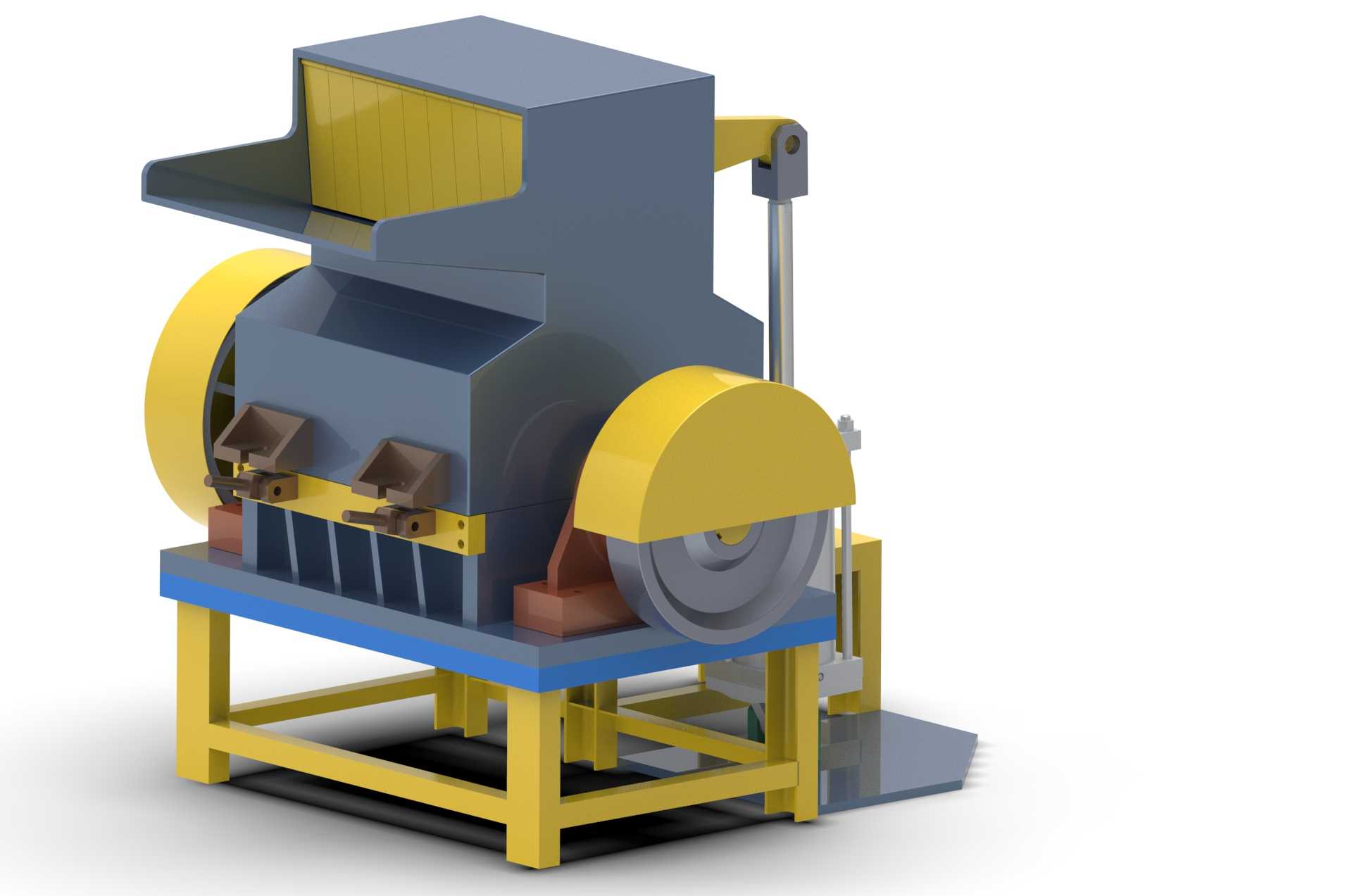

　　机架部分采用型钢焊接结构，支腿做了加宽处理，底部预留了减震垫安装位，设备运行时的震动可以通过减震垫传导到地面，不需要额外做混凝土基础固定，直接放在硬化地面上就能接电使用，安装边界非常灵活，哪怕是车间边角的零散空间也能布置。机架上方的腔体安装面做了整体铣平处理，保证腔体和机架连接的平面度，减少运行时的异常震动和噪音，设备整体的占地面积控制在2平方米以内，进料口最高处距离地面1.6米左右，不管是人工投料还是搭配小型皮带输送机上料，都不需要额外搭建操作平台。

　　出料部分采用敞口落料设计，可以直接对接下方的集料箱或者风送上料管道，破碎后的塑料颗粒靠自重落下，不会在腔体内残留积料，避免不同材质塑料混料的问题。设备的轴承座采用外置式安装，和破碎腔体之间做了密封挡圈设计，破碎产生的塑料粉尘不会进入轴承内部，延长轴承的使用寿命，日常维护只需要定期通过注油嘴加注润滑脂即可，不需要频繁拆解轴承座。从实际使用的角度来说，这类结构的破碎机相比同规格的其他设备，卡料概率能降低40%以上，日常维护的工时能减少一半，非常适合对设备可靠性要求高、运维人员配置不多的中小型塑料回收加工场景，建模的时候把刀具的运动间隙、传动部件的安全距离、机架的受力变形量都做了校核，所有配合尺寸都符合机械加工的公差要求，直接导出工程图就能用于生产制造。
