弹簧式排放安全阀结构设计方案

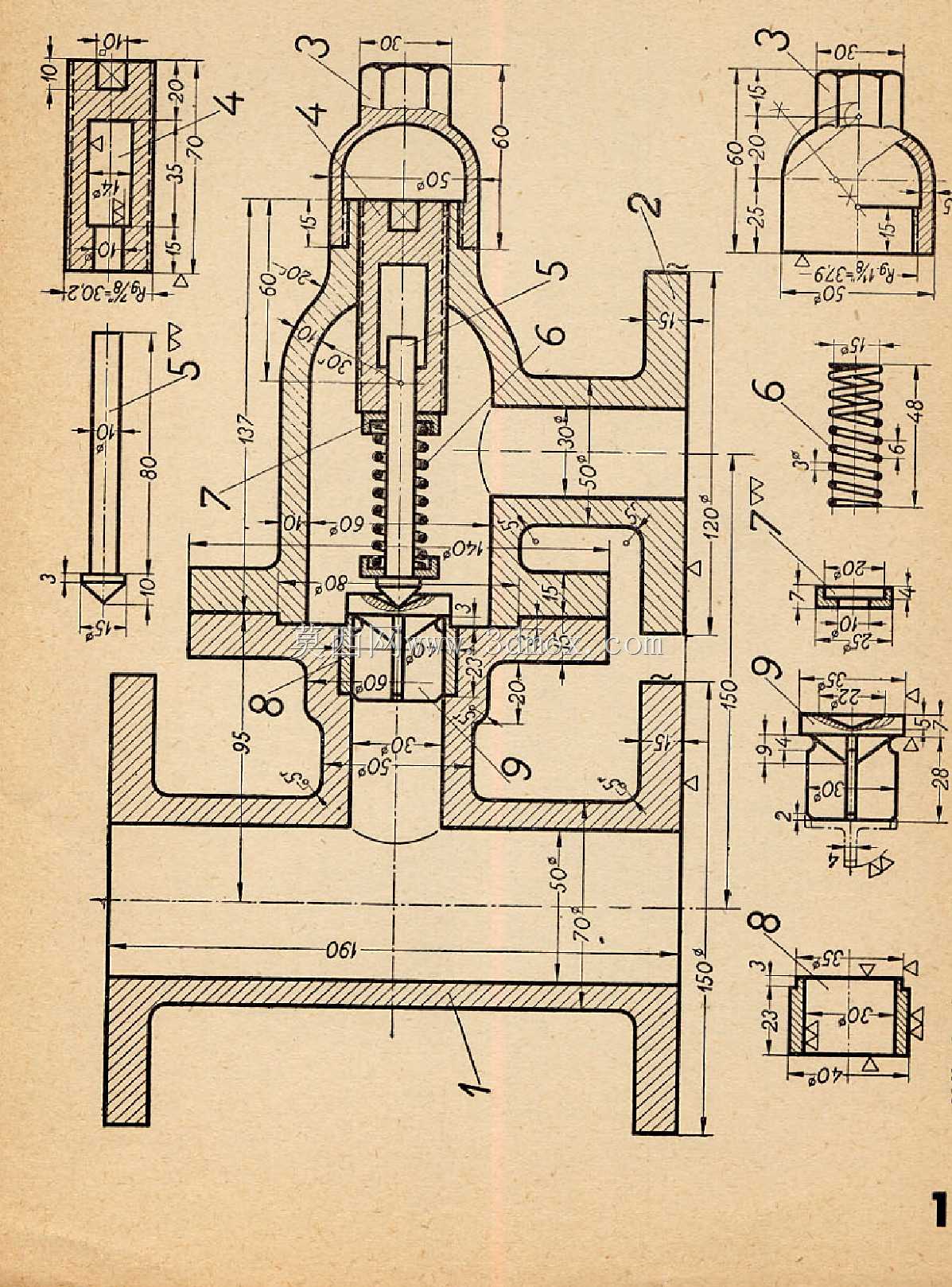

　　在承压流体输送管网、压力容器配套、工业动力系统的管路布局中，这类弹簧承载的排放安全阀是不可或缺的过压保护元件，核心作用是在系统内部压力超过预设安全阈值时，自动开启阀瓣泄放多余介质，待压力回落至额定工作区间后自动回座密封，避免管路、容器因超压出现破裂、介质泄漏甚至爆管事故，广泛适配蒸汽输送、给排水、压缩空气、低压化工介质等常规流体工况的压力防护需求。从结构设计逻辑来看，这款阀采用角式通径布局，介质入口位于阀体下部垂直方向，出口侧为水平走向的法兰连接端，整体流道经过圆弧过渡处理，能减少介质泄放时的流阻损失，避免高速介质冲刷阀体内壁造成局部冲蚀磨损。核心的力平衡组件采用圆柱螺旋压缩弹簧作为预紧载荷来源，

　　弹簧上端抵靠在上阀盖内部的调节座位置，下端直接压合在阀瓣组件上，通过旋转上部的调节螺套可以改变弹簧的预压缩量，以此匹配不同工况要求的开启压力设定值，调节部位外侧设置有防护帽结构，既可以避免外部灰尘、水汽侵入弹簧腔造成锈蚀卡滞，也能防止无关人员随意改动整定压力。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封拥有更高的密封比压，在正常工作压力下能保证可靠的密封性能，避免介质出现非正常渗漏；阀瓣导向部位设置有足够长度的配合段，和阀体内的导向肋做间隙配合，保证阀瓣在开启、回座过程中始终保持对中状态，不会出现偏卡、密封面错位的问题。从安装边界尺寸来看，这款阀的入口通径、出口法兰的连接孔位间距、阀体总高度都匹配常规低压管路的安装标准，

　　下部入口法兰和上部阀盖的连接采用螺栓紧固结构，中法兰位置设置有密封垫片，能保证阀腔内部的介质不会从结合面处泄漏；阀体下部的安装法兰厚度经过强度校核，能承受管路系统的压力波动与连接载荷，不会在长期使用后出现法兰变形问题。设计过程中针对弹簧的刚度做了匹配计算，保证阀瓣开启时的行程足够，泄放能力满足对应通径管路的最大超压泄放量要求，同时弹簧的工作行程处于线性区间内，不会出现弹力突变导致阀瓣开启后震荡、无法稳定回座的问题。阀体的中腔位置设置有导流结构，能引导泄放的介质平缓流向出口，避免高速介质直接冲击弹簧与阀瓣组件，延长内部零件的使用寿命；上阀盖部位设置有透气孔，平衡弹簧腔与外部大气的压力，避免阀瓣开启时弹簧腔形成憋压，

　　影响阀瓣的正常开启行程。在零件选材的适配性上，阀体、阀盖这类承压壳体类零件默认适配铸造成型工艺，流道部位的铸造圆角都做了明确标注，避免铸造过程中出现应力集中、冷隔等缺陷；弹簧采用弹簧钢材质制作，表面做防锈处理，适应常规工况下的长期压缩载荷作用；密封面根据输送介质的不同，可以堆焊耐腐蚀、耐冲蚀的合金层，提升密封副的使用寿命。从装配逻辑来看，这款阀的零件全部采用可拆卸结构，日常维护时只需要拆下上部阀盖的连接螺栓，就可以取出内部的弹簧、阀瓣组件，检查密封面磨损情况、弹簧的弹力衰减情况，更换受损零件后即可重新装配使用，不需要整体更换阀体，能降低后期的运维成本。需要注意的是，安装时要保证阀杆处于垂直状态，避免倾斜安装导致阀瓣导向部位出现偏磨，影响密封性能与动作可靠性；出口侧的泄放管路要保持通畅，不能设置截断阀或者存在管路憋压的情况，保证超压时介质能顺利泄放至安全区域。
