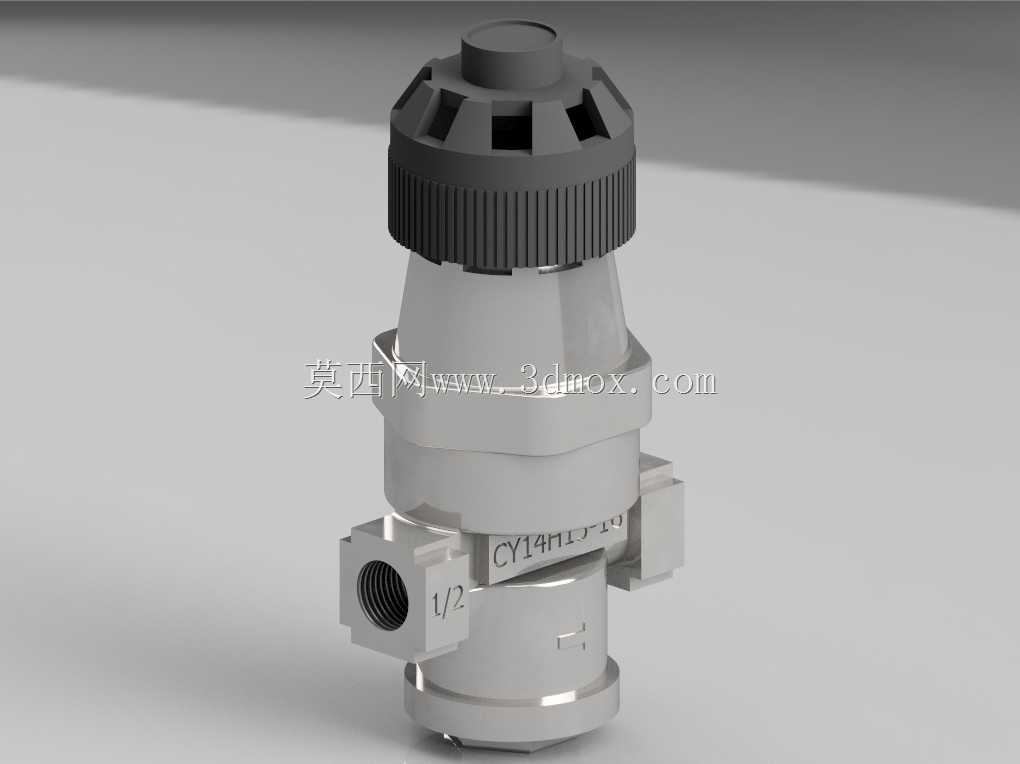

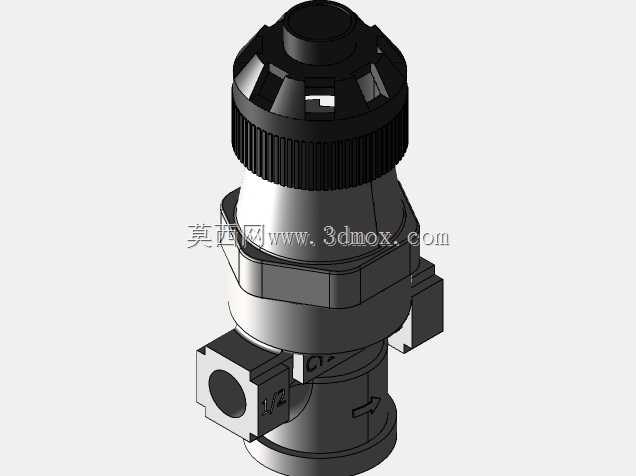

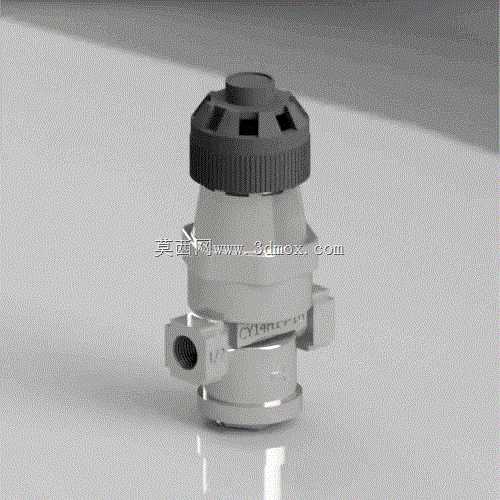

带1/2英寸NPT接口的inox蒸汽减压阀结构

　　在食品加工、制药、精细化工等对介质洁净度有要求的蒸汽输送管网中，这类inox材质的减压阀是支路压力调控的核心部件，区别于普通铸铁材质的通用减压阀，其不锈钢本体可以耐受饱和蒸汽的高温冲刷，同时避免长期接触冷凝水产生的锈蚀杂质污染工艺介质，适配洁净蒸汽的输送要求。建模过程中没有直接套用通用阀门的参数库，而是以实物游标卡尺的逐点测量数据为基准，先确定阀体的整体安装边界：阀体下部的进气端与上部的出气端保持同轴布局，侧方预留的1/2"NPT内螺纹接口为压力检测或旁通连接位，建模时严格还原了NPT螺纹的锥度参数，确保虚拟装配时和标准管件的啮合长度符合工程安装要求，不会出现干涉或密封面错位的问题。

　　顶部的调节手轮做了滚花防滑结构的细节还原，手轮下方的锁紧压盖和阀体之间的配合间隙按照实物的装配公差预留，手轮的旋转行程对应内部弹簧的压缩量区间，建模时将内部的阀芯、弹簧、密封膜片的运动行程做了限位约束，可直接用于后续的阀门启闭动作仿真，验证不同入口压力下的出口压力稳定性。从实际应用场景来看，这类减压阀通常安装在蒸汽主管道到用汽设备的支管段，比如夹层锅、灭菌柜、蒸汽加热盘管的前端，将主管道0.6-1.0MPa的高压饱和蒸汽减压到设备适配的0.1-0.3MPa工作压力，避免高压蒸汽直接冲击设备造成密封件损坏或者温度超调。阀体的流道结构做了等比例还原，入口端的导流槽可以减少蒸汽进入阀体时的紊流，降低减压过程中的噪音和振动，

　　阀芯处的密封面采用平面硬密封结构，适配蒸汽介质的高温工况，不会因为长期高温出现密封件老化失效的问题。建模时对阀体的外部安装固定位做了精准还原，阀体两侧的平面夹持位适合用管钳进行安装紧固，底部的定位凸台可以匹配管道支架的安装卡槽，确保阀门安装后不会因为管道振动出现松动。不同于很多简化的阀门模型只做外部壳体，这个模型还原了内部的核心调压结构：顶部调节螺杆连接弹簧座，弹簧下方抵靠膜片压板，膜片下方连通阀后压力腔，当阀后压力升高时，膜片向上压缩弹簧带动阀芯上移减小开度，压力降低时弹簧推动阀芯下移增大开度，整个内部构件的装配关系完全按照实物的装配顺序搭建，可直接用于阀门的拆装教学或者结构改进参考。在外形尺寸的把控上，阀体的总高度、最大外径、

　　接口的中心距都严格匹配实测数据，安装时不需要额外调整管道的预留位置，侧方接口的中心高度和主管道中心的偏差控制在实测公差范围内，避免安装时出现管道别劲的问题。阀体表面的标识刻印也做了细节还原，包括型号标注、流向箭头、压力等级标识，和实物的标识位置完全一致，方便工程人员在装配时快速识别阀门的安装方向和参数。这类不锈钢蒸汽减压阀在日常运维中，需要定期检查顶部调节机构的灵活性，以及膜片的密封性能，模型的分层结构可以直接用于生成运维拆解示意图，指导现场维修人员的拆装操作，避免拆装过程中损坏内部的精密调压构件。对于管网设计人员来说，这个模型可以直接导入到蒸汽管网的整体装配模型中，进行管道走向的碰撞检查，提前预判阀门和周边管道、支架、设备的安装间隙，减少现场施工时的改管工作量。
