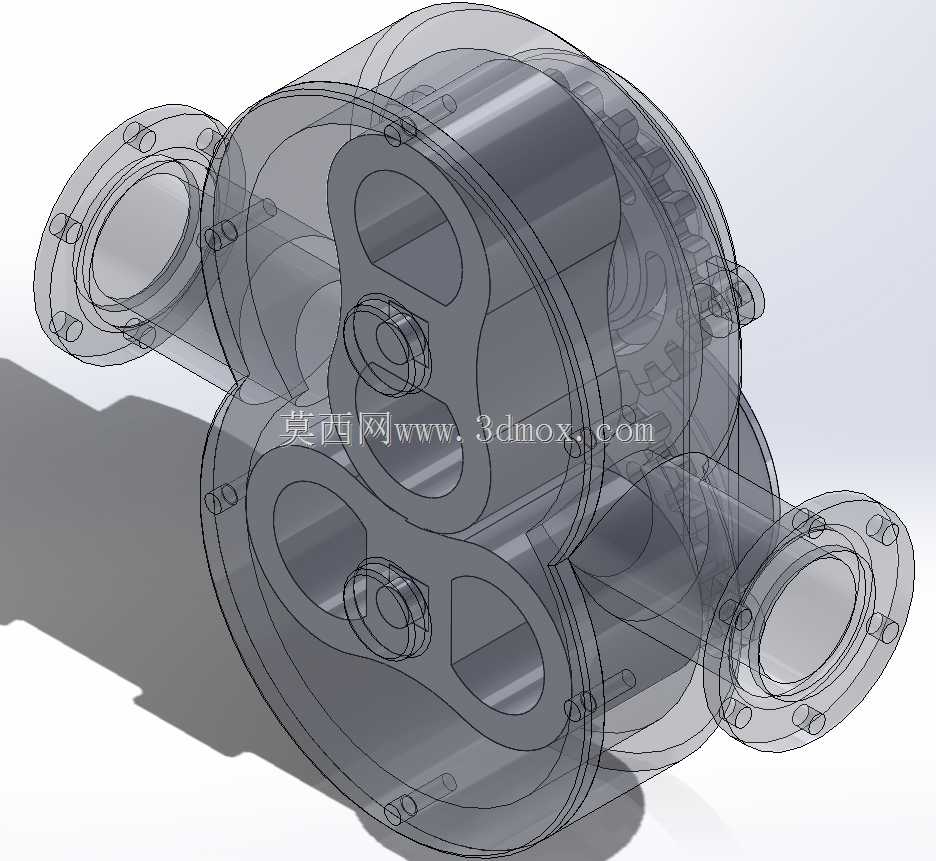

双转子容积式压缩机透明结构三维数模

　　这套数模完整还原了双转子容积式压缩机的内部啮合结构与外部安装接口，从工程应用角度看，这类结构的压缩机普遍应用在中小型工业气源供给、轻工行业气动系统动力源、小型工艺气体增压输送场景中，相比往复式压缩机，其运转时的动平衡表现更优，同排量下的整机体积更小，适合安装在空间紧凑的设备集成工位上。从结构设计逻辑来看，整个腔体采用对称式8字形转子腔布局，两个相互啮合的腰形转子分别安装在平行布置的两根主轴上，主轴两端通过轴承座定位在腔体端盖上，端盖与腔体本体之间通过止口定位，保证转子啮合间隙的同轴度公差，避免运转过程中出现转子擦碰腔体或者端盖的问题。进出气接口分别布置在腔体的两个对称侧方位，接口采用标准法兰连接结构，

　　法兰端面预留了均匀分布的螺栓过孔，安装时可直接对接现场的工艺气路管道，不需要额外做转接法兰的适配，接口的通径尺寸与腔体内部的流道截面做了平滑过渡设计，减少气体进出腔体时的局部阻力损失，降低整机的运转能耗。转子的型线采用共轭啮合设计，两个转子在同步齿轮的带动下做反向同步回转，运转过程中转子之间、转子与腔体内壁之间始终保持微小的均匀间隙，不需要额外加注润滑油做接触密封，可输出无油的压缩气体，适合对气源洁净度有要求的食品包装、医药生产、电子元器件吹扫等工位使用。从安装边界来看，整个腔体的外部轮廓没有突出的不规则结构，底部预留了平整的安装基准面，基准面上设置了四个对称的安装螺栓孔，安装时可直接固定在配套的机座或者设备安装平台上，

　　不需要额外设计复杂的安装支架。腔体上部设置了齿轮箱腔体，用来容纳驱动端的同步齿轮与轴承组件，齿轮箱与转子腔之间设置了密封结构，避免齿轮箱内的润滑脂泄漏进入转子腔污染压缩介质。端盖的螺栓布置采用沿腔体轮廓均匀分布的方式，保证端盖与腔体结合面的压紧力均匀，避免结合面出现漏气问题。在建模过程中，所有配合面都预留了合理的公差带，转子与腔体的单边间隙控制在符合行业常规设计的取值范围内，既保证运转时不会出现机械摩擦，又能控制间隙泄漏量在合理区间，保证整机的容积效率。进出气口的流道设计顺着转子回转的气流方向做了导向弧度，减少气流在腔体内的涡流损失，提升气体输送的顺畅度。整个结构没有冗余的设计部件，所有外部结构都服务于安装、气路连接、

　　检修维护的实际需求，端盖拆卸后可直接接触到转子组件，方便后续做转子间隙调整、腔体内部清洁等维护操作，不需要拆解整机的外部连接管路。主轴的驱动端伸出端盖外侧，预留了标准的轴伸直径与键槽结构，可直接配套联轴器连接驱动电机，也可根据安装需求加装皮带轮做减速传动，适配不同的现场动力输入条件。
