罗茨式根部鼓风机压缩腔体结构设计

　　该模型还原的是罗茨式根部鼓风机的核心压缩腔体总成，这类部件广泛应用于污水处理曝气、粉体气力输送、水产养殖增氧、工业炉鼓风、真空包装抽气等工况场景，作为容积式鼓风设备的核心承压与做功单元，其结构设计直接决定设备的运行效率、密封性能与振动水平。从实际工程应用角度看，这类根部鼓风机通常安装在系统管网上游，为整个气路提供稳定的无油压缩气源，区别于普通离心风机，其输出风压受管网压力波动影响极小，适合需要恒流量供气的工艺环节。

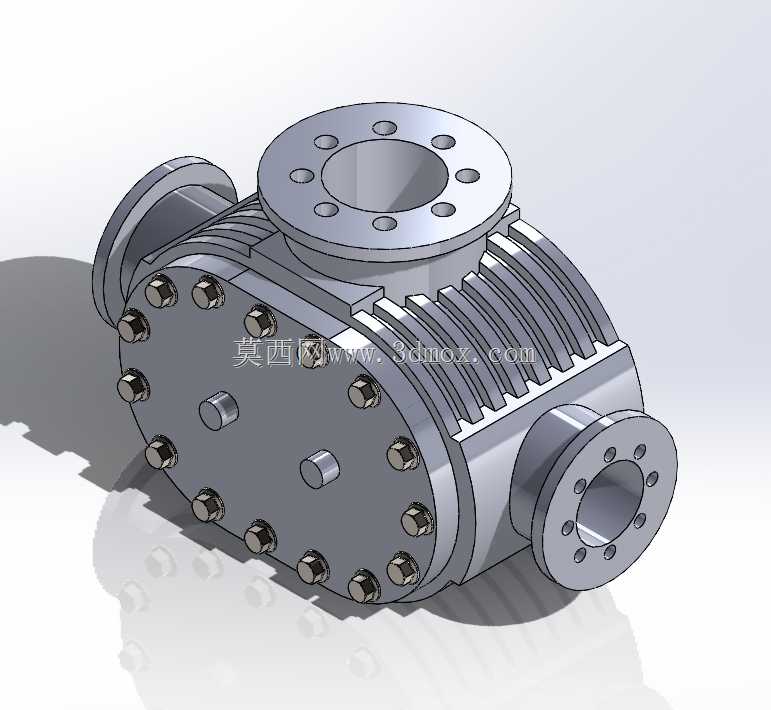

　　模型呈现的腔体采用上下剖分的分体式壳体结构，壳体外表面设计有密集的轴向散热肋片，这一结构并非装饰性设计：罗茨风机在压缩气体过程中会产生大量压缩热，肋片可以在无额外冷却水路的前提下，通过增加壳体与空气的接触面积提升自然散热效率，避免腔体内转子因热膨胀出现卡滞，同时也能降低壳体表面温度，适配车间内无强制通风的安装场景。壳体的端盖采用周向均布的内六角螺栓紧固，螺栓排布完全避开内部转子的运动包络线，每颗螺栓的预紧力可通过对角分步拧紧的方式实现均匀加载，保证剖分面的密封压力一致，避免高压气体从合模面泄漏。

　　三个外接法兰分别对应设备的进气口、排气口与安装对接端口：顶部垂直向上的法兰为进气接口，采用突面密封形式，法兰面的螺栓孔为跨中排布，可与上游进气管道、空气过滤器的法兰直接匹配，安装时无需额外调整管道角度；侧部水平伸出的两个法兰分别为排气接口与传动端对接接口，排气法兰的通径略小于进气法兰，匹配压缩后气体流速提升的流道特性，传动端法兰则用于对接齿轮箱与驱动电机的连接壳体，保证转子轴与电机输出轴的同轴度公差控制在允许范围内。

　　设计过程中，腔体的内部型腔完全匹配双叶或三叶罗茨转子的运动轨迹，型腔与转子之间的间隙控制在0.1-0.3mm区间，间隙过小会导致热态下转子与腔壁刮擦，间隙过大则会造成气体回流、容积效率下降。模型中预留的两个圆柱定位销孔，用于上下壳体合模时的精确定位，避免装配错位导致内部型腔错位，进而引发转子运转干涉。从安装边界来看，该腔体总成的底部可通过配套支架固定在设备基础上，三个外接法兰的中心距、端面平面度都符合通用罗茨风机的安装尺寸规范，可直接替换同规格机型的旧腔体部件，无需重新改造外接管路。

　　在实际选型应用中，这类腔体的材质通常采用高强度灰铸铁或铸铝合金，灰铸铁版本的减振性能更优，适合连续24小时运行的工业工况，铸铝合金版本重量更轻，适合移动型气力输送设备。模型还原的所有螺栓孔、法兰密封面、散热肋片的尺寸比例都符合工程实际，可直接用于结构教学、装配干涉检查、安装布局模拟等场景，帮助设计人员快速完成整机的布局设计，减少前期建模的重复工作量。需要注意的是，这类压缩腔体在实际装配时，剖分面需要涂抹耐高温密封胶或加装密封垫片，端盖轴承位需要预留轴承安装的公差配合量，模型中也还原了轴承位的凸台结构，方便后续添加轴承、转子、密封件等内部部件完成整机装配。
