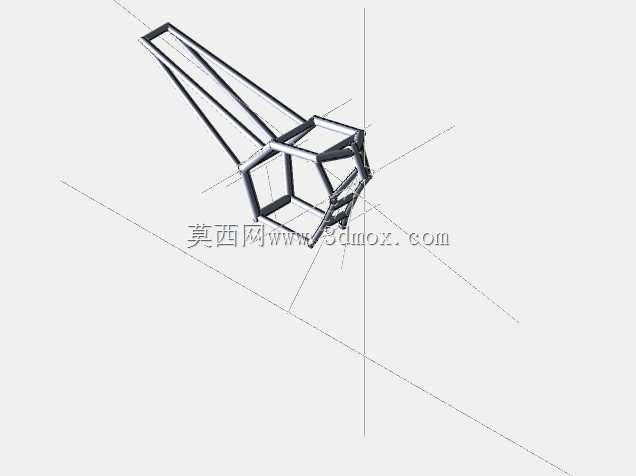

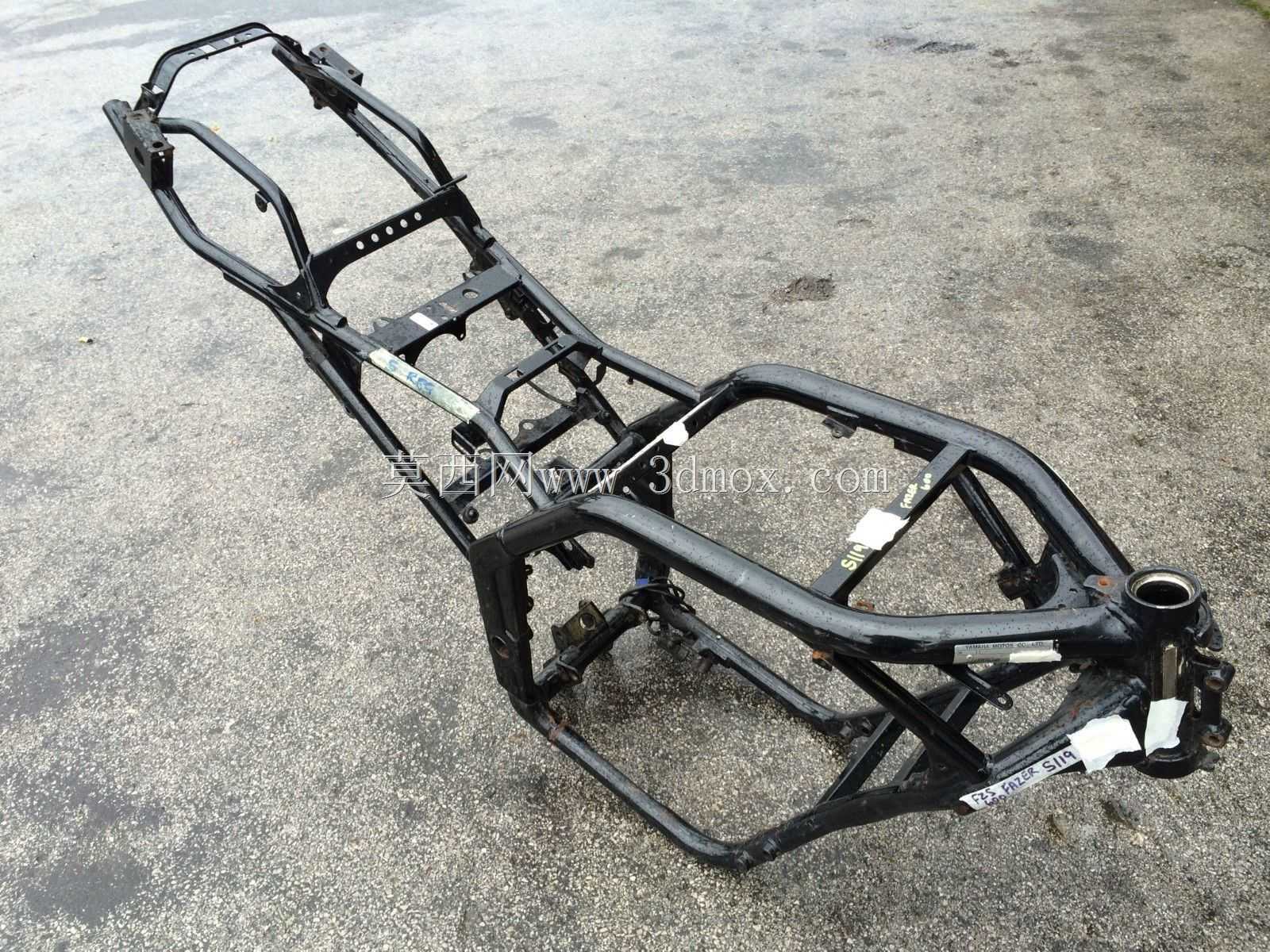

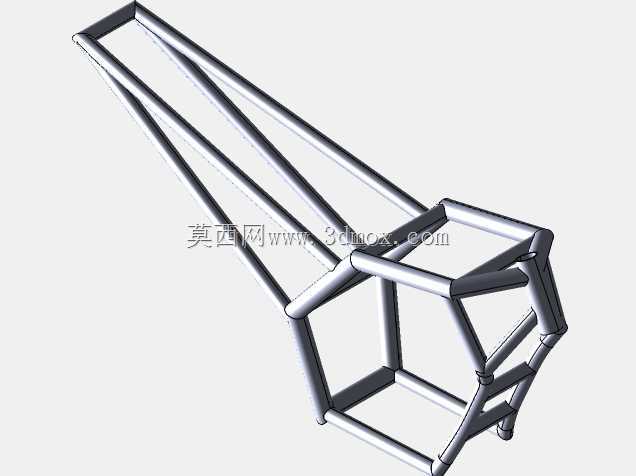

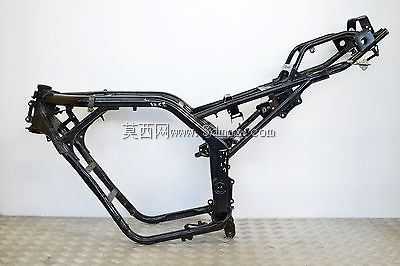

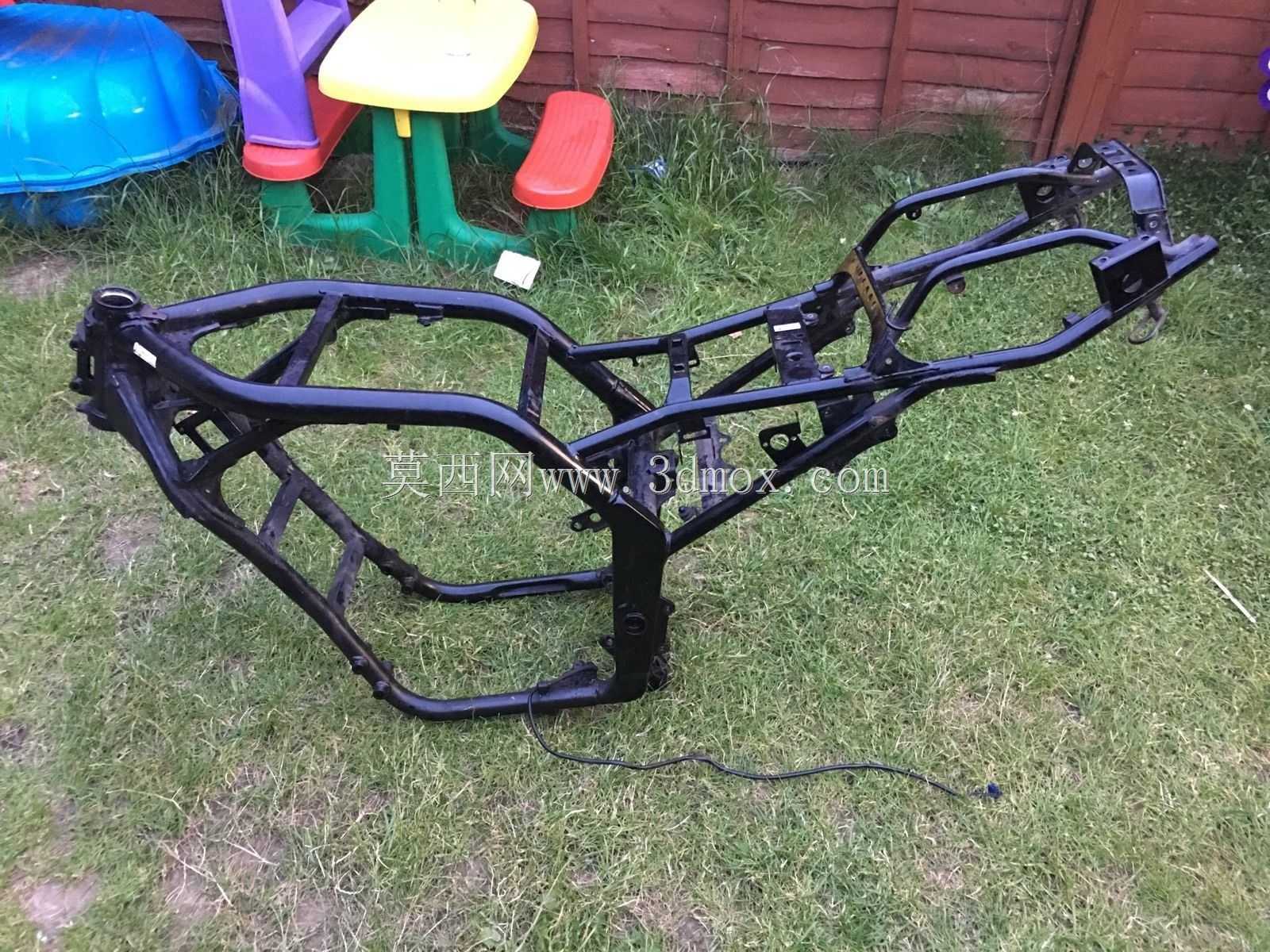

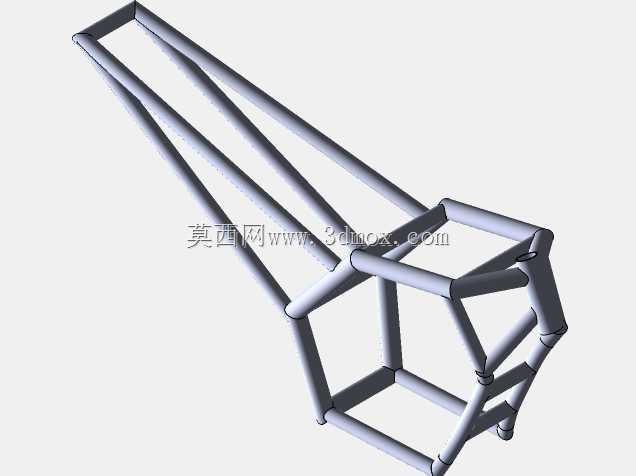

雅马哈FZ摩托车管式焊接车架结构

　　该结构为跨骑式摩托的核心承载基体，所有动力、行走、操控、覆盖件均依托该构件完成定位安装，是整车性能匹配的核心载体。日常使用场景中，该类车架需要同时应对铺装路面的高频小幅振动、非铺装路面的冲击载荷，以及加减速、转向过程中的交变扭转力，结构设计的合理性直接决定整车的操控极限、骑行舒适度与使用寿命。从结构形式来看，该款采用经典的双摇篮管式结构，主管采用大直径无缝钢管弯折成型，从车头转向联板安装位向后下方延伸，形成发动机安装的环抱式空间，下摇篮段采用双管并行布局，既可以为发动机提供充足的安装避让空间，也能在车辆发生正面、侧面剐蹭或轻度撞击时，通过管身的形变吸收冲击能量，避免动力总成直接受外力损坏。车头转向立管采用加厚套管与主管焊接连接，

　　内部预留轴承安装位，上下端面的加工精度直接控制转向柱的转动阻尼与旷量，立管的后倾角参数匹配整车轴距设定，兼顾低速转向灵活性与高速行驶的直线稳定性。车架后部的尾段采用变径管组合焊接，形成座垫、后减震、后摇臂的安装支点，后摇臂安装轴孔的同轴度是加工过程中的核心管控项，若同轴度超差，会直接导致后轮偏摆、行驶跑偏、轮胎异常磨损等问题。设计过程中，管架的弯折弧度经过多轮受力仿真优化，在应力集中的焊接节点处增加了加强筋片，避免长期交变载荷下出现焊缝开裂的问题；同时所有安装点的位置度公差严格控制，保证发动机吊装后输出轴与后轮传动平面的对齐度，减少传动过程中的动力损耗与异响。安装边界方面，车架前部预留了前减震上联板、下联板的安装避让空间，

　　中部发动机安装位的孔位适配单缸或并列双缸动力总成的吊装需求，下部预留了侧撑、大撑的安装铰接点，后部预留了后减震上安装座、后挡泥板、尾灯、座垫锁的固定孔位，两侧的管架上预留了线束固定卡扣、油箱安装定位点、侧覆盖件的安装螺孔，所有孔位的位置均经过实车装配验证，不会出现零部件干涉的问题。实际使用中，这类管式车架相比板式冲压车架，重量更轻、韧性更强，在同重量下的抗扭刚度表现更优，非常适配中小排量街车的使用定位，既可以满足日常通勤的承载需求，也能支撑轻度越野、山路驾驶的激烈操控场景。燃油经济性区间、座椅高度范围、整备重量区间、最大速度区间的参数匹配，均依托该车架的结构刚度与重量控制实现，车架的自重控制在整车重量占比的12%左右，

　　在保证结构强度的前提下尽可能降低冗余重量，帮助提升整车的推重比与操控响应速度。焊接工艺上，所有管材连接位置均采用满焊处理，焊缝经过打磨去除焊渣与应力集中点，后期经过磷化、电泳、喷塑处理，具备良好的防锈抗腐蚀能力，能够适应雨天骑行、沿海高盐雾环境下的使用需求，不会因为长期暴露在户外出现车架锈蚀、强度下降的问题。
