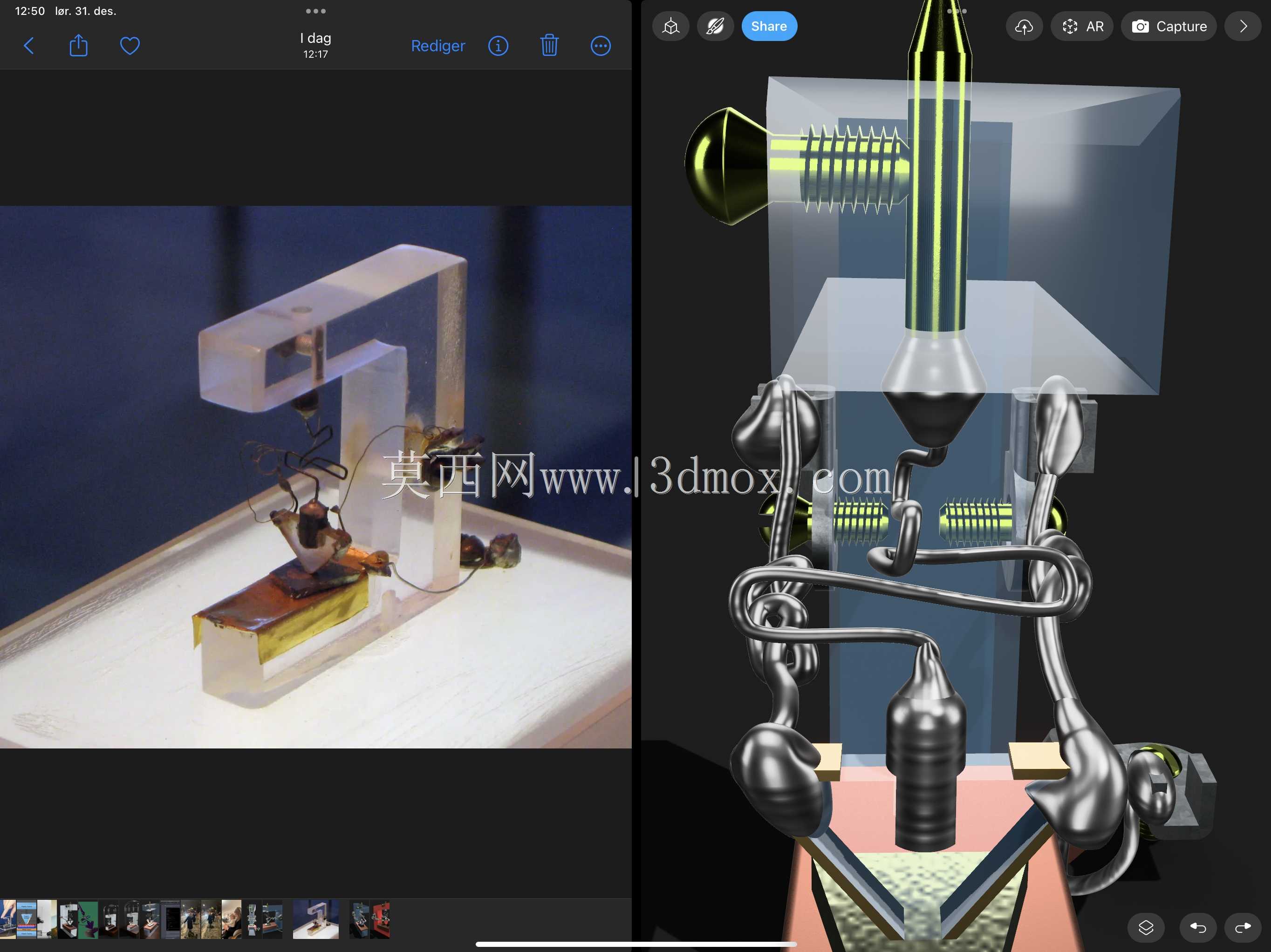

早期点接触式半导体晶体管结构还原

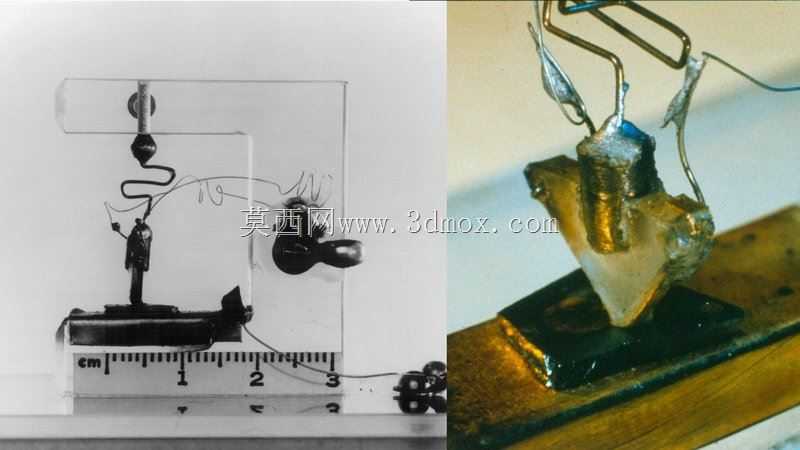

　　本次还原的点接触式晶体管结构，是半导体分立器件发展早期的典型物理结构形态，建模过程中完全参照早期实物的装配逻辑完成各部件的空间排布，没有做后期的美化简化，所有结构件的相对位置、连接关系都和实物装配状态保持一致。从实际应用场景来看，这类结构是半导体器件发展历程中的核心原型，现在主要用于电子发展史实物展示、半导体原理教学演示场景，也可作为电子类科普展项的结构参考，帮助从业者直观理解晶体管电流放大效应的物理实现逻辑，区别于后续量产的平面型晶体管，点接触结构的装配逻辑更能体现早期半导体器件的试制特征。

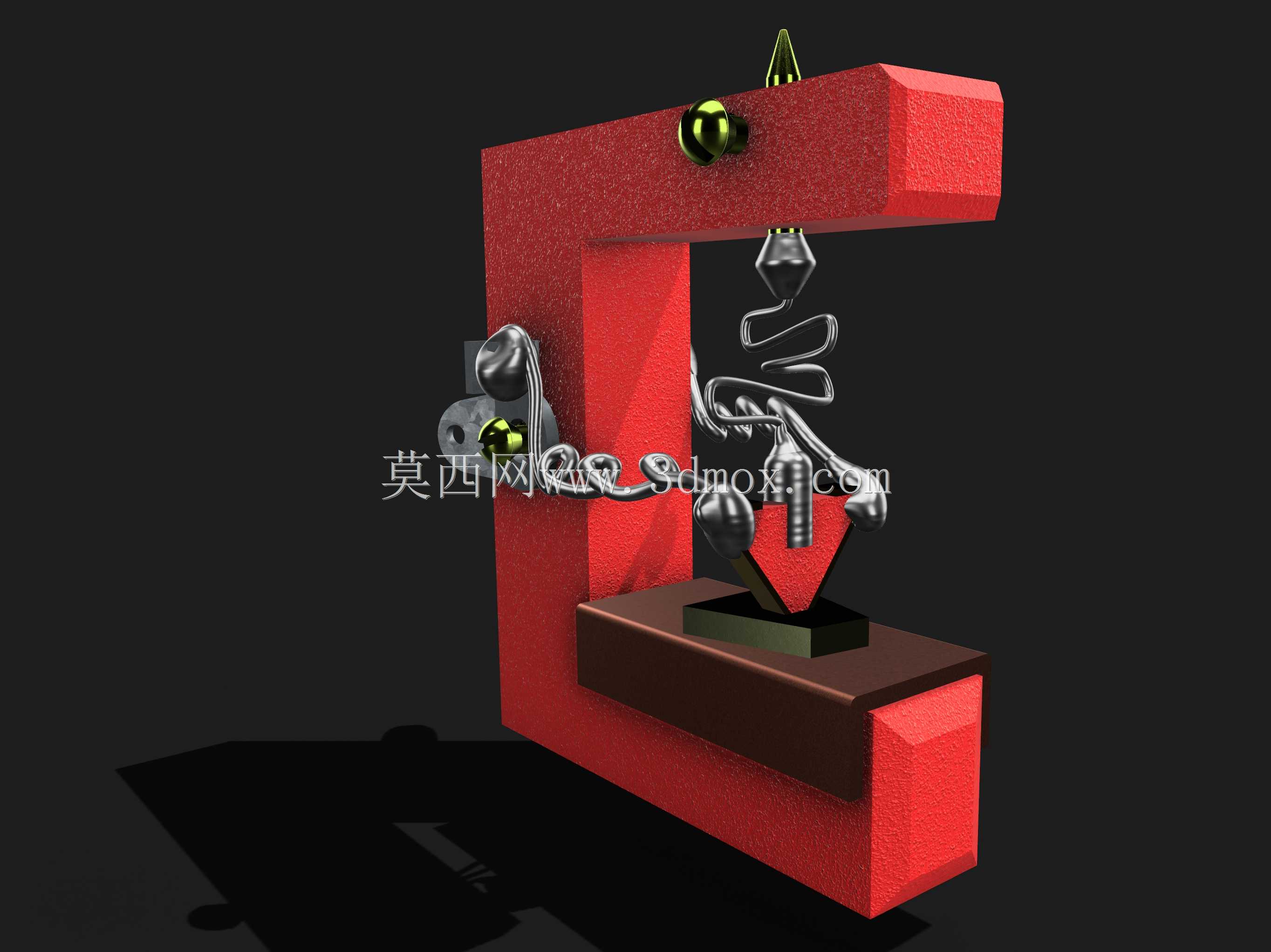

　　从结构功能特性来看，整个模型完整还原了器件的核心功能单元：底部的半导体基片固定在绝缘基座上，基座采用透明绝缘材质制作，既起到支撑固定作用，也能直观展示内部引线的排布路径；两根金属触针以特定压力压接在半导体基片表面，分别作为发射极与集电极的接触端，触针的固定结构采用可调式金属支架，支架上带有微调结构，可调整触针的下压量与接触位置，还原早期试制阶段需要手动调整触点位置获得合适放大倍数的装配特征；基座上的引出端采用金属接线柱结构，分别对应基极、发射极、集电极的电气连接点，接线柱的尺寸和间距符合早期实验电路的接线需求，可直接与面包板或早期实验台的接线端子匹配。

　　设计思路上，建模时优先保证各部件的装配干涉校验，所有运动可调结构都保留了实际的活动余量：触针支架的调节螺杆与支架螺纹孔的配合间隙按照实际机械加工公差设置，不会出现模型层面的干涉穿模；金属外壳的屏蔽罩与基座的配合采用卡扣式结构，拆卸路径上没有结构遮挡，还原了早期器件需要频繁打开调整触点的使用需求；内部引线的走线完全按照实物焊接路径建模，每根引线的弯曲半径、连接点位置都和实物一致，没有做简化的直线连接，方便教学场景下拆解展示电流传导路径。

　　外形尺寸与安装边界方面，整个器件的基座尺寸参照早期实验原型的实际大小设置，整体占用空间不超过常规实验台的单元安装位，基座底部带有两个固定安装孔，孔位间距符合早期实验板的通用安装孔距，可直接固定在木质或胶木实验基板上；屏蔽罩安装完成后的整体高度不会遮挡周边实验元件的接线空间，引出接线柱的高度预留了足够的接线操作空间，方便连接导线或者测试探针；触针调整结构的操作端位于器件侧面，调整时不需要拆卸上部屏蔽罩即可完成触点位置的微调，操作空间预留充足，不会和周边安装的其他元件产生操作干涉。

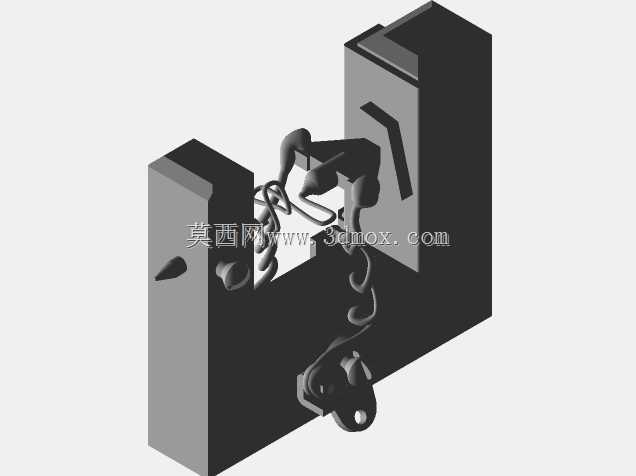

　　从结构细节来看，半导体基片的固定采用压片式结构，金属压片通过小直径螺丝固定在基座上，压片的压力范围刚好可以固定锗片或者硅片这类脆性半导体材料，不会因为压力过大导致基片碎裂；触针的尖端采用圆锥状结构，尖端半径控制在微米级对应的模型比例，还原点接触的小接触面积特征，这也是点接触晶体管能够实现高频放大的核心结构基础；所有金属结构件的材质区分明确，支架、接线柱、屏蔽罩采用不同的金属材质表现，对应实物中铜质支架、钢制螺丝、黄铜接线柱的材质差异，绝缘基座的透明材质也还原了早期采用有机玻璃或者石英作为绝缘支撑的材料特征。整个模型的结构拆分逻辑完全按照实际装配顺序设置，可直接用于生成爆炸视图，展示从基座安装、基片固定、触针支架装配、引线焊接到屏蔽罩安装的完整装配流程，适合用于结构教学、科普展示类的三维演示场景。
