医院悬吊式康复训练工作站结构设计

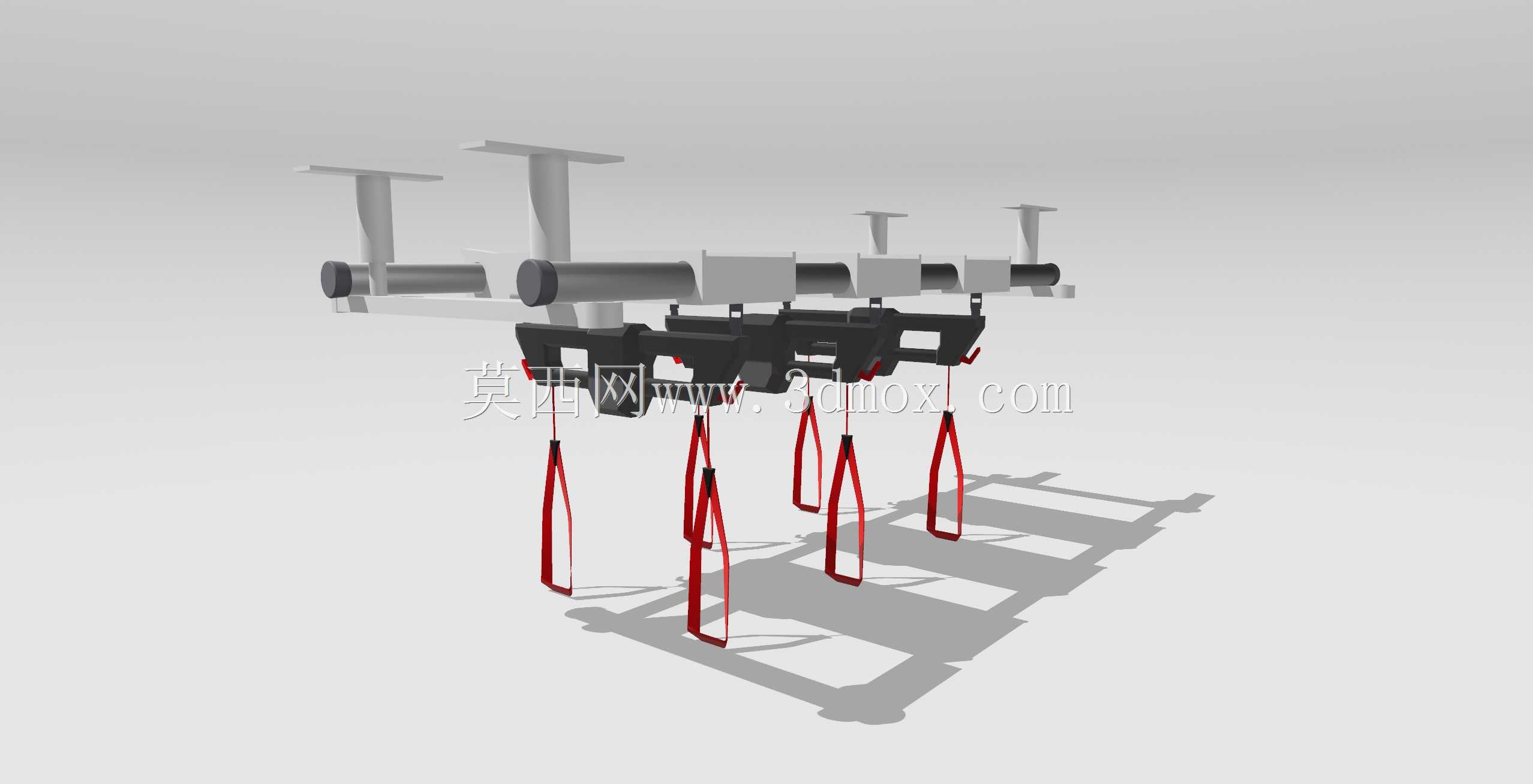

　　这套悬吊式康复训练装置，核心服务于医院康复科的运动功能障碍干预场景，适配神经康复、骨科术后康复、运动损伤康复等多类临床训练需求，区别于地面放置的康复训练器械，其采用顶部吊装的安装形式，能最大化释放诊疗区域的地面空间，方便治疗师在患者周边开展辅助操作、手法干预，也能避免地面器械带来的磕碰风险，适配行动不便患者的转移、辅具进出需求。从结构设计逻辑来看，整套装置的承载主体采用多组顶部固定支座，通过膨胀连接结构与建筑顶部的混凝土承重梁固定，单组支座的额定承载冗余量按照临床最大使用载荷的3倍设置，避免动态训练过程中的载荷冲击带来的连接失效风险。横向承载梁采用分段式拼接的型材结构，可根据康复诊室的实际开间尺寸调整拼接长度，

　　适配不同面积的训练区域，梁体内部预留滑动轨道，配套的滑动悬吊组件可沿轨道横向无级调整位置，满足不同身高、不同训练体位患者的吊点位置需求，无需反复拆装固定吊点，能大幅缩短单次训练的准备时长。悬吊执行端采用快拆式连接结构，配套的悬吊带采用高抗拉强度的织带材质，带体宽度按照人体接触部位的压强要求设计，避免训练过程中对患者肢体造成局部压伤，每组悬吊带的长度可通过锁扣快速调整，适配卧位、坐位、站立位等不同体位的悬吊高度需求，部分吊点配套弹性阻尼组件，可提供不同等级的动态支撑力，满足从早期被动减重训练到后期主动抗阻训练的阶梯式康复需求。从安装边界来看，顶部固定支座的安装位置需要避开建筑顶部的管线排布区域，

　　梁体安装完成后的底部净空高度需要满足站立位训练时患者头顶与梁体保留至少200mm的安全间隙，悬吊带完全下放后的最低高度可适配治疗床面高度，方便卧床患者直接在床面开展早期床上悬吊训练，无需转移到专用训练垫上。整套装置的结构设计充分考虑临床使用的实际痛点：所有外露的金属结构件都做了圆角钝化处理，表面采用哑光抗菌涂层，适配医疗场所的日常消毒清洁需求；滑动组件内置阻尼限位结构，避免吊点滑动过程中出现突然窜动，给患者带来不必要的安全恐慌；多吊点的排布设计可同时满足单患者多部位联合悬吊训练，也可支持两名患者在不同区域同时开展训练，提升康复诊室的空间利用率。在功能适配层面，这套装置可覆盖的训练场景十分全面：针对脑卒中后偏瘫患者，

　　可通过多吊点组合实现患侧肢体的减重支撑，开展平衡训练、步态训练；针对骨科术后关节活动受限的患者，可通过单吊点悬吊患肢，开展无痛范围内的关节活动度训练；针对慢性腰背痛患者，可通过悬吊方式实现脊柱的减压放松，配合治疗师的手法干预开展核心稳定训练。设计过程中充分考虑了不同使用场景的载荷特性，动态训练工况下的梁体扰度控制在允许范围内，避免训练过程中出现明显的结构晃动，影响患者的训练安全感；所有连接锁扣都采用双重保险结构，避免误触导致的吊带松脱；装置整体没有突出的尖锐零部件，所有可活动部件都设置了防护结构，避免夹伤患者或治疗师的肢体。和传统的地面康复训练架相比，这种顶部悬吊的结构形式不存在地面支撑腿的遮挡，治疗师可以360度围绕患者开展操作，无需调整器械位置，也方便轮椅、平车直接进入训练区域，降低行动不便患者的转移难度。梁体的模块化设计也方便后期的功能扩展，可根据临床需求额外加装训练配件，比如悬吊拉手、训练弹力带固定点、平衡训练配件等，无需更换主体承载结构，降低后续的设备升级成本。
