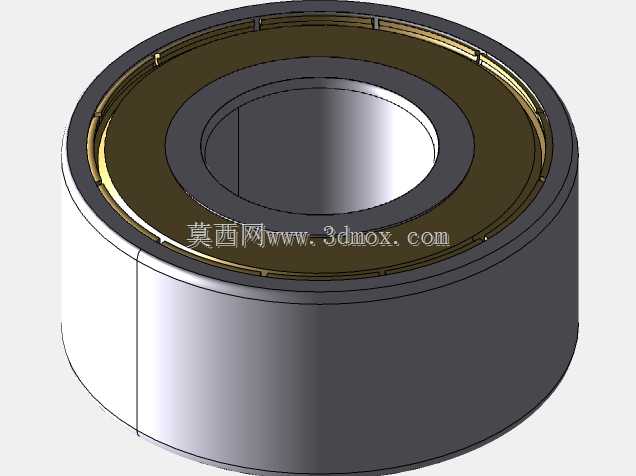

微型带防尘盖深沟球轴承结构展示

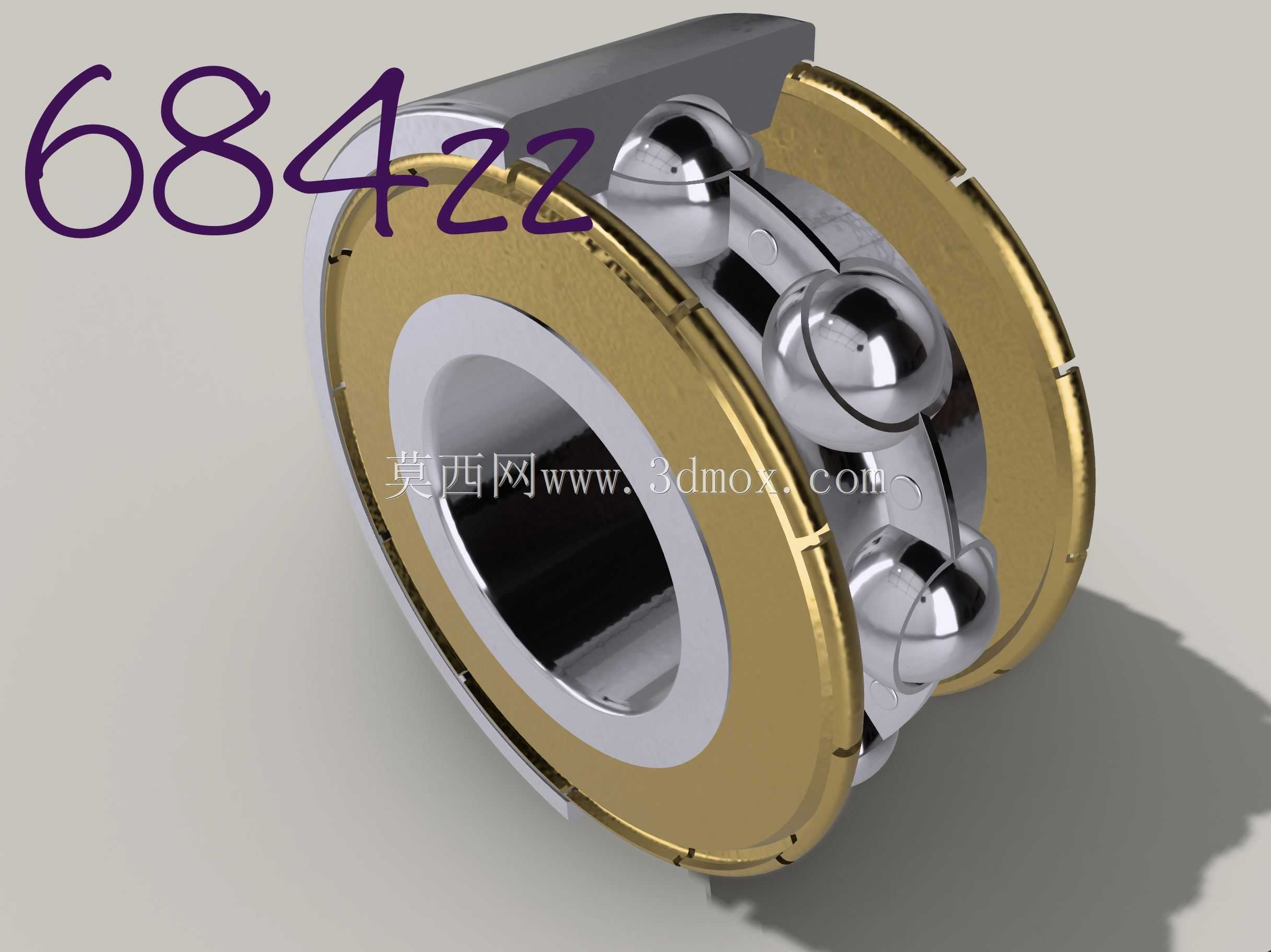

　　这款微型深沟球轴承的结构设计，核心围绕小尺寸安装空间下的径向承载需求展开，同时兼顾低转速工况下的防尘防护能力，常见于小型电动工具、精密仪器传动、微型电机输出端、消费电子转轴这类安装空间局促、载荷不大但对转动顺畅度有要求的场景。从剖视结构能清晰看到，轴承采用双金属防尘盖设计，防尘盖与外圈的卡槽采用过盈压装配合，和内圈挡边之间预留微米级的间隙，既不会在转动过程中产生额外摩擦阻力，又能阻挡外界的粉尘、碎屑进入滚道内部，避免滚动体和滚道面出现磨粒磨损，延长无维护使用周期，这种结构相比接触式橡胶密封，摩擦扭矩更低，更适合高转速、低阻力需求的微型传动场景。

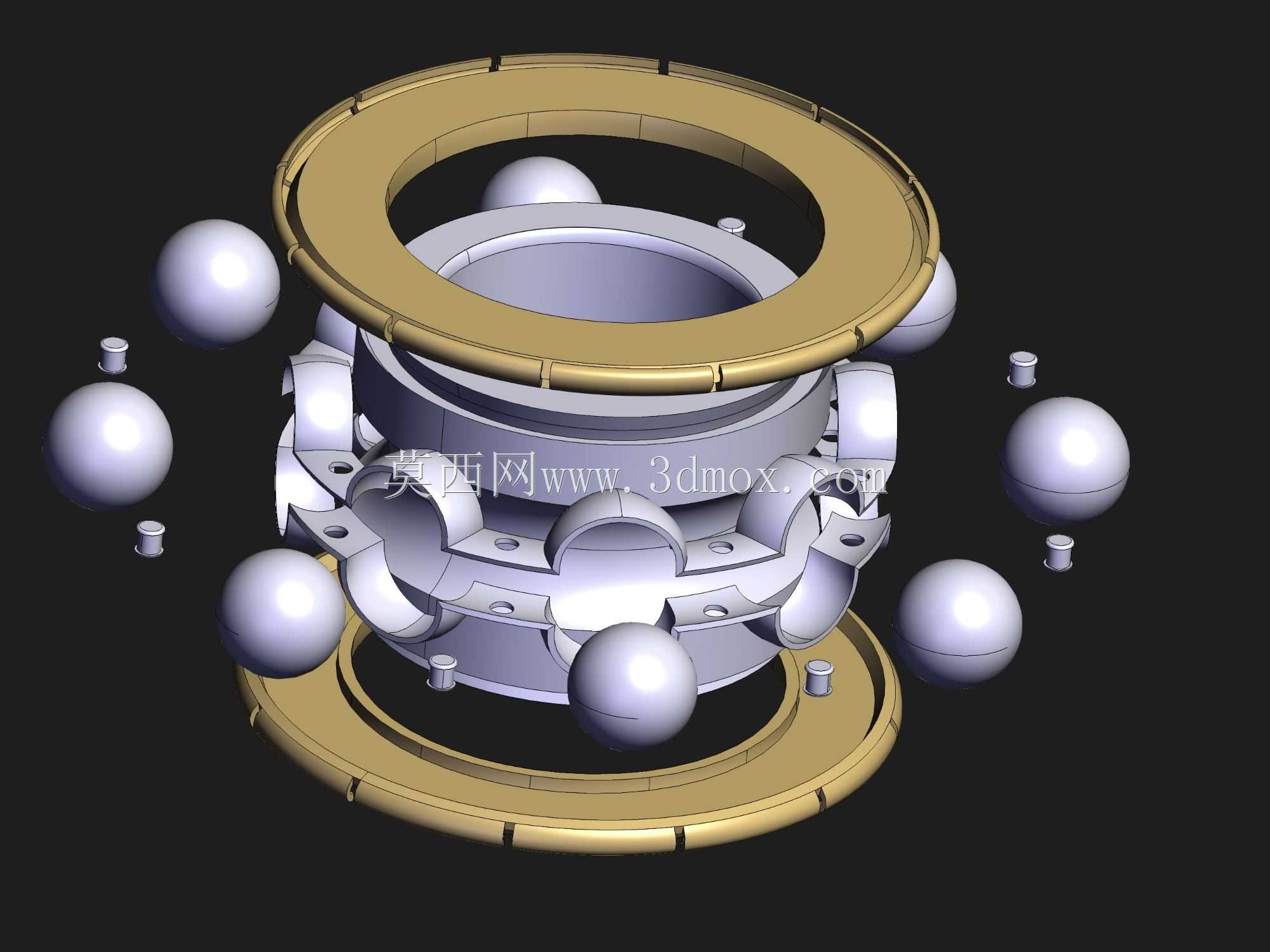

　　设计过程中首先要确定的是安装边界尺寸，这类微型轴承的内圈孔径、外圈外径、装配总宽度都严格遵循微型深沟球轴承的尺寸系列规范，内圈与轴的配合一般采用过渡配合，靠轴肩定位内圈端面，外圈与安装座孔的配合采用间隙较小的间隙配合，方便装配同时避免外圈在孔内出现蠕变打滑。滚道的曲率设计是核心，内圈和外圈的滚道圆弧曲率略大于钢球的球面曲率，两者的曲率差控制在合理区间，既保证钢球在滚道内滚动时的接触应力处于材料许用范围内，又不会因为曲率差过小导致摩擦阻力升高、运转温升过大。钢球作为滚动体，沿圆周方向均匀分布，由冲压保持架分隔开，保持架的兜孔设计留有足够的间隙，保证钢球在公转和自转过程中不会出现卡滞，同时避免相邻钢球直接接触产生滑动摩擦，降低运转过程中的噪音和能量损耗。

　　从实际选型角度看，这类带ZZ防尘盖的微型轴承，不需要额外添加外置密封结构，能有效压缩整机的轴向安装尺寸，很多小型传动结构中，安装位的轴向空间往往只有几毫米，集成式防尘盖的设计刚好能适配这类紧凑布局。轴承的内外圈均采用轴承钢淬火处理，滚道面经过精磨加工，表面粗糙度控制在极低水平，保证钢球滚动时的平顺性，钢球同样采用高精度轴承钢材质，球形误差控制在微米级，避免运转过程中出现径向跳动超标的问题。在装配逻辑上，这类轴承一般采用冷压装配，不允许通过敲击钢球或者保持架的方式压装，避免滚道和滚动体出现压痕，导致后续运转出现异响、精度下降的问题。

　　不同应用场景下对这类轴承的游隙要求也有区别，比如用于精密仪器转轴的场景，会选用较小的径向游隙，保证转轴的回转精度，减少径向跳动；用于小型电机、温度变化较大的场景，会选用稍大的游隙，避免温升后内外圈热膨胀导致游隙消失，出现卡滞抱死的问题。防尘盖的材质一般采用冷轧钢板冲压成型，表面做防锈处理，在常规的非腐蚀环境下能长期使用，不需要定期更换润滑脂，出厂时填充的润滑脂量刚好填充保持架和滚道之间的剩余空间，既保证长期润滑效果，又不会因为润滑脂过多导致运转时阻力过大、温升过高。

　　很多新手结构设计人员在选用这类微型轴承时，容易忽略安装定位的轴肩和座孔挡边的尺寸，轴肩的高度不能超过内圈挡边的高度，否则会导致轴承无法装配到位，甚至在拆卸时无法顶住内圈端面造成轴承损坏；座孔的挡边高度同样不能超过外圈挡边高度，保证装配时外圈端面能贴合定位面，不会出现倾斜。另外这类微型轴承的承载能力以径向载荷为主，能承受的轴向载荷非常有限，设计时不能让轴承承受过大的轴向力，否则会导致钢球和滚道边缘接触，应力集中造成早期失效。从三维建模的角度看，建模时需要准确还原各零件的配合关系，尤其是滚道的曲率参数、钢球的直径、保持架的兜孔位置，才能真实模拟轴承的装配状态和运转间隙，避免干涉检查时出现误判，为后续的整机结构设计提供准确的装配参考。
