RC INpower2105航模无刷电机内部结构展示

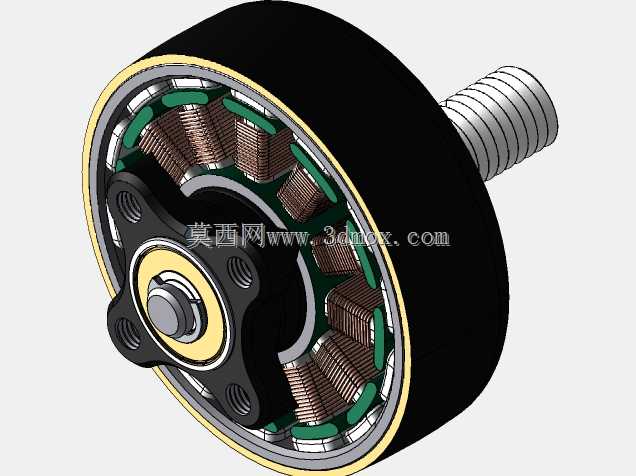

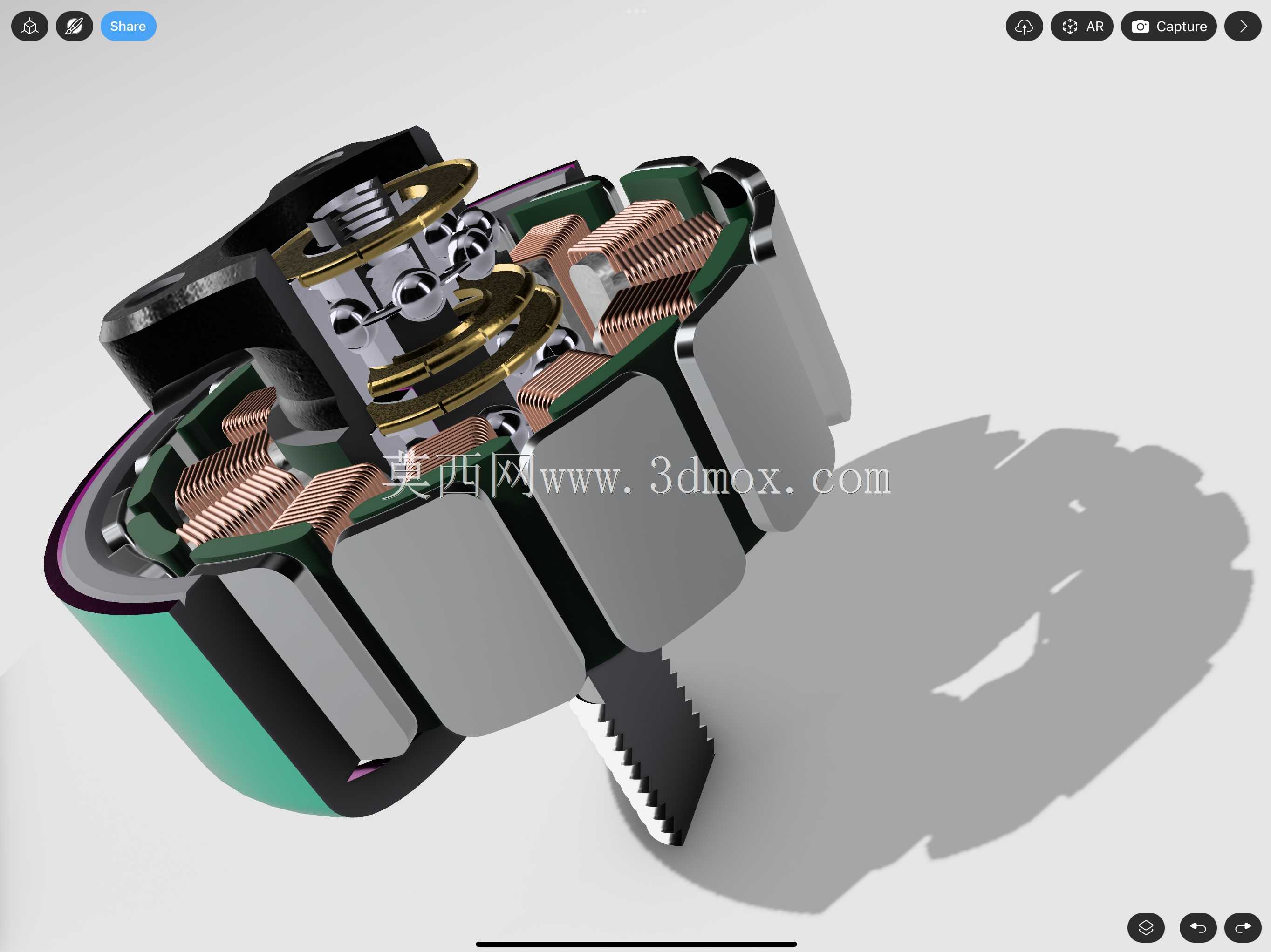

　　这款航模用外转子无刷动力部件，核心应用场景覆盖小型穿越机、固定翼航模、微型多旋翼飞行器的动力输出端，也可适配小型桌面级云台驱动、微型智能移动平台的动力单元，在轻量化高功率密度的动力需求场景中具备适配优势。从结构拆解视角看，该动力单元采用外转子布局，转子外壳直接集成磁钢固定位，运转时外壳随磁钢同步旋转，可直接安装螺旋桨作为动力输出端，省去了额外的传动连接结构，大幅降低动力传输过程中的损耗。定子部分采用多槽集中绕组设计，绕组铜线排布紧密，槽满率控制在合理区间，既保证了铜线的有效填充率提升电流承载能力，又预留了足够的绝缘间隙避免绕组击穿风险，定子铁芯采用叠压硅钢片结构，可有效降低高频运转时的涡流损耗，提升电机运转效率。

　　两端的轴承组件采用微型深沟球轴承，分别支撑转子输出端与定子固定端，轴承位的同轴度公差控制在微米级，可保证高转速下的运转稳定性，降低径向跳动带来的振动与噪音。从设计思路层面，该动力单元优先考量功率密度与重量的平衡，整体外壳采用轻量化铝合金材质，在保证结构强度的前提下尽可能降低自身重量，适配航模类产品对起飞重量的严苛要求；磁钢采用高牌号钕铁硼材质，磁能积充足，可在小体积下提供足够的磁场强度，保证动力输出的扭矩储备。安装边界方面，定子基座预留标准的航模电机安装孔位，孔距符合主流微型航模的安装规范，可直接适配多数机架的电机安装座，输出轴采用标准直径的铣扁轴设计，可通过顶丝直接固定螺旋桨，无需额外的转接配件；转子外壳的外径尺寸控制紧凑，

　　可适配小尺寸桨叶的安装间隙，避免桨叶运转时与机架结构产生干涉。实际使用过程中，该动力单元的绕组接线端预留足够的线长与焊盘位，方便焊接电调输出线，接线端的绝缘处理可避免大电流下的短路风险；转子与定子之间的气隙控制均匀，既保证了磁场的有效耦合，又避免了运转过程中定转子出现扫膛故障。从结构细节看，绕组端部做了规整的绑扎处理，可承受高转速下的离心力，避免绕组铜线在长期高速运转中出现松散移位；磁钢与转子外壳之间采用耐高温结构胶粘接固定，可承受大负载运转时的温升，避免磁钢在高温下脱落失效。这类微型外转子无刷动力部件的设计，核心是在有限的体积与重量限制下，最大化动力输出效率与运转可靠性，每一处结构公差的控制、材料的选型，都围绕航模类产品高转速、

　　轻量化、高可靠性的使用需求展开，比如轴承的预紧力调整，既不能过紧增加运转阻力降低效率，也不能过松导致高转速下转子出现窜动，需要在装配过程中严格控制公差带；再比如定子的浸漆处理，既可以固定绕组提升绝缘性能，又不会增加过多额外重量影响整体功率重量比。在实际选型适配时，可根据飞行器的起飞重量、桨叶尺寸、预期飞行时长来匹配对应的KV值版本，该结构的动力单元可通过调整绕组匝数来适配不同的电压与转速需求，覆盖从微型室内穿越机到小型户外固定翼的多场景动力需求。
