深沟球式滚动轴承结构设计方案

　　在各类旋转传动场景中，这类深沟型滚珠轴承是应用覆盖范围极广的基础支承部件，从普通民用电机的输出端支承，到工业输送线的辊筒转轴定位，再到小型机床主轴的辅助支承，甚至家用电动工具的旋转轴固定，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的无谓损耗，同时限制轴在径向的窜动范围，保证轴上安装的齿轮、带轮等传动部件始终处于正确的啮合、传动位置，避免因轴系偏移带来的传动卡顿、部件磨损加剧问题。

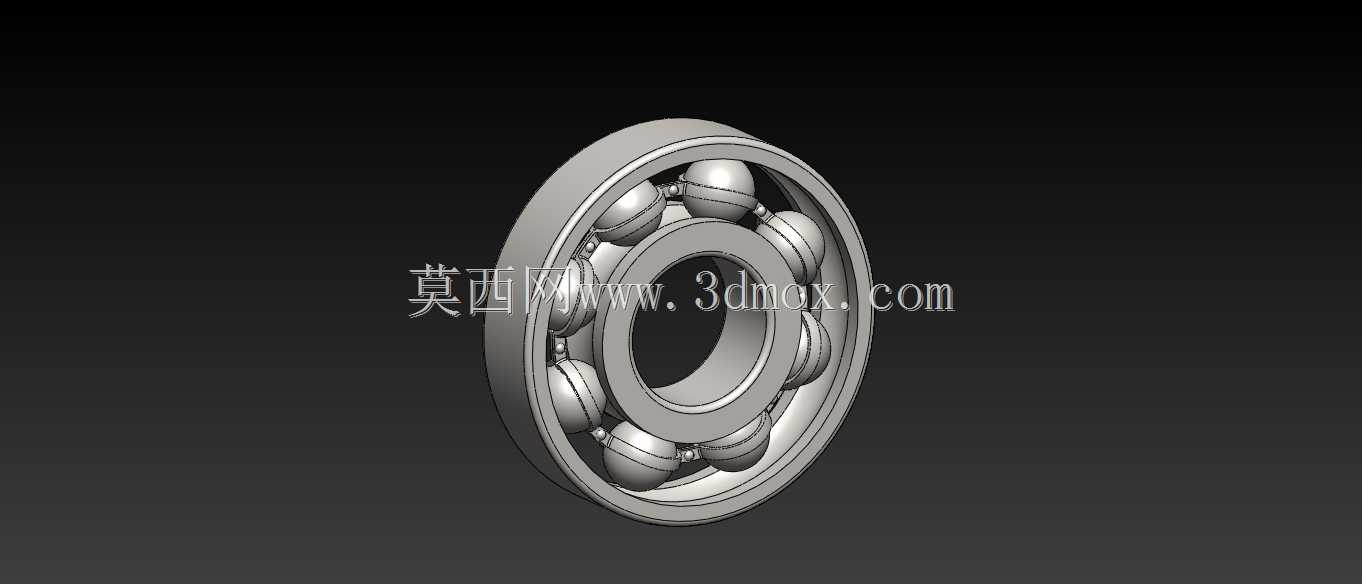

　　从结构设计逻辑来看，这套滚珠轴承采用最经典的双滚道套圈配合均匀排布钢球的结构，内圈与转轴采用过盈配合实现同步旋转，外圈与设备的轴承座孔采用过渡或间隙配合实现固定支承，内外圈的滚道都加工成与钢球曲率匹配的圆弧凹槽，既可以保证钢球在滚道内顺畅滚动，又能在承受径向载荷的同时，兼顾一定数值的双向轴向载荷，适配多数存在少量轴向窜动力的传动场景。钢球的排布数量经过载荷计算匹配，相邻钢球之间采用冲压保持架进行分隔，避免钢球在运转过程中互相接触摩擦，同时保证所有钢球在滚道内均匀分布，不会出现局部钢球堆积导致的载荷分布不均问题，保持架的兜孔间隙经过反复调整，既不会因为间隙过小卡滞钢球转动，也不会因为间隙过大导致钢球运转时出现不必要的晃动。

　　在安装边界的设计考量上，这套轴承的内外圈端面都做了平齐度处理，安装时内圈端面可以紧贴轴肩定位，外圈端面可以紧贴轴承座的挡边定位，不需要额外加工复杂的定位槽，适配多数常规轴承座的安装尺寸要求。内圈的内径尺寸按照标准公差带加工，与常用的基孔制轴径配合公差完全匹配，外圈的外径尺寸也符合通用轴承座的基轴制安装公差，不需要对安装位进行二次非标修配就能直接装配使用。轴承的轴向宽度尺寸控制在合理范围内，既不会因为宽度过大占用过多的设备内部安装空间，也不会因为宽度过小导致支承刚度不足，在多数紧凑型传动结构的安装空间内都能顺利布置。

　　从实际使用的功能特性来看，这类滚珠轴承的启动阻力极小，即使是低速运转的轴系也能顺利启动，不会出现滑动轴套常见的低速爬行问题。在润滑充足的工况下，它的运转精度可以保持很长时间的稳定，钢球与滚道之间的点接触滚动摩擦模式，相比滑动摩擦的支承结构，摩擦损耗可以降低七成以上，能有效减少设备运转过程中的温升，避免因为轴系发热导致的配合精度下降问题。同时它的结构没有易损的复杂部件，只要做好密封防尘、定期补充润滑脂，就能实现很长的维护周期，不需要频繁拆解更换，非常适合那些安装位置隐蔽、后期维护不便的设备场景。

　　设计过程中还充分考虑了不同工况的适配性，滚道的曲率半径略大于钢球半径，在承受径向冲击载荷时，接触应力可以均匀分布在钢球与滚道的接触面上，不会出现局部应力集中导致的滚道压痕、钢球碎裂问题。保持架采用冲压钢板材质，既有足够的强度带动钢球随内圈同步运转，又有一定的形变余量，在出现瞬间过载时可以通过微小形变缓冲冲击，不会直接出现保持架断裂的失效问题。整套结构没有多余的复杂设计，所有尺寸都遵循通用互换性原则，同型号的轴承可以直接替换使用，不需要针对特定设备做单独的结构调整，这也是这类轴承能在全行业广泛应用的核心原因。在很多轻量化传动场景中，这类轴承甚至可以同时承担径向和轴向的定位作用，不需要额外加装推力轴承来承受轴向力，进一步简化了整个轴系的结构设计，减少了设备的零件数量，降低整体装配的复杂度。
