户外壁挂式电气防护壳体结构设计

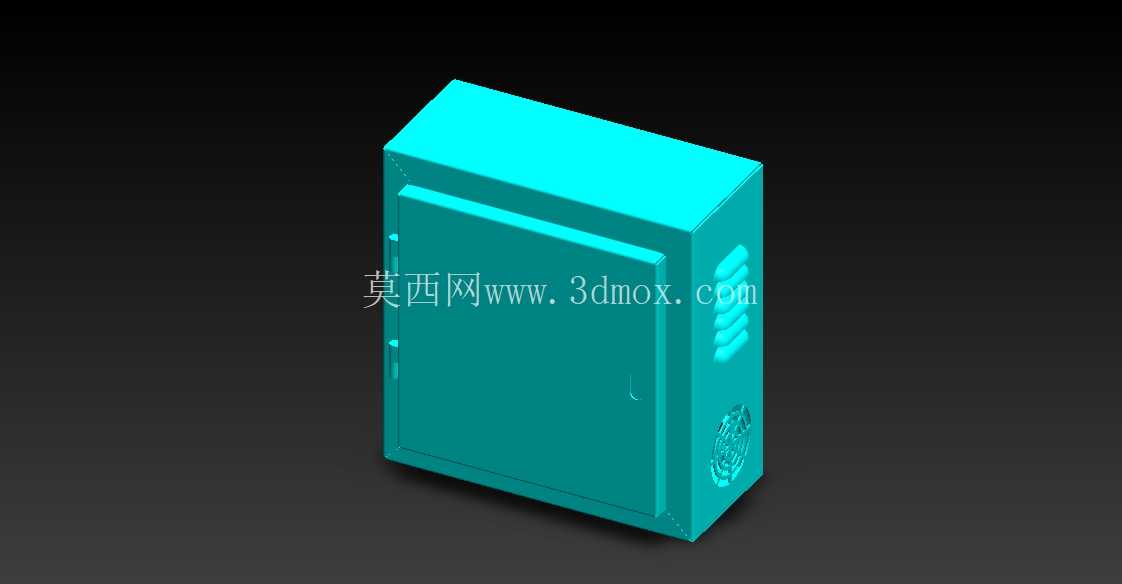

这款电气外壳主要面向工业现场低压配电、小型工控元件集成安装场景，常见于车间工位旁配电支路、户外设备旁控制回路、小型生产线信号转接节点的安装防护，区别于大型落地柜的大空间布局，这类紧凑型壳体更适配小空间内的元件排布需求，不需要预留过多的扩容冗余，刚好满足单路或少量回路的元件容纳需求。从结构设计逻辑来看，壳体采用一体折弯冲压成型的主体结构，侧边预留的凹凸压筋结构并非装饰性设计，一方面是提升薄板壳体的整体结构刚度，减少薄钢板在运输、安装过程中出现的形变概率，毕竟这类壳体常用1.2-1.5mm厚度的冷轧钢板加工，无加强结构的话侧面受挤压很容易出现凹陷，压筋结构可以在不增加板材厚度的前提下提升30%以上的侧面抗形变能力；另一方面侧边的凹凸结构也预留了散热通风的导流间隙，当壳体内安装小型断路器、继电器这类工作时会产生小幅温升的元件时，空气可以顺着压筋形成的微通道形成自然对流，避免内部热量积聚导致元件工作温度超标。正面门板采用内嵌式合页结构，合页隐藏在门板与主体的连接缝隙内，不会突出壳体外表面，既可以避免安装时合页与墙面、安装架产生干涉，也能减少外部灰尘、溅水通过合页缝隙进入壳体内部的概率，门板边缘设计有一圈翻边结构，关闭时翻边刚好贴合主体框体的内侧，配合可选的密封胶条可以达到IP54左右的防护等级，满足一般户外无直接雨淋、车间多粉尘场景的防护需求。从安装边界来看，这类壳体的背部设计有四个壁挂安装孔，孔位间距遵循常规电气安装的模数标准，适配市面通用的壁挂安装支架，安装时不需要额外打孔定制支架，壳体整体的进深控制在较薄的尺寸范围内，安装后突出墙面的距离不会过大，避免车间内通行时被磕碰，也不会占用过多的设备安装空间。壳体内部预留了标准的DIN导轨安装位，可以直接卡装标准宽度的断路器、端子排、小型PLC模块等元件，不需要额外设计安装支架，导轨位置上下预留了足够的走线空间，方便进出线的排布与固定，壳体底部预留了敲落孔结构，施工时可以根据进出线的线缆数量、管径选择敲开对应位置的孔位，安装格兰头或者护线圈保护线缆，避免线缆外皮被钢板切口磨损。门板上预留了锁具安装位，可以选配通用的三角锁或者通用柜锁，避免非工作人员随意打开壳体触碰内部带电元件，锁具位置设计在门板开合侧的中部，开关门时受力均匀，不会出现门板翘曲导致的密封不严问题。在冲压工艺设计上，主体的折弯圆角都控制在合理范围内，既避免折弯圆角过小导致的板材开裂问题，也不会因为圆角过大导致拼接缝隙过宽影响防护性能，所有的板材切口位置都设计有卷边或者去毛刺的工艺余量，避免加工、安装过程中锋利的切口划伤施工人员。这类壳体在实际应用中，还可以根据安装场景的需求，在侧面预留的压筋位置加装散热风扇或者通风过滤网，当内部安装的元件发热量较大时，不需要重新加工壳体，直接利用预留的结构位就能完成散热组件的加装，适配不同功率等级的电气元件安装需求。和市面上同类型的壳体相比，这款结构的材料利用率更高，一体冲压的主体结构减少了拼接焊缝的数量，既降低了焊接加工的工时成本，也减少了焊缝位置容易出现锈蚀、形变的问题，表面经过喷塑处理后可以适应多数工业环境的防腐蚀需求，不需要额外做表面防护处理。
