六自由度并联斯图尔特运动调姿平台

项目分类:通用机械零部件 发布时间:2023-08-05 ID:704493
  • 六自由度并联斯图尔特运动调姿平台

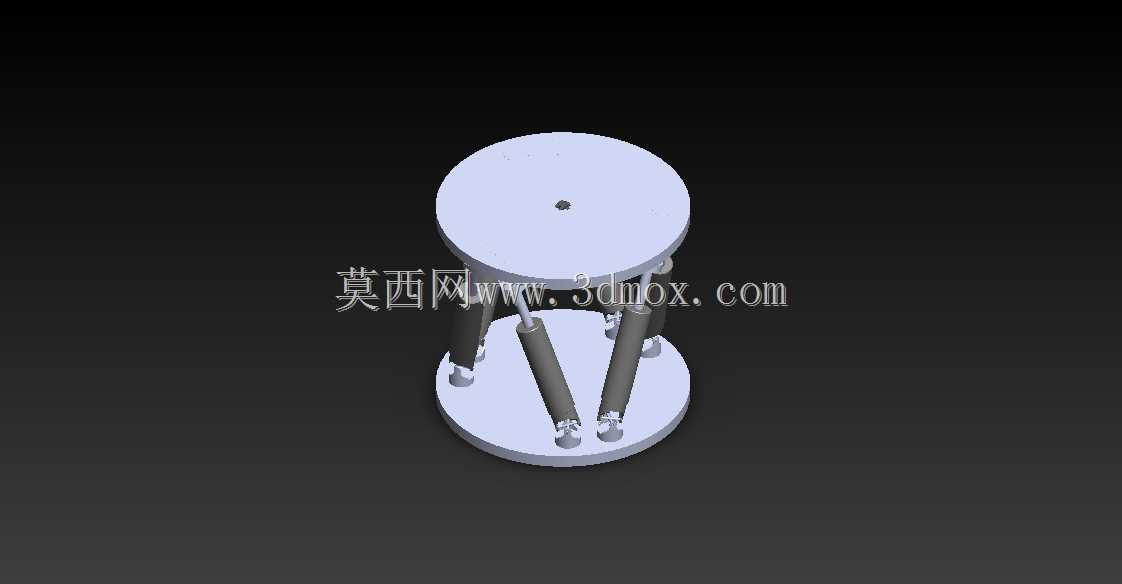

  这套并联构型的运动平台,核心采用六组可伸缩支腿对称分布在上下两个刚性安装盘之间,是典型的斯图尔特机构构型,在精密工程领域有着极为广泛的落地场景。日常在航空航天领域的部件姿态模拟测试、精密光学设备的微幅隔振调整、工业生产线中的工件精准对位、甚至是运动模拟座舱的体感驱动单元中,都能见到这类机构的身影。和传统串联式多轴调姿结构相比,并联支腿的受力形式让整体结构的刚性表现更突出,负载能力更强,同时累积运动误差更小,在需要高精度位姿调整的工况下优势十分明显。

  从实际功能实现来看,每一组支腿都可以独立完成伸缩量的精准控制,通过六组支腿的伸缩量协同匹配,上平台可以实现空间内六个自由度的运动,包括沿X、Y、Z三个轴向的直线平移,以及绕三个轴向的角度偏转,能够满足不同场景下的复杂位姿调整需求。比如在精密装配场景中,这类平台可以承载待装配工件,通过微米级的伸缩量调整,让工件的装配面精准对齐装配基准,抵消工装安装带来的初始位置偏差;在振动模拟测试场景中,支腿可以按照预设的运动曲线做高频往复伸缩,复现实际工况下的多维度振动激励,完成部件的耐振性能验证;在隔振应用场景中,支腿可以通过实时伸缩量补偿,抵消下安装面传递上来的外部振动,保证上平台搭载的精密设备始终处于稳定的工作姿态。

  设计过程中首先要考虑的是支腿的铰点布局,上下安装盘的铰点采用对称均布的形式,相邻支腿的铰点错开一定角度,这样的布局可以让六个支腿的受力尽可能均匀,避免单支腿负载过大导致的结构变形或者控制精度下降。上下安装盘都采用圆形的刚性盘结构,上盘面预留了标准的安装螺孔阵列,方便不同规格的搭载设备直接固定,不需要额外制作过渡连接板;下盘面同样预留了地脚安装孔,可以直接固定在地面或者设备基座上,安装边界清晰,不需要额外做复杂的基础适配。支腿和上下盘的连接采用万向铰结构,保证支腿在伸缩过程中可以自由调整角度,不会出现运动卡滞,铰点的转动角度范围经过校核,完全覆盖平台全行程运动时的支腿摆角需求,不会出现机械死点。

  尺寸设计上,整体结构的径向尺寸控制得比较紧凑,不会占用过大的安装空间,上下盘的间距在初始中位状态下保持合理比例,既保证支腿有足够的伸缩行程来实现要求的运动范围,又不会因为支腿过长导致整体结构刚性下降。支腿本身采用导向性能优异的伸缩结构,内置的传动部件可以保证伸缩运动的线性度,避免运动过程中出现卡顿或者回程间隙,保证位姿控制的精度。结构的受力路径经过反复优化,外部负载从上安装盘传入后,会均匀分散到六根支腿上,再通过支腿传递到下安装盘最终导入基座,每一段结构的受力都在材料的许用应力范围内,长期满载运行也不会出现塑性变形。

  在实际选型适配的时候,需要根据具体的使用场景调整支腿的驱动形式,如果是需要大负载低速的精密调姿场景,可以选用伺服电缸作为支腿的驱动单元,控制精度高,响应速度快;如果是需要高频运动的振动模拟场景,可以选用液压驱动的支腿,动力更强劲,高频响应特性更好。这套结构的三维模型完整还原了所有的铰接细节、安装孔位以及支腿的装配关系,在做二次开发或者方案验证的时候,可以直接提取各个部件的尺寸参数做干涉检查,也可以基于现有结构修改支腿行程、盘体直径等参数,适配不同的负载和运动范围要求。需要注意的是,在做实际工程落地的时候,要根据实际负载重量计算每根支腿的最大受力,校核支腿的压杆稳定性,避免大负载下支腿出现失稳变形,同时要在铰点位置设计对应的润滑结构,保证长期运行时铰接部位转动顺畅,减少磨损带来的精度下降。
