自行车用螺旋弹簧式减震阻尼结构

　　这类螺旋弹簧式减震结构，目前在民用山地车、电动两轮车的前后悬挂系统中应用占比极高，同时也可适配小型非道路代步车辆的悬挂改装场景，核心作用是过滤行驶过程中路面传递的颠簸冲击，避免轮组跳动时冲击力直接传递至车架与驾乘人员，同时在压缩回弹过程中维持轮组与地面的贴合度，避免抓地力丧失引发的操控失控。

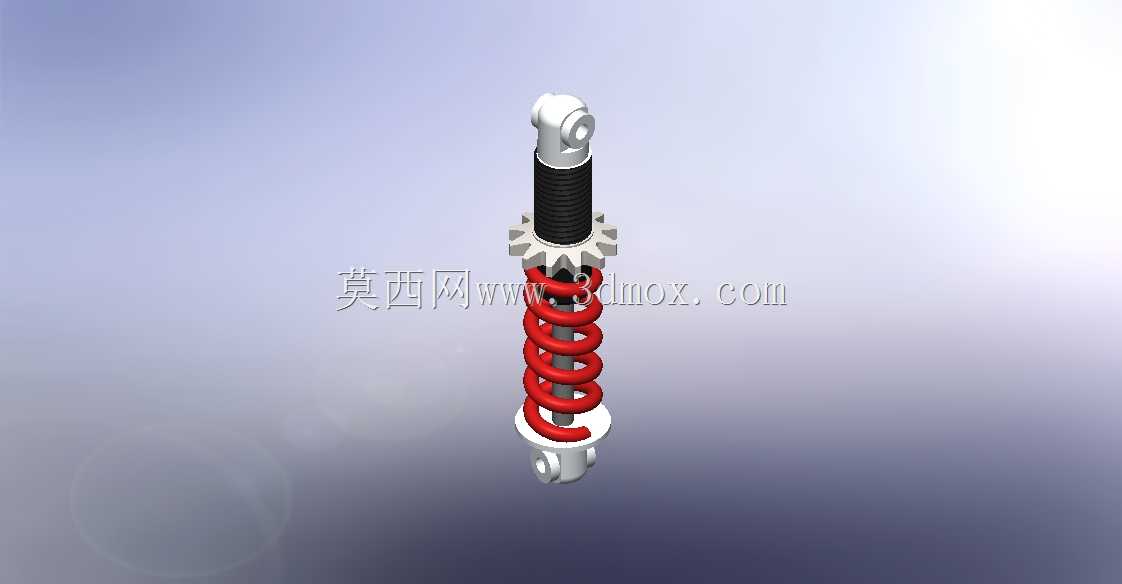

　　从功能特性来看，该结构采用圆柱螺旋压缩弹簧作为核心弹性承载元件，弹簧上下端设置限位支撑座，避免弹簧在大行程压缩时出现径向窜动、偏磨甚至脱出的问题；上下安装端采用铰接式吊耳结构，端部设置带衬套的安装孔，可适配不同安装角度的车架固定位，允许悬挂跳动过程中存在小幅度的角度偏转，避免硬连接带来的结构应力集中。弹簧内侧设置阻尼芯轴结构，可在弹簧压缩、回弹过程中提供匹配的阻尼力，避免弹簧出现多余的往复余振，防止出现“弹跳感”影响操控稳定性；上端支撑座位置集成了调节齿圈结构，可通过旋转齿圈调整弹簧预压量，适配不同负载重量、不同骑行场景下的减震软硬需求，无需拆解结构即可完成阻尼预载的快速调整。

　　设计过程中首先需要明确安装边界尺寸：上下铰接孔的中心距为减震器的自由长度，该尺寸直接决定了悬挂系统的可用行程，常规两轮车用该类减震的自由行程控制在50-120mm区间，可根据车型定位调整；上下安装孔的内径需匹配车架固定螺栓的直径，常规采用M8、M10标准螺栓规格，衬套采用橡胶或聚氨酯材质，可过滤高频微幅振动，同时避免金属直接接触产生的异响。弹簧参数设计阶段，需要根据额定承载重量计算弹簧线径、中径、有效圈数，确保弹簧刚度曲线线性平滑，不会在常规压缩行程内出现并圈触底的问题，同时弹簧的极限压缩载荷需预留1.5倍以上的安全系数，应对颠簸路面的瞬时大冲击载荷。阻尼芯的阻尼系数需要与弹簧刚度做匹配调校，压缩阻尼设置偏低以保证冲击吸收的灵敏度，回弹阻尼设置偏高以快速抑制弹簧回弹动作，避免出现反复弹跳的问题。

　　结构细节上，上下支撑座采用冲压或机加工成型，与弹簧端面的贴合度需控制在0.1mm以内，避免弹簧受力不均出现偏斜；铰接孔内的衬套与安装轴的间隙控制在0.05-0.1mm区间，既保证转动灵活性，又避免间隙过大产生的松旷异响。弹簧表面采用喷塑或电泳处理，提升户外使用场景下的防锈耐腐蚀能力，阻尼芯的外露杆体表面做硬铬镀层处理，降低表面粗糙度，避免沙尘粘附刮伤密封件导致阻尼油泄漏。实际装配时，需要先将弹簧预压至设计预紧量后再固定上下支撑座，避免使用过程中弹簧与支撑座出现相对转动；安装到车架后需要检查全行程压缩过程中，减震器与车架、轮组周边部件不存在运动干涉，最大压缩状态下弹簧仍保留2-3圈的有效间隙，避免刚性冲击损坏结构。

　　在日常运维层面，该结构无需复杂的定期维护，仅需定期清理阻尼杆表面附着的泥沙，避免杂质进入密封结构加速磨损即可；若长期使用后出现弹簧刚度衰减、阻尼漏油的问题，可单独更换弹簧或阻尼芯组件，无需整体更换减震总成，降低后期使用成本。针对不同使用场景，可通过更换不同线径的弹簧调整整体承载能力，比如重载代步场景可更换更大线径的弹簧提升承载上限，越野骑行场景可更换更软的弹簧提升小颠簸的过滤灵敏度，适配不同用户的使用需求。
