开源并联结构Delta分拣抓取机械装置

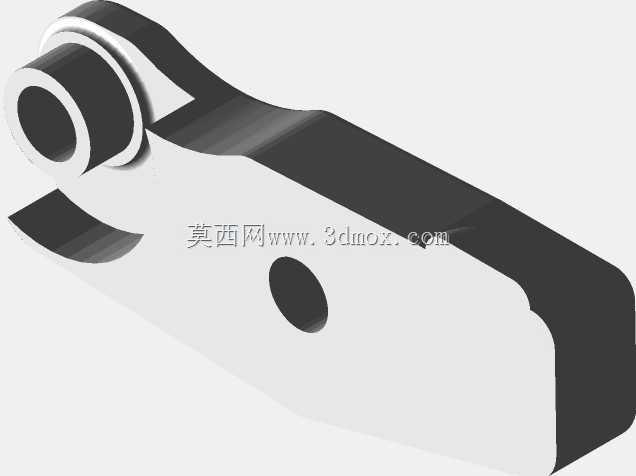

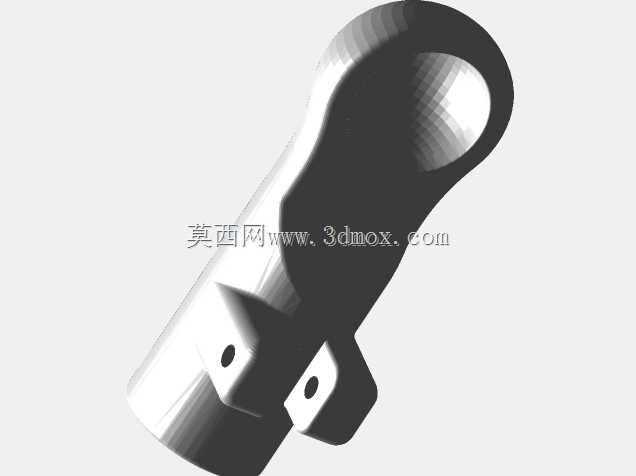

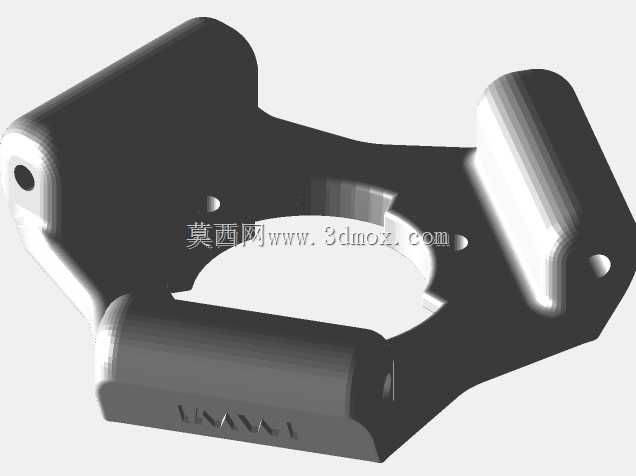

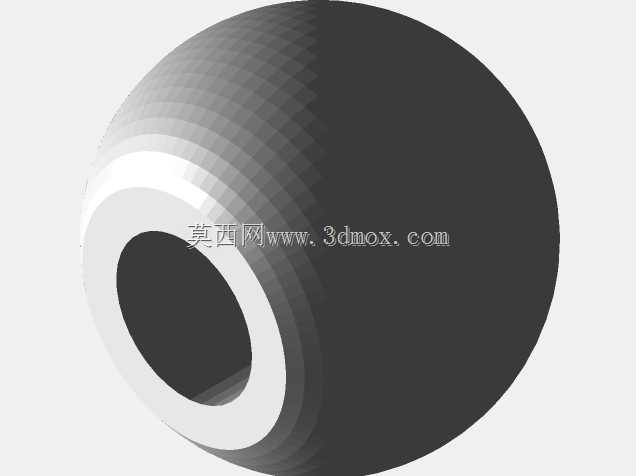

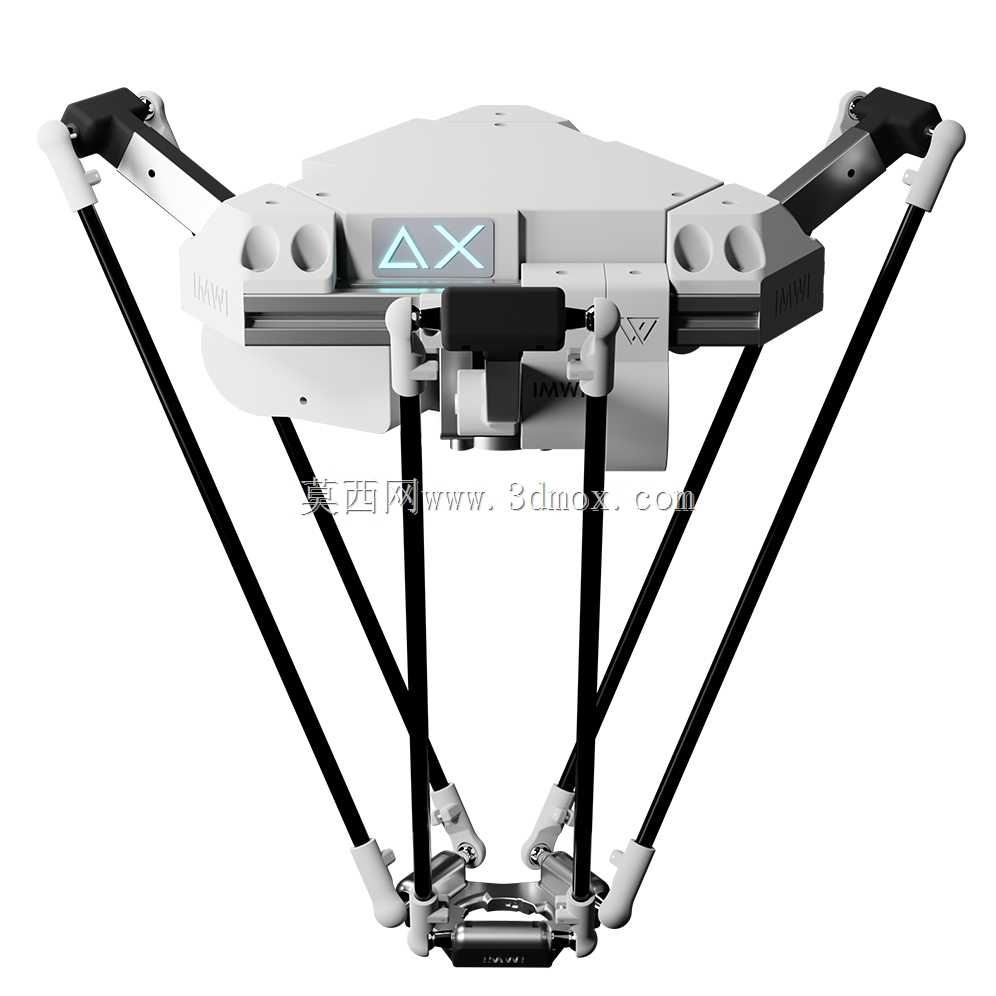

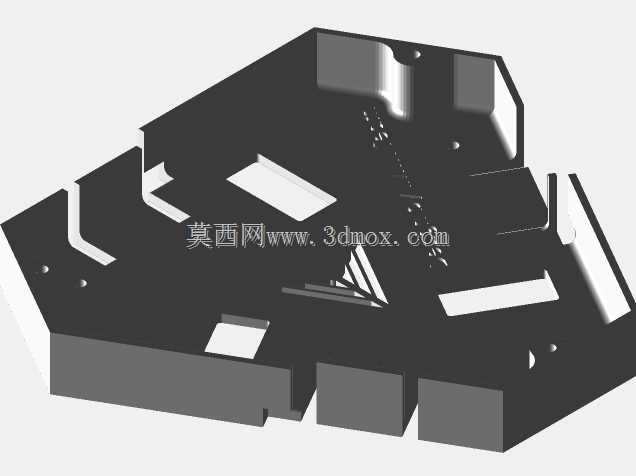

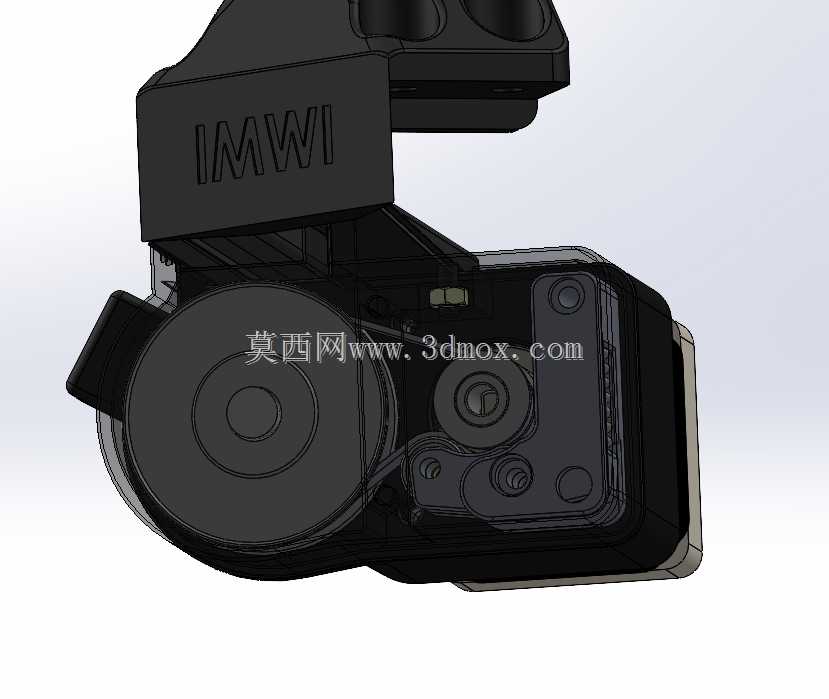

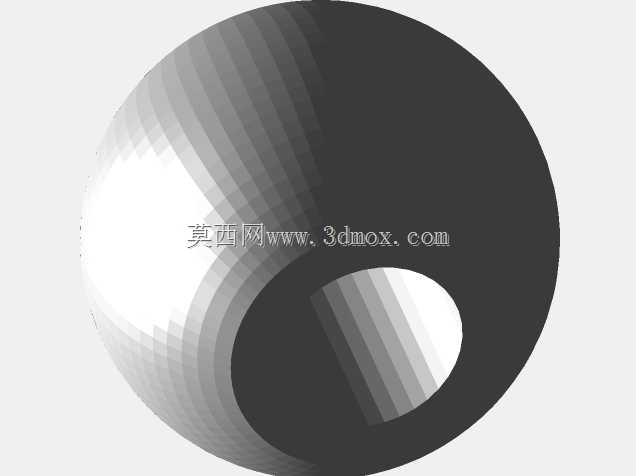

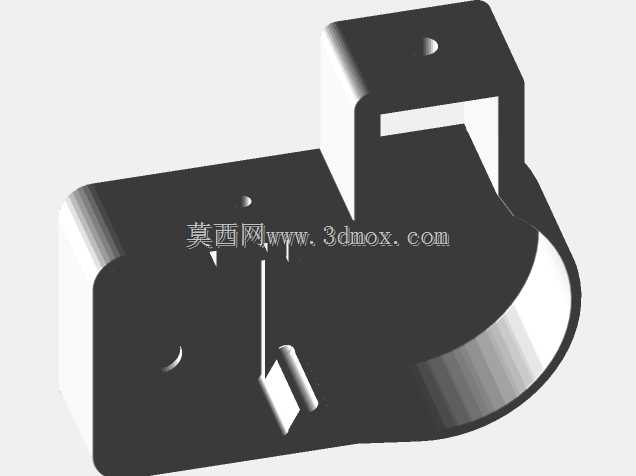

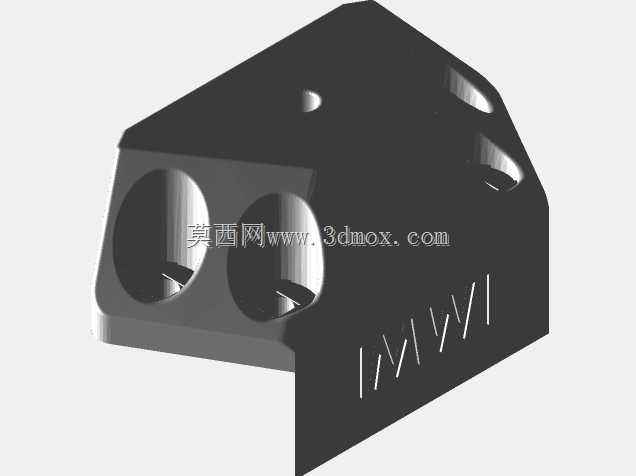

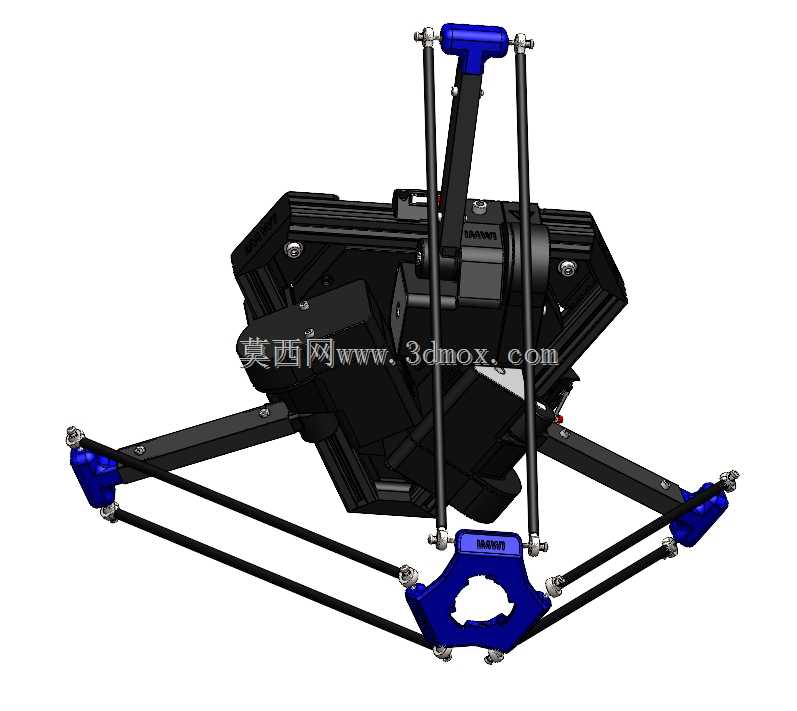

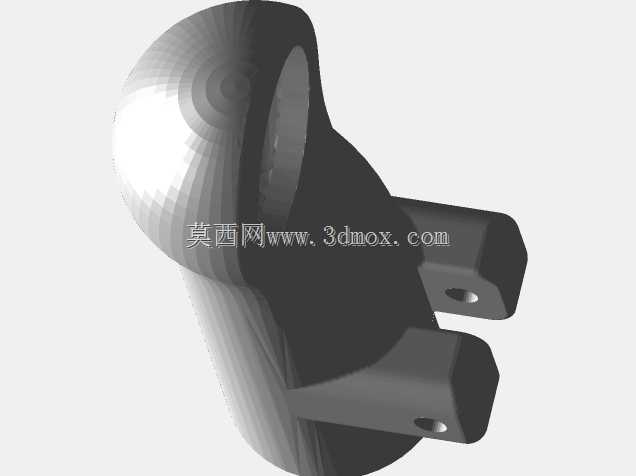

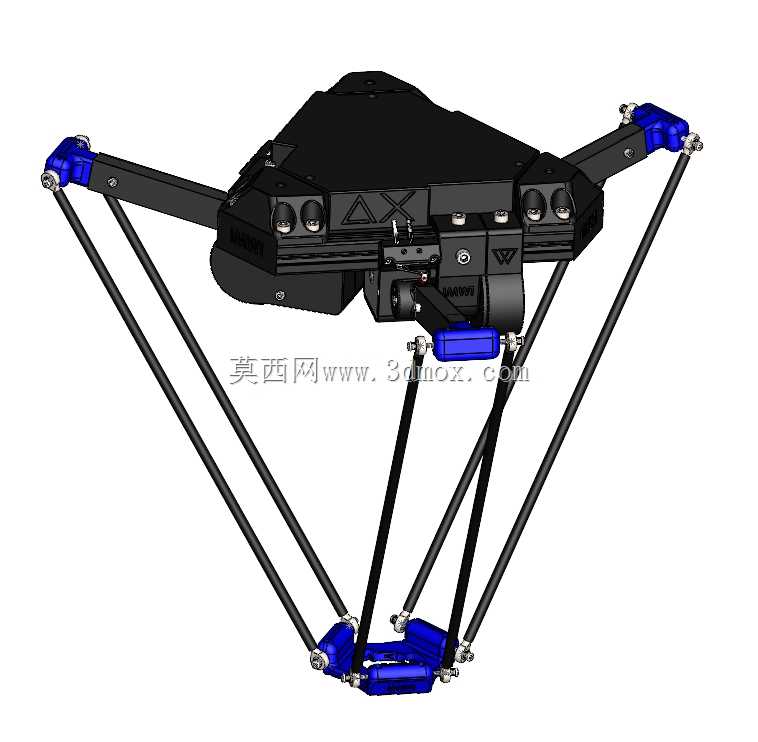

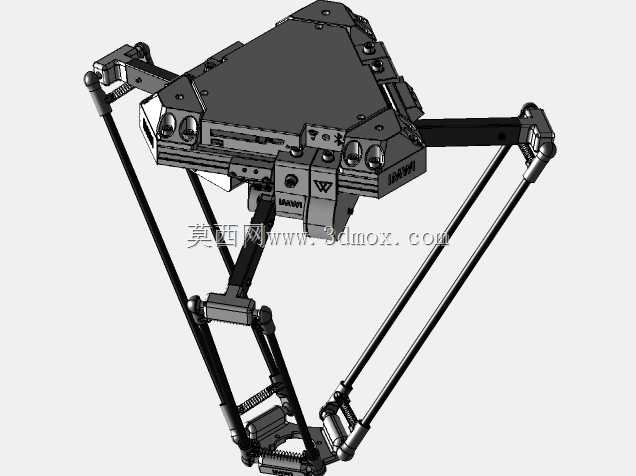

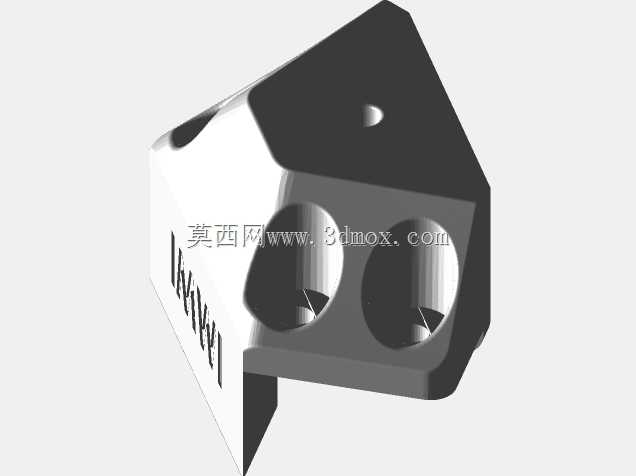

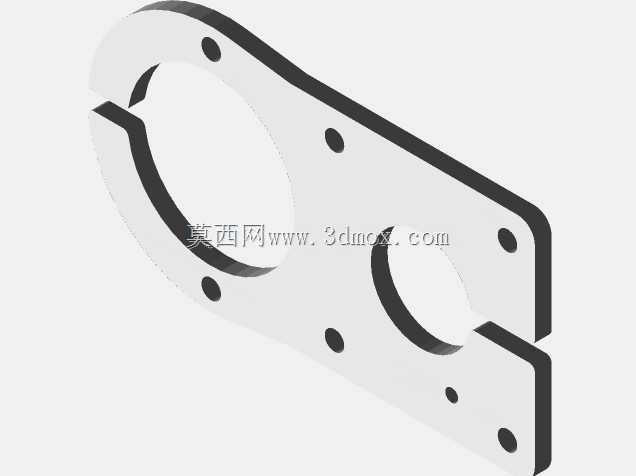

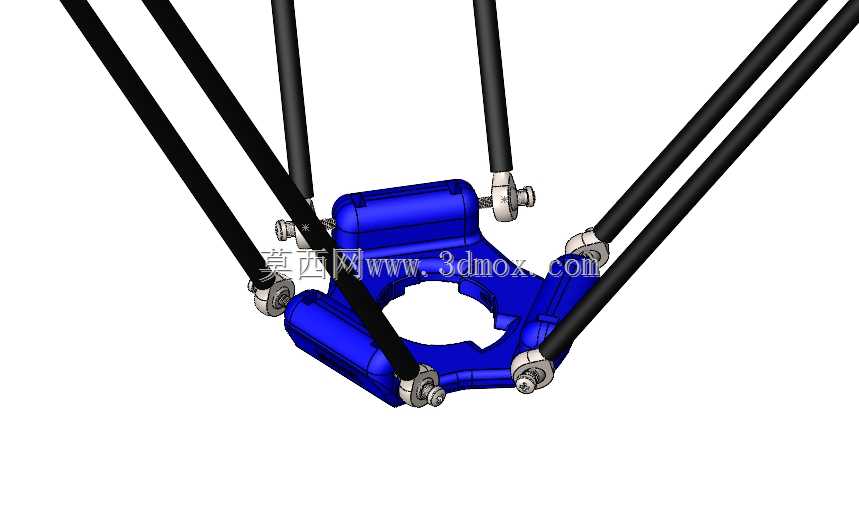

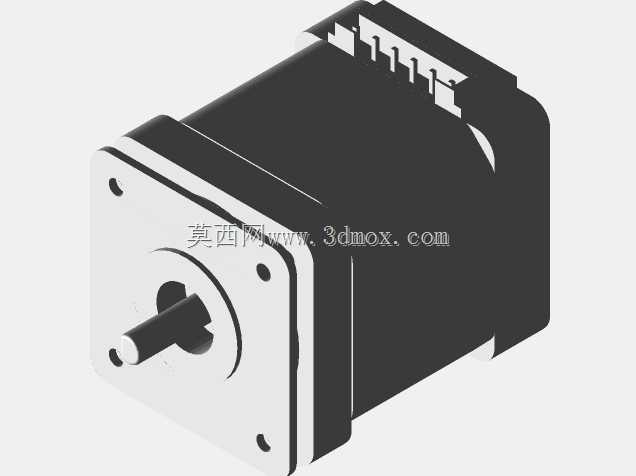

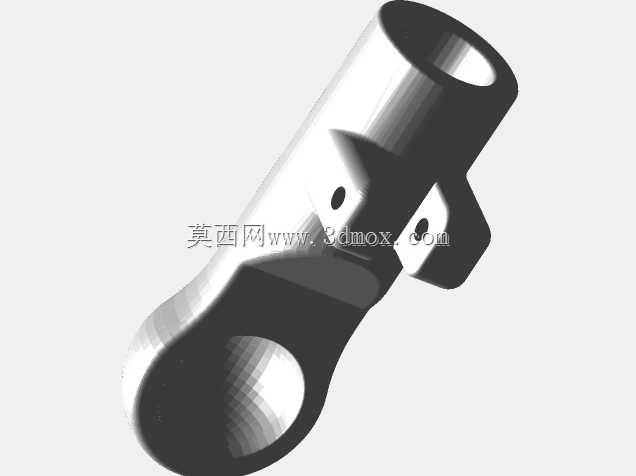

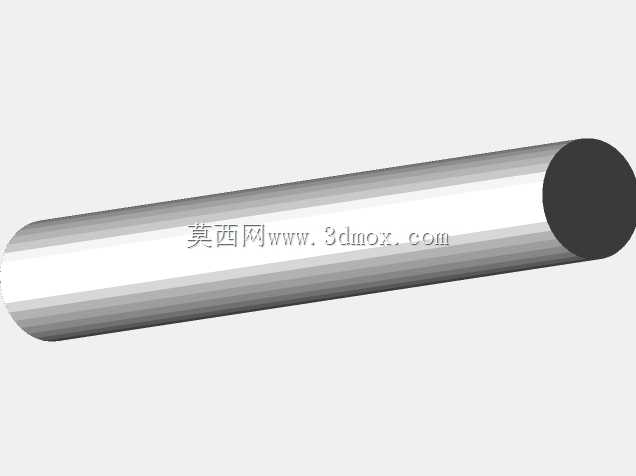

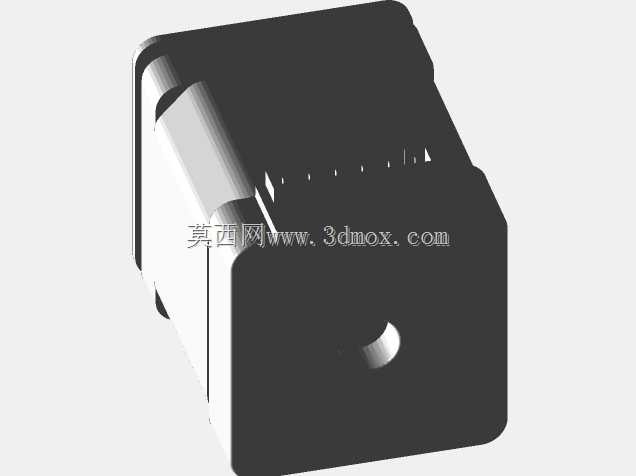

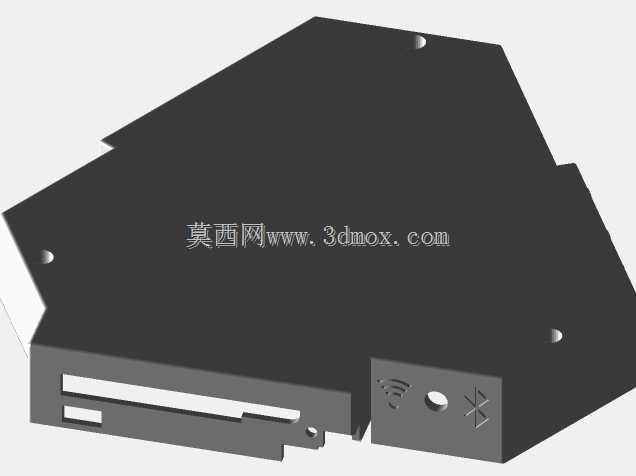

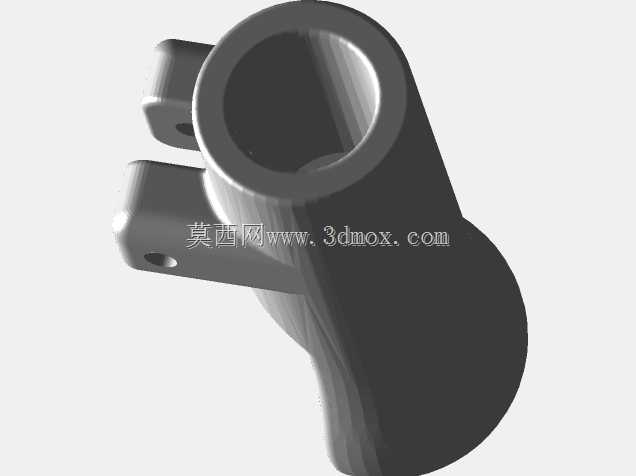

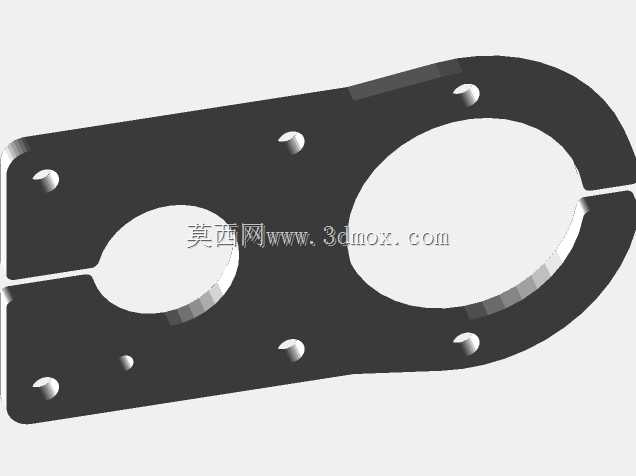

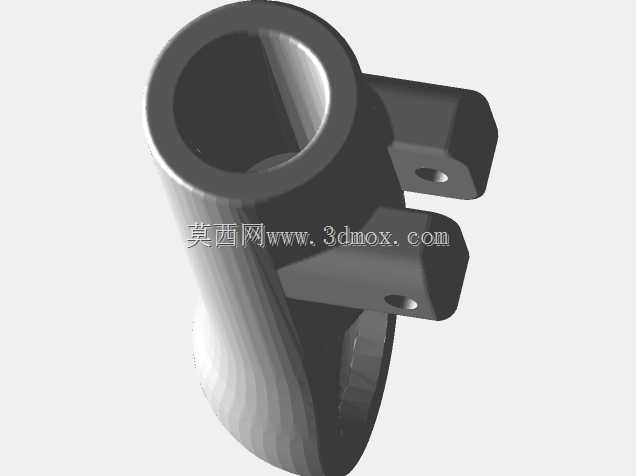

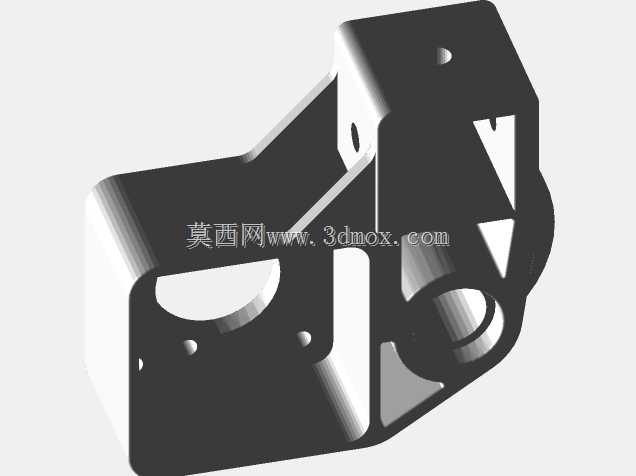

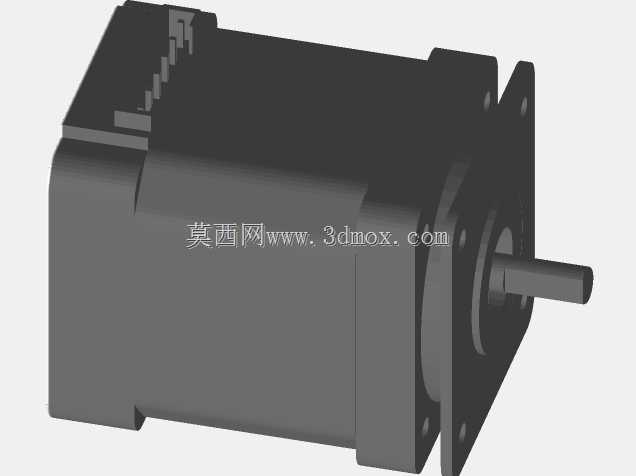

　　这款并联构型的机械执行装置，核心采用三组对称分布的平行四边形支链结构，动平台与静平台之间通过碳纤维连杆搭配万向铰组实现运动传递，相比传统串联关节机械臂，其运动部件惯量更低，在高速往复分拣工况下的动态响应优势十分突出，目前在食品包装流水线、3C电子元器件分拣、医药装盒工位等需要高节拍拾放作业的场景中应用广泛。从结构设计逻辑来看，静平台作为整套装置的安装基准，采用三角对称布局预留了驱动模组的安装定位孔，三组驱动舵机直接固定在静平台的三个支耳位置，驱动臂与连杆之间的铰接点采用带密封的球铰结构，能有效抵消多连杆联动过程中的装配间隙，避免高速运动时动平台出现震颤偏移。动平台末端预留了标准的执行器安装接口，可根据实际工况更换真空吸盘、夹爪、

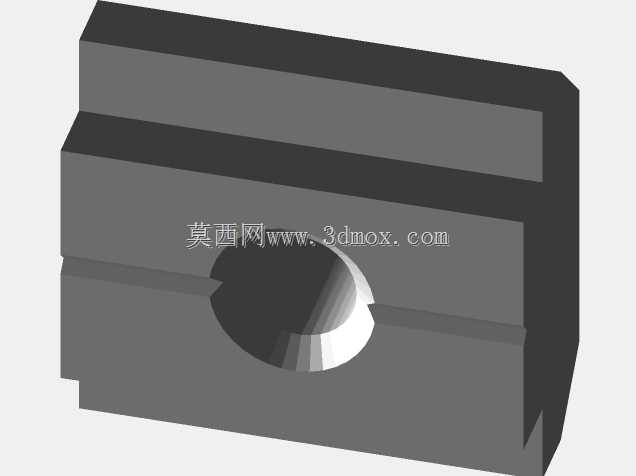

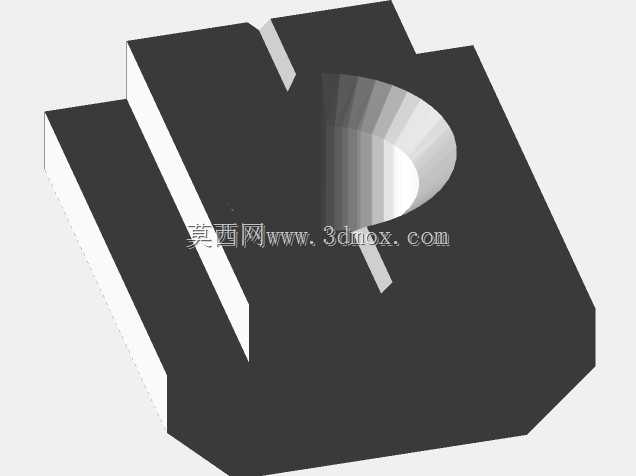

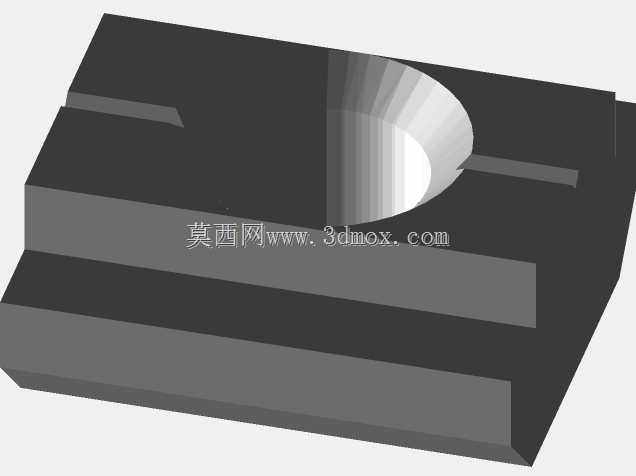

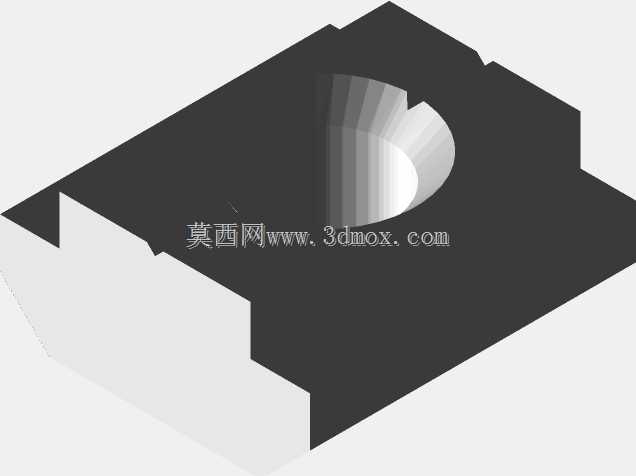

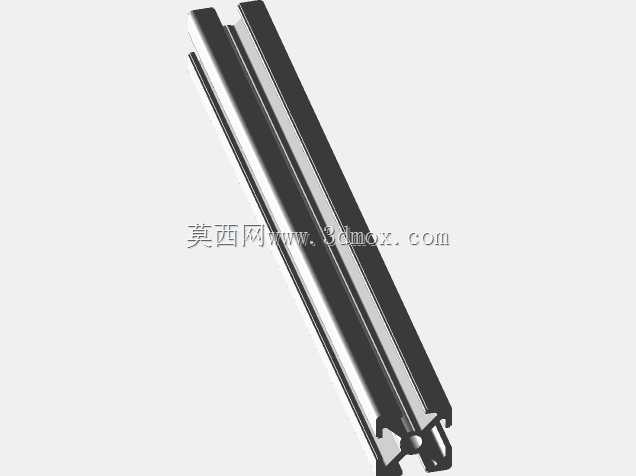

　　磁吸头等不同末端执行器，适配不同材质、形状的待拾放工件。在安装边界设计上，整套装置的静平台采用顶部吊装的安装方式，安装面预留了符合通用工业铝型材规格的T型槽固定位，作业覆盖范围为静平台下方直径800mm、高度300mm的圆柱形空间，安装时需要在静平台上方预留不小于150mm的走线与驱动模组散热空间，动平台运动过程中与周边防护栏的安全间隙需保持在50mm以上，避免高速运动时发生碰撞干涉。从功能特性来看，三组支链的协同运动通过运动学逆解算法实现控制，动平台可在作业范围内实现X、Y、Z三个方向的平动，重复定位精度可控制在0.1mm以内，标准工况下的拾放节拍可达120次/分钟，完全满足中小负载高速分拣的产线需求。设计过程中，

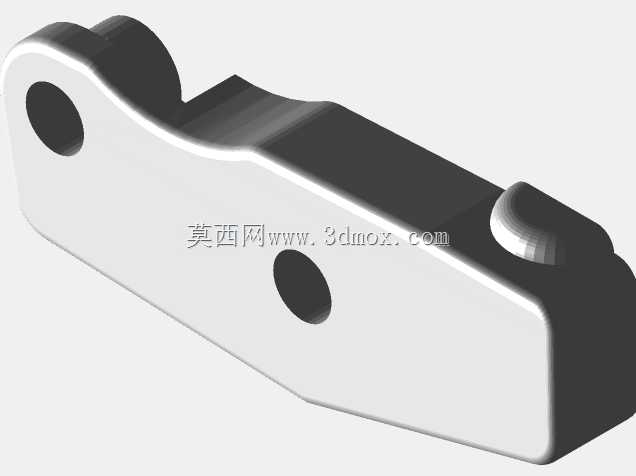

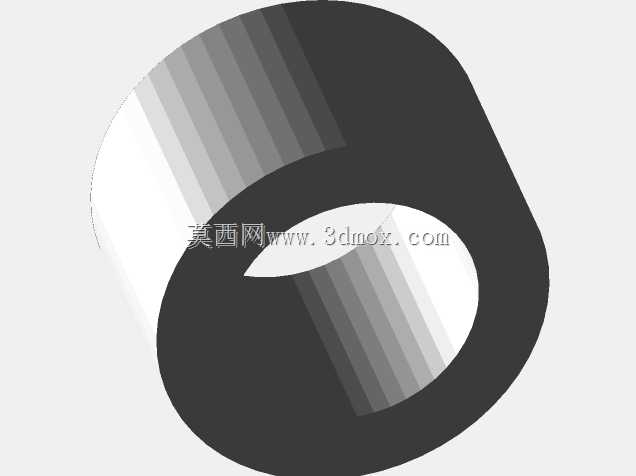

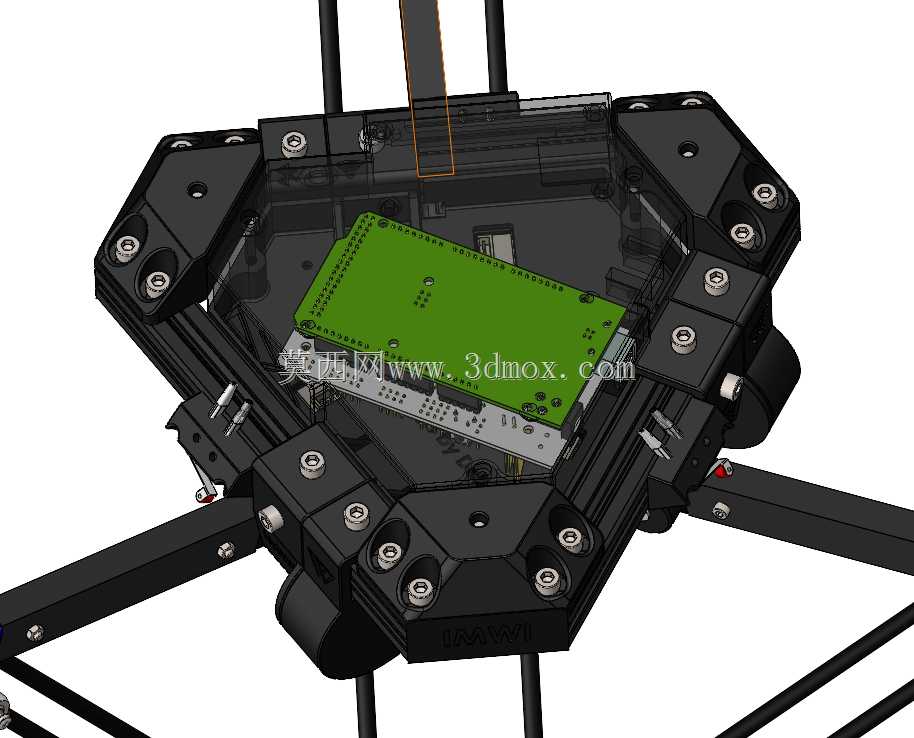

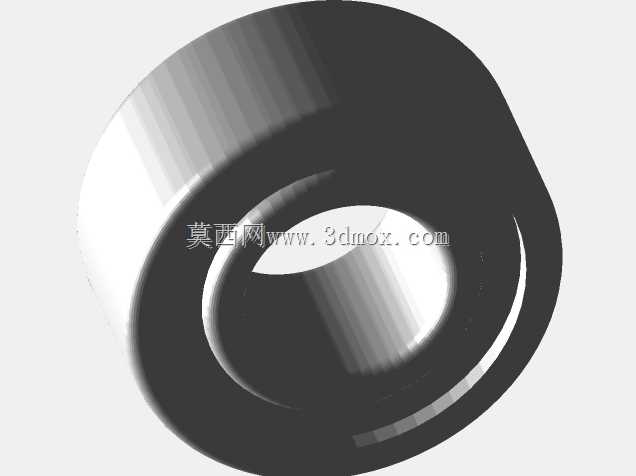

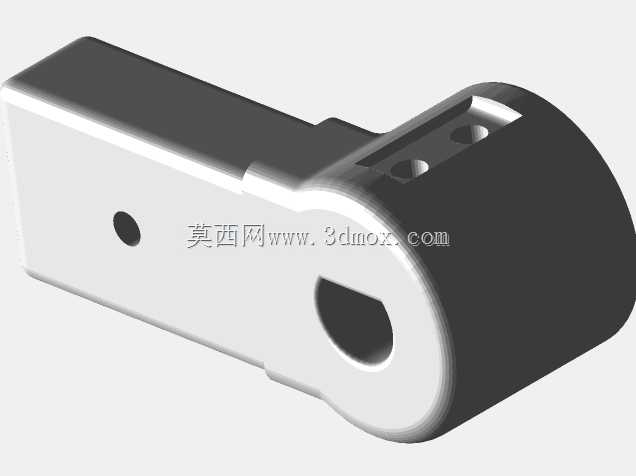

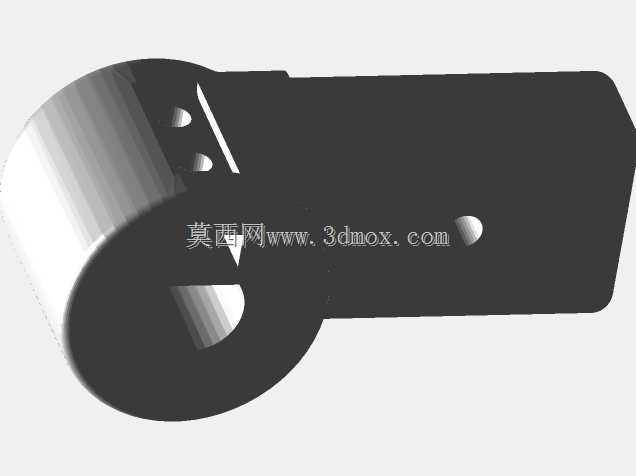

　　大部分结构件采用3D打印工艺制作，创客群体可根据自身的安装空间需求对静平台支耳长度、连杆尺寸进行参数化调整，无需开模即可快速完成定制化改制，非常适合教学实训场景下的机器人原理演示，也可作为小型自动化产线的低成本拾放单元使用。在结构细节处理上，连杆与驱动臂、动平台的铰接位置都设计了自润滑衬套的安装槽，长期运行时可减少铰接副的磨损，降低维护频次；驱动臂采用镂空的轻量化结构设计，在保证结构刚度的前提下尽可能降低运动部件的重量，进一步提升高速运动时的稳定性。整套装置的走线全部沿支链内侧布置，通过线卡固定在连杆上，避免运动过程中线缆与运动部件发生缠绕，静平台内部预留了控制板的安装腔，可直接集成开源控制板与驱动模块，无需额外配置外置控制箱，

　　进一步压缩了整套设备的安装占用空间。在实际产线适配时，可搭配视觉检测模组安装在静平台下方，通过视觉识别待分拣工件的位置与姿态，将坐标信号传递给控制器，引导动平台完成精准拾放，可替代人工完成重复性的高速分拣作业，有效降低产线的人工劳动强度，尤其适合小批量、多品种的柔性生产场景，换型时仅需更换末端执行器、调整运动控制参数即可快速适配新的作业任务，无需对整体机械结构进行大规模改动。
