小型拾取进料给料装置结构设计

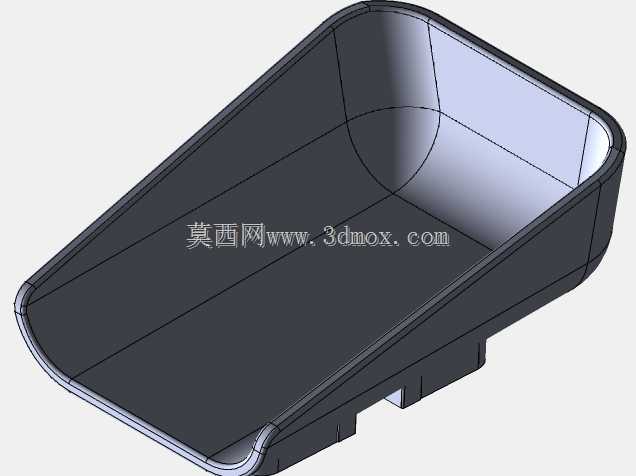

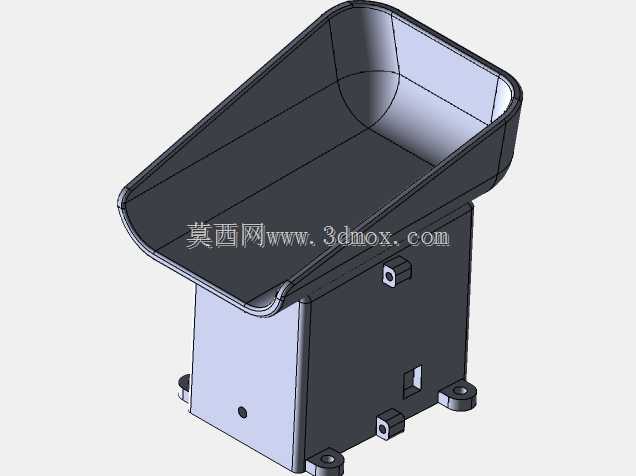

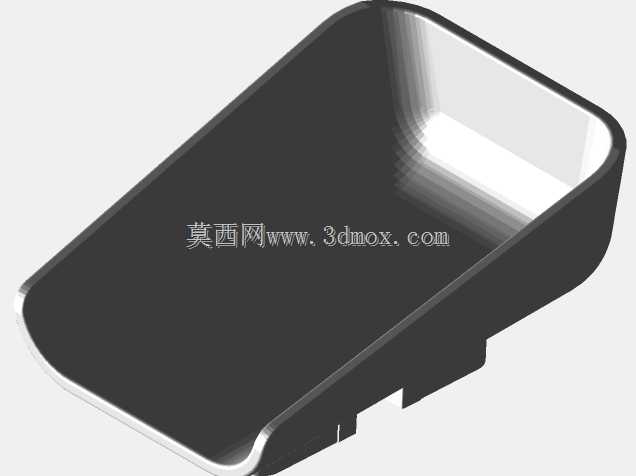

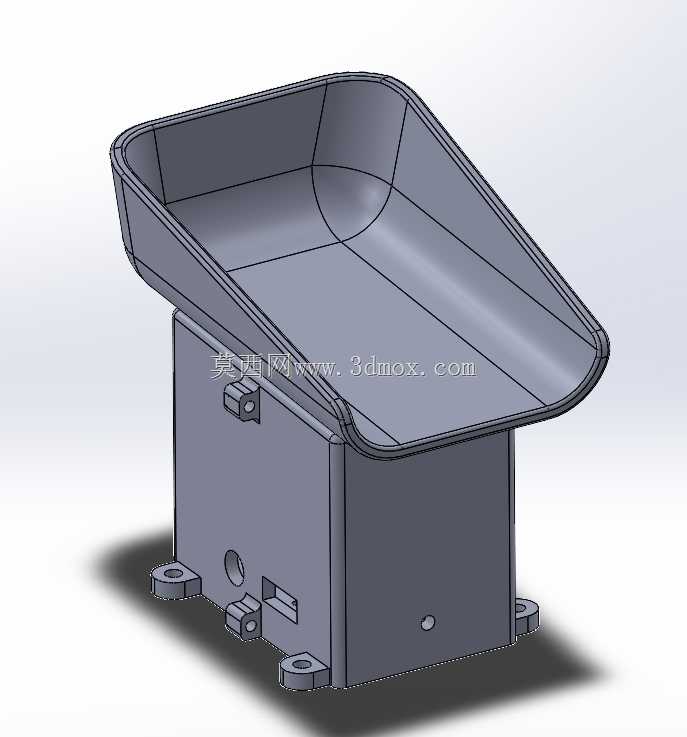

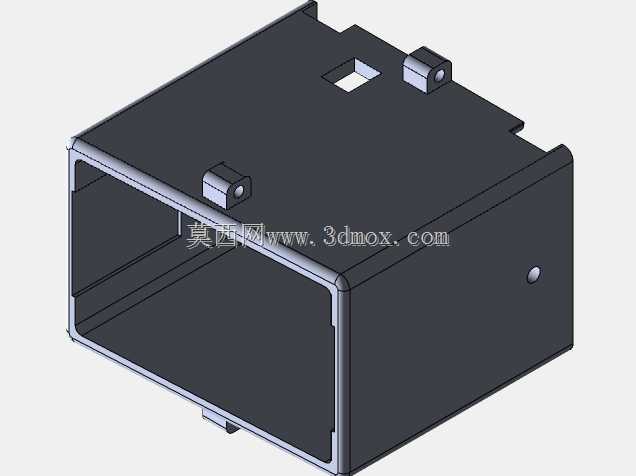

　　在轻载自动化拾取分拣场景中，零散小零件的有序上料一直是产线布局里容易被忽略却直接影响整线节拍的环节，这款小型给料装置正是针对桌面级分拣、轻型装配工位的上料需求设计，适配并联拾取机器人、小型机械手的取料作业范围，解决零散小工件从料堆到取料位的过渡送料问题。从结构布局来看，装置整体分为上部承料料斗与下部驱动安装基座两个核心部分，上部料斗采用大倾角敞口设计，料斗内侧转角全部做圆弧过渡处理，避免小尺寸工件在转角处卡滞堆积，料斗出料端延伸出平缓的导料斜面，斜面末端高度刚好匹配常规小型拾取机械手的最低取料高度，工件从料堆滑落至导料斜面后会自然排布在取料区域内，不会出现工件堆叠过高超出机械手取料行程的问题。下部基座采用方正的箱式结构，

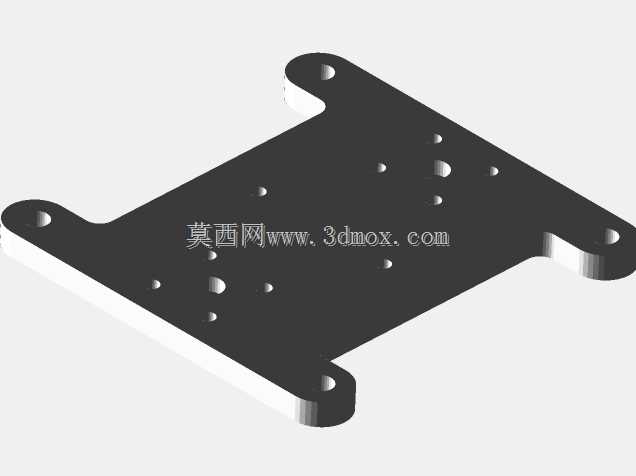

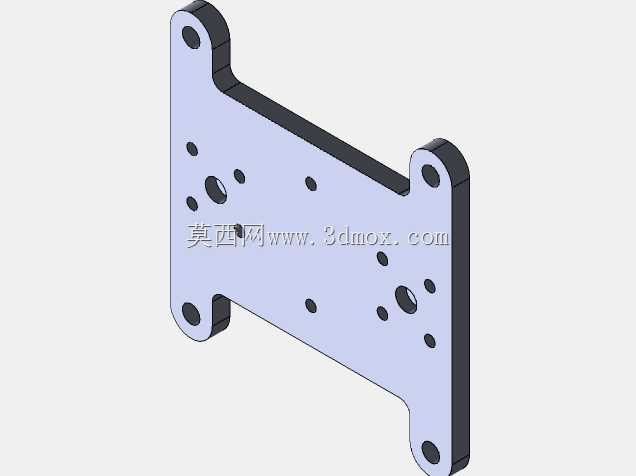

　　一方面为内部的振动驱动组件提供封闭的安装空间，避免生产现场的粉尘、碎屑进入驱动结构影响运行稳定性，另一方面基座底部预留了四个带安装孔的固定支脚，支脚的安装孔位间距按照桌面级设备的通用安装基准设计，既可以直接通过螺栓固定在铝型材工作台上，也可以搭配减震脚垫放置在工作台面无需额外打孔固定，安装边界灵活，适配不同的工位布局需求。基座侧面预留了驱动组件的接线接口与调节槽位，现场调试时可以直接通过侧面的调节结构调整振动幅度，针对不同重量、不同外形的工件匹配对应的送料速度，无需拆开基座外壳即可完成参数调试，降低现场维护的操作难度。料斗与基座的连接位置采用快拆式锁紧结构，当需要更换不同规格的料斗适配不同尺寸工件时，

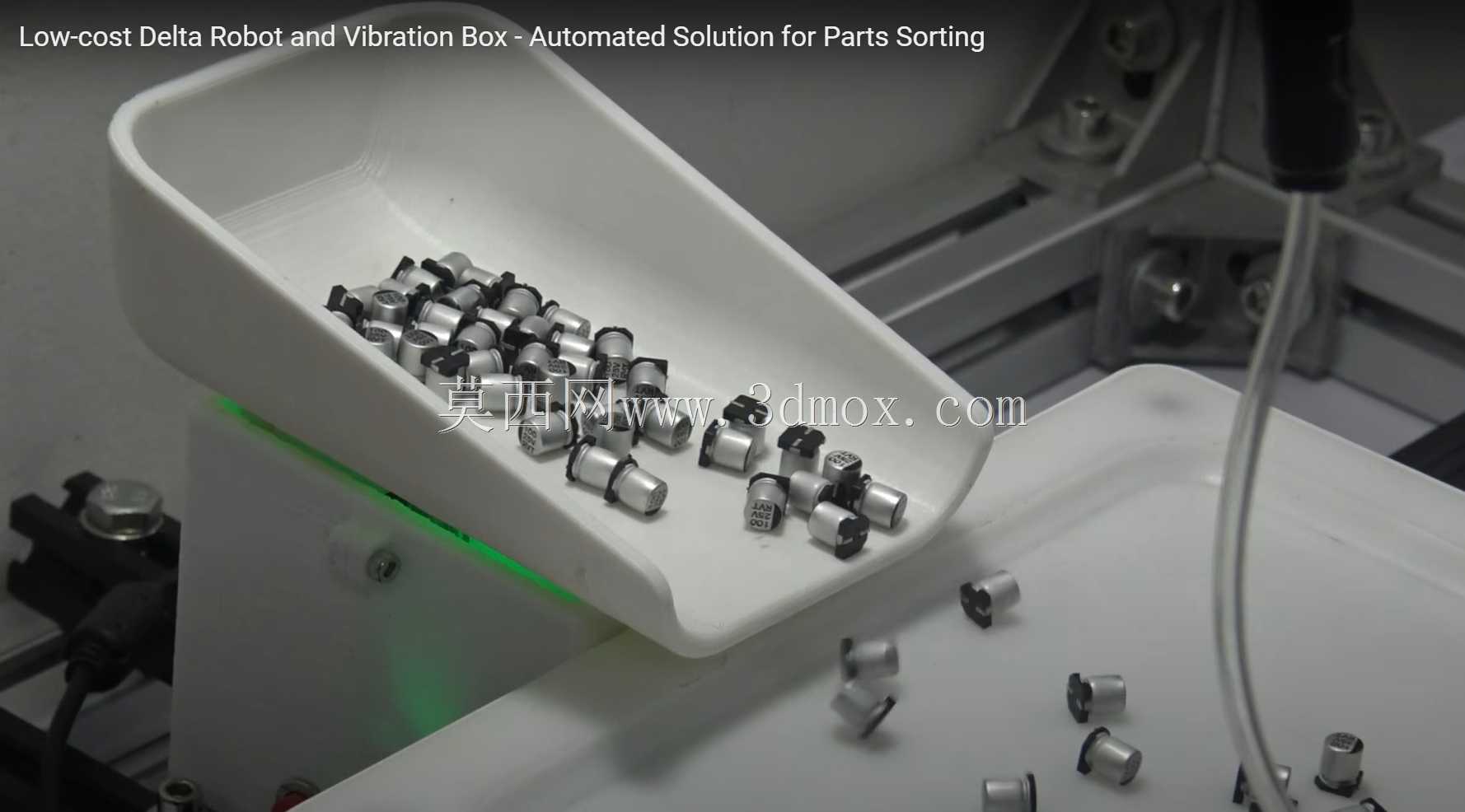

　　无需借助额外工具即可完成料斗的拆装更换，缩短产线换型的调整时间。在实际应用场景中，这款给料装置可以搭配视觉检测系统使用，料斗送出的工件停留在导料斜面的取料区后，视觉系统识别工件位置与姿态，引导机械手完成精准拾取，相比传统的圆盘振动盘，这款给料装置的结构更紧凑，占用工作台面的面积更小，运行时的噪音更低，适合电子小零件、小型塑料件、五金冲压小件等重量在100g以内的零散工件上料作业。设计过程中针对料斗的倾斜角度做了多轮验证，角度过陡会导致工件下滑速度过快冲出取料区域，角度过缓则会出现工件堆积在料斗内部无法顺利滑出的问题，最终确定的料斗倾角刚好可以让工件依靠自重缓慢滑向取料区，同时不会出现工件相互挤压卡料的情况。

　　料斗的壁厚采用均匀等厚设计，既保证了结构强度，长期受工件摩擦不会出现变形磨损，也控制了整体自重，降低下部驱动组件的负载，提升装置的运行寿命。基座的箱式结构在设计时预留了内部走线空间，驱动组件的电源线、控制线可以全部收纳在基座内部，仅从侧面的接线口引出连接外部设备，避免产线上的线缆杂乱影响其他设备的操作维护。基座侧面还预留了传感器安装位，可以根据需求加装料位检测传感器，当料斗内的工件剩余量不足时自动发出补料信号，配合自动补料机构实现长时间无人化运行。这款给料装置的整体外形尺寸控制在桌面级设备的合理范围内，不会占用过多的产线空间，安装时不需要对现有工作台做大规模改造，既可以集成在新建的自动化分拣装配产线中，也可以对现有手工工位进行自动化改造时加装，适配性较强。在结构细节上，料斗的边缘全部做了卷边钝化处理，避免操作人员补料时被锋利边缘划伤，基座的所有外露边角都做了圆角过渡，没有尖锐的凸起结构，符合生产现场的安全设计要求。针对不同的工件特性，料斗的表面可以根据需求做不同的表面处理，比如针对容易产生静电的塑料电子件，可以在料斗内表面做抗静电涂层，避免工件静电吸附在料斗壁上无法顺利下滑；针对有油污的金属加工件，可以在料斗内表面做光滑防粘涂层，避免油污粘附导致工件滑动不畅。
