70mm规格Delta机器人用全向轮结构

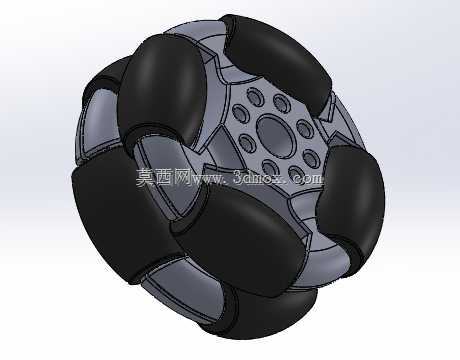

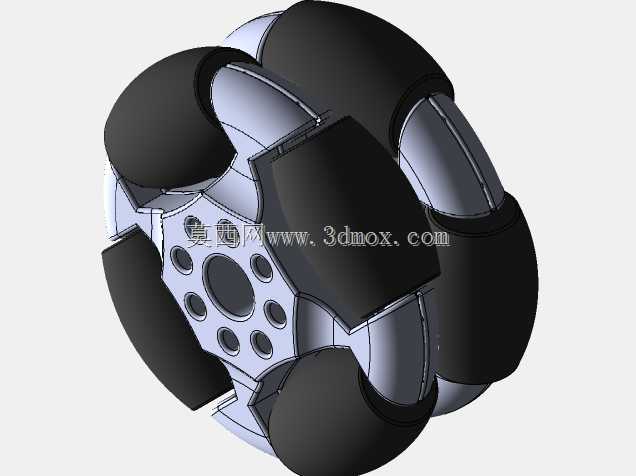

　　这款全向轮是面向小型Delta类机器人移动平台开发的行走执行部件，核心适配轮径需求为70mm的紧凑型移动机器人场景，在AGV小车、桌面级移动操作机器人、竞赛类机器人、仓储分拣小型移动单元等场景中，这类全向轮可以实现平面内任意方向的平移、原地旋转动作，无需传统轮系的转弯半径预留，能够在狭窄作业空间内完成高精度位移调整，解决了传统差速轮组在狭小工位内转向受限、路径规划冗余度高的问题。从结构设计逻辑来看，这款全向轮采用了多组分布式从动辊子布局，辊子外轮廓采用圆弧包络设计，所有辊子的外切面共同组成直径70mm的完整圆柱轮面，保证轮体在滚动过程中与接触面始终保持连续接触，不会出现传统分体式全向轮的跳动、顿挫问题，

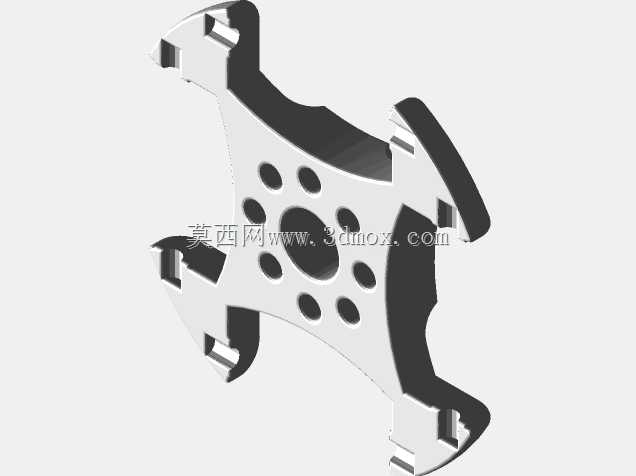

　　有效降低移动平台运行过程中的振动，提升搭载的视觉、力觉等传感器的采集稳定性。主轮毂采用辐条式镂空结构，在保证整体结构强度的前提下尽可能降低轮体自身转动惯量，减少驱动电机的负载扭矩需求，轮毂中心设置有标准安装孔位，周边均匀分布的定位孔可以适配不同规格的联轴器、驱动轴安装需求，安装端面的止口设计能够保证轮体与驱动轴的同轴度，避免高速转动时出现偏心抖动。外围的从动辊子采用双支点固定方式，辊子自身可绕自身轴线自由转动，辊子的轴线与主轮轴线呈固定夹角布置，当多个全向轮按照特定排布方式组合在移动底盘上时，通过不同轮组的转速差、转向差合成，即可实现任意方向的运动矢量输出，无需额外设置转向机构。在实际选型适配过程中，需要注意这款全向轮的安装边界：

　　轮体总宽度需要匹配底盘轮舱的预留空间，安装轴的伸出长度需要覆盖轮毂厚度并预留锁紧螺母的安装空间，辊子的外包覆材质具备一定的摩擦系数与耐磨性能，适配常见的环氧地坪、硬质桌面、铝合金平台等接触面，不建议在尖锐碎屑、高湿腐蚀、软质毛毯类接触面长期使用，避免辊子卡滞或过度磨损。设计过程中针对辊子的间隙做了精准控制，既保证辊子转动无卡滞，又避免间隙过大导致的运行噪音与精度损失，主轮毂的镂空孔位同时兼顾了减重与走线需求，部分场景下可以将驱动电机的编码器线、电源线从轮毂中心孔穿过，优化底盘的布线整洁度。这类全向轮在应用时通常需要三个或四个组合使用，配合对应的运动学解算算法，即可实现全向移动功能，相比传统的麦克纳姆轮，这款全向轮的辊子受力更均匀，

　　侧向滑移量更小，在轻载高精度移动场景下的运动控制精度更有优势，适合搭载轻量型机械臂完成桌面级物料搬运、精密装配、巡检探测等作业任务，轮体的整体刚性设计能够满足额定负载下的连续运行需求，从动辊子的固定结构采用可拆卸设计，后期维护时可以单独更换磨损的辊子，无需整体更换轮体，降低使用过程中的维护成本。
