带气缸驱动的多工位夹瓶执行机构

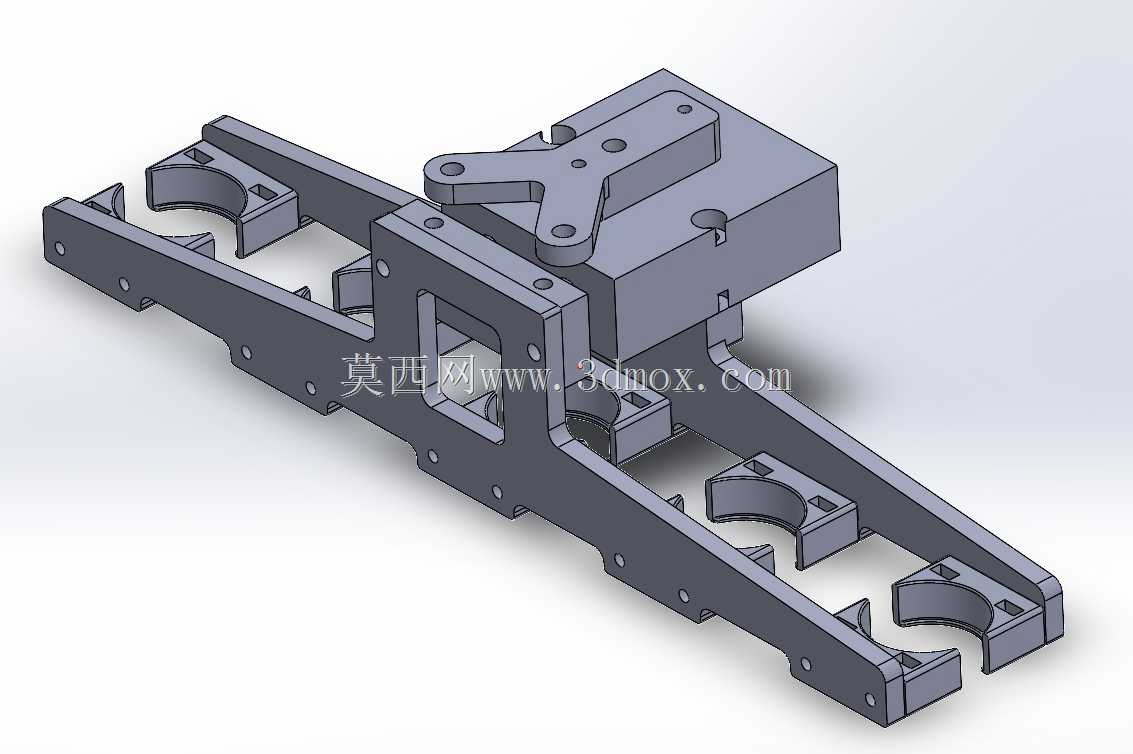

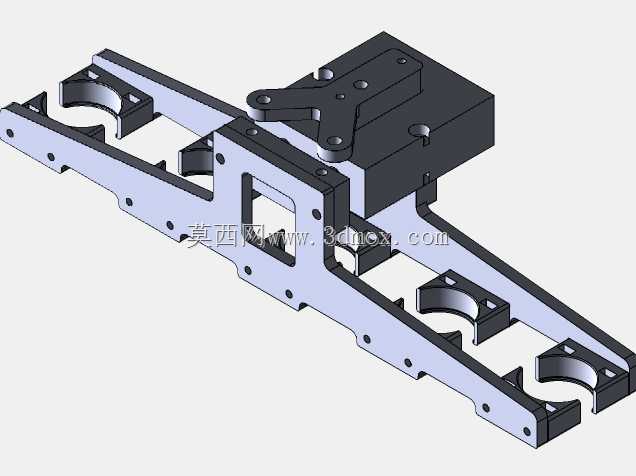

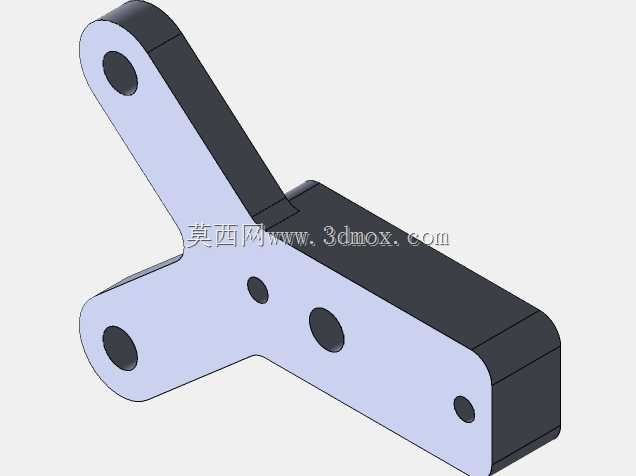

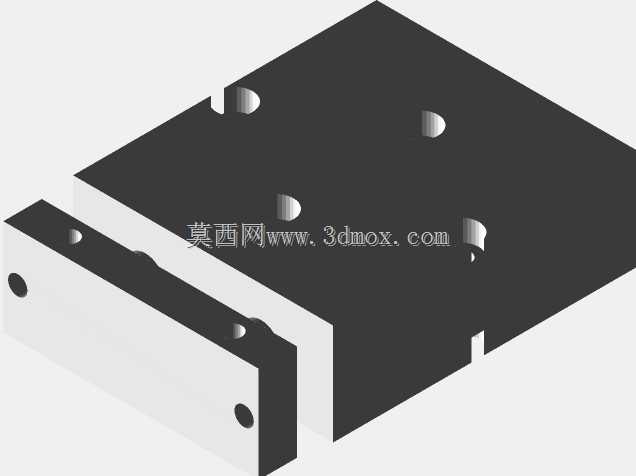

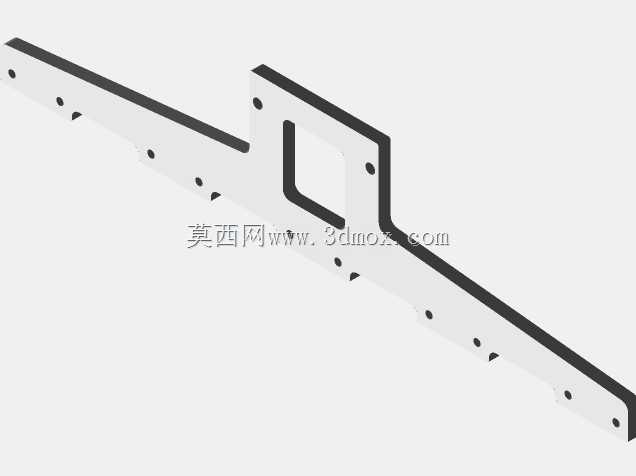

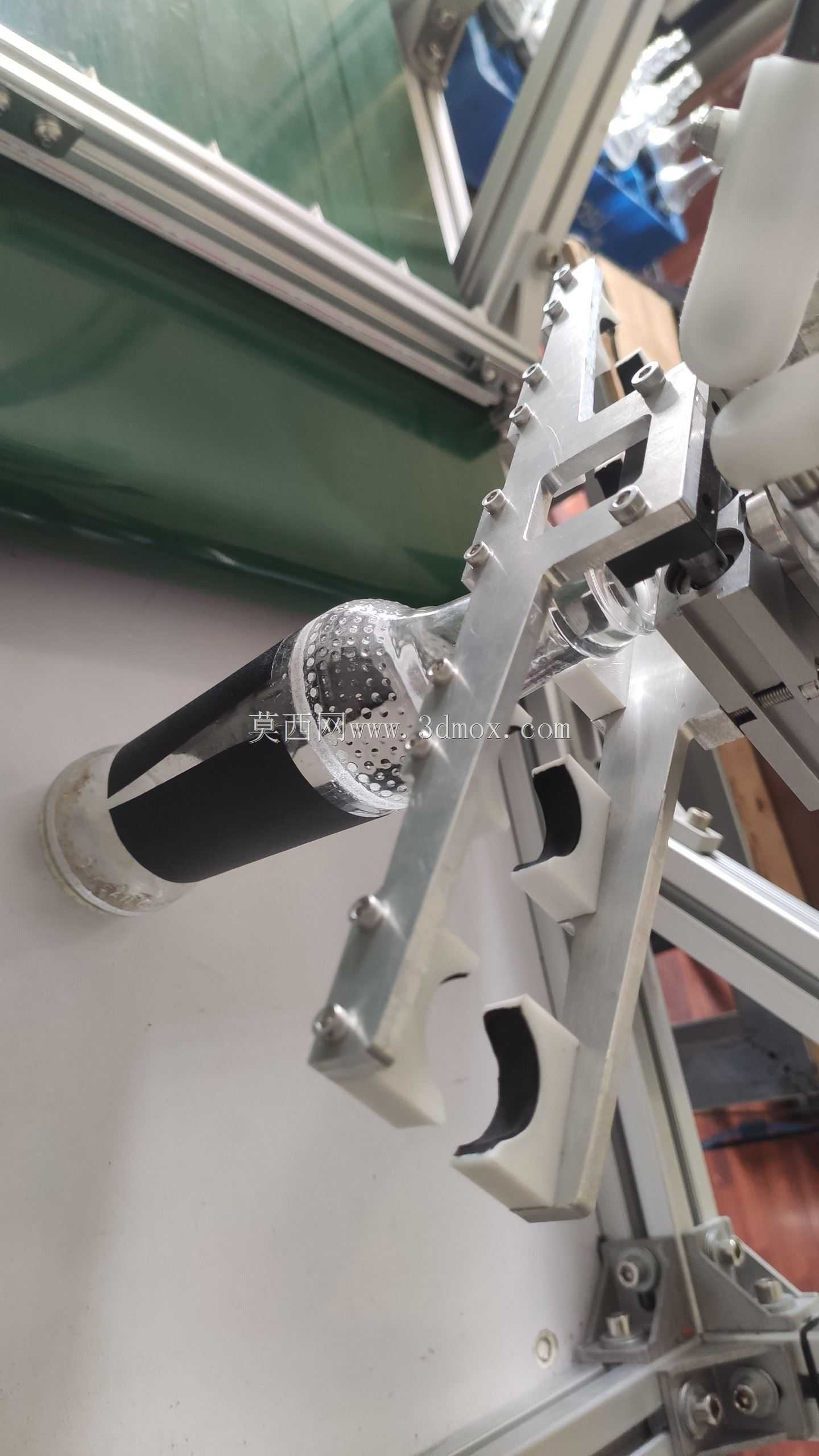

　　这款带气缸驱动的夹瓶执行机构，主要适配并联类工业机器人的末端安装场景，在食品饮料、日化用品的自动化包装产线中，可完成瓶装物料的抓取、转运、装箱、工位转序等作业，尤其适配小规格圆瓶、异形瓶的高速分拣工况，相比传统单工位夹爪，其多工位同步夹持的结构设计，能够在单次机器人运动循环中完成多件物料的拾取，大幅提升产线的节拍效率。从结构设计逻辑来看，整个夹爪采用对称式的长悬臂布局，主体框架采用一体式铣削加工的金属板材拼接，所有铰接位置均采用销轴配合自润滑衬套的连接方式，避免长期往复运动出现的间隙累积，保证夹持位置的重复定位精度。驱动端采用标准紧凑型气缸作为动力源，气缸输出端连接Y型拨叉结构，将气缸的直线往复运动转化为两侧夹臂的同步开合动作，

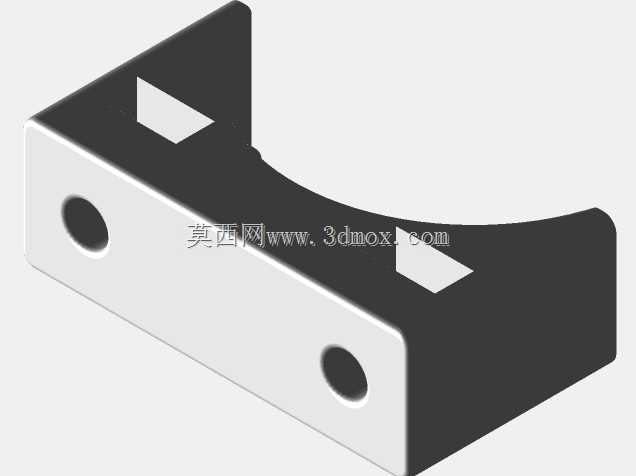

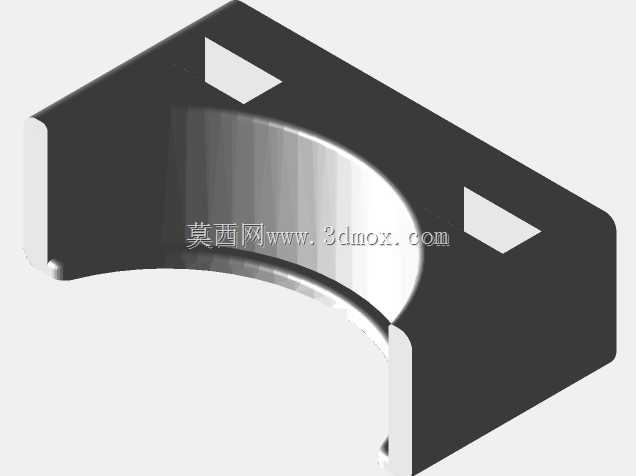

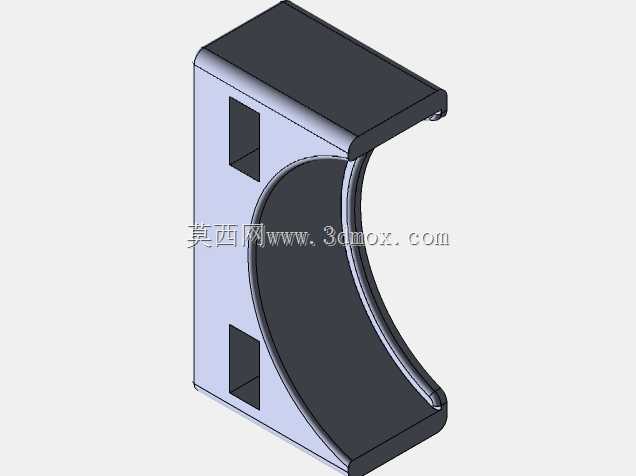

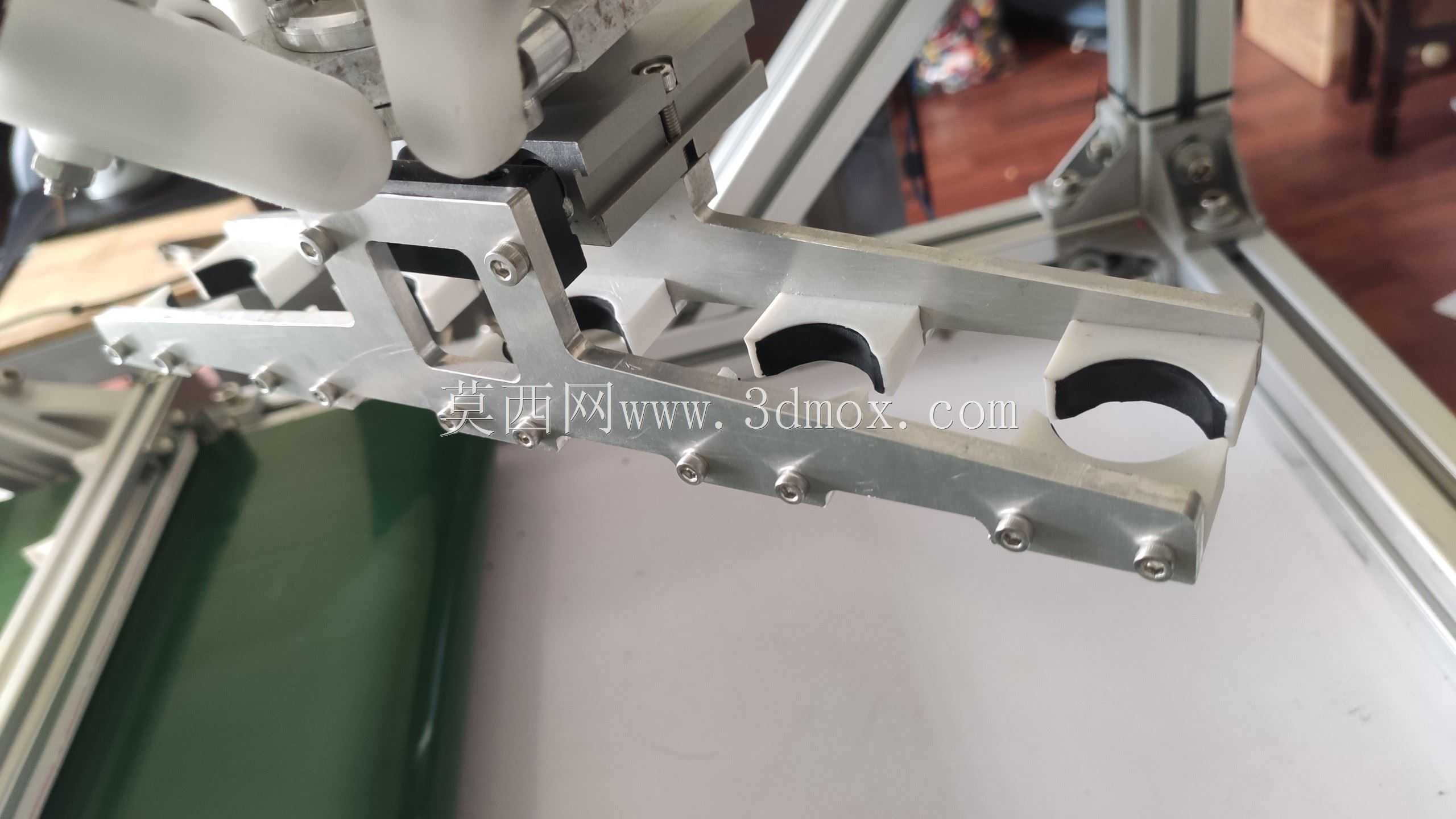

　　这种传动结构没有额外的齿轮、齿条等复杂传动件，传动路径短，动力损耗小，同时夹臂的开合行程可以通过气缸的行程限位进行微调，适配不同直径规格的瓶体夹持需求。夹臂上的夹持工位采用等间距排布的弧形卡口设计，卡口的内轮廓根据常见瓶身的外径做了适配优化，接触位置可以根据实际需求粘贴硅胶或者聚氨酯防滑垫，既可以增大夹持摩擦力避免转运过程中瓶体滑落，也能避免刚性接触对瓶身表面造成划伤，尤其适合PET塑料瓶、薄壁玻璃瓶这类易变形、易破损的物料夹持。在安装边界上，整个夹爪的安装接口位于主体框架的上部中心位置，采用标准的法兰安装面，预留了对应规格的螺栓安装孔位，可以直接匹配Delta并联机器人的末端输出法兰，不需要额外设计转接板，

　　整体的重心落在安装法兰的中心轴线上，不会给机器人末端带来额外的偏载力矩，能够适配机器人高速运动下的动态负载要求。夹臂完全张开状态下的最大外轮廓宽度，适配常见的多列来料输送线的料道间距，完全闭合状态下的卡口最小直径可以覆盖常规小容量瓶装产品的外径范围，整个机构的厚度方向尺寸做了紧凑化设计，在狭窄的装箱工位、料道间隙中也能顺利完成取放料动作，不会和周边的工装、输送线护栏产生运动干涉。从实际使用的工况适配来看，这种夹瓶机构不需要额外的伺服电机或者复杂的控制系统，只需要通过电磁阀控制气缸的气路通断就能完成开合动作，控制逻辑简单，接入产线控制系统的门槛低，后期维护过程中，易损件只有铰接位置的衬套和卡口处的防滑垫，备件成本低，更换流程简单，

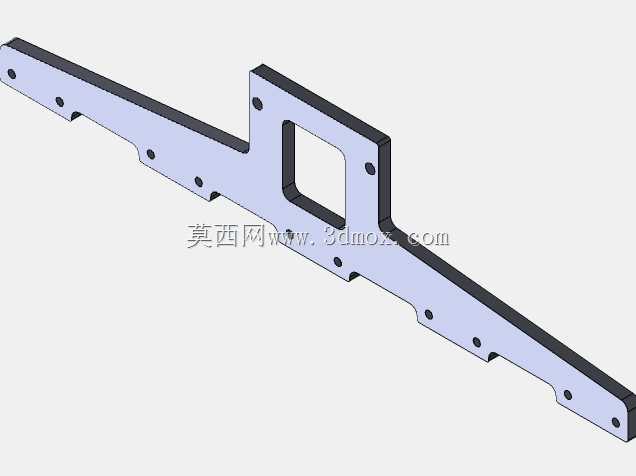

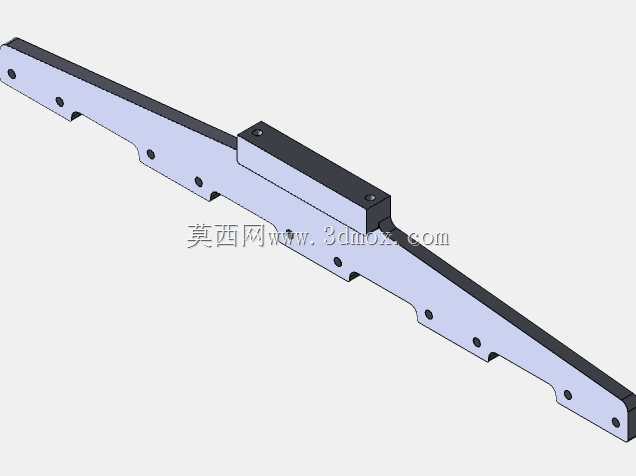

　　不需要专业的调试人员就能完成日常维护。在结构刚性设计上，夹臂的截面采用了折弯加强的结构形式，在长悬臂的状态下也能保证足够的刚性，夹持多瓶满料状态下不会出现夹臂变形导致的夹持力不足问题，同时整个机构的运动部件都做了轻量化设计，在保证结构强度的前提下尽可能降低整体重量，减少机器人末端的负载占比，让机器人可以预留更多的负载能力用于承载物料，提升整机的有效负载利用率。气路走线采用内置式的布局设计，气缸的进排气管路从主体框架的内部空腔走线，在夹臂开合过程中不会出现管线拖拽、弯折的问题，避免长期运动导致的气管磨损漏气，提升设备长期运行的稳定性。
