汽车通风打孔式刹车盘三维结构设计

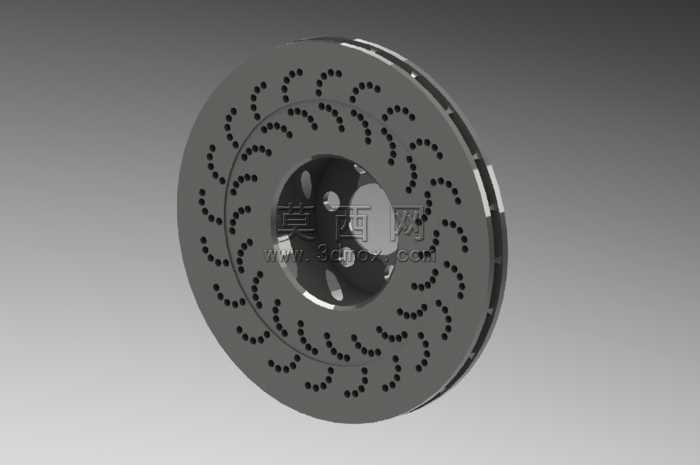

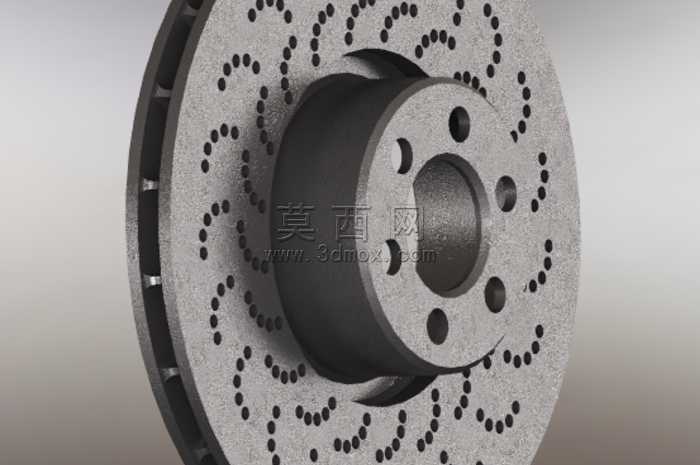

本作品为汽车通风打孔式刹车盘的三维数字化设计成果，建模过程严格遵循汽车制动部件的实际工程尺寸规范，首先通过旋转凸台指令构建刹车盘的基础基体结构，精准还原盘体的内外径尺寸、安装法兰的厚度与中心定位孔的同轴度要求，在安装法兰端面上按照标准轮毂螺栓分布圆参数，阵列生成六个均匀排布的螺栓安装通孔，保证安装定位的精度与互换性。针对刹车盘的摩擦工作面，采用阵列特征结合草图点分布设计，在盘体两侧摩擦面上生成多组呈涡旋状排布的散热钻孔，钻孔的孔径、孔间距经过散热效率与结构强度的平衡校核，既能够在制动过程中快速导出摩擦产生的高温热量，避免热衰减现象的出现，也可以及时排走制动摩擦产生的磨屑，维持摩擦面的接触稳定性。盘体内部设计为双层通风道结构，通过筋条连接内外两层摩擦盘体，形成贯通的空气流道，在车辆行驶过程中可以利用旋转产生的离心力带动空气流经流道，进一步强化散热效果。材质渲染阶段，为刹车盘摩擦面赋予灰铸铁材质的粗糙金属质感，还原铸铁件表面细微的颗粒纹理与哑光金属色泽，安装法兰与中心轴套部分做了轻度的机加工质感处理，区分出铸造毛坯面与机加工装配面的视觉差异，整体渲染效果真实还原了量产刹车盘的外观质感。设计过程中充分考虑了刹车盘的动平衡要求，所有打孔与通风筋条均采用圆周对称分布，避免旋转过程中产生偏心力矩，同时对盘体的壁厚做了均匀化处理，防止制动过程中出现热变形导致的制动抖动问题，整体结构既满足制动性能的功能需求，也兼顾了加工制造的工艺可行性，可用于汽车制动系统的结构教学、性能仿真分析以及相关零部件的设计参考。
