汽车通风钻孔式制动刹车盘三维设计

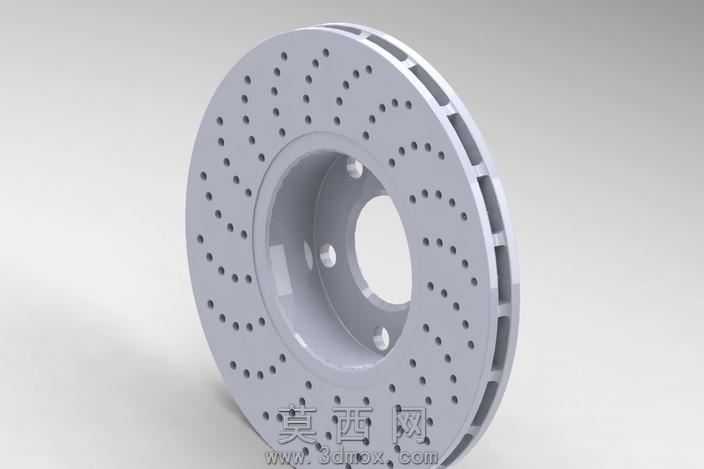

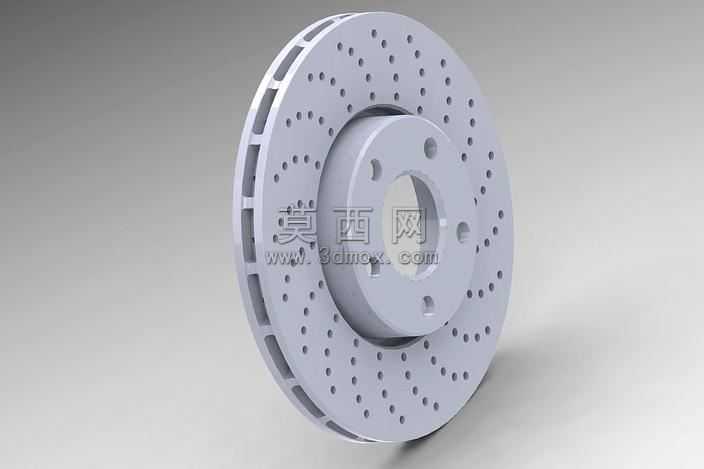

本作品为圆盘制动器配套使用的刹车盘三维模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循汽车制动部件的实际设计规范，先通过草图绘制确定刹车盘的内外径基准尺寸、安装孔位分布圆参数，再通过旋转凸台命令生成刹车盘的基础基体结构，随后通过拉伸切除命令构建出盘体内部的通风散热风道结构，风道沿盘体周向均匀排布，可在车辆制动过程中引导气流穿过盘体内部，快速带走摩擦产生的热量，避免制动热衰减现象的发生。模型表面的散热钻孔采用圆周阵列命令完成排布，所有钻孔沿盘体摩擦面周向均匀分布，钻孔深度贯穿摩擦面层，既可以进一步提升散热效率，也能够在制动过程中排出摩擦产生的粉尘碎屑，同时减少制动盘与刹车片的接触共振，降低制动异响概率。安装法兰部位的螺栓孔、定位缺口均按照乘用车通用安装标准设计，孔位尺寸、位置公差完全匹配常规轮毂轴承单元的安装接口，法兰与盘体之间的过渡部位做了圆弧倒角处理，可有效降低应力集中，提升部件的结构强度。模型渲染阶段采用金属灰铸铁材质，还原了真实刹车盘的铸铁哑光质感，通过环境光遮蔽效果突出了通风槽、钻孔的结构细节，整体结构完整无破面，所有特征均保留可编辑参数，可直接用于制动系统结构教学、制动器装配模拟、有限元热结构耦合分析等场景，也可作为汽车底盘相关设计的参考模型使用。
