大排量摩托车浮动式前刹车制动盘

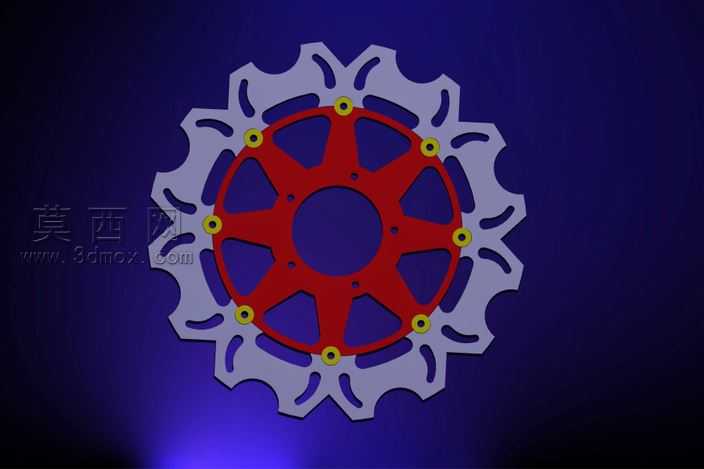

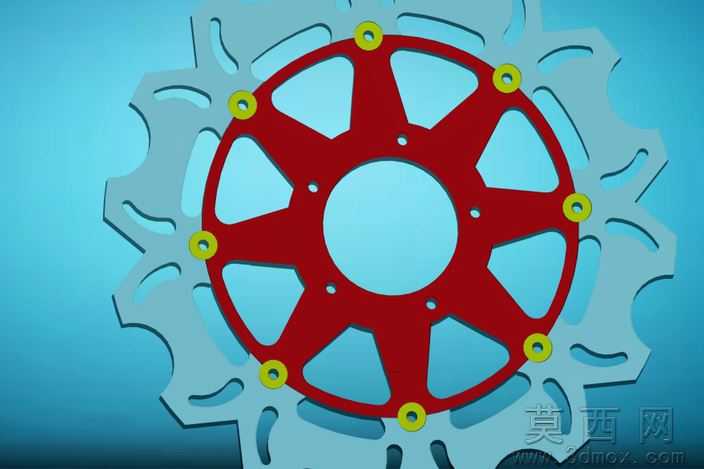

本模型为大排量摩托车配套的浮动式前刹车制动盘，采用CATIA软件完成全参数化三维建模，建模过程严格遵循摩托车制动系统的实际装配尺寸与性能要求，还原了浮动式制动盘的双层分体结构特征。模型整体分为内外两大功能区域，内层为红色的中心连接盘，外层为银灰色的制动摩擦外圈，两者通过周向均匀分布的金色浮动连接销实现柔性连接，该结构可在制动受热时允许外圈产生微量径向形变，避免热胀冷缩导致的制动抖动问题，大幅提升高速制动的稳定性。建模阶段首先绘制中心盘的基准草图，通过旋转、拉伸切除完成中心安装孔、周向定位孔以及辐条式镂空减重结构的创建，中心盘的辐条采用对称式多边形镂空设计，在保证结构强度的前提下有效降低了部件自重，减少前轮簧下质量，提升摩托车操控灵活性。外层制动摩擦圈采用波浪形外轮廓设计，周向均匀分布弧形散热槽，建模时通过投影曲线、扫掠切除完成散热槽与轮廓造型，该造型可在车轮转动时切割气流，提升制动过程中的散热效率，同时波浪形边缘可在制动时持续刮除刹车片表面的磨屑，避免磨屑残留导致的制动异响与制动力衰减。浮动连接销的建模还原了真实的铆接定位结构，每个销体与内外盘的安装孔预留了合理的活动间隙，准确体现浮动结构的工作原理。渲染阶段采用分层材质赋予，中心连接盘赋予红色阳极氧化铝材质，调整金属粗糙度与反光参数，还原硬质氧化层的哑光金属质感；外层制动圈赋予高碳不锈钢材质，添加细微的金属颗粒纹理与轻微的使用磨损质感，还原制动摩擦面的真实视觉效果；浮动连接销赋予黄铜镀金材质，提升金属部件的质感层次。场景搭建采用深蓝色渐变背景，添加底部聚光照明，突出制动盘的轮廓层次与结构细节，通过光影对比清晰展现内外盘的分层结构与镂空造型。设计过程中充分考虑了1000CC级别摩托车的制动载荷需求，所有结构尺寸均参考量产车型的真实制动盘参数，安装孔位的节圆直径、中心孔尺寸、浮动销的分布数量均符合实际装配标准，模型可用于摩托车制动系统的结构展示、装配模拟以及相关教学演示场景，完整还原了高性能摩托车浮动刹车盘的结构特点与设计逻辑。
