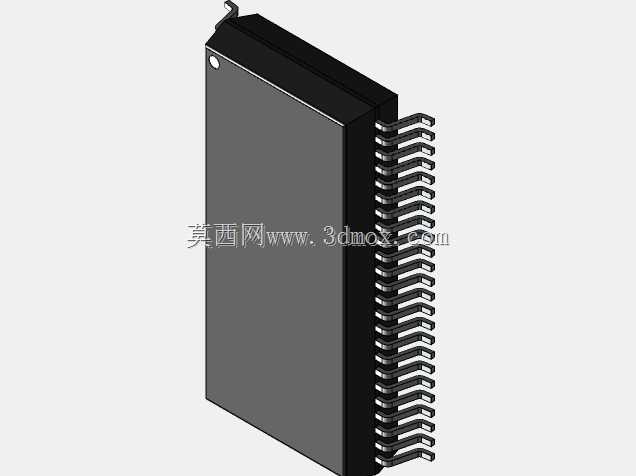

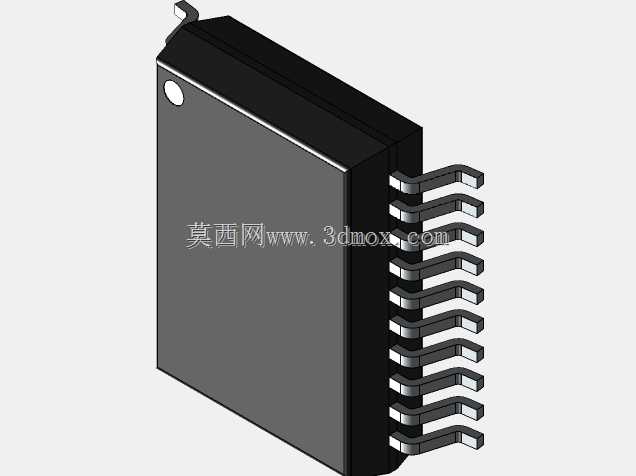

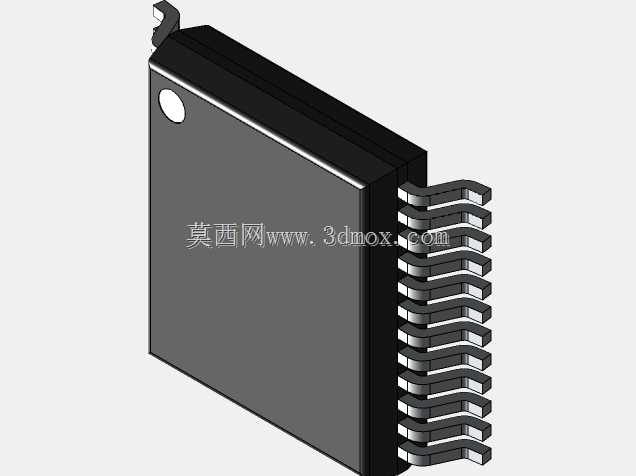

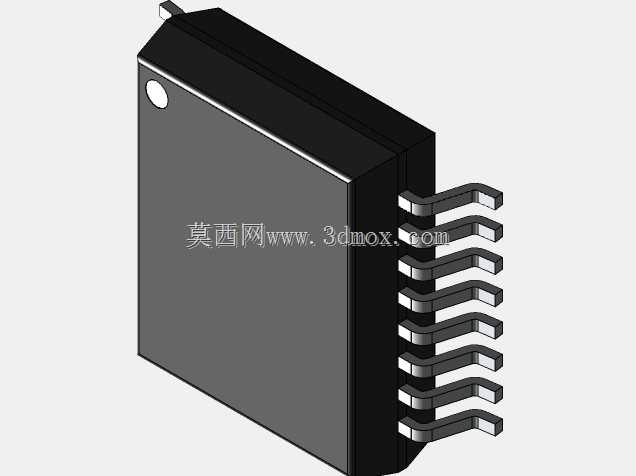

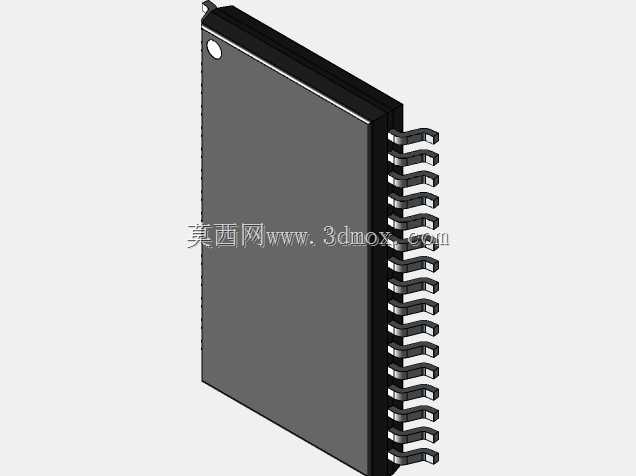

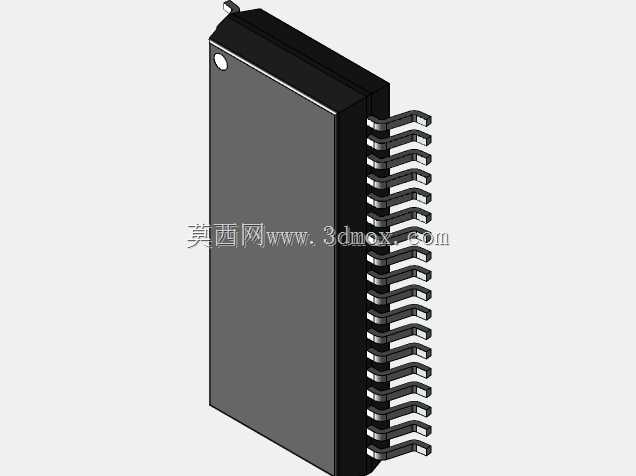

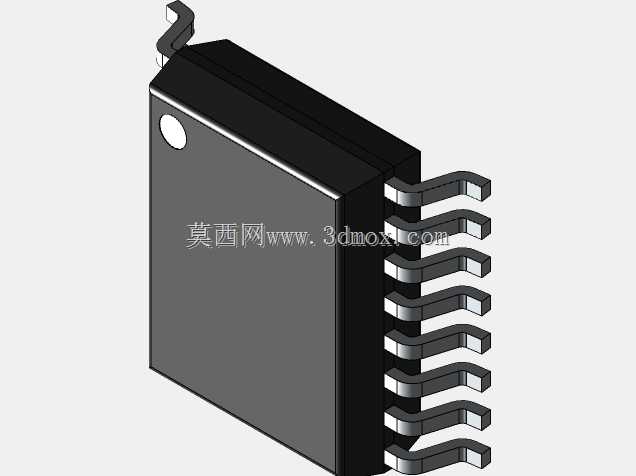

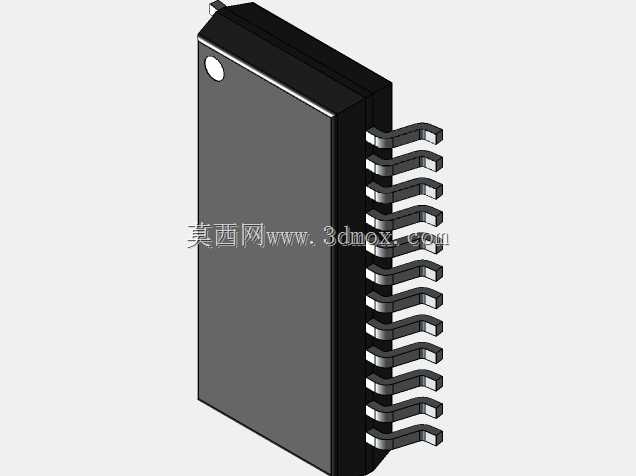

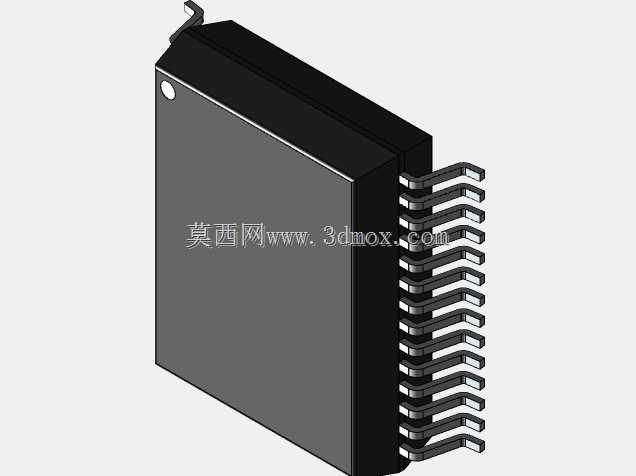

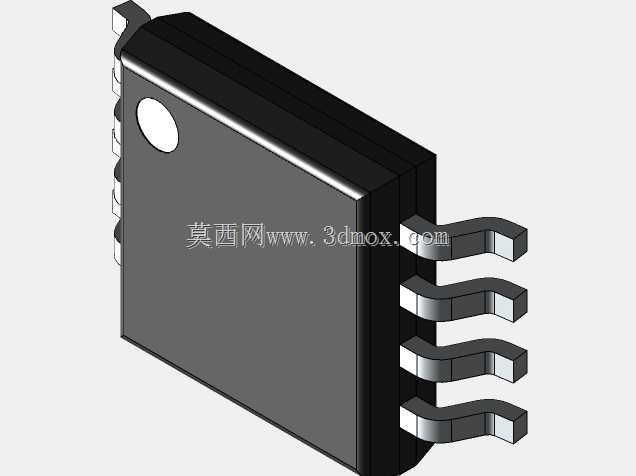

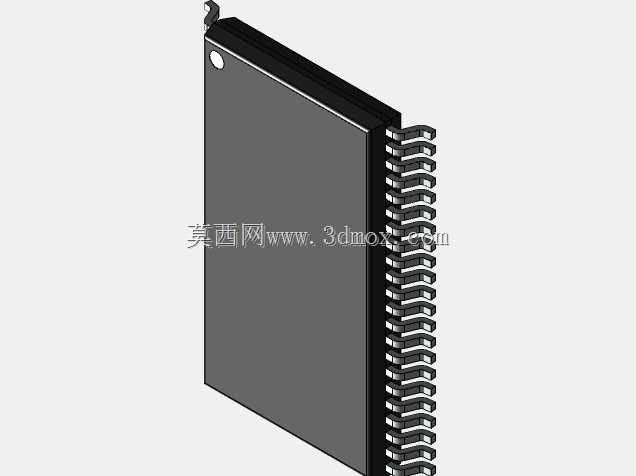

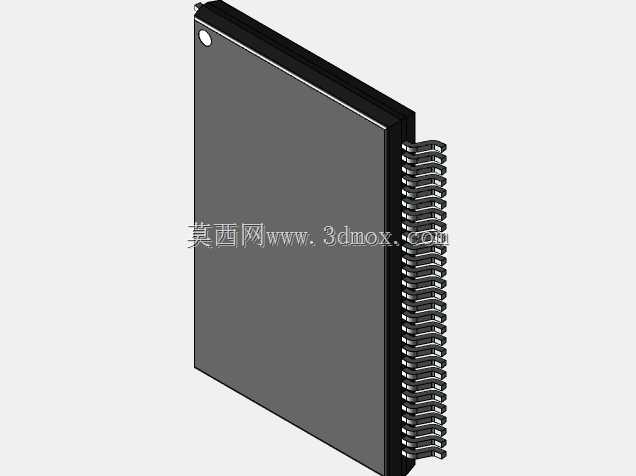

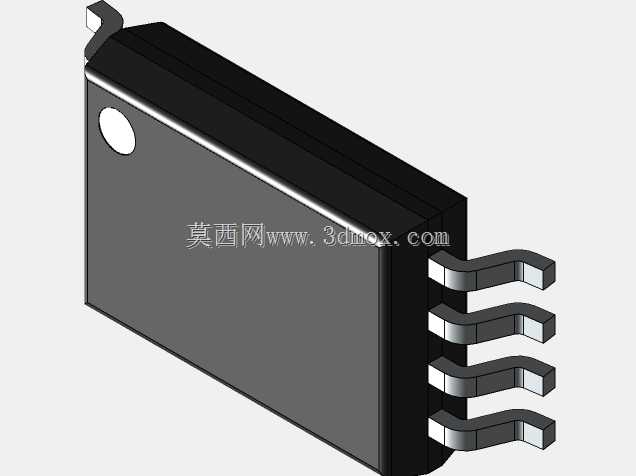

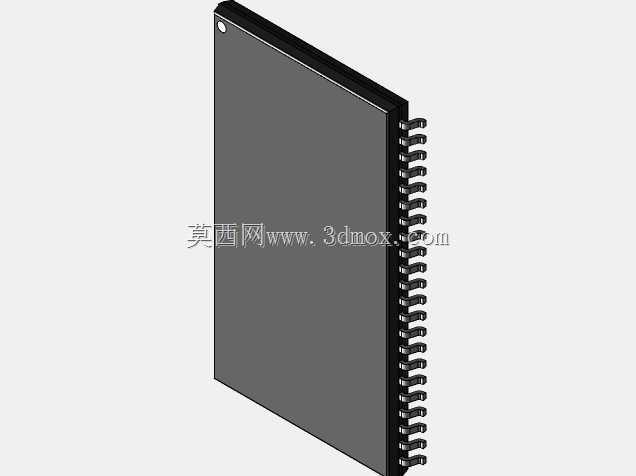

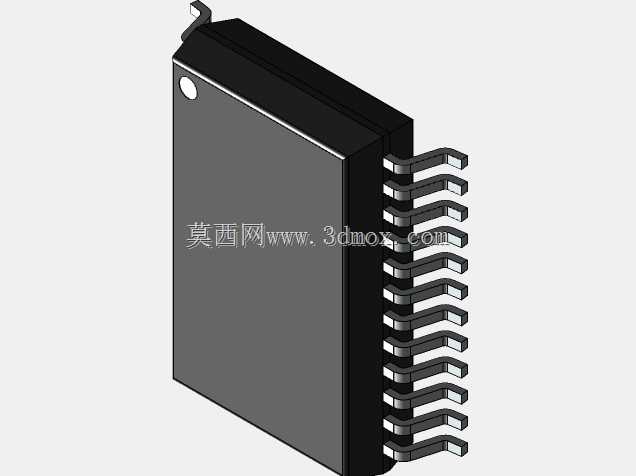

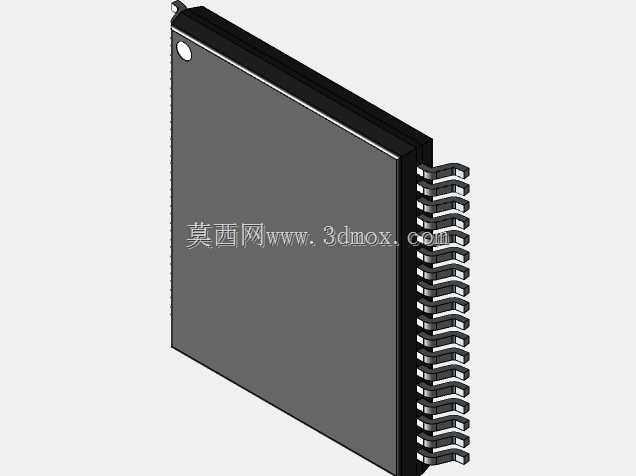

多间距规格SOP小外形贴片封装三维结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，SOP小外形贴片封装是应用覆盖度极高的一类表面贴装器件封装形式，这类封装的三维建模精度直接影响PCB装配阶段的干涉检查、焊盘设计匹配度、钢网开孔合理性，是电子结构设计、EDA封装库搭建环节必不可少的基础模型资源。日常做板卡布局时，很多工程师会遇到同系列SOP器件引脚间距规格不统一的问题，不同厂商的同引脚数SOP器件，可能存在0.4mm、0.5mm、0.63mm、0.65mm、0.8mm、1.27mm等多种引脚间距规格，若封装库内的模型没有覆盖全间距配置，很容易在贴片阶段出现引脚对位偏移、焊盘吃锡不良、引脚桥连等工艺问题，严重时甚至会导致整板SMT焊接良率下降，增加返修成本。

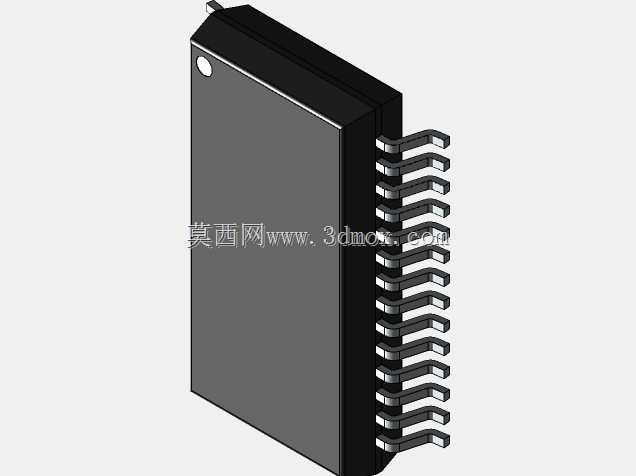

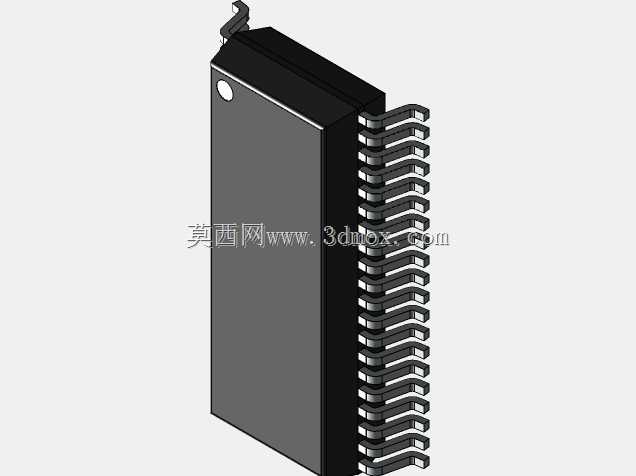

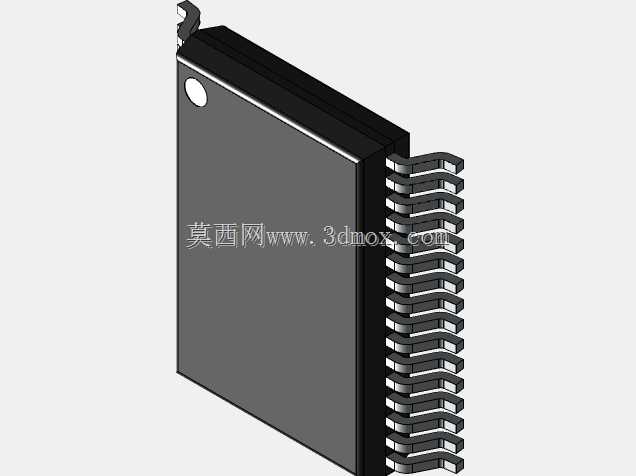

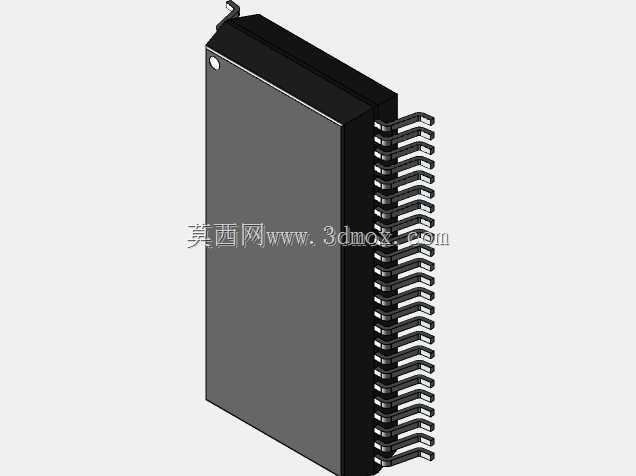

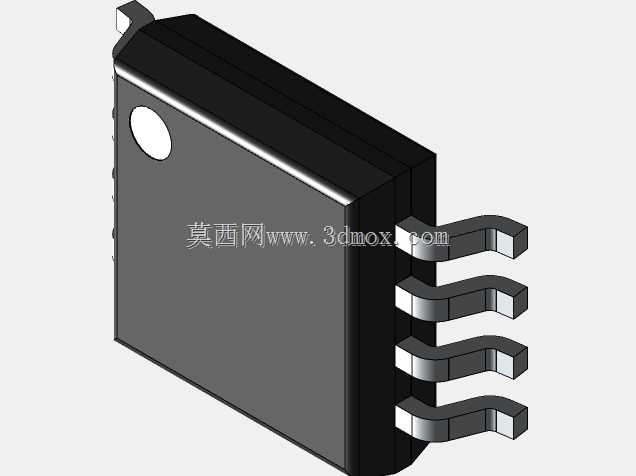

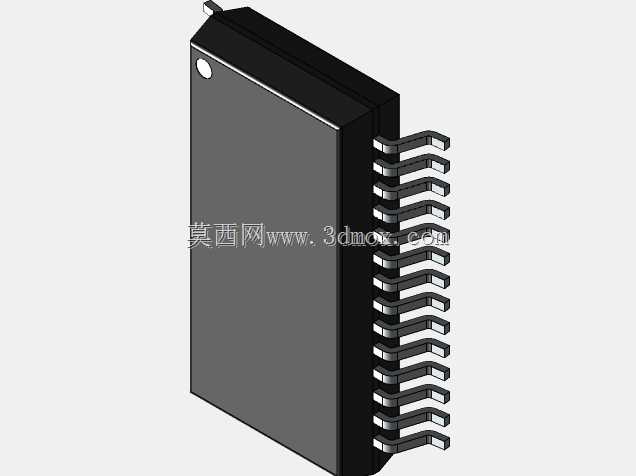

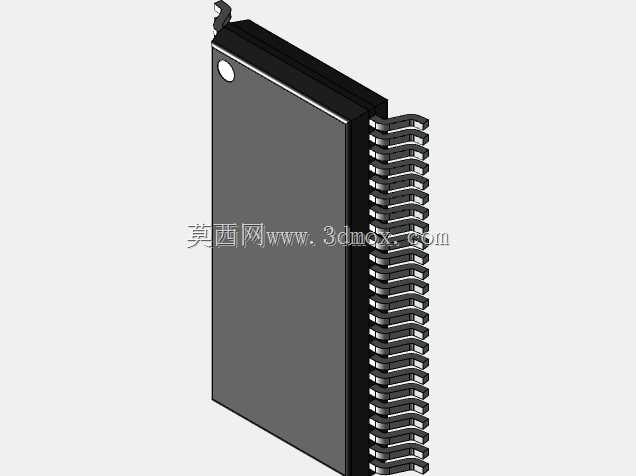

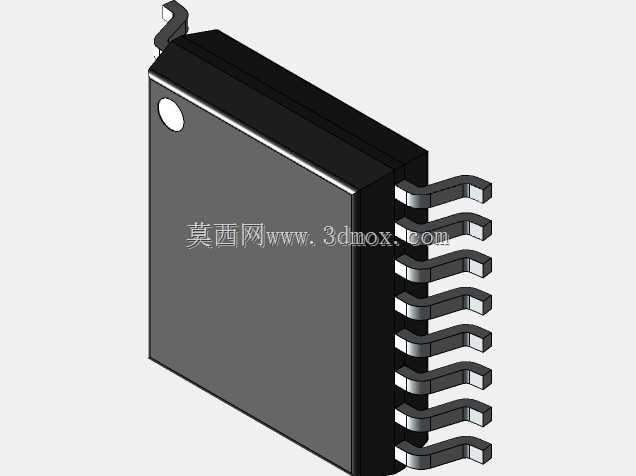

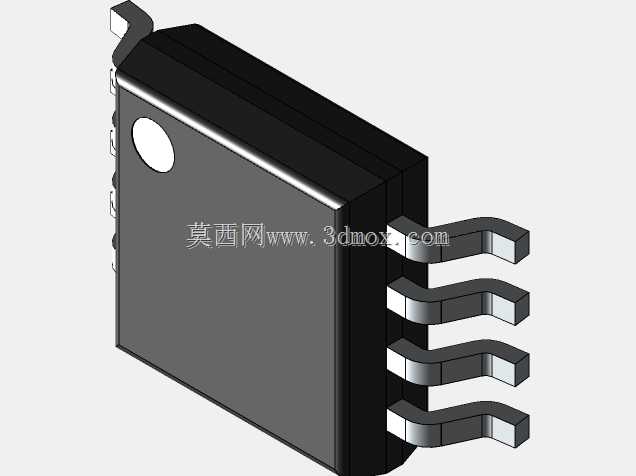

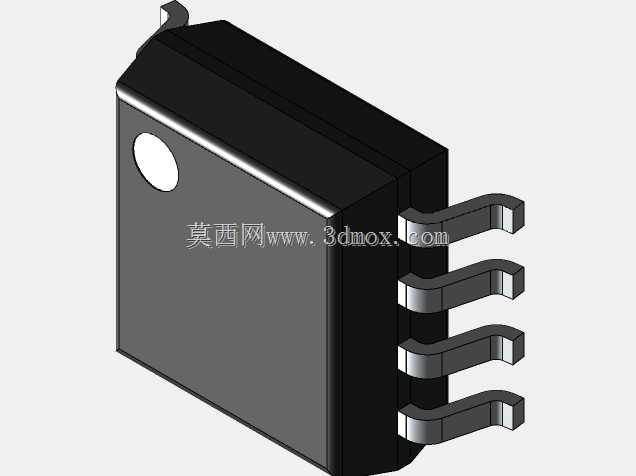

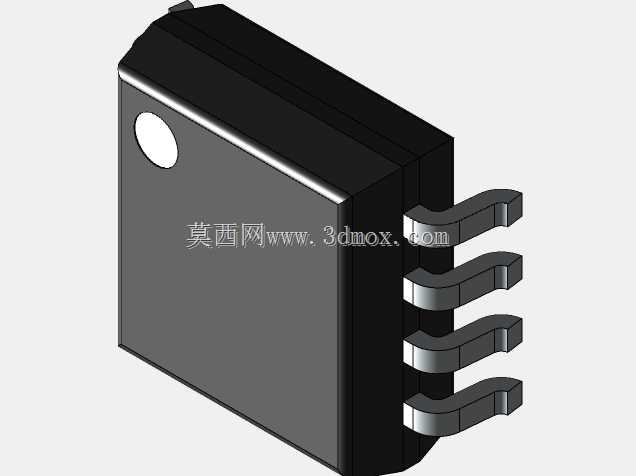

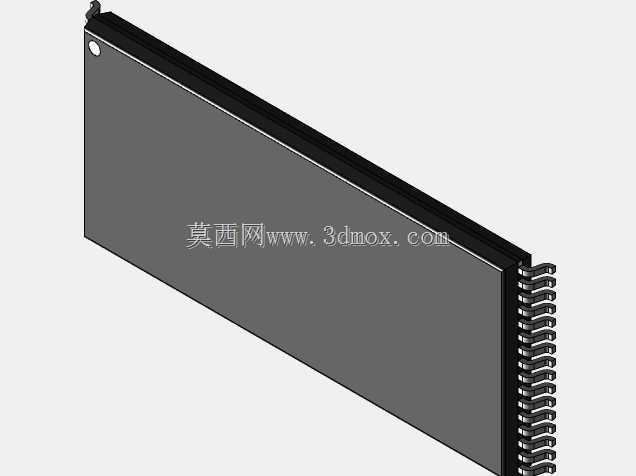

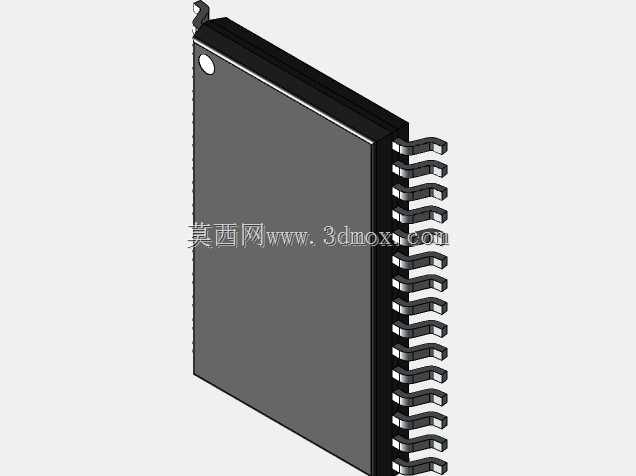

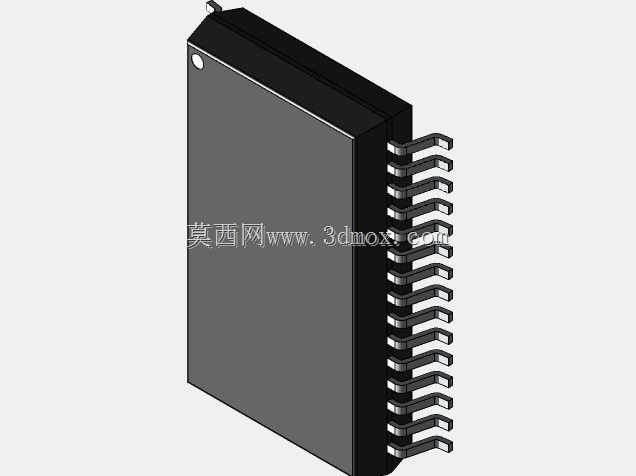

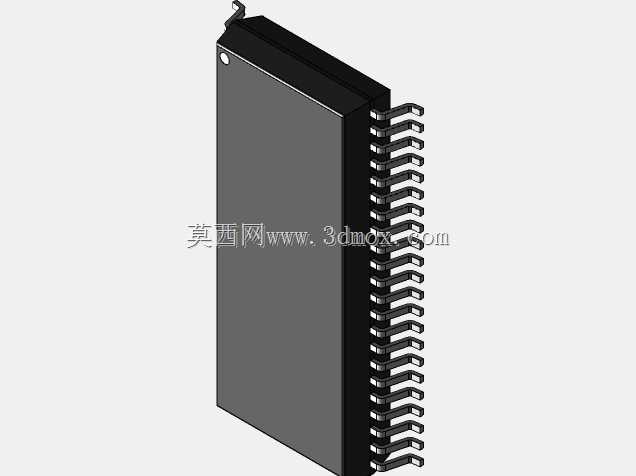

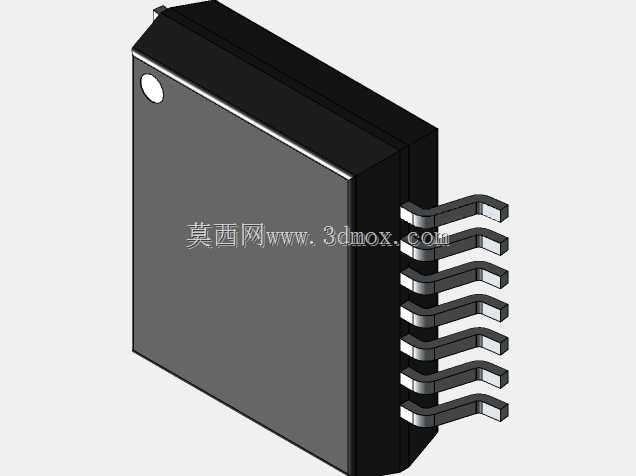

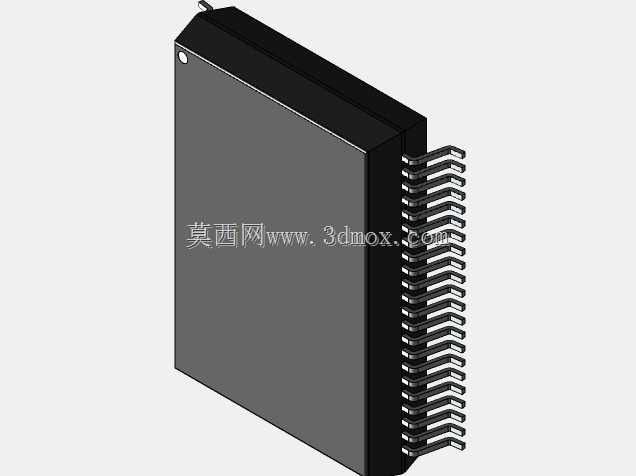

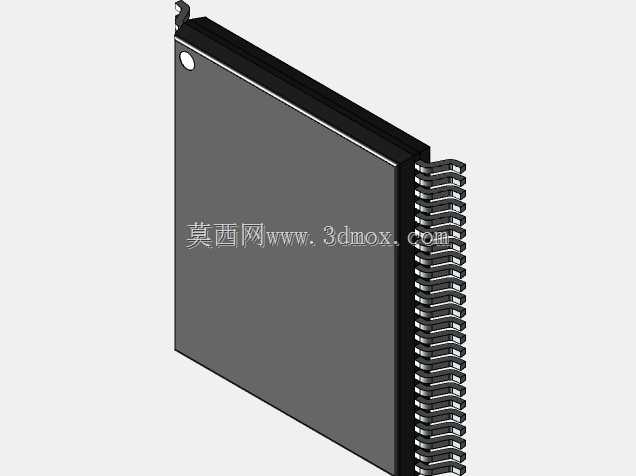

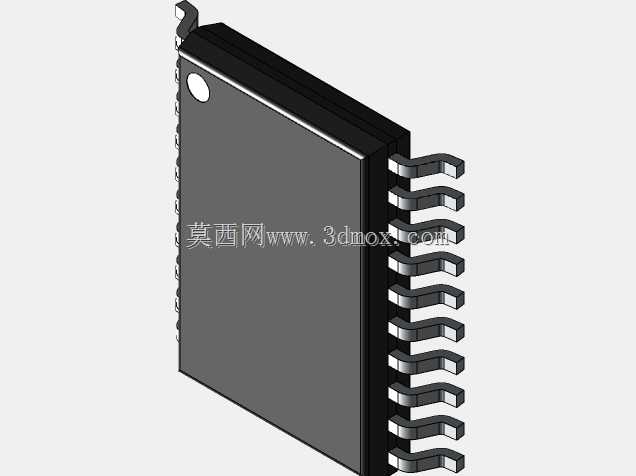

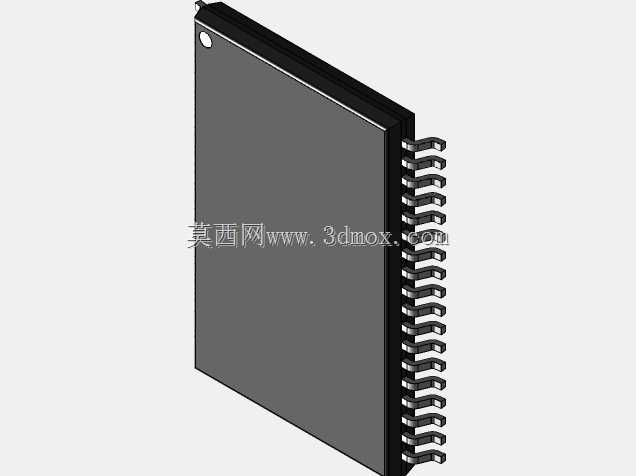

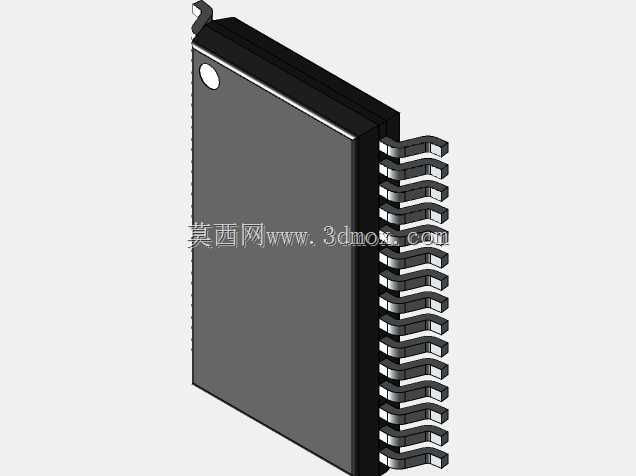

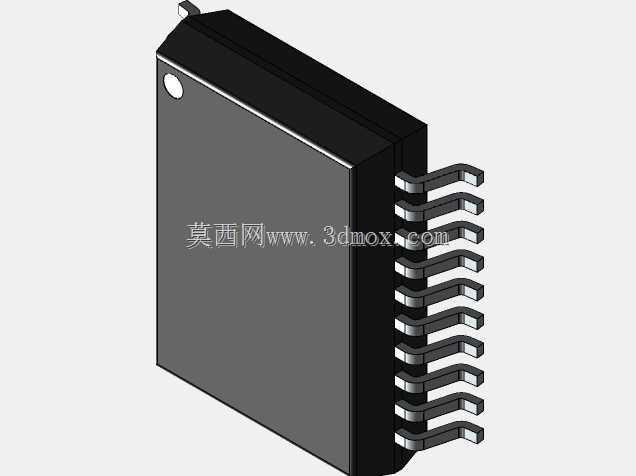

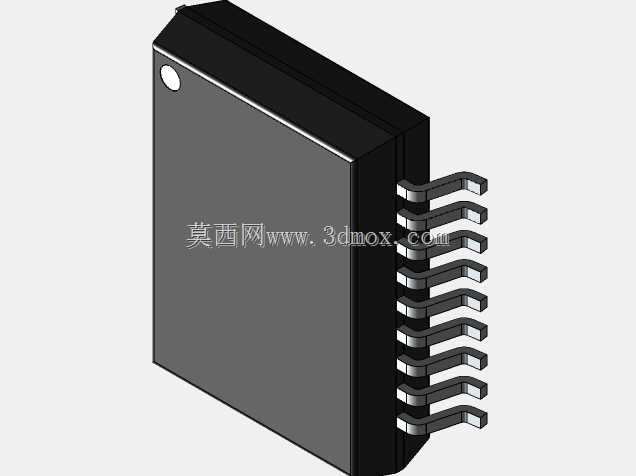

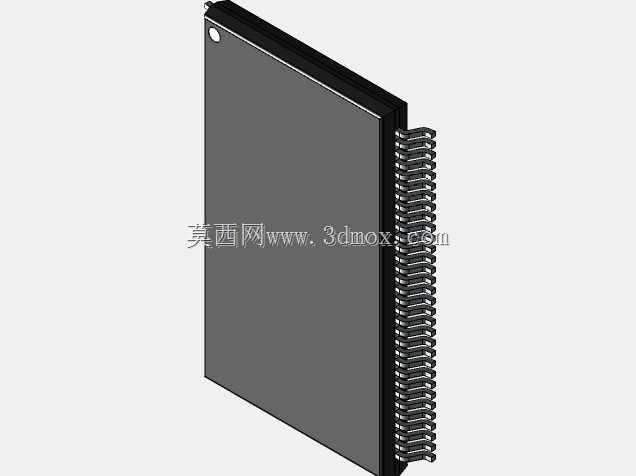

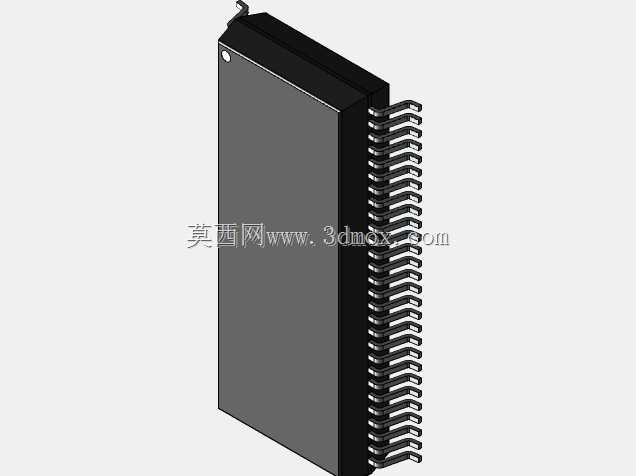

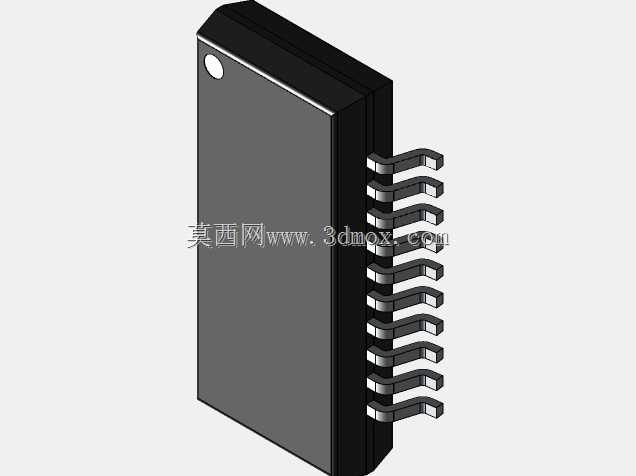

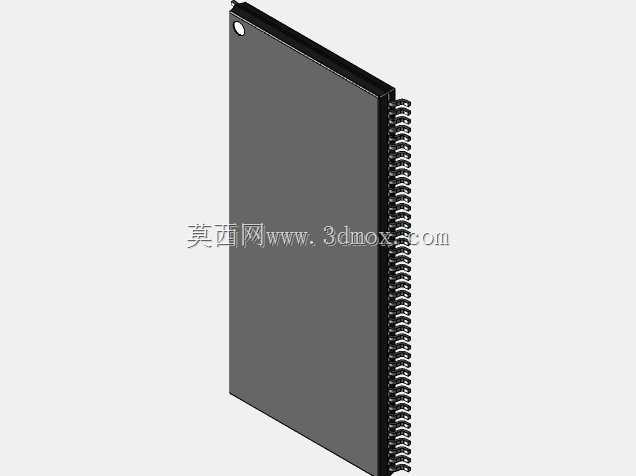

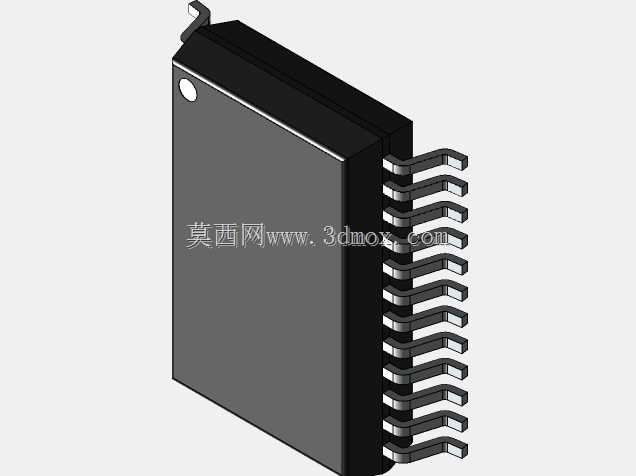

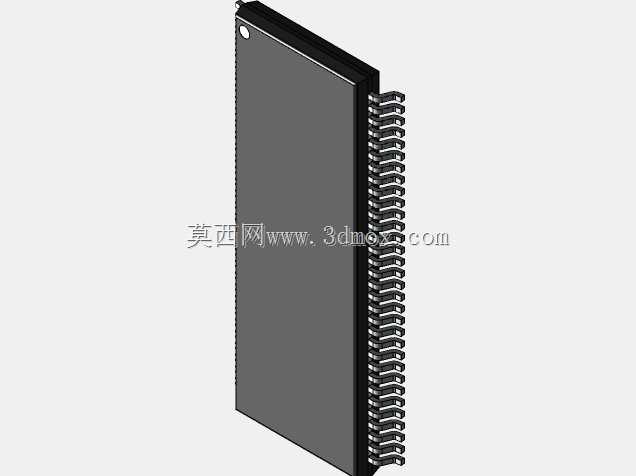

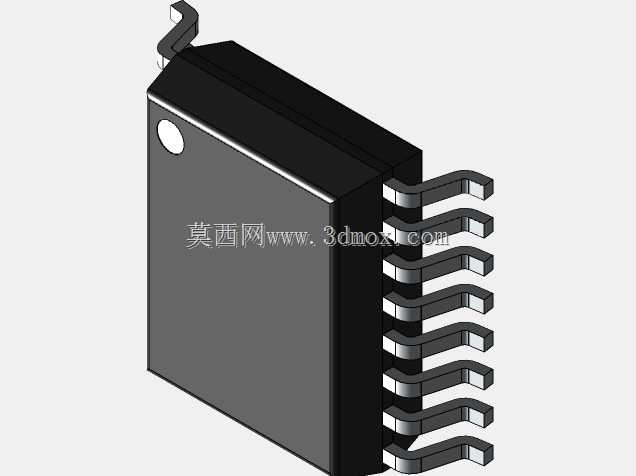

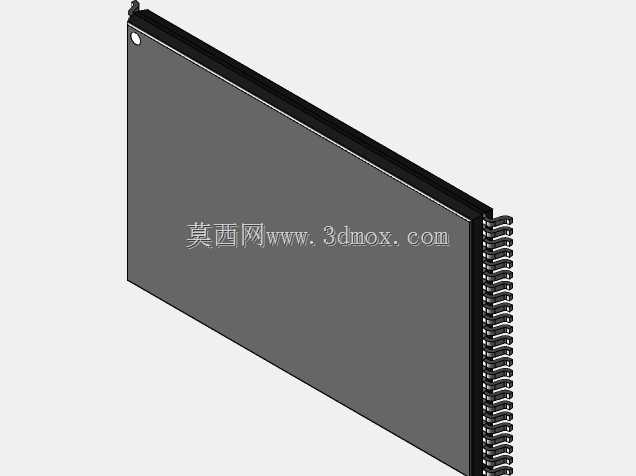

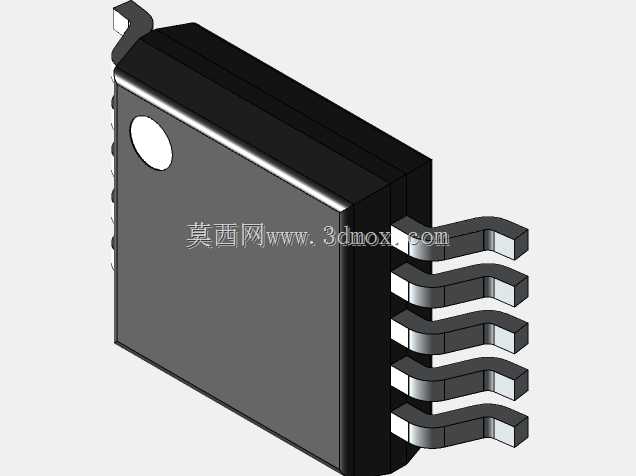

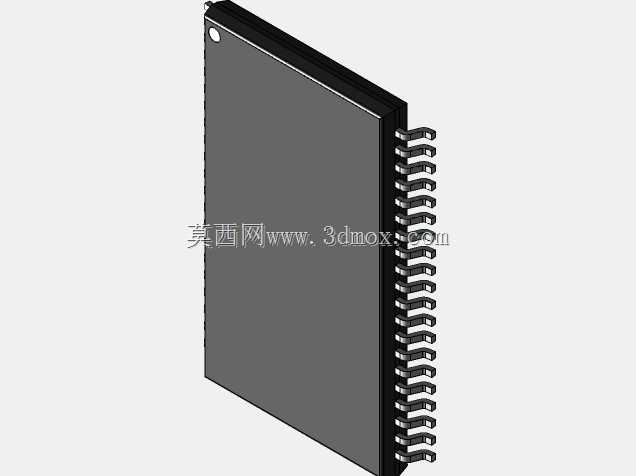

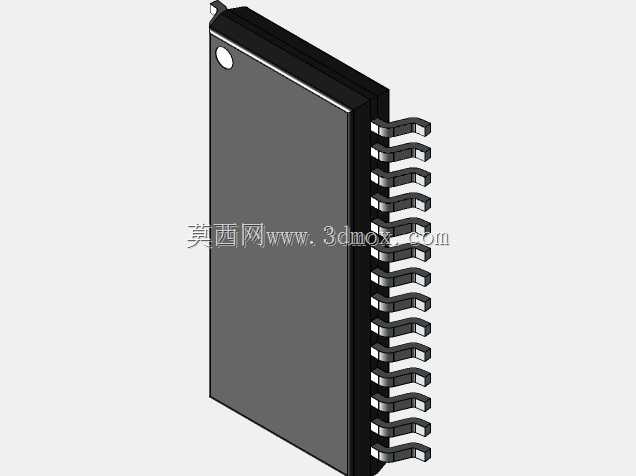

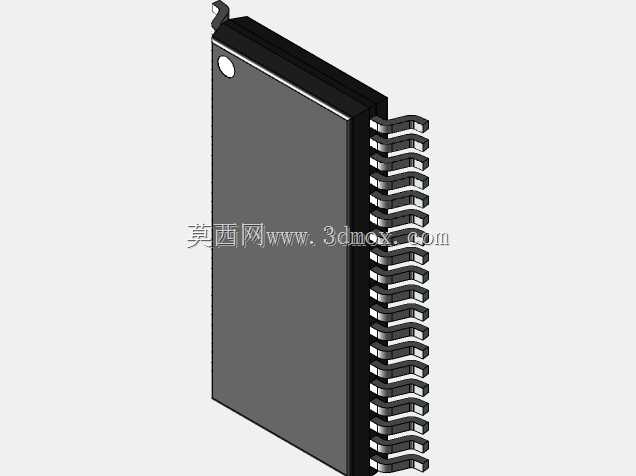

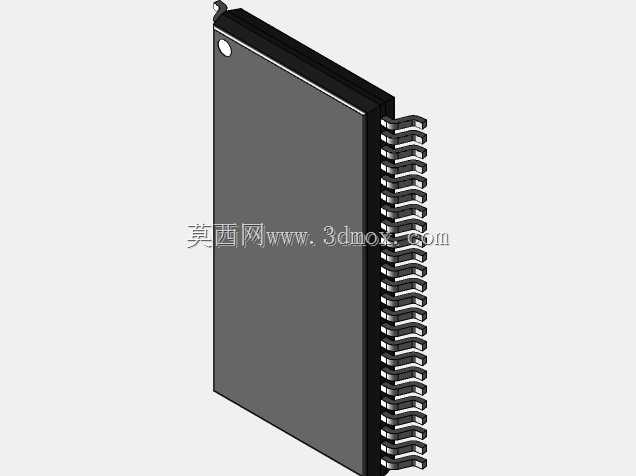

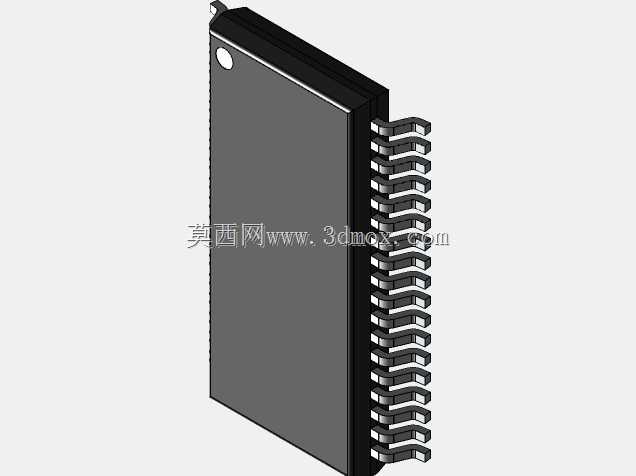

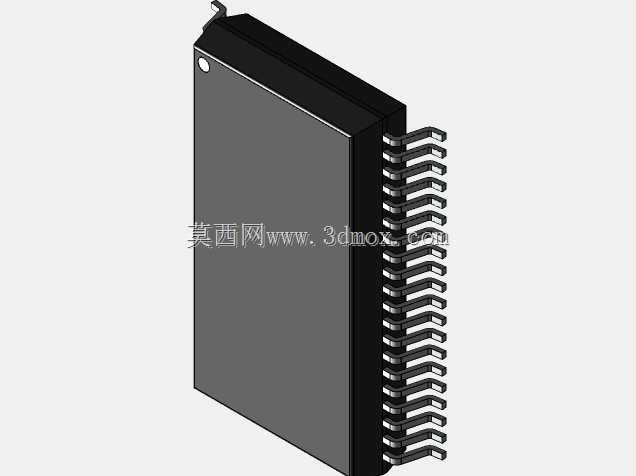

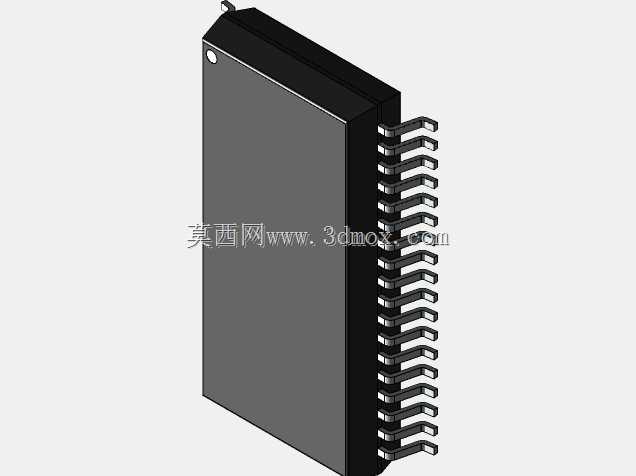

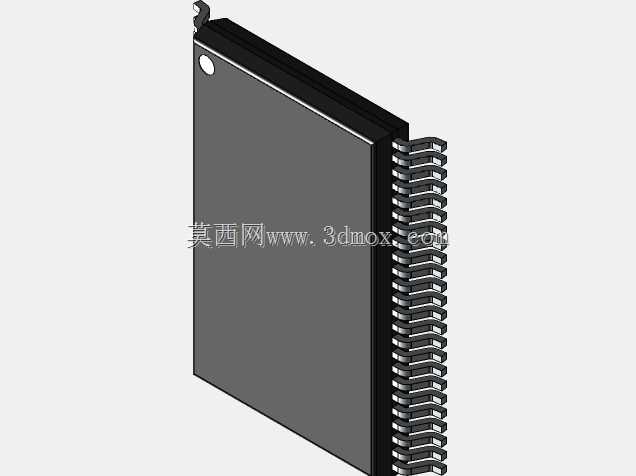

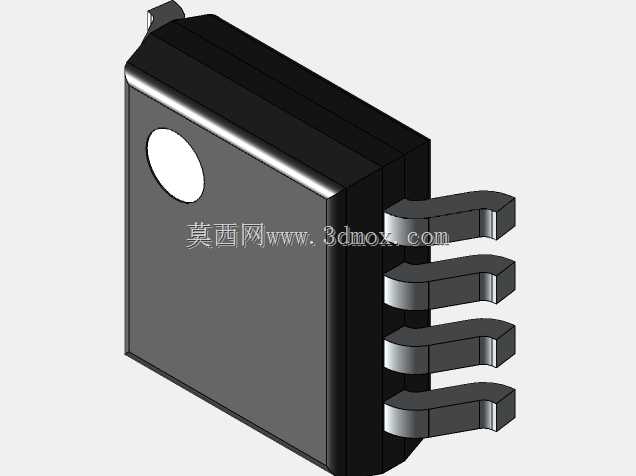

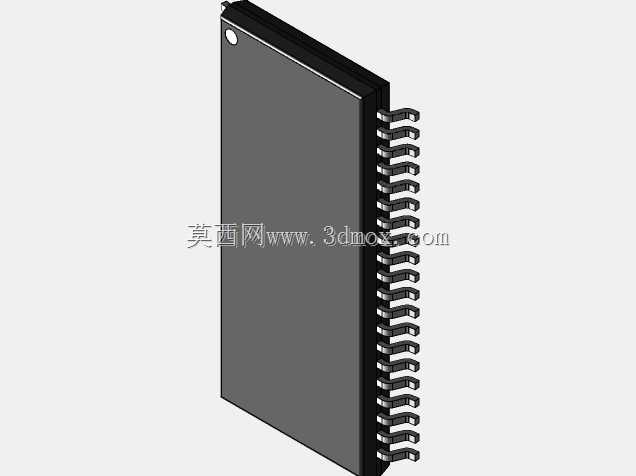

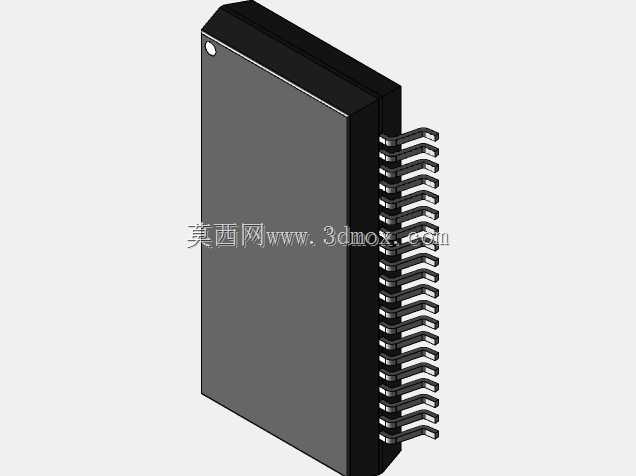

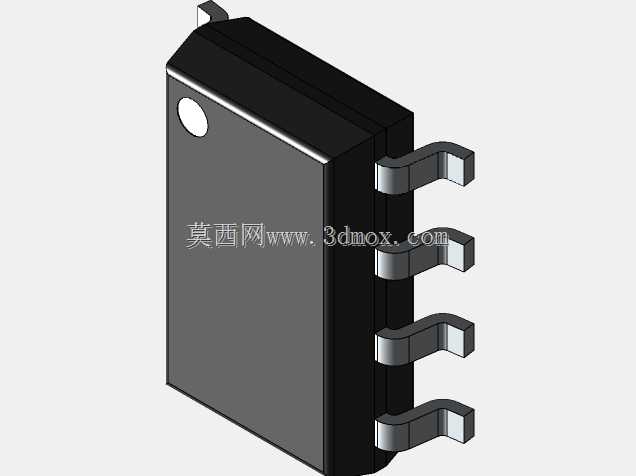

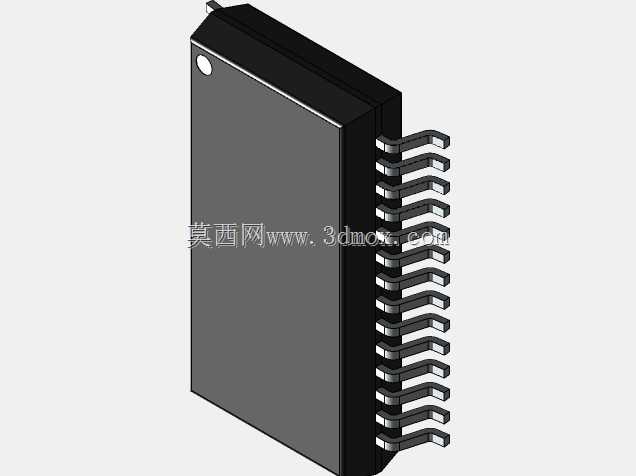

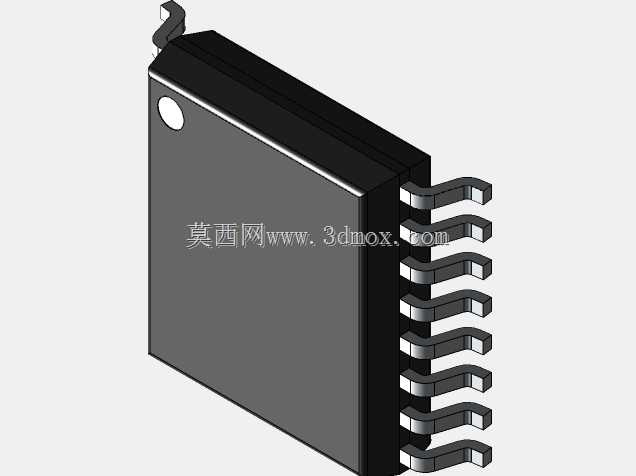

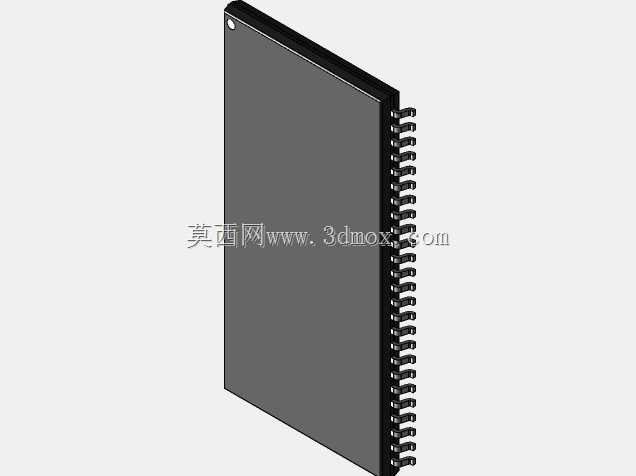

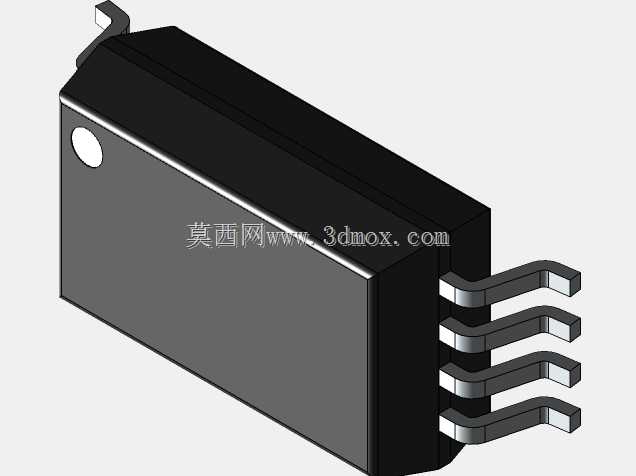

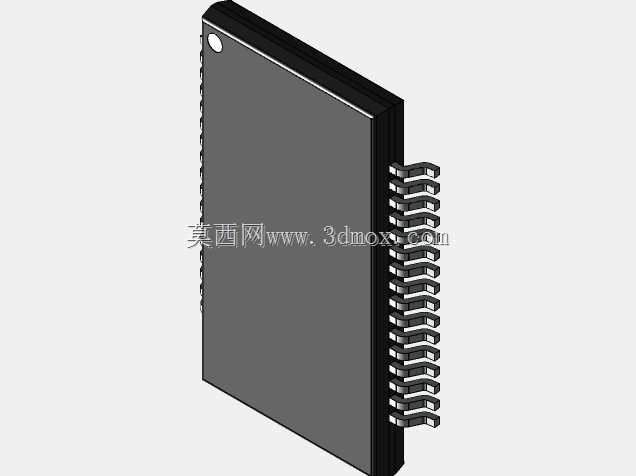

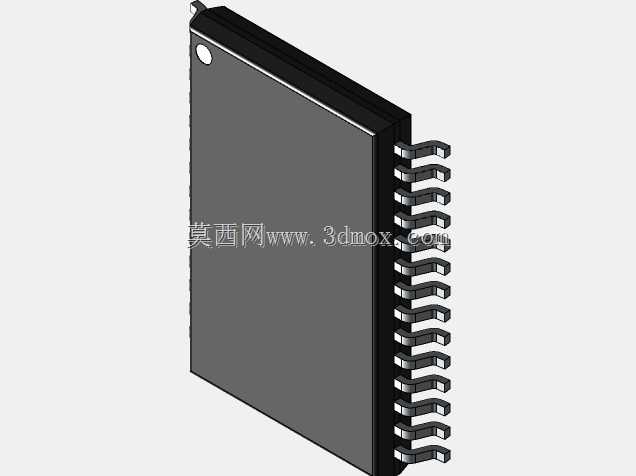

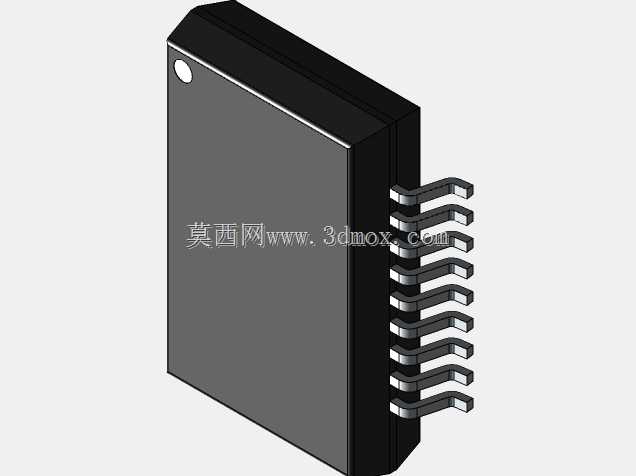

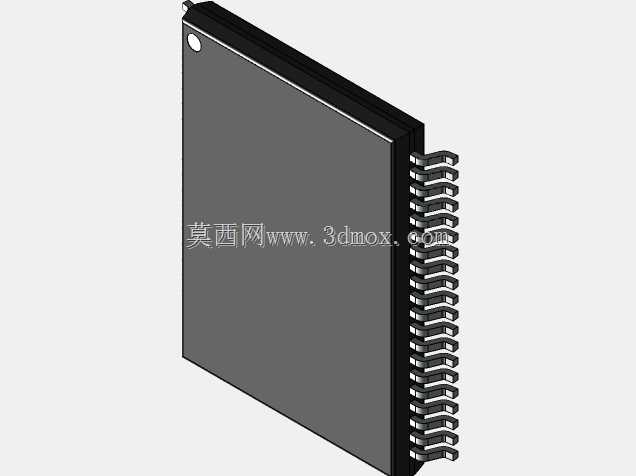

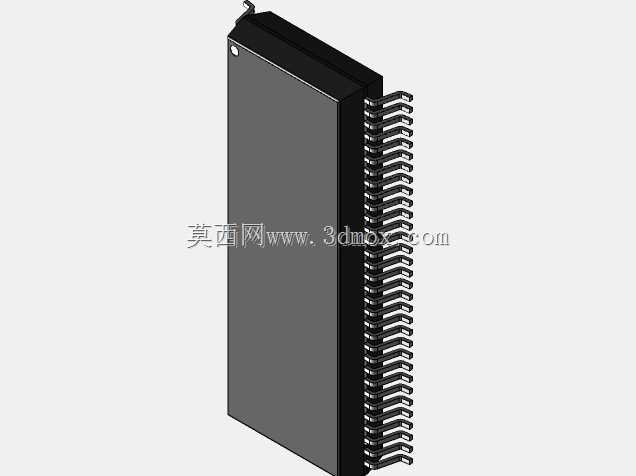

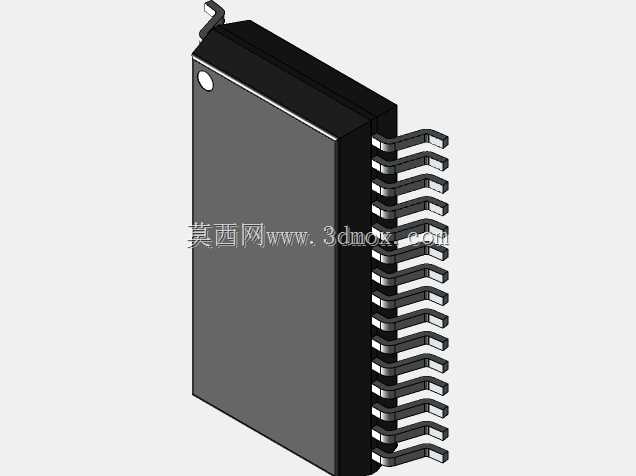

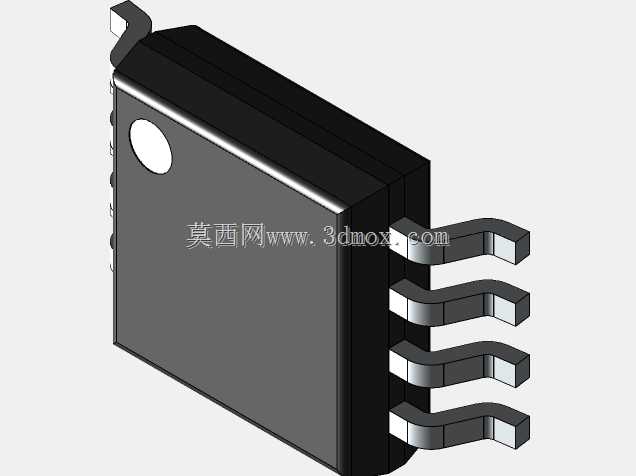

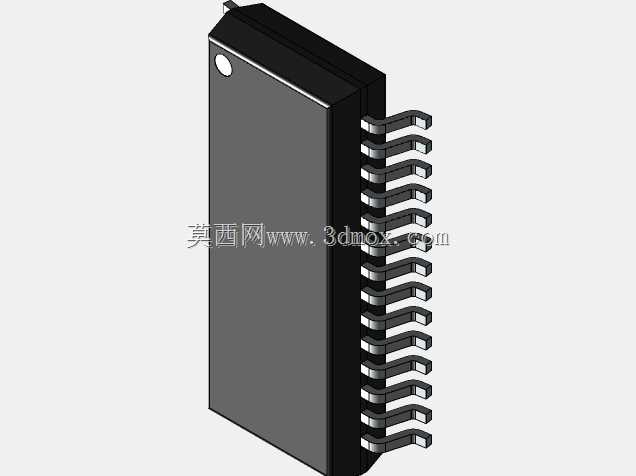

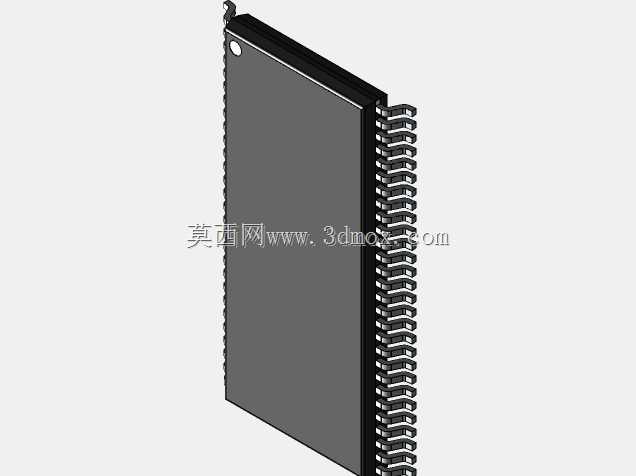

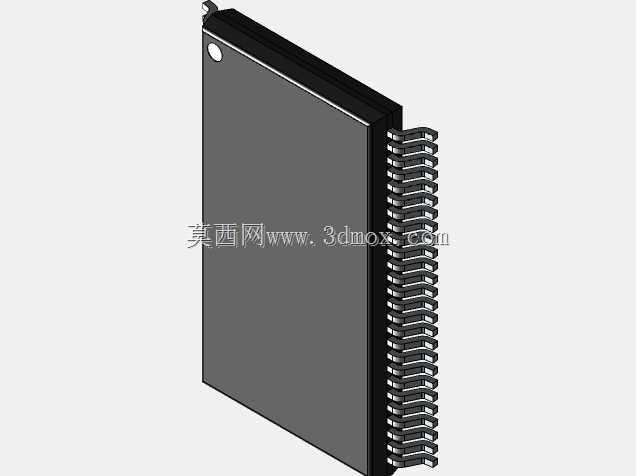

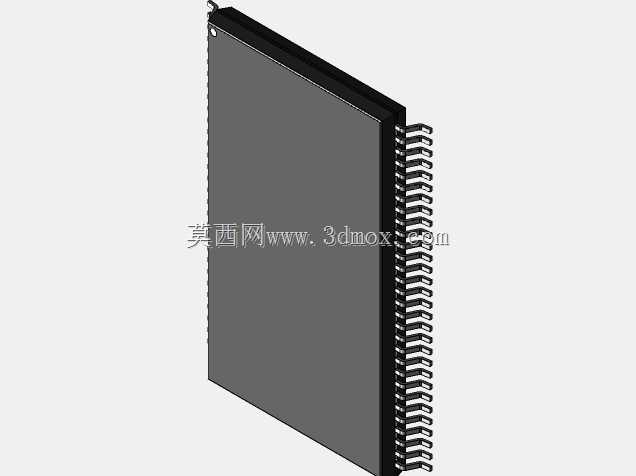

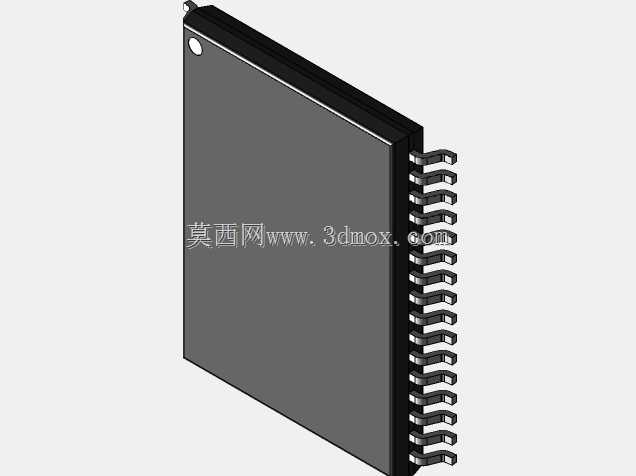

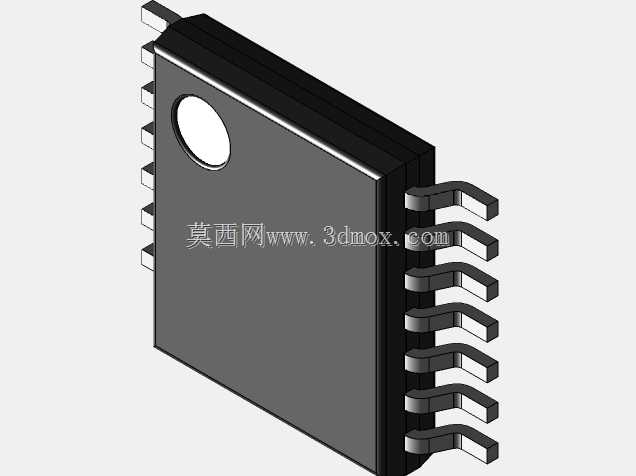

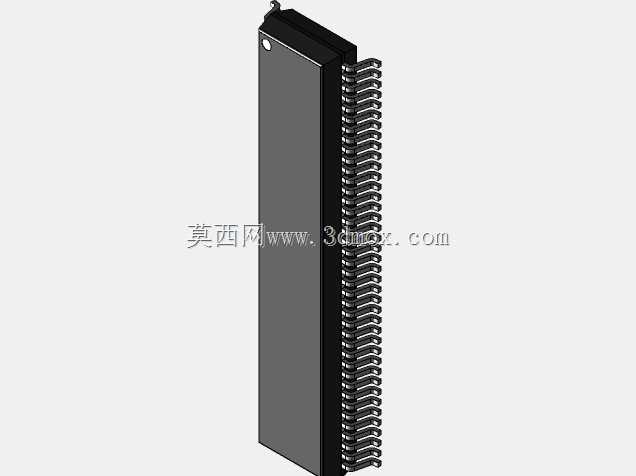

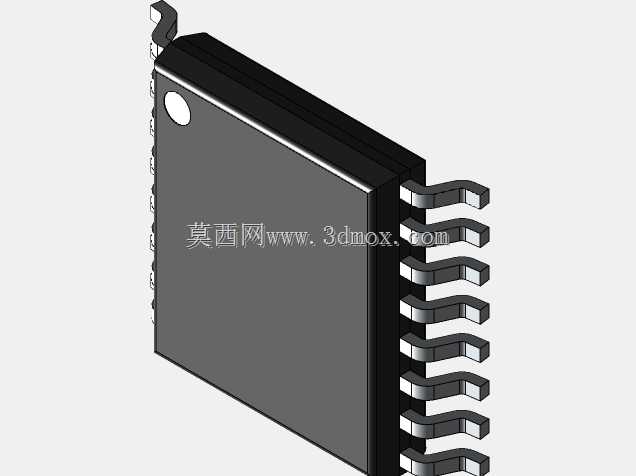

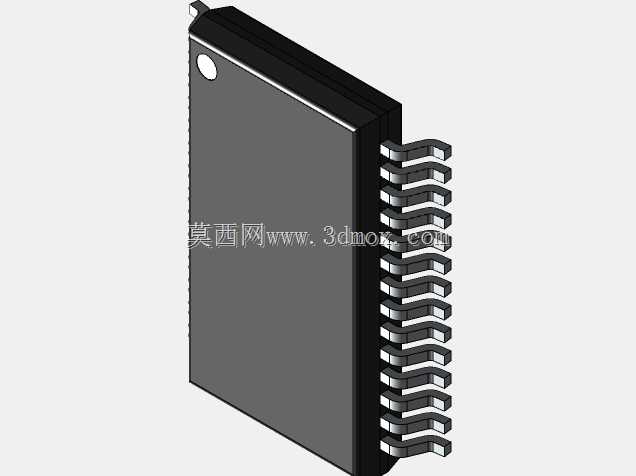

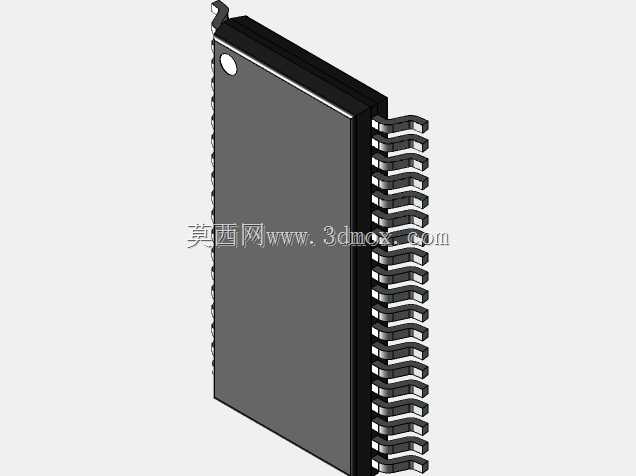

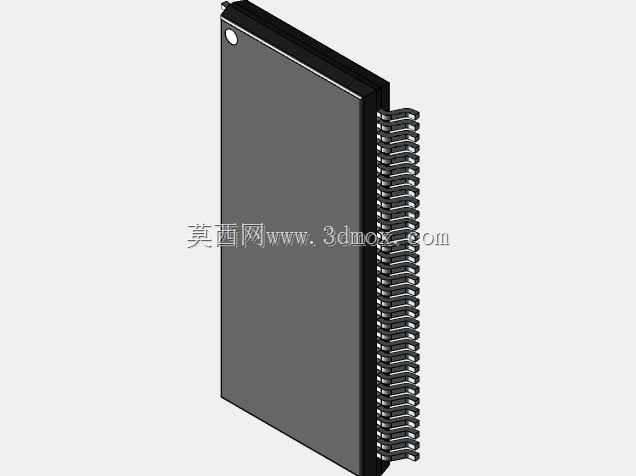

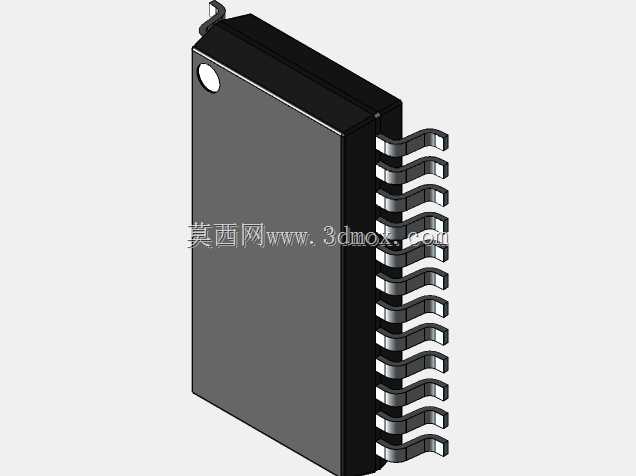

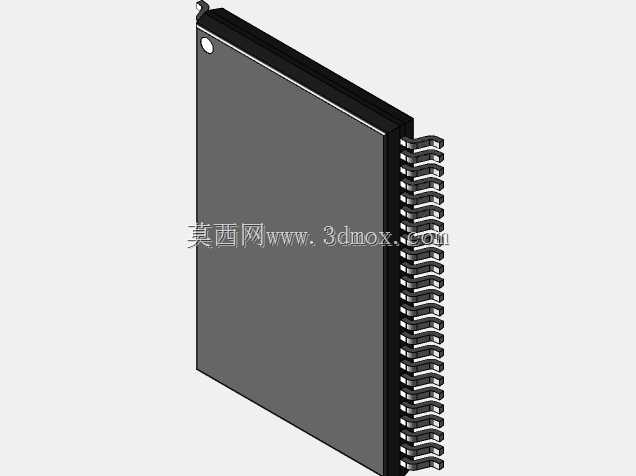

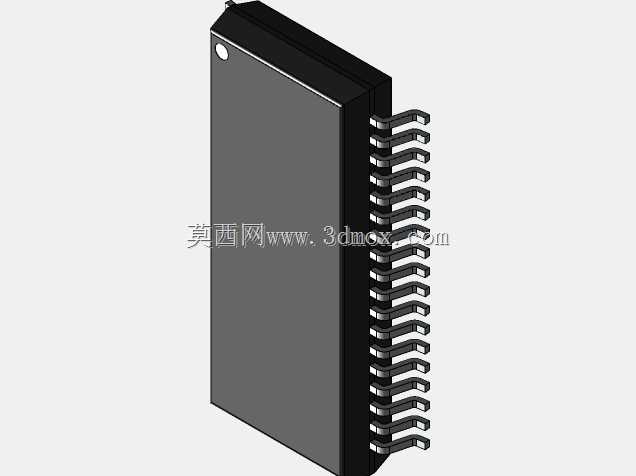

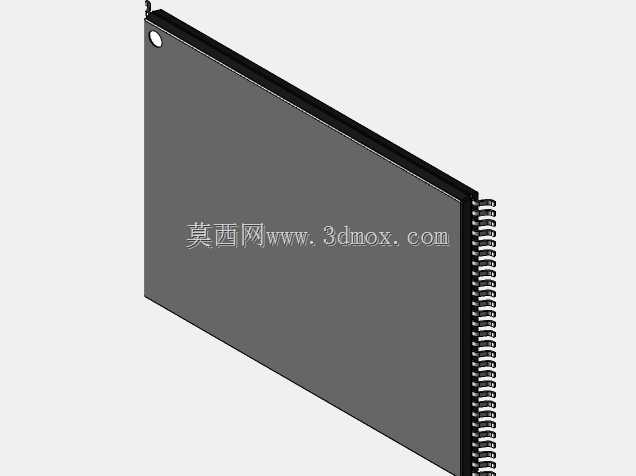

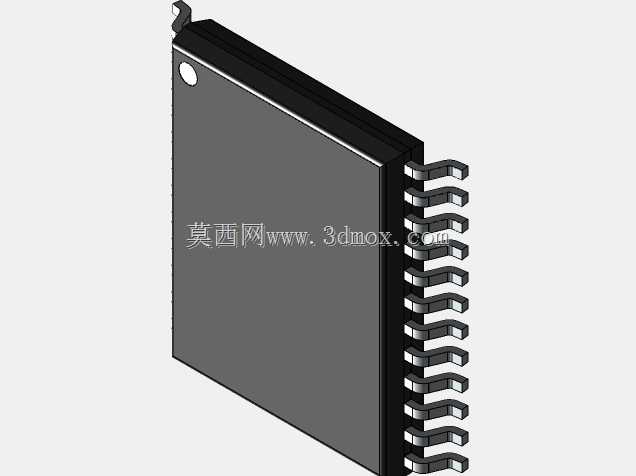

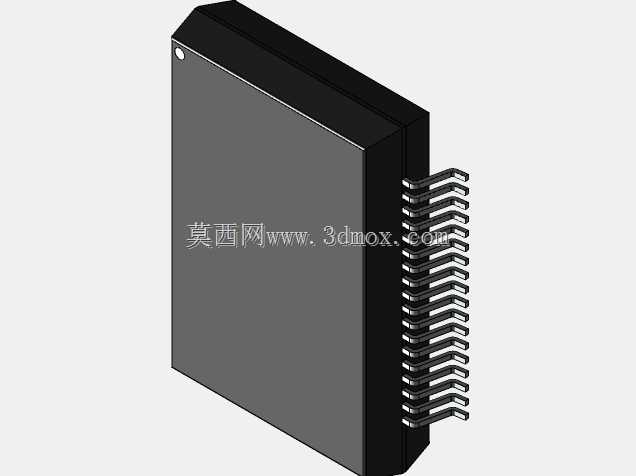

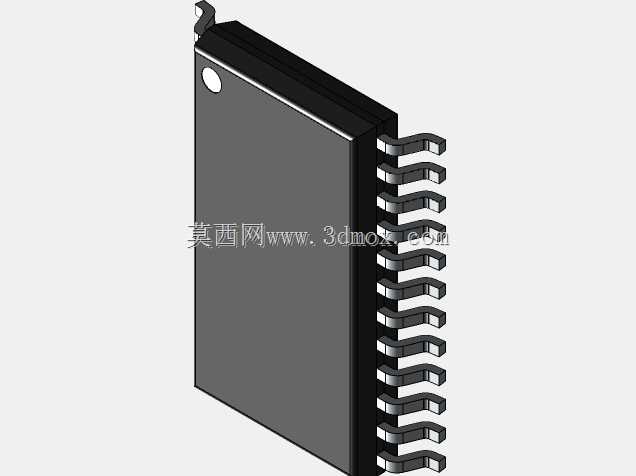

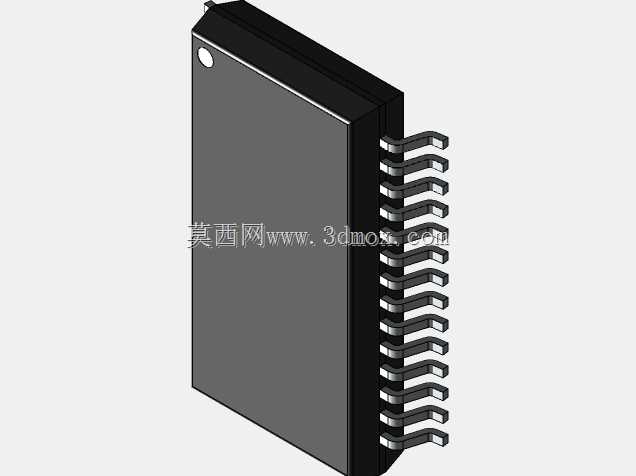

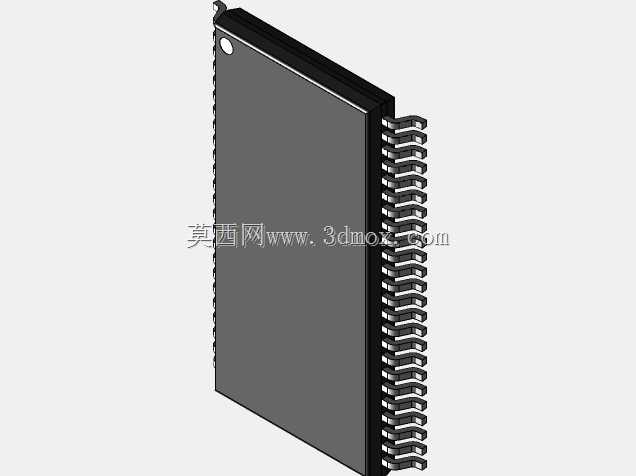

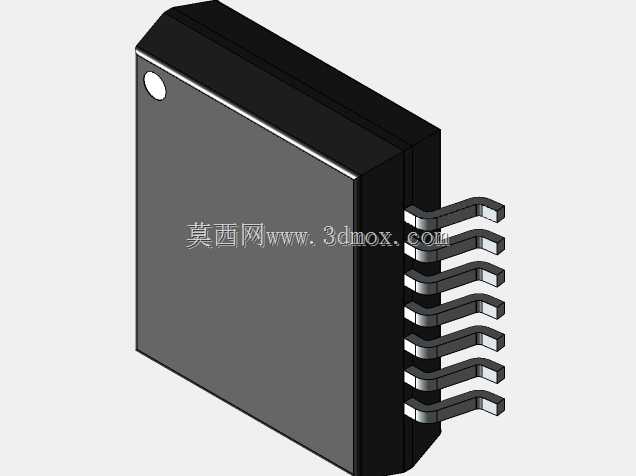

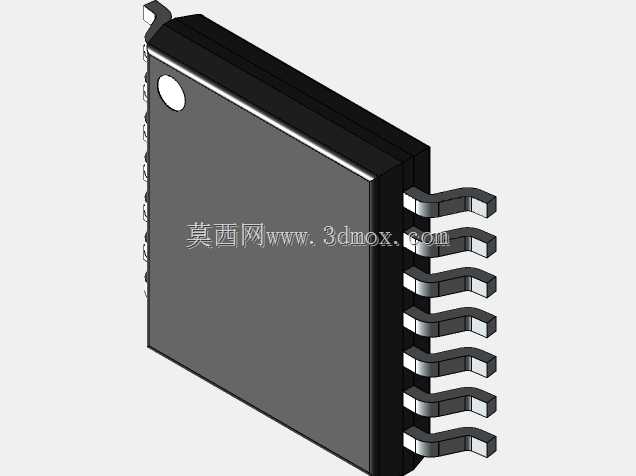

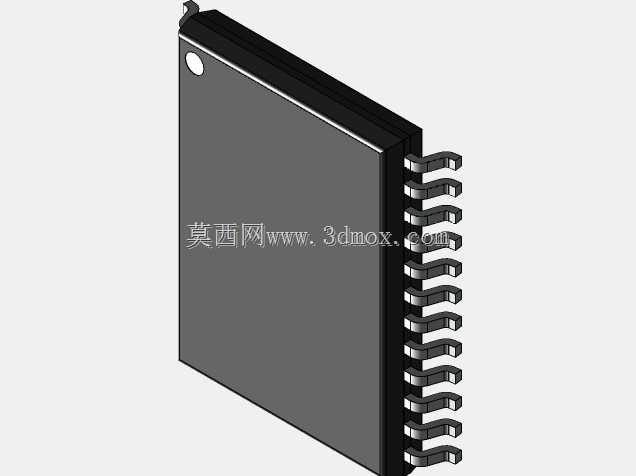

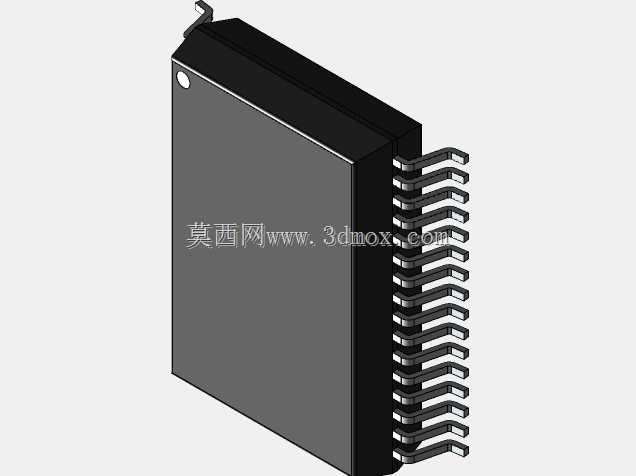

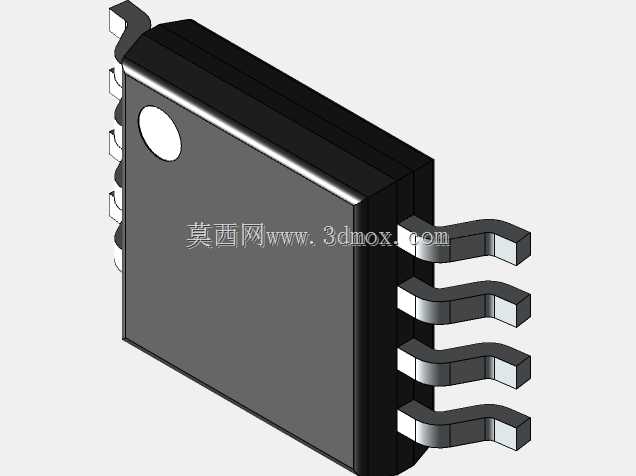

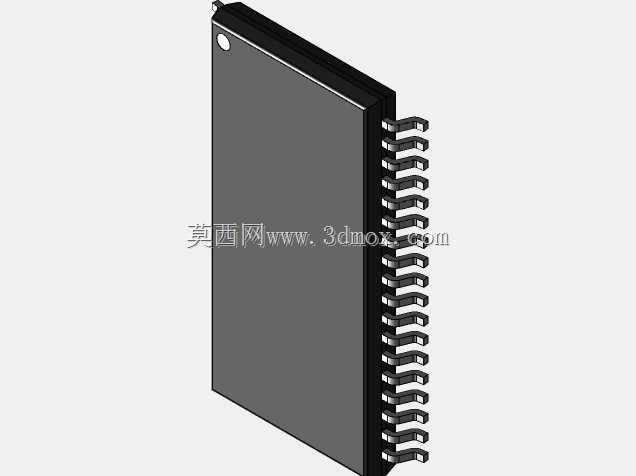

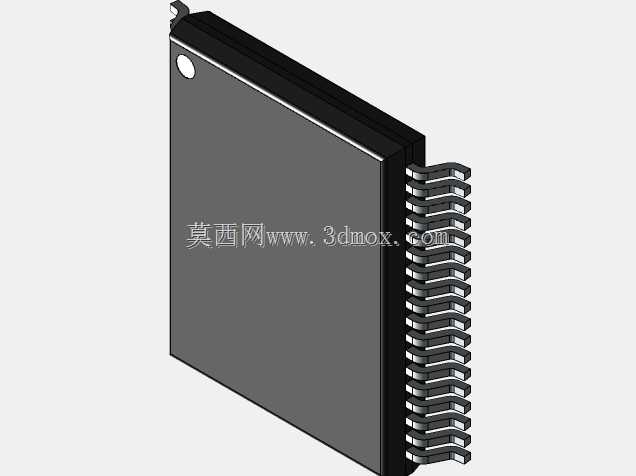

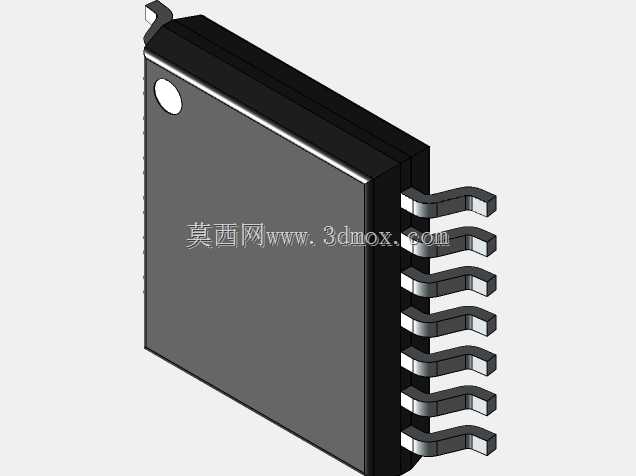

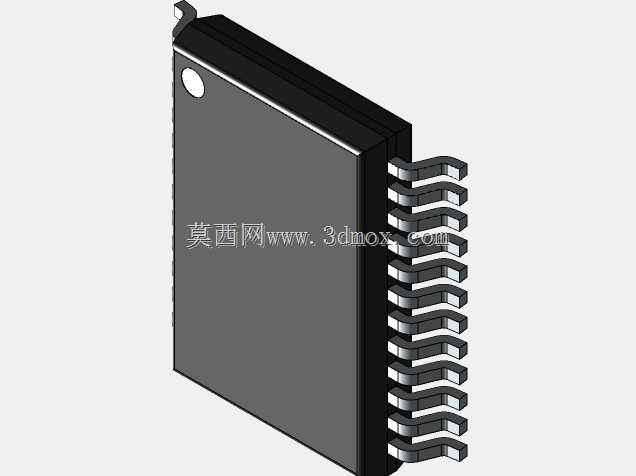

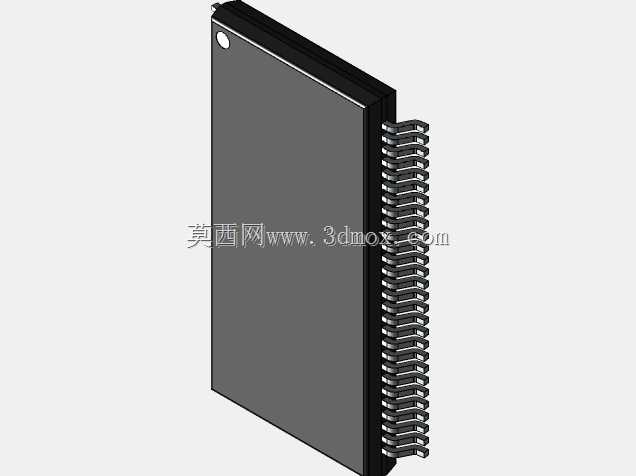

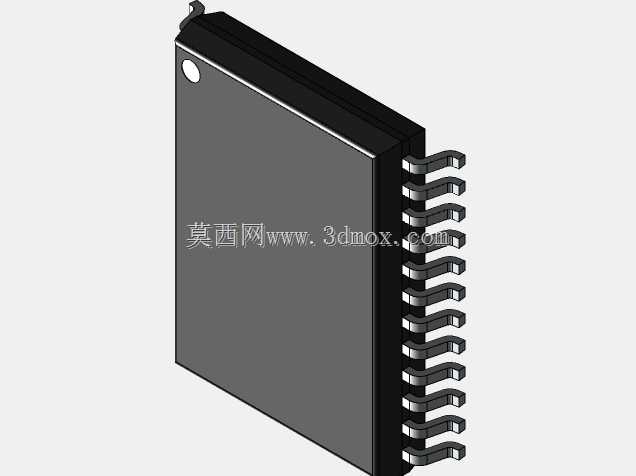

　　这款SOP封装三维结构在设计时，充分考虑了不同应用场景下的选型需求，将所有主流引脚间距的配置整合在同一模型体系内，工程师在调用时可直接根据所选器件的实际规格切换对应配置，无需重复建模，能大幅缩短封装库搭建的周期。从结构特性来看，该模型完整还原了SOP封装的典型外形特征：黑色塑封主体的边角做了符合工业封装标准的倒角处理，避免建模时棱角过于锐利导致的装配干涉误判；单侧排列的鸥翼型引脚完全按照实际冲压成型的弧度建模，引脚的弯折角度、伸出长度、引脚宽度都严格匹配对应间距规格的JEDEC封装标准，引脚末端的可焊接区域做了精准的轮廓还原，能直接对接PCB焊盘的匹配设计，在做3D DRC检查时可精准识别引脚与周边丝印、过孔、

　　相邻器件的安全距离是否满足工艺要求。塑封主体顶部的定位标记点也做了1:1还原，这个标记点是SMT贴片时的视觉识别基准，模型中保留该特征后，在做贴片工艺仿真时可直接调用该特征做视觉对位模拟，验证贴片吸嘴的取料位置、视觉相机的识别区域是否合理。从安装边界维度考量，该模型的塑封主体厚度、引脚共面度公差都按照实际封装的量产公差范围做了参数化预留，工程师在做板卡堆叠设计时，可直接参考模型的整体高度评估器件与上层壳体、散热片、相邻板卡的垂直间距，避免出现装配后器件顶壳、散热片压接不到位的问题。在高密度板卡布局场景下，比如便携穿戴设备的主控板、工业传感器的信号调理板，板上的器件排布密度极高，留给每个SOP器件的周边间隙非常有限，这款模型的精准轮廓可帮助工程师在布局阶段就完成器件间隙的校验，不需要等到打样阶段才发现器件干涉，能有效减少打样迭代次数。另外，在做波峰焊、回流焊的工艺仿真时，该模型的引脚结构、塑封主体的热容量相关的结构特征也能为热仿真提供准确的模型基础，帮助工艺工程师评估不同温区设置下的引脚受热均匀性，提前优化焊接温度曲线，减少虚焊、冷焊等焊接缺陷。对于刚接触电子结构设计的工程师来说，这款整合了全间距配置的SOP封装模型，也能帮助其快速理解不同间距SOP封装的外形差异、引脚排布规律，在器件选型阶段就能快速判断所选封装是否满足板上的布局空间要求，避免出现选型后空间不足需要重新改板的问题。不同于单一规格的封装模型，

　　这款多配置整合的结构在建模时就统一了不同间距规格的基准坐标系，所有配置的原点都设置在封装主体的中心位置，引脚的排布都以中心为基准对称分布，工程师在切换不同间距配置时，不需要重新调整模型的放置坐标，可直接替换原有模型，大幅提升布局调整的效率。在引脚的细节处理上，模型还原了引脚表面的镀锡层轮廓特征，虽然是三维结构模型，但引脚的厚度、镀层的厚度差都做了符合实际工艺的还原，在做焊盘设计时，可根据引脚的实际厚度调整焊盘的伸出长度，保证焊接时引脚两侧的吃锡量满足IPC-A-610的焊接验收标准。塑封主体的侧面脱模斜度也按照实际塑封工艺的要求做了还原，这一细节在很多粗精度封装模型中经常被忽略，而在做高密度布局时，塑封主体侧面的斜度会直接影响器件与相邻元件的最小间隙判断，若忽略该特征，很容易出现实际装配时两个器件的塑封本体相互挤压的问题。
